GE FANUC IC697CMM711 ， সিঙ্গেল-স্লট কমিউনিকেশনস কোপ্রোসেসর মডিউল ， 90-30 সিরিজ

GE FANUC IC697CMM711 , একক-স্লট কমিউনিকেশন কপ্রসেসর মডিউল , 90-30 সিরিজ

পণ্যের বর্ণনা

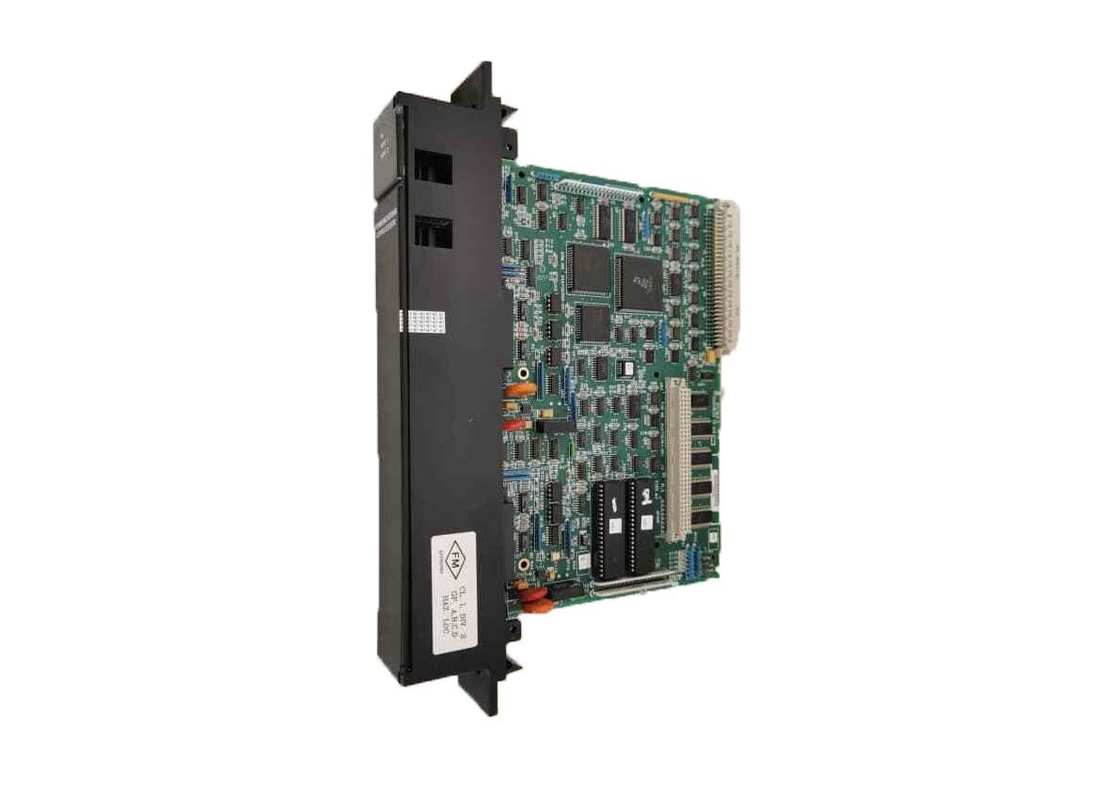

IC697CMM711 হল GE 90-30 সিরিজের একটি একক-স্লট কমিউনিকেশন কপ্রসেসর মডিউল (CMM)।মডিউলটি নরম সুইচ কনফিগারেশন (সুইচ এবং/অথবা জাম্পারের প্রয়োজনীয়তা দূর করে), তিনটি স্ট্যাটাস এলইডি, পুশবাটন রিসেট কন্ট্রোল এবং দুটি সিরিয়াল পোর্ট সহ স্ট্যান্ডার্ড আসে।মডিউলটি একটি 12 Mhz, 80C186 মাইক্রোপ্রসেসর ব্যবহার করে।উপরন্তু, কোন ব্যাটারি প্রয়োজন হয় না.


CMM যোগাযোগ মডিউলের একটি পরিবারের অংশ এবং উভয় যোগাযোগ নিয়ন্ত্রণ (CCM), দূরবর্তী টার্মিনাল (RTU), এবং সাধারণ IC69 যোগাযোগ (SNP) কার্যকারিতা প্রদর্শন করে।সিসিএম, আরটিইউ এবং এসএনপি নয়টি সম্ভাব্য কনফিগারেশনের যেকোনো একটিতে বা উভয় সিরিয়াল পোর্টে উপলব্ধ: সিসিএম/সিসিএম, সিসিএম/আরটিইউ, আরটিইউ/সিসিএম, আরটিইউ/আরটিইউ, এসএনপি/এসএনপি, এসএনপি/সিসিএম, সিসিএম/এসএনপি, এসএনপি/ RTU, এবং RTU/SNP।মডিউলটি RS-232 এবং RS-485 উভয় ইন্টারফেস সরবরাহ করে এবং ব্যাকপ্লেনের মাধ্যমে PLC CPU এর সাথে যোগাযোগ করে।অসংখ্য CMM শুধুমাত্র একটি IC697 PLC সিস্টেমে স্থাপন করা যেতে পারে।


CCM অপারেশন মোডে IC697CMM711 CMM দ্বারা অনুমোদিত ফাংশনগুলির মধ্যে রয়েছে রেজিস্টারের রিড/রাইট, ইনপুট এবং আউটপুট টেবিল, ইনপুট এবং আউটপুটগুলির বিট সেট/ক্লিয়ার, স্ক্র্যাচ প্যাড পড়া, দ্রুত পড়ার জন্য Q সিকোয়েন্স কমান্ড এবং ডায়াগনস্টিক স্ট্যাটাস শব্দ পরিবর্তন।মাস্টার/পিয়ার সিসিএম কনফিগারেশনে, সিএমএম অ্যাপ্লিকেশন মই প্রোগ্রাম যোগাযোগের অনুরোধের মাধ্যমে দূরবর্তী ডিভাইসগুলির সাথে যোগাযোগ শুরু করে।

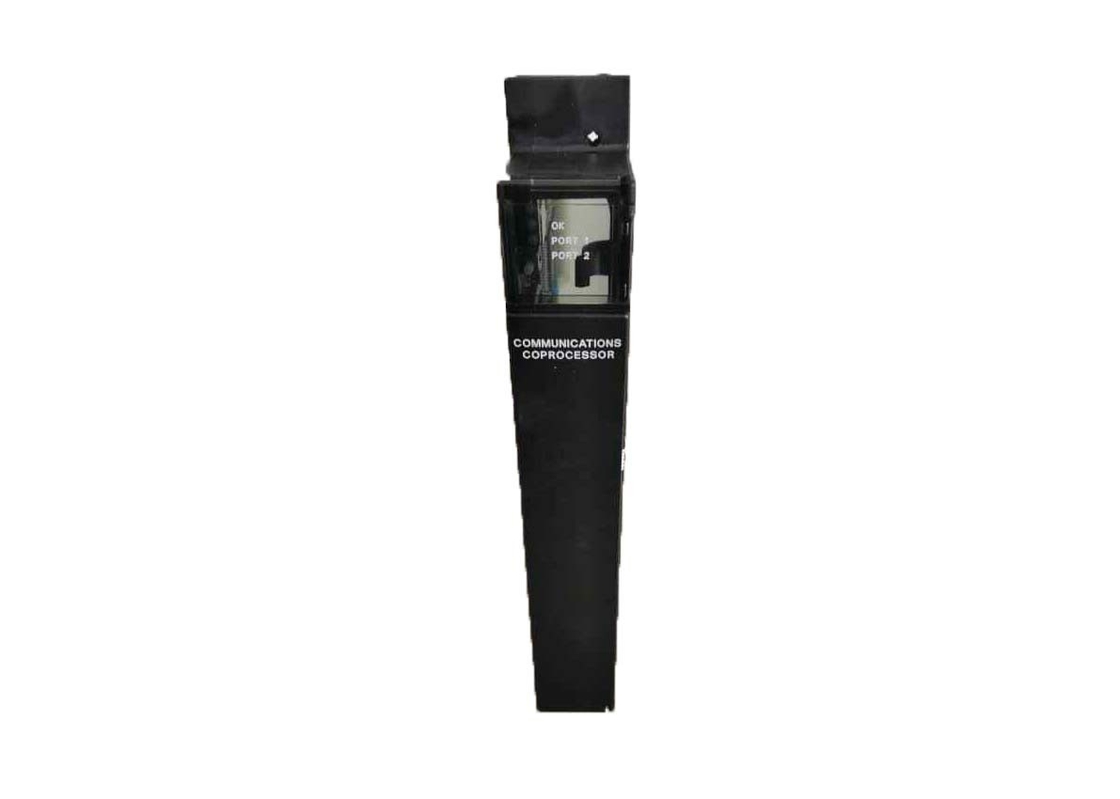

IC697CMM711 মডিউলের স্থিতি তিনটি LED এর মাধ্যমে দেখা যায়।সিরিয়াল পোর্টের কার্যকলাপ পোর্ট 1 LED এবং পোর্ট 2 LED এ চিহ্নিত করা হয়।মডিউলটি চালিত হলে উপরের LED জ্বলে উঠবে এবং একবার ডায়াগনস্টিক কার্যকরভাবে সম্পন্ন হলে, উপরের LED জ্বলতে থাকবে।শীর্ষ LED সর্বদা মডিউল অবস্থা সনাক্ত করবে।

IC697 CMM711 সম্পর্কে

GE Fanuc থেকে IC697CMM711 মডিউল হল একটি শিল্প যোগাযোগ কপ্রসেসর মডিউল, যা একটি CCM নামেও পরিচিত৷এটি প্রোগ্রামেবল লজিক কন্ট্রোলার বা পিএলসি উপাদান এবং আনুষাঙ্গিক GE Fanuc এর সিরিজ 90-70 পণ্য লাইনের অংশ।IC697CMM711 কমিউনিকেশন কপ্রসেসর মডিউল যে কমিউনিকেশন প্রোটোকলগুলিকে সমর্থন করতে পারে সেগুলি হল মাস্টার, স্লেভ এবং পিয়ার-টু-পিয়ার সিসিএম প্রোটোকল, মাস্টার এবং স্লেভ SNP এবং SNPX প্রোটোকল এবং স্লেভ RTU Modbus কমিউনিকেশন প্রোটোকল।মডিউলটি রিসেট করার জন্য 1 স্লট এবং একটি পুশবাটন সহ আসে৷এটি একটি ব্যাটারি প্রয়োজন হয় না.IC697CMM711 মডিউলটির কনফিগারেশনের জন্য জাম্পার বা সুইচের প্রয়োজন নেই।পরিবর্তে, এটি নরম সুইচ কনফিগারেশন পদ্ধতির সাথে কনফিগার করা যেতে পারে।এই যোগাযোগের কপ্রসেসর মডিউলটি 2টি সিরিয়াল পোর্টের সাথে আসে যা RS-232 বা RS-422/RS-485 সিরিয়াল পোর্ট হতে পারে।

GE Fanuc সিরিজ 90-70 IC697CMM711 কমিউনিকেশন কপ্রসেসর মডিউল একটি 80C186 মাইক্রোপ্রসেসর ব্যবহার করে যা 12 Mhz হারে কাজ করে।কন্ট্রোলার সিস্টেমের যোগাযোগের বিকল্পগুলিকে সর্বাধিক করার জন্য একটি একক প্রোগ্রামেবল লজিক কন্ট্রোলার সিস্টেমে 1টির বেশি যোগাযোগ কপ্রসেসর মডিউল ইনস্টল করা সম্ভব।IC697CMM711 মডিউল এবং PLC সিস্টেমের অন্যান্য সমস্ত CCM ব্যাকপ্লেনের মাধ্যমে PLC-এর CPU-এর সাথে যোগাযোগ করে।এই মডিউলটিতে 3টি এলইডি রয়েছে।একটি এলইডি মডিউলের বর্তমান অবস্থা দেখায় যখন অন্য 2টি এলইডি মডিউলের 2টি সিরিয়াল পোর্টের কার্যকলাপ দেখায়।পোর্ট এলইডিগুলিকে পোর্ট 1 এলইডি এবং পোর্ট 2 এলইডি হিসাবে লেবেল করা হয়েছে।এই মডিউলটি একটি র্যাকে ইনস্টল করার জন্য তৈরি করা হয়েছে এবং এটি শুধুমাত্র তখনই ইনস্টল করা উচিত যখন র্যাক পাওয়ার সংযোগ বিচ্ছিন্ন হয়।

প্রযুক্তিগত বিবরণ

IC697CMM711 এর জন্য প্রযুক্তিগত বিশেষ উল্লেখ
