পণ্যের বর্ণনা

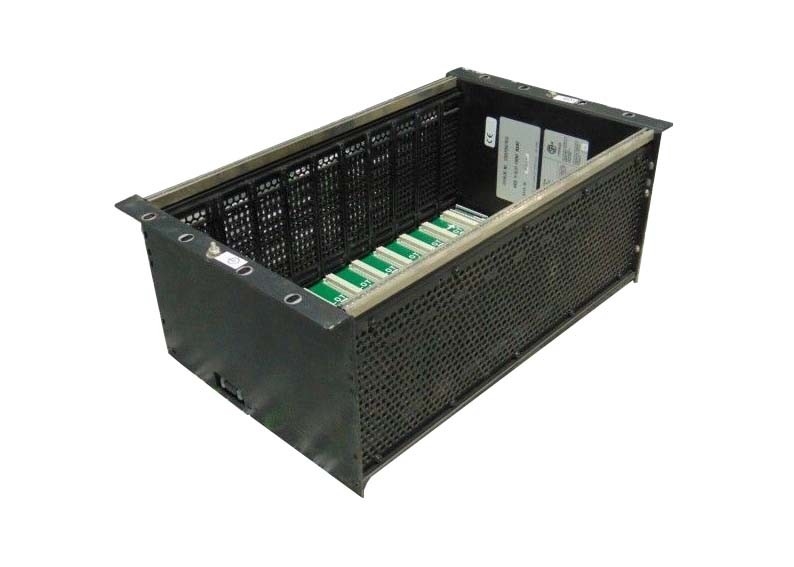

আইসি 697 সিএইচএস 791 হল জিই ফ্যানুক সিরিজের একটি 9-স্লট, ফ্রন্ট মাউন্ট পিএলসি র্যাক। আইসি 697 সিএইচএস 791 ফ্রন্ট মাউন্ট র্যাক সমস্ত আইসি 697 পিএলসি মডিউল ধরণের সাথে সামঞ্জস্যপূর্ণ।IC697CHS791 র্যাক একটি স্ট্যান্ডার্ড 19 ′′ র্যাক মধ্যে মাউন্ট করা হয়. এই র্যাকটি সিপিইউ এবং আই / ও কনফিগারেশনের জন্য ডিজাইন করা হয়েছে। আইসি 697 সিএইচএস 791 র্যাকের সমস্ত স্লটগুলি পাওয়ার সাপ্লাই স্লট ব্যতীত 1.6 ′′ প্রশস্ত, যা 2.4 ′′ প্রশস্ত।IC697CHS791 র্যাক স্লট সেন্সিং দিয়ে সজ্জিত করা হয়, যা IC697 পিএলসির জন্য নির্মিত র্যাক-টাইপ I/O মডিউলগুলির জন্য প্রয়োজনীয়। র্যাক-টাইপ IC697 উচ্চ ঘনত্বের I/O মডিউলগুলি IC697CHS791 এর 9-স্লট র্যাকগুলিতে অবস্থিত।মডিউল একটি তারের টার্মিনাল বোর্ড ব্যবহার, এবং প্রতিটি I / O মডিউল ক্যাপাসিটি 40 AWG তারের পর্যন্ত হতে পারে। তারের গ্রুপটি টার্মিনাল বোর্ডের গহ্বরের মধ্য দিয়ে চালিত হয় যেখানে টার্মিনাল বোর্ডের হাউজিংয়ে তারগুলি সংযুক্ত করার জন্য একটি ক্লিট সরবরাহ করা হয়।

যান্ত্রিক কীিং প্রক্রিয়ায়, একটি মডিউল টাইপ অন্যের জন্য অপ্রত্যাশিত swap এড়াতে, প্রতিটি মডিউল টাইপ জন্য একটি কী ডিজাইন করা হয়। একবার মডিউল IC697CHS791 র্যাক মধ্যে সন্নিবেশ করা হয়,চাবি র্যাক মাঝখানে রেল উপর clutch হবে যেখানে এটি মডিউল অপসারণ করা হয় একবার থাকবে. র্যাক স্লট সঠিক মডিউল টাইপ যে স্লট মধ্যে স্থাপন করা হয় জন্য ডিজাইন করা হয়। যদি মডিউল র্যাক অন্য অবস্থানে সরানো প্রয়োজন, চাবি উপরে ঠেলাঠেলি করে অপসারণ করা যেতে পারে।এই লক মুক্তি হবে. যখন একটি সিস্টেমে বেশ কয়েকটি র্যাক থাকে, তখন সমস্ত র্যাক 0-7 এর মধ্যে একটি সংখ্যা পায়, যখন CPU র্যাক সর্বদা 0 হয়।IC697CHS791 র্যাকের ব্যাকপ্লেনে অবস্থিত চারটি বাইনারি-প্রোগ্রামযুক্ত জাম্পার প্রতিটি র্যাকের জন্য পিএলসির সংখ্যা নির্ধারণের জন্য প্রাপ্ত বিন্দু.

IC697CHS791 সম্পর্কে

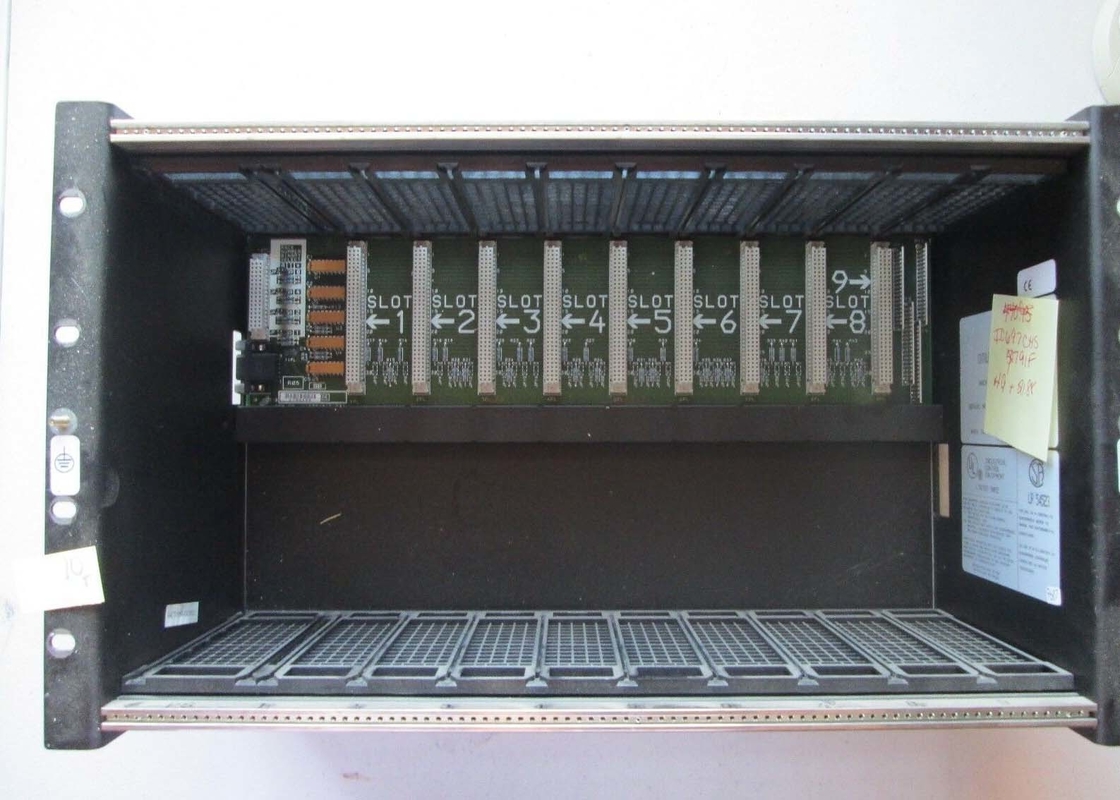

জিই ফ্যানুক আইসি 697 সিএইচএস 791 র্যাক একটি স্ট্যান্ডার্ড 9-স্লট র্যাক যা সামনের দিকে মাউন্ট করা হয়। এই 9-স্লট র্যাকটি জিই সিরিজ 90-70 পণ্য লাইনের অংশ।IC697CHS791 9-স্লট র্যাকের উদ্দেশ্য হল একটি প্রোগ্রামযোগ্য লজিক্যাল কন্ট্রোলার বা পিএলসি সিস্টেমের বেসের অংশ এবং একসাথে 9 টি পর্যন্ত পিএলসি মডিউল হোস্ট করা. IC697CHS791 র্যাকের মাত্রা ১১.১৫ x ১৯ x ৭.৫ ইঞ্চি। এই র্যাকটি অন্য র্যাকের সামনে মাউন্ট করার জন্য তৈরি করা হয়েছে যা একটি স্ট্যান্ডার্ড ১৯ ইঞ্চি বা ৪৮০ মিলিমিটার র্যাক,এবং এটি সাধারণত এটি শীতল করার জন্য একটি ফ্যান ইনস্টল করা প্রয়োজন হয় না. IC697CHS791 র্যাকটি যে কোনও সিরিজ 90-70 PLC I/O এবং CPU কনফিগারেশনে ব্যবহার করা যেতে পারে এবং তারা GE সিরিজ 90-70 IC697 PLC মডিউলগুলির সমস্ত ধরণের গ্রহণ করে।

GE IC697CHS791 9-স্লট স্ট্যান্ডার্ড র্যাকে, মডিউল স্লটগুলির বাম দিকে একটি পাওয়ার সাপ্লাই সংযোগকারী রয়েছে যেখানে র্যাকের পাওয়ার সাপ্লাই মডিউল সংযুক্ত রয়েছে।পাওয়ার সাপ্লাই একটি এসি সরবরাহ বা একটি ডিসি সরবরাহ হতে পারেএই র্যাকটি অন্য র্যাকের সাথেও সংযুক্ত করা যায় এবং তারা একটি বর্ধিত I/O অ্যাপ্লিকেশন সেটআপে একটি পাওয়ার সাপ্লাই ভাগ করতে পারে,এবং এই সংযোগ একটি জিই পাওয়ার সাপ্লাই সম্প্রসারণ তারের কিট দিয়ে সম্ভব করা হয়. IC697CHS791 9-স্লট র্যাকটি I/O বাস থেকে 0.5 Amps এর বর্তমানের প্রয়োজন। এটি হোস্ট করে এমন মডিউলগুলি যান্ত্রিক কীিংয়ের মাধ্যমে স্থানে সুরক্ষিত।মডিউল যে জায়গায় keyed হয়েছে প্রয়োজন হলে অপসারণ করা যেতে পারে, কিন্তু কীিং তাদের সহজেই অপসারণ, ভুল স্লটে ইনস্টল করা বা ভুল মডিউল প্রতিস্থাপনের জন্য ব্যবহার করা থেকে বিরত রাখে।
