পণ্যের বিবরণ:
প্রদান:
|
বর্ণনা: | VME ইন্টিগ্রেটর র্যাক | ব্র্যান্ড: | জিই ফানুক |
---|---|---|---|
মডেল: | IC697CHS783 | সিরিজ: | সিরিজ 90-70 |
কারেন্ট: | 3.3 অ্যাম্পিয়ার | মাত্রা: | 11.15 x 19 x 7.5 ইঞ্চি |
ঘেরের ধরন: | 10-ইঞ্চি-গভীর ঘের | একক শক্তি উৎস: | সমর্থিত |
একটি 17-স্লট ব্যাকপ্লেনের সাথে সংযোগ: | সমর্থিত | ওয়ারেন্টি: | 1 বছর |
লক্ষণীয় করা: | ESCPP পজিটিভ লজিক আউটপুট মডিউল,24VDC পজিটিভ লজিক আউটপুট মডিউল,RS485 ডিজিটাল I O মডিউল |

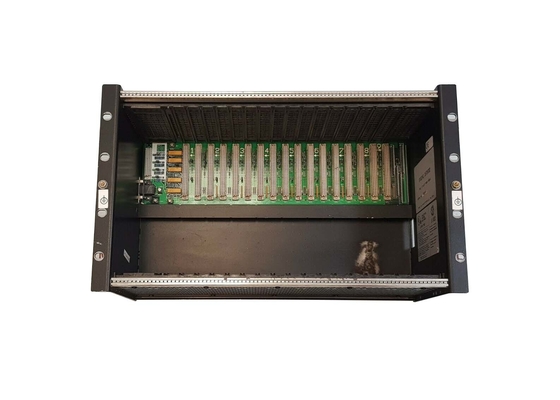

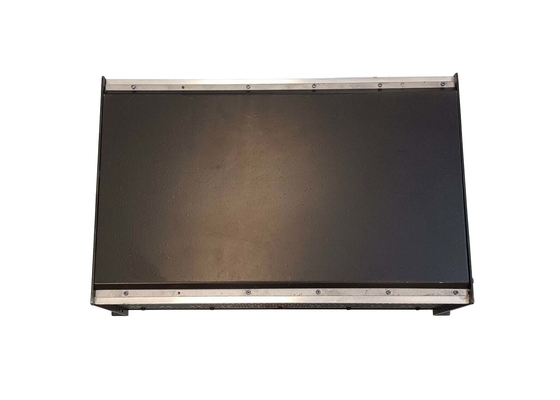

IC697CHS783 হল একটি সামনে/পিছন মাউন্ট VME ইন্টিগ্রেটর র্যাক যার 17টি স্লট GE Fanuc দ্বারা ডিজাইন করা হয়েছে।IC697 PLC-এর জন্য এই IC697CHS783 র্যাকটি 3য় পক্ষের VME মডিউল এবং I/O কনফিগারেশনের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে (অপ্রয়োজনীয় অ্যাপ্লিকেশন সহ)।17-স্লট ব্যাকপ্লেন সহজ VME মডিউল ইন্টিগ্রেশন নিশ্চিত করে।
IC697CHS783-এর অতিরিক্ত বৈশিষ্ট্যগুলির মধ্যে রয়েছে 10 ইঞ্চি গভীর পিছনের র্যাক মাউন্ট এবং স্ট্যান্ডার্ড 19 ইঞ্চি সামনের র্যাক মাউন্ট।উভয় প্লাগ-ইন AC/DC এবং DC IC697 পাওয়ার সাপ্লাই গ্রহণযোগ্য।ব্যবহারকারী একটি বাহ্যিক পাওয়ার সাপ্লাইও বেছে নিতে পারে;যাইহোক, এই ক্ষেত্রে একটি অ্যাডাপ্টার মডিউল প্রয়োজন।একক বিদ্যুৎ সরবরাহের পাশাপাশি উচ্চ-কারেন্ট কনফিগারেশনের উপর ভিত্তি করে দুটি র্যাক অপারেশনের বিধানও অন্তর্ভুক্ত রয়েছে।J2 ব্যাকপ্লেন যোগ করার জন্য বা ফিতা তারের সংযোগ তৈরির জন্য একটি ঐচ্ছিক কিট অর্ডার করা যেতে পারে।উচ্চ-পাওয়ার মডিউলগুলির জন্য একটি ঐচ্ছিক ফ্যান সমাবেশও রয়েছে।
প্রতিটি র্যাক কনফিগারেশন মডিউলে একটি পাওয়ার সাপ্লাই বাম অবস্থানে নিয়ে যাবে;যাইহোক, পাওয়ার সাপ্লাই ক্ষমতা একটি ফ্যাক্টর যা একটি র্যাকে মডিউলের পরিমাণ সীমিত করতে পারে।IC697 মডিউল সহ একটি রাকে তিনটি পর্যন্ত VME মডিউল ব্যবহার করা যেতে পারে।র্যাকের বহুমুখিতা ব্যাকপ্লেনে জাম্পার ব্যবহার করে স্লট কনফিগার করতে উভয় থার্ড পার্টি মডিউলকে অনুমতি দেয়।
তৃতীয় পক্ষের মডিউলগুলির ইন্টিগ্রেশন জাম্পারগুলি সরানোর মাধ্যমে ঘটে৷ IC697CHS783 র্যাক মাউন্ট করার সময়, ব্যবহারকারীকে অবশ্যই বায়ুপ্রবাহের জন্য পর্যাপ্ত জায়গা ছেড়ে দিতে হবে, যা মডিউলটিকে সঠিকভাবে ঠান্ডা হতে দেয়৷এটি যখন একটি র্যাক ফ্যান সমাবেশ দরকারী।সামনে এবং/অথবা পিছনের জন্য মাউন্ট প্রয়োজনীয়তা র্যাক আদেশ দ্বারা নির্ধারিত হয়.মাউন্টিং ফ্ল্যাঞ্জগুলি ইতিমধ্যেই র্যাকের পাশের প্যানেলে অন্তর্ভুক্ত রয়েছে।এটি মনে রাখা গুরুত্বপূর্ণ যে পাওয়ার প্রয়োগ করার আগে পাওয়ার এক্সটেনশন তারটি অবশ্যই সংযুক্ত করতে হবে।সিস্টেম কাজ করার সময় এক্সটেনশন তারের সংযোগ করা উচিত নয়।
IC697CHS783 র্যাক হল একটি GE Fanuc VME ইন্টিগ্রেটর র্যাক৷র্যাক সহজেই তৃতীয় পক্ষের VME মডিউলগুলিকে সমর্থন করতে পারে যার জন্য 0.8 ইঞ্চি ইনস্টলেশন ব্যবধান প্রয়োজন।র্যাকটি সর্বোচ্চ 5 ভোল্ট শক্তি নিতে পারে।ব্যবহারকারীরা র্যাকে সরবরাহ করতে পারে এমন সর্বাধিক কারেন্ট হল 3.3 Amps।র্যাকটি সমস্ত GE IC 697 PLC মডিউলগুলিকে মিটমাট করতে পারে।সামনের দিকে, এটি সহজেই একটি 19-ইঞ্চি র্যাকের সাথে সংযোগ করতে পারে এবং পিছনে, এটি একটি 10-ইঞ্চি-গভীর ঘেরে ইনস্টল করা যেতে পারে।ইন্টিগ্রেটর র্যাক একটি একক পাওয়ার ইউনিট থেকে পাওয়ার সাপ্লাই মিটমাট করতে পারে।
IC697CHS783 র্যাক একটি 17-স্লট ব্যাকপ্লেন দিয়ে সজ্জিত যা অন্যান্য VME মডিউলগুলির সাথে সহজে ইন্টিগ্রেশন প্রদান করতে পারে।র্যাক মাউন্ট করার সময়, বায়ুপ্রবাহের জন্য এটির চারপাশে যথেষ্ট ক্লিয়ারেন্স ছেড়ে দেওয়া উচিত।র্যাকটির মাত্রা 11.15 ইঞ্চি উচ্চতা, 19 ইঞ্চি প্রস্থ এবং 7.5 ইঞ্চি গভীরতা রয়েছে।
IC697CHS783 র্যাকটি প্রতিটি স্লটের কাছাকাছি ব্যাকপ্লেনে অবস্থিত জাম্পারগুলির একটি সিরিজ ব্যবহার করে কনফিগার করা যেতে পারে।এটি ইনস্টলেশনের সময় নমনীয়তায় সহায়তা করে।IC697 সিস্টেম মডিউলগুলির জন্য I/O পয়েন্ট রেফারেন্সের ব্যবহারকারী কনফিগারেশনের জন্য অনুমতি দেয়।র্যাক মডিউল ধরে রাখার প্রস্তাব দেয়।এটি ছাঁচযুক্ত ল্যাচগুলির সাথে আসে যা র্যাকের উপরের এবং নীচের রেলগুলিতে স্ন্যাপ করে৷
IC697CHS783 র্যাক একটি ঐচ্ছিক র্যাক ফ্যান সমাবেশ সমর্থন করে।ইন্টিগ্রেটর র্যাকের ফ্যানগুলি কম শব্দ করে এবং বর্ধিত অপারেটিং লাইফের জন্য বল বিয়ারিং ব্যবহার করে এগুলিকে একত্রিত করা হয়।প্রতিটি র্যাক কনফিগারেশন বাম অবস্থানে একটি একক পাওয়ার সাপ্লাই ইউনিটকে মিটমাট করে।র্যাকটি উল্লম্ব এবং অনুভূমিকভাবে মাউন্ট করা যেতে পারে, আবেদনের প্রয়োজনের উপর নির্ভর করে।
মডিউল প্রকার: | ভিএমই ইন্টিগ্রেটর র্যাক |
মাউন্ট অবস্থান: | সামনে (র্যাক) |
স্লটের সংখ্যা: | 17 একক বা 8 ডাবল (প্লাস পাওয়ার সাপ্লাই) |
প্রকার: | একক প্রস্থ বা দ্বিগুণ প্রস্থ |
মাত্রা: | 11.15 x 19.00 x 7.5 ইঞ্চি (H x W x D) |
অভ্যন্তরীণ শক্তি ব্যবহৃত: | 20 amps @ 5 ভিডিসি |
ব্র্যান্ড | জিই ফানুক |
সিরিজ | সিরিজ 90-70 |
অংশ সংখ্যা | IC697CHS783 |
বর্ণনা | VME ইন্টিগ্রেটর র্যাক |
কারেন্ট | 3.3 অ্যাম্পিয়ার |
মাত্রা | 11.15 x 19 x 7.5 ইঞ্চি |
ঘেরের ধরন | 10-ইঞ্চি-গভীর ঘের |
একক শক্তি উৎস | সমর্থিত |
একটি 17-স্লট ব্যাকপ্লেনের সাথে সংযোগ | সমর্থিত |
উল্লম্ব মাউন্টিং | সমর্থিত |
অনুভূমিক মাউন্টিং | সমর্থিত |
