GE FANUC IC697CHS782 ， 17 স্লট, রিয়ার মাউন্ট VME ইন্টিগ্রেটর র্যাক ডিজাইন

GE FANUC IC697CHS782, 17 স্লট, রিয়ার মাউন্ট VME ইন্টিগ্রেটর

র্যাক ডিজাইন

পণ্যের বর্ণনা

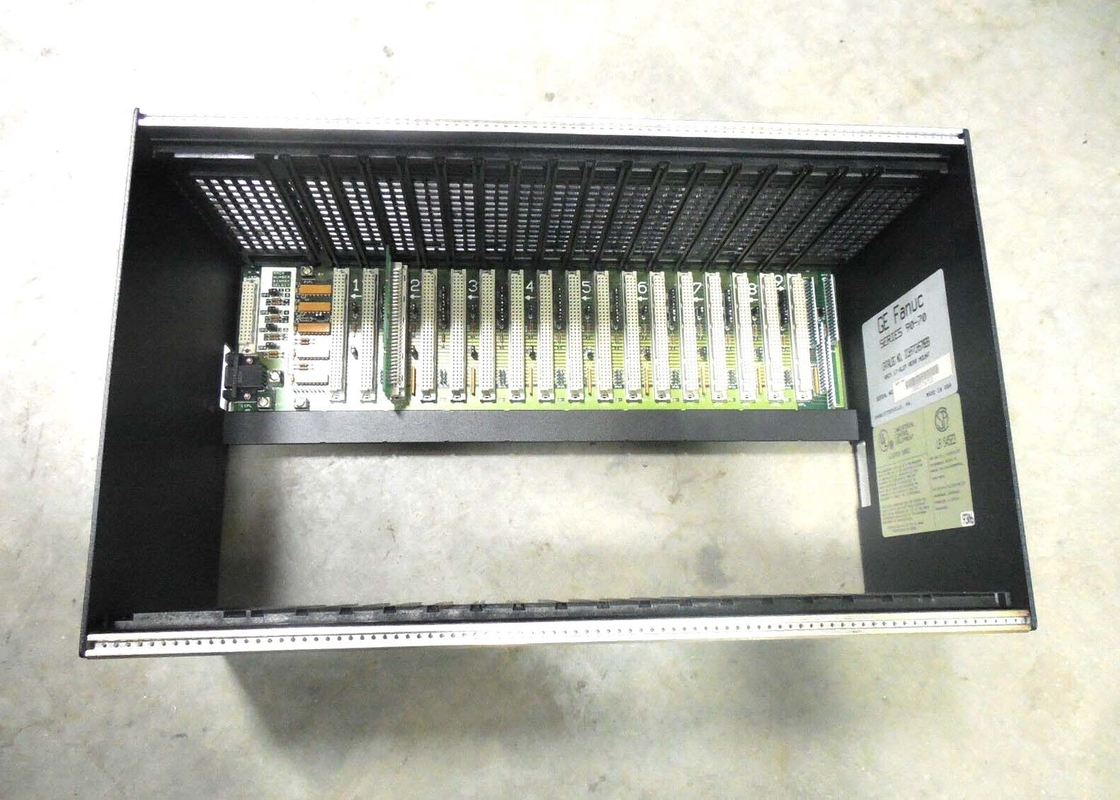

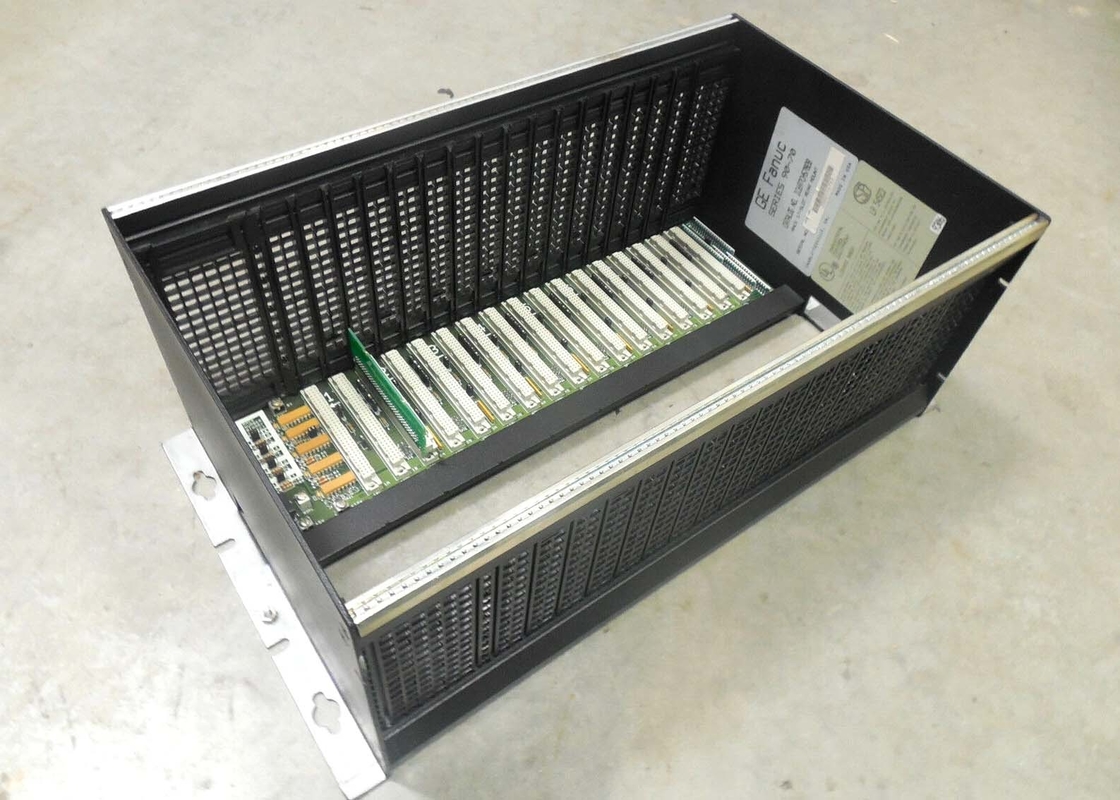

আইসি 697 সিএইচএস 782 একটি 17 স্লট, পিছনের মাউন্ট ভিএমই ইন্টিগ্রেটর র্যাক যা জিই ফ্যানুক দ্বারা ডিজাইন করা হয়েছে।র্যাকটি আইসি 697 প্রোগ্রামযোগ্য নিয়ামকের জন্য ডিজাইন করা হয়েছে যা তৃতীয় পক্ষের ভিএমই মডিউলগুলির পাশাপাশি রিডান্ডান্সি অ্যাপ্লিকেশনগুলি বাদে সমস্ত আইসি 697 সিপিইউ এবং আই / ও কনফিগারেশনের জন্য ব্যবহার করা যেতে পারে. IC697CHS782 র্যাক মাউন্ট করার সময়, র্যাকের চারপাশে পর্যাপ্ত স্থান ছেড়ে দেওয়া উচিত যাতে মডিউলটির শীতল করার প্রক্রিয়াটি সম্ভব হয়। প্রয়োজনীয় বায়ু শীতল করার জন্য একটি র্যাক ফ্যান সমাবেশ দেওয়া হয়.

IC697CHS782 র্যাকগুলিতে IC697 উচ্চ ঘনত্বের I/O মডিউল এবং VME মডিউল রয়েছে, যার ক্ষেত্রে ক্ষেত্রের ডিভাইসগুলির সংযোগের জন্য পরিবর্তনশীল পদ্ধতি থাকতে পারে।পিছনের প্লেনে অবস্থিত জাম্পার অবস্থানের একটি ধারাবাহিকতা রয়েছে যা ইনস্টল করা দুটি ধরণের মডিউলগুলির জন্য নমনীয়তা সরবরাহ করতে সহায়তা করে. ভিএমই মডিউল প্রকারগুলি একক স্লটে রয়েছে, যখন আইসি 697 মডিউলগুলির জন্য দুটি স্লট প্রয়োজন। আইসি 697 এর স্লটগুলি একটি সংখ্যা, তীর দ্বারা চিহ্নিত করা হয় এবং 1A-9A হিসাবে ব্র্যান্ড করা হয়।

IC697CHS782 র্যাকটি একটি 10 ′′ বাক্সে মাউন্ট করা হয় যা এসি / ডিসি প্লাগ ইন গ্রহণ করতে বা বহিরাগত পাওয়ার সাপ্লাই দিয়ে কাজ করতে পারে।একটি পাওয়ার সাপ্লাই অ্যাডাপ্টার মডিউল প্রয়োজন হয় যদি বাহ্যিক শক্তি উৎস ব্যবহার করে. দুটি র্যাকের জন্য বিদ্যুতের চাহিদা অনেক অ্যাপ্লিকেশনের জন্য শুধুমাত্র একটি পাওয়ার সাপ্লাই প্রয়োজন।একটি একক পাওয়ার সাপ্লাই ব্যবহার করে দুটি র্যাক প্রক্রিয়া প্রয়োগ করা যেতে পারে যদি দ্বিতীয় র্যাক শুধুমাত্র 5 + 5 ভোল্ট পাওয়ার প্রয়োজন.2 অ্যাম্পিয়ার। একটি এক্সটেনশন ক্যাবল ব্যবহারের সাথে সরবরাহ করা ইন্টারকানেকশন প্রয়োজন যা অর্ডার করার জন্য উপলব্ধ।এক্সটেনশন ক্যাবলটি র্যাকের বাম পাশে একটি গর্তের মাধ্যমে 9-পিন ডি টাইপ সংযোগকারীতে সংযুক্ত হয়র্যাকের নীচে অবস্থিত রেলটি মডিউল শিল্ড গ্রাউন্ডিংয়ের জন্য ব্যবহৃত হয়।

IC697CHS782 সম্পর্কে

আইসি৬৯৭সিএইচএস৭৮২ র্যাক হল জিই ফ্যানুক দ্বারা ডিজাইন করা একটি ইন্টিগ্রেটর র্যাক। এই জিই সিরিজ ৯০-৭০ র্যাকটিতে পিছনের-সামনের কনফিগারেশনে ১৭ টি স্লট রয়েছে। র্যাকটি ০.৮ ইঞ্চি দূরত্বের মডিউলগুলির সাথে সংযুক্ত হতে পারে।র্যাক বিভিন্ন GE IC697 পিএলসি মডিউল সঙ্গে একীভূত করা যেতে পারে. র্যাকটি তৃতীয় পক্ষের ভিএমই মডিউলগুলির সাথে সামঞ্জস্যপূর্ণ এবং এটি সিপিইউ, বিভিন্ন আই / ও কনফিগারেশন এবং অন্যান্য ডিভাইস এবং অ্যাপ্লিকেশনগুলির সাথে সংহত করা যেতে পারে।ইন্টিগ্রেটর backplane সংযোগকারীগুলি যে 0 উপর স্থাপন করা হয় সঙ্গে চালায়.8 ইঞ্চি কেন্দ্র. র্যাকটি কেবলমাত্র একটি পাওয়ার ইউনিট দিয়ে একাধিক র্যাক অপারেশনকে অনুমতি দিতে পারে। এটিতে উচ্চ বর্তমানের কনফিগারেশনগুলি সহজেই চালানোর ক্ষমতা রয়েছে।IC697CHS782 র্যাক একটি ঐচ্ছিক ফ্যান সমাবেশ সমর্থন করে যা উচ্চ-শক্তি মডিউলগুলির জন্য ব্যবহার করা যেতে পারে.

IC697CHS782 ইন্টিগ্রেটর র্যাকের ইনস্টলেশনে ডিভাইসটি শীতল করার জন্য বায়ু প্রবাহের জন্য পর্যাপ্ত জায়গা থাকতে হবে। র্যাক এবং নিকটতম বায়ুচলাচল উত্সের মধ্যে বায়ু প্রবাহকে বাধা দেওয়া উচিত নয়।এই শীতলীকরণ পদ্ধতিকে কনভেকশন শীতলীকরণ বলা হয়. মাউন্ট প্রয়োজনীয়তা অ্যাপ্লিকেশন এবং অর্ডার করা র্যাক ব্যবহার দ্বারা তৈরি করা হয়।অপারেটরদের মাউন্টিং ফ্ল্যাঞ্জগুলি সঠিকভাবে ব্যবহার করতে হবে যা র্যাকের ইনস্টলেশন এবং প্রতিস্থাপনে গুরুত্বপূর্ণ ভূমিকা পালন করে. IC697CHS782 র্যাক কনফিগার করার জন্য, র্যাকের ব্যাকপ্লেনে একটি জাম্পার জোড়া প্রয়োজন। এই জাম্পারগুলি মডিউল ইনস্টলেশনের নমনীয়তা যোগ করে।VME ইন্টিগ্রেটর র্যাক এসি / ডিসি প্লাগ গ্রহণ করতে পারে এবং একটি বহিরাগত শক্তি সরবরাহ সঙ্গে সহজেই কাজ করতে পারেন. এটি স্লট অ্যাড্রেসিং সরবরাহ করে যা অপারেটরদের কোনও অতিরিক্ত আনুষাঙ্গিক ব্যবহার না করেই আই / ও পয়েন্টগুলি কনফিগার করতে দেয়। আইসি 697 সিএইচএস 782 র্যাকটি শিল্ড গ্রাউন্ডিংয়ের জন্য নীচের রেল ব্যবহার করে।পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা নির্দিষ্ট ডিভাইস তাপমাত্রা পরিসীমা অনুরূপ করা উচিত.
