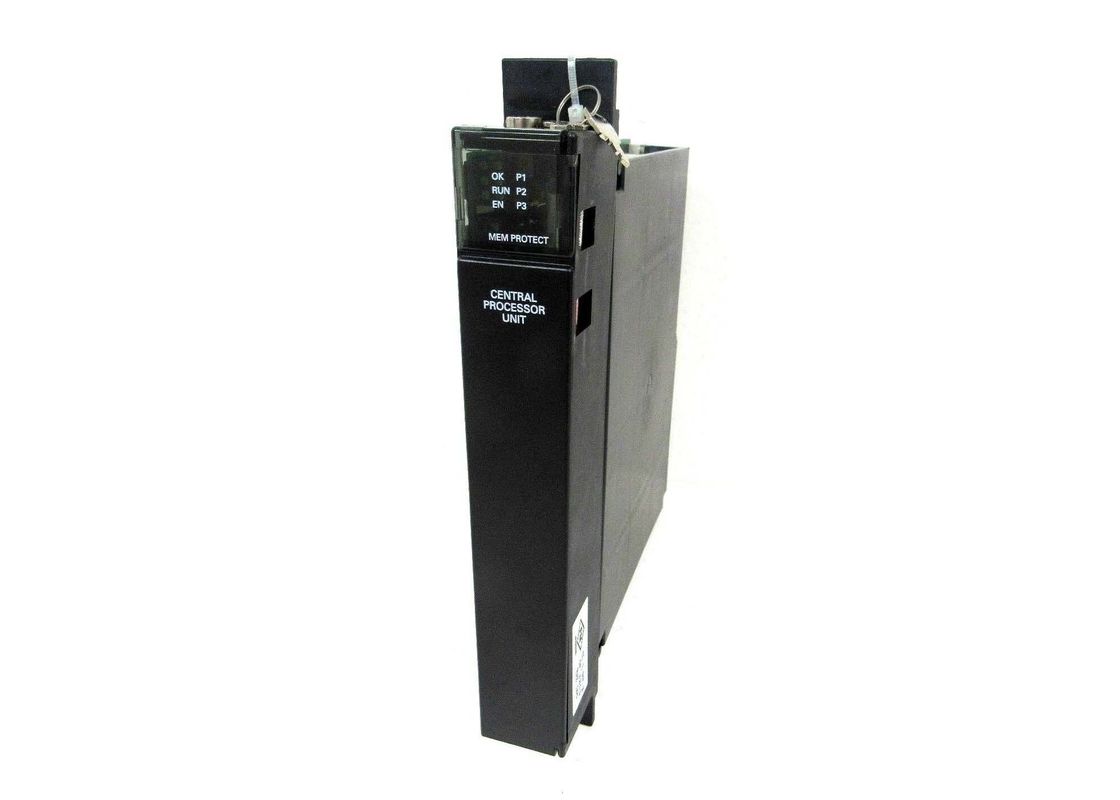

IC697CGR935 GE FANUC এক স্লট কন্ট্রোল মডিউল একক স্লট CPU

IC697CGR935 GE FANUC ওয়ান স্লট কন্ট্রোল মডিউল সিঙ্গল স্লট সিপিইউ

পণ্যের বর্ণনা

IC697CGR935 মডিউলটি জিই ফ্যানুক সিরিজের একটি স্লট কন্ট্রোলার, যা সিপিইউ রিডান্ডান্সি অ্যাপ্লিকেশনগুলির জন্য বাধ্যতামূলক ওঠানামা পয়েন্ট গণনার অনুমতি দেয়।রিডান্ডান্সি সিস্টেমের IC697CGR935 মডিউলটি নিয়ামক হিসাবে ব্যবহৃত হয়আইসি 697 সিজিআর 935 ব্যবহার করার সময় দুটি নিয়ন্ত্রণ পদ্ধতি রয়েছে। জিএইচএস প্রক্রিয়ায়, প্রতিটি সিঙ্ক্রোনাইজড পিএলসিতে একটি অতিরিক্ত নিয়ামক সহ বেশ কয়েকটি একক বাস নেটওয়ার্ক ব্যবহার করা হয়।GDB প্রক্রিয়া ব্যবহার করার সময়, প্রতিটি সিঙ্ক্রোনাইজড পিএলসিতে একক বা ডাবল বাস সহ একাধিক আই / ও নেটওয়ার্ক ব্যবহার করা হয়। প্রতিটি নিয়ন্ত্রণ পদ্ধতি সহজেই সক্রিয় এবং অসুবিধা ছাড়াই ব্যবহার করা যেতে পারে। আইসি 697 সিজিআর 935 মডিউলে,মেমরি বোর্ড তথ্য প্রদান করে, এবং প্রোগ্রাম মেমরি মডিউল সঙ্গে অন্তর্ভুক্ত করা হয়। IC697CGR935 দূরবর্তীভাবে বা তিন অবস্থান রান / স্টপ সুইচ দ্বারা পরিচালিত করা যেতে পারে। মডিউল সামনে অবস্থিত LEDs হয়,যা সিপিইউর অবস্থা নির্দিষ্ট করে.

আইসি৯৭সিজিআর৯৩৫ মডিউল ইনস্টল করার চেষ্টা করা উচিত নয়, যথাযথ প্রোগ্রামযোগ্য কন্ট্রোলার ইনস্টলেশন এবং হট স্ট্যান্ডবাই সিপিইউ রিডান্ডান্সি ম্যানুয়ালের উল্লেখ না করে।ব্যাটারিটি মডিউলের ব্যাটারি সংযোগকারীগুলির মধ্যে একটিতে সংযুক্ত করা উচিত. কী সুইচটি মেমোরি প্রোটেক্ট অফ-এ অবস্থান করা উচিত, এবং কোনও র্যাক পাওয়ার থাকা উচিত নয়। একবার মডিউলটি র্যাক 0 এর স্লট 1 এ ইনস্টল হয়ে গেলে পাওয়ার চালু হয়।উপরের এলইডি মোমবাতি জ্বলতে হবে যা নির্দেশ করে যে IC697CGR935 মডিউলটি চালু রয়েছে. একবার ডায়াগনস্টিক কার্যকরভাবে সম্পন্ন হয়, উপরের বাম LED চালু থাকবে যখন দ্বিতীয় এবং তৃতীয় LED বন্ধ করা হবে. মেমরি সুরক্ষা LED যা চতুর্থ LED,বন্ধ কারণ কী সুইচ বন্ধ অবস্থানে হয়. প্রোগ্রামিং এখন সিপিইউর জন্য প্রস্তুত. সিপিইউ কী স্থাপন নির্বিশেষে প্রোগ্রাম করা যেতে পারে. একবার প্রোগ্রাম নিশ্চিত করা হয়েছে,টগল সুইচটি উপযুক্ত অপারেটিং মোডে স্থাপন করা যেতে পারে.

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য

স্পিসিযদিiসিatiউপরs
