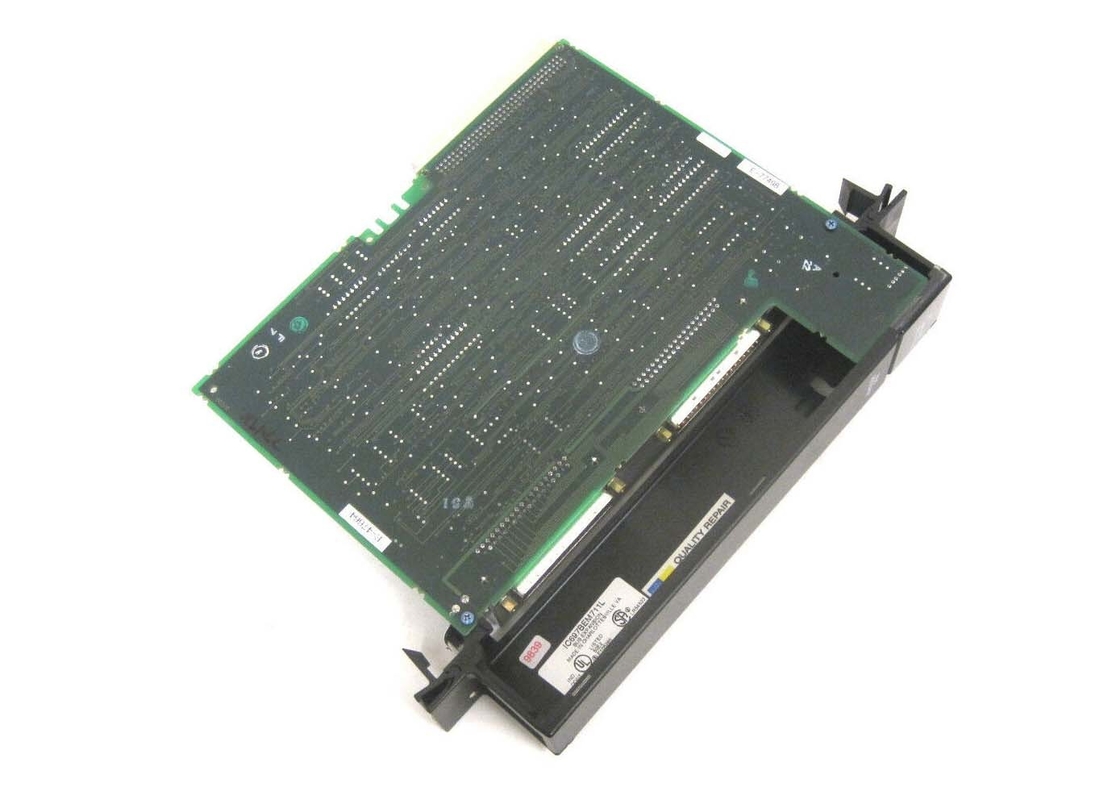

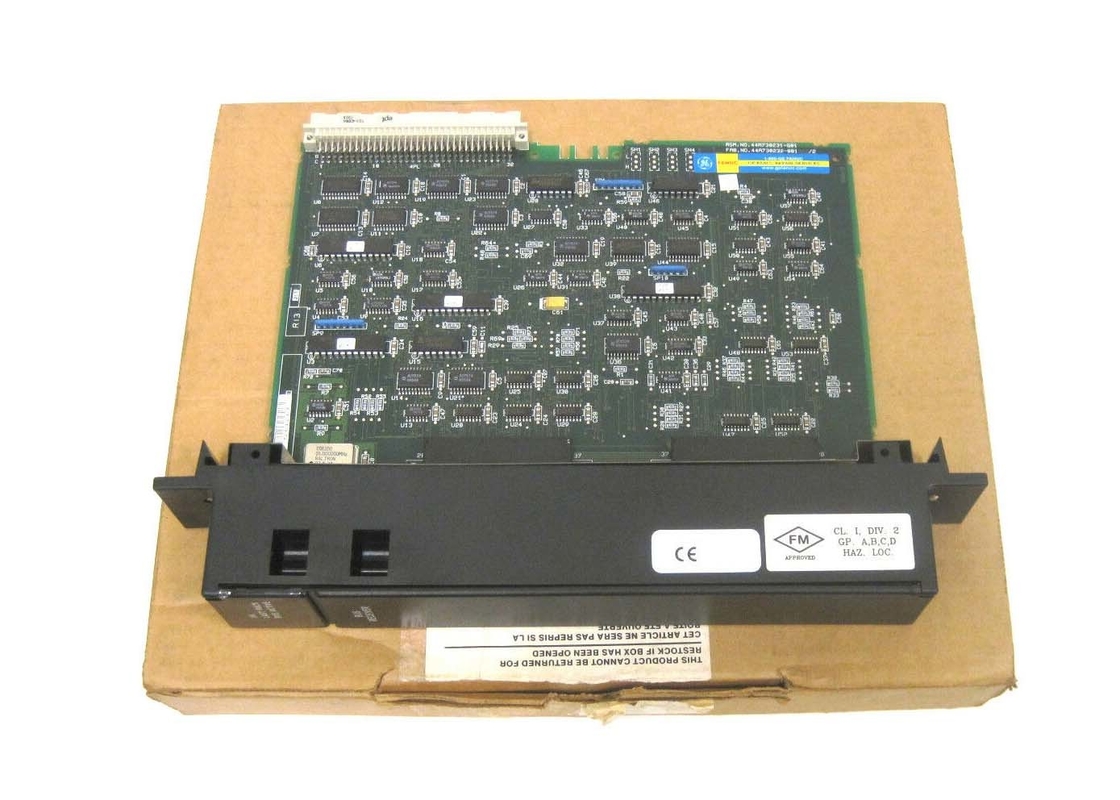

GE FANUC IC697BEM711 ， বাস রিসিভার মডিউল ， সিরিজ 90-70 ডিজাইন

IC697BEM711 হল একটি বাস রিসিভার মডিউল (BRM) যা জিই ফ্যানুক দ্বারা ডিজাইন করা 90-70 সিরিজ থেকে। এটি একটি উচ্চ গতির সমান্তরাল বাস সম্প্রসারণ ইন্টারফেস,IC697BEM711 সহজেই প্রধান র্যাক থেকে সর্বাধিক সাতটি অতিরিক্ত IC697 পিএলসি র্যাক পর্যন্ত 50 ফুট পর্যন্ত আন্তঃসংযোগ ক্যাবল দিয়ে প্রসারিত করার অনুমতি দেয়. IC697BEM711 সুবিধাজনক কনফিগারেশন সফটওয়্যারের সাথে আসে এবং কোন ডিআইপি সুইচ প্রয়োজন হয় না।

IC697BEM711 মডিউলের সর্বাধিক ওজন মাত্র 4 পাউন্ড। এবং দুটি সংযোগকারী সহ একটি একক স্লট রয়েছে। এটি লক্ষ করা গুরুত্বপূর্ণ যে IC697BEM711 BRM সর্বদা স্লট 1 এ ইনস্টল করা উচিত।IC697BEM711 এর আরেকটি উল্লেখযোগ্য বৈশিষ্ট্য হল মডিউলের অবিচ্ছিন্ন অবস্থা নির্দেশ করার জন্য LEDs এর ব্যবহারIC697BEM711 সিপিইউর সাথে যোগাযোগের সম্ভাব্য ক্ষতির ক্ষেত্রে আউটপুট মডিউলগুলির শেষ অবস্থা অপারেশন রাখে।এটি র্যাক মধ্যে একটি ত্রুটিপূর্ণ মডিউল বিচ্ছিন্ন এবং মেরামত করতে পারবেন.

দ্রষ্টব্যঃ IC697 পিএলসি সিস্টেম শুধুমাত্র একটি MS-DOS সফটওয়্যার প্রোগ্রাম বা উইন্ডোজ কার্যকারিতা ব্যবহার করে IC697BEM711 এর সাথে কনফিগার করা যেতে পারে। কনফিগারেশন সেটিং নির্বাচন করার পরে,ব্যবহারকারীকে RCM এর উপস্থিতি নিশ্চিত করতে বলা হবে. যেকোনো ইনস্টলেশনের চেষ্টা করার আগে সর্বদা প্রোগ্রামার কন্ট্রোলারের ইনস্টলেশন ম্যানুয়াল পড়ুন।

IC697BEM711 সম্পর্কে

IC697BEM711 মডিউল একটি বাস রিসিভার মডিউল। IC697BEM711 মডিউলের বৈশিষ্ট্যগুলির মধ্যে একটি উচ্চ গতির সমান্তরাল বাস সম্প্রসারণ ইন্টারফেস, 7 টি সম্প্রসারণ র্যাকের সমর্থন, সিস্টেম ত্রুটি বিচ্ছিন্নতা,সহজ সফটওয়্যার কনফিগারেশন, এবং মেশিনের শেষ অবস্থা ধরে রাখার জন্য সমর্থন। মডিউলের তিনটি এলইডি সূচক মডিউলের অবস্থা পাশাপাশি বাস সম্প্রসারণ পোর্ট অবস্থা এবং সম্প্রসারণের অবস্থা সরবরাহ করে।IC697BEM711 মডিউল ব্যবহার করে, সর্বাধিক 7 টি অতিরিক্ত আইসি 697 পিএলসি র্যাকের সম্প্রসারণ মোট 15 মিটার ক্যাবল ব্যবহার করে অর্জন করা যেতে পারে। আইসি 697 বিইএম 711 মডিউল পিএলসি শ্যাসিতে একটি স্লট নেয়।মডিউল এর সামনের প্যানেলে দুটি সংযোগকারী প্রদান করা হয়: একটি সংযোগকারী আপস্ট্রিম বা সিপিইউ র্যাকের সাথে সংযোগ স্থাপন করতে ব্যবহৃত হয় এবং অন্য সংযোগকারীটি একটি ডেইজি চেইন বিন্যাসের মাধ্যমে অতিরিক্ত সম্প্রসারণ র্যাকের সাথে সংযোগ স্থাপন করতে ব্যবহৃত হয়।

IC697BEM711 বাস রিসিভার মডিউলটি উইন্ডোজ বা এমএস-ডস প্রোগ্রামিং সফটওয়্যার ফাংশন ব্যবহার করে কনফিগার করা প্রয়োজন। মডিউলের বর্তমান প্রয়োজনীয়তা 0.8 Amps এবং মডিউল এছাড়াও 5 ভোল্ট ডিসি ইনপুট ভোল্টেজ প্রয়োজন. সম্প্রসারণ ইন্টারফেস প্রতি সেকেন্ডে 500 কিলোবাইট পর্যন্ত তথ্য প্রেরণ করতে পারে। সম্প্রসারণ ইন্টারফেস সঙ্গে 15 মিটার পর্যন্ত পরিমাপ একটি তারের ব্যবহার করা যেতে পারে।মডিউলটি ভিএমই স্ট্যান্ডার্ড সি সমর্থন করার জন্য ডিজাইন করা হয়েছে.1. মডিউলটি অর্ডার করার সময়, ক্যাটালগ নম্বর IC697ACC702 সহ টার্মিনেটর প্লাগটিও অর্ডার করা যেতে পারে। তদতিরিক্ত, নিম্নলিখিত I / O তারগুলি অর্ডার করা যেতে পারেঃক্যাটালগ নম্বর IC600WD005A সহ একটি 5 ফুটের তার, ক্যাটালগ নম্বর IC600WD010A সহ একটি 10 ফুটের তার, ক্যাটালগ নম্বর IC600WD025A সহ একটি 25 ফুটের তার এবং ক্যাটালগ নম্বর IC600WD050A সহ একটি 50 ফুটের তার।IC697BEM711 মডিউলটি এর জন্য নির্ধারিত স্লটে ঢোকানোর আগে সিস্টেম পাওয়ার বন্ধ করতে হবে.
