| ব্র্যান্ড: | জিই ফানুক | মডেল: | IC697ALG441 |
|---|---|---|---|
| সিরিজ: | সিরিজ 90-30 | পণ্যের বর্ণনা: | ভোল্টেজ এক্সপেন্ডার মডিউল |
| ইনপুট সংখ্যা: | 16 ইনপুট | ভোল্টেজ ইনপুট পরিসীমা: | 10 থেকে +10 ভোল্ট |
| রূপান্তর হার: | 2 মি.সে | ক্রমাঙ্কন: | ফ্যাক্টরি সেট 10 ভোল্ট +/- 2 mV |
| সর্বাধিক ত্রুটি: | সম্পূর্ণ মানের +/-.03%, মানের +/-.02% | ওয়ারেন্টি: | 1 বছর |
| লক্ষণীয় করা: | 24v ডিসি নেগেটিভ লজিক আউটপুট মডিউল,PLCs ডিজিটাল সার্ভো মডিউল,5V ডিসি ডিজিটাল I O মডিউল |
||

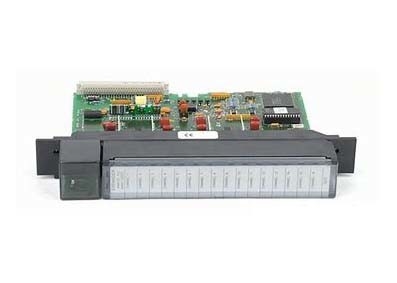

GE Fanuc IC697ALG441 হল GE সিরিজ 90-30 এর জন্য একটি এনালগ ইনপুট এক্সপেন্ডার মডিউল।সম্পূর্ণ অ্যানালগ সাবসিস্টেমে বেস কনভার্টার এবং দুটি এক্সপেন্ডার মডিউল রয়েছে - একটি কারেন্টের জন্য এবং একটি ভোল্টেজের জন্য।এই উপাদানটি হল ভোল্টেজ এক্সপেন্ডার মডিউল এবং এতে 16টি চ্যানেল রয়েছে।এই 16টি ডিফারেনশিয়াল ইনপুটগুলির প্রতিটি 10V পর্যন্ত সংকেত গ্রহণ করে।বর্তমান এক্সপেন্ডার মডিউলের মত, ভোল্টেজ এক্সপেন্ডার অতিরিক্ত ইনপুট প্রদান করে।এটি প্রতি পয়েন্টে কম খরচে করা হয়।সম্পূর্ণ সাবসিস্টেম সর্বোচ্চ 120 পয়েন্ট পর্যন্ত গ্রহণ করতে সক্ষম।এই সিস্টেমটি ব্যবহার করার সময় ব্যবহারকারীর ডিআইপি সুইচ বা জাম্পার কনফিগার করার প্রয়োজন নেই।উইন্ডোজ প্রোগ্রামিং সফটওয়্যার ব্যবহার করে কনফিগার করা সহজ।একটি সাধারণ সাবসিস্টেমে একটি বেস কনভার্টার মডিউল এবং যখন প্রয়োজন হয়, এক বা একাধিক এক্সপান্ডার মডিউল থাকবে।ব্যবহারকারীরা মোট সিস্টেমের ইনপুটের সংখ্যা সর্বোচ্চ 120 পর্যন্ত বাড়াতে পারে। এটি বেস কনভার্টার থেকে সাতটি এক্সপেন্ডার মডিউলের একটি ডেইজি-চেইন তৈরি করে করা হয়।
| ভোল্টেজ ইনপুট পরিসীমা: | -10 থেকে +10 ভোল্ট |
| বর্তমান ইনপুট পরিসীমা: | 4 থেকে 20 mA |
| ক্রমাঙ্কন: | ফ্যাক্টরি সেট 10 ভোল্ট +/- 2mV |
| ইনপুট সংখ্যা: | 16 শীঘ্রই আসছে... ভোল্টেজ ইনপুট |
| মডিউল প্রকার: | এনালগ ইনপুট এক্সপেন্ডার মডিউল |
| শক্তি: | + 5 ভোল্ট |
| ইনপুট ব্যাপ্তি: | ভোল্টেজ: -10 ভোল্ট থেকে +10 ভোল্ট বর্তমান: 4 থেকে 20 মিলিঅ্যাম্প |
| রেজোলিউশন: | ডিফল্ট স্কেলিং (16 বিট) 312.5 মাইক্রোভোল্ট প্রতি LSB ধাপে 0.5 মাইক্রোভোল্ট প্রতি LSB ধাপে 4 থেকে 20 mA-এ ভোল্টেজে 16 বিটের বেশি অনুপস্থিত কোড নেই বর্তমান নোটে 14 বিটের বেশি অনুপস্থিত কোড নেই দ্রষ্টব্য: ব্যবহারকারী স্কেলিং নীচের কোডগুলিতে প্রবর্তন করতে পারে ব্যবহৃত কারণের উপর নির্ভর করে 2 বা 3 বিট। |
| নির্ভুলতা: ক্রমাঙ্কন |
বেস কনভার্টার মডিউলে সম্পূর্ণ স্কেলে ফ্যাক্টরি সেট = 10 ভোল্ট ±2 মিলিভোল্ট।25° C (77°F) এ সর্বাধিক ত্রুটিগুলি হল: বেস কনভার্টার ভোল্টেজ, পূর্ণ স্কেলের ±.01%, বেস কনভার্টার কারেন্টের ±.02%, সম্পূর্ণ স্কেলের ±.05%, মানের এক্সপেন্ডারের ±.1% ভোল্টেজ, সম্পূর্ণ মানের ±.03%, মানের ±.02% এক্সপেন্ডার কারেন্ট, সম্পূর্ণ স্কেলের ±.07%, মানের ±.1% |
| বেস কনভার্টার | ক্রমাগত শূন্য এবং ধনাত্মক সম্পূর্ণ স্কেল (ব্যবহারকারীর স্কেলিং আগে) মানগুলির জন্য স্ব-ক্যালিব্রেট করে।ক্ষেত্র ক্রমাঙ্কন সাধারণত প্রয়োজন হয় না;কোন শূন্য সমন্বয় আছে.বেস কনভার্টারে একটি ট্রিম্পট 10V ইনপুটে সম্পূর্ণ স্কেল মান সামঞ্জস্য করে।জন্য সমালোচনামূলক অ্যাপ্লিকেশনের বার্ধক্যের জন্য ক্ষতিপূরণের জন্য এটি পুনরায় সেট করা যেতে পারে রেফারেন্স |
| নির্ভুলতা: রৈখিকতা | সম্পূর্ণ ঋণাত্মক থেকে পজিটিভ ব্যাপ্তির উপর সম্পূর্ণ স্কেলের ±.02%। |
| তাপমাত্রার গুণাঙ্ক | ±5 PPM প্রতি °C সাধারণত ±15 PPM প্রতি °C সর্বোচ্চ, ভোল্টেজ ±30 PPM প্রতি °C সর্বোচ্চ, বর্তমান |
| ইনপুট প্রতিবন্ধকতা: | ভোল্টেজ ইনপুট: DC AC ইম্পিডেন্সে 10 megohms এর বেশি, 0.47 mfd ক্যাপাসিটরের সাথে সিরিজে 20K ohms।বর্তমান ইনপুট: 250 ওহম, 0.1% নির্ভুল শান্ট |
| সাধারণ মোড প্রত্যাখ্যান: | ভোল্টেজ রেঞ্জ - ANLGCOM টার্মিনালের ক্ষেত্রে পিক সিগন্যাল ইনপুট অবশ্যই +13 এবং –13 ভোল্টের মধ্যে হতে হবে। |
| সংবেদনশীলতা: | উপরের সীমার মধ্যে সাধারণ মোড সংকেতগুলির প্রতিক্রিয়া সাধারণত 70 dB CMRR হয়, 10 ভোল্ট সাধারণ মোডে 0V ইনপুটের জন্য একটি .02% সম্পূর্ণ স্কেল রিডিংয়ের সাথে সম্পর্কিত।দ্রষ্টব্য: সাধারণ মোড সীমার বাইরে ক্রমাগত ইনপুট সংকেতগুলি অ্যালার্ম না ঘটিয়েই অস্বাভাবিক রূপান্তর ঘটাতে পারে৷ |
| ক্রসস্টল্ক: | বেস কনভার্টার মডিউলে উচ্চ-গতির ইনপুটগুলি সন্নিহিত চ্যানেলগুলির মধ্যে কিছু মিথস্ক্রিয়া দেখাতে পারে।এটি সাধারণত প্রভাবিত ইনপুট এবং সন্নিহিত চ্যানেল ইনপুট স্তরের মধ্যে পার্থক্যের 04%।পার্শ্ববর্তী চ্যানেলগুলিতে অনুরূপ স্তর সহ ইনপুটগুলি সাজিয়ে প্রভাবকে হ্রাস করা যেতে পারে।এক্সপেন্ডার ইনপুট চ্যানেলগুলির মধ্যে কোনও পরিমাপযোগ্য মিথস্ক্রিয়া নেই। |
| রূপান্তর হার: |
বেস কনভার্টার ইনপুটগুলি 8টি চ্যানেলের জন্য প্রতি 2.4 ms থেকে 2.8 ms (সর্বোচ্চ) পর্যায়ক্রমে আপডেট করা হয়।বেস কনভার্টার ইনপুটগুলির প্রতিটি স্ক্যানের সময় একটি এক্সপেন্ডার ইনপুট আপডেট করা হয়েছে।এক্সপেন্ডার আপডেটের মধ্যে সময় = 44.8 x N ms (N = উপস্থিত এক্সপান্ডার মডিউলের সংখ্যা)। |
| প্রতিক্রিয়া সময়: |
প্রতিটি ইনপুটে 100 রেডিয়ান/সেকেন্ড (0.01 সেকেন্ড) কাটঅফ সহ একটি কম পাস ফিল্টার রয়েছে।বেস কনভার্টার ইনপুট চ্যানেলে একটি ডিজিটাল ফিল্টার 450 রেডিয়ান/সেকেন্ডে একটি দ্বিতীয় মেরু যোগ করে।একটি নমুনা এবং হোল্ড সম্পূর্ণ রেজোলিউশন বজায় রাখে।শূন্য থেকে সম্পূর্ণ স্কেল ধাপ ইনপুটের জন্য নির্দিষ্ট নির্ভুলতার জন্য সেট করার সময়গুলি নিম্নরূপ: 5.0% 30 মিলিসেকেন্ড 1.0% 42 মিলিসেকেন্ড 0.5% 51 মিলিসেকেন্ড 0.1% 67 মিলিসেকেন্ড |
| ইনপুট সুরক্ষা: | VME ব্যাকপ্লেন থেকে ইনপুটগুলি বিচ্ছিন্ন - কিন্তু ইনপুট চ্যানেলগুলির মধ্যে নয়৷তবে, তারা ওভারভোল্টেজ থেকে নীচে তালিকাভুক্ত স্তরে সুরক্ষিত। |
| আবেগ: | ইনপুটগুলি সাধারণত 1000 ভোল্টের শিখর পর্যন্ত সাধারণ মোড স্যাঁতসেঁতে রিং তরঙ্গ দ্বারা প্রভাবিত হয় না।2500 ভোল্ট পর্যন্ত কমন বা ট্রান্সভার্স মোড কোন ক্ষতি করে না, তবে ক্ষতিগ্রস্ত চ্যানেলের রূপান্তরের সাথে কাকতালীয়ভাবে ঘটলে মাঝে মাঝে খারাপ ডেটা হতে পারে। |
| ক্রমাগত ওভারভোল্টেজ: |
ইনপুট কমপক্ষে 1 মিনিটের জন্য সাধারণ মোড বা সাধারণ মোড 120 VAC বা 125 VDC ফল্টে বেঁচে থাকে।দীর্ঘ সময় ইনপুট বর্তমান সীমিত প্রতিরোধক ক্ষতি হতে পারে. ক্ষতি শুধুমাত্র প্রভাবিত ইনপুট সীমিত. |
| পাওয়ার আবশ্যকতা: | |
| র্যাক ব্যাকপ্লেন |
বেস কনভার্টারের জন্য সর্বাধিক 0.8A (4 ওয়াট) এ +5 ভোল্ট প্রতিটি এক্সপেন্ডার মডিউলের জন্য 0.4A (2 ওয়াট) এ +5 ভোল্ট |
| ফিল্ড সাইড | মডিউল জন্য কোন শক্তি প্রয়োজন;যাইহোক, 4 থেকে 20 mA ইনপুটের জন্য কারেন্ট অবশ্যই ব্যবহারকারীকে সরবরাহ করতে হবে। |
|
120 ভোল্টের এসি |
