পণ্যের বিবরণ:
প্রদান:
|
| ব্র্যান্ড: | জিই ফানুক | মডেল: | IC697ALG440 |
|---|---|---|---|
| সিরিজ: | সিরিজ 90-30 | পণ্যের ধরন: | বর্তমান এক্সপ্যান্ডার মডিউল |
| বর্তমান এক্সপ্যান্ডার মডিউল: | 16 ইনপুট | বর্তমান ইনপুট পরিসীমা: | 4 থেকে 20 মিলিঅ্যাম্প |
| হালনাগাদ হার: | 2.4ms | রেজোলিউশন: | 16 বিট |
| বিশেষভাবে তুলে ধরা: | 2.4ms বর্তমান সম্প্রসারণকারী মডিউল,16 বিট বর্তমান বিস্তৃত মডিউল,জিই ফ্যানুক আইসি 697ALG440 |
||

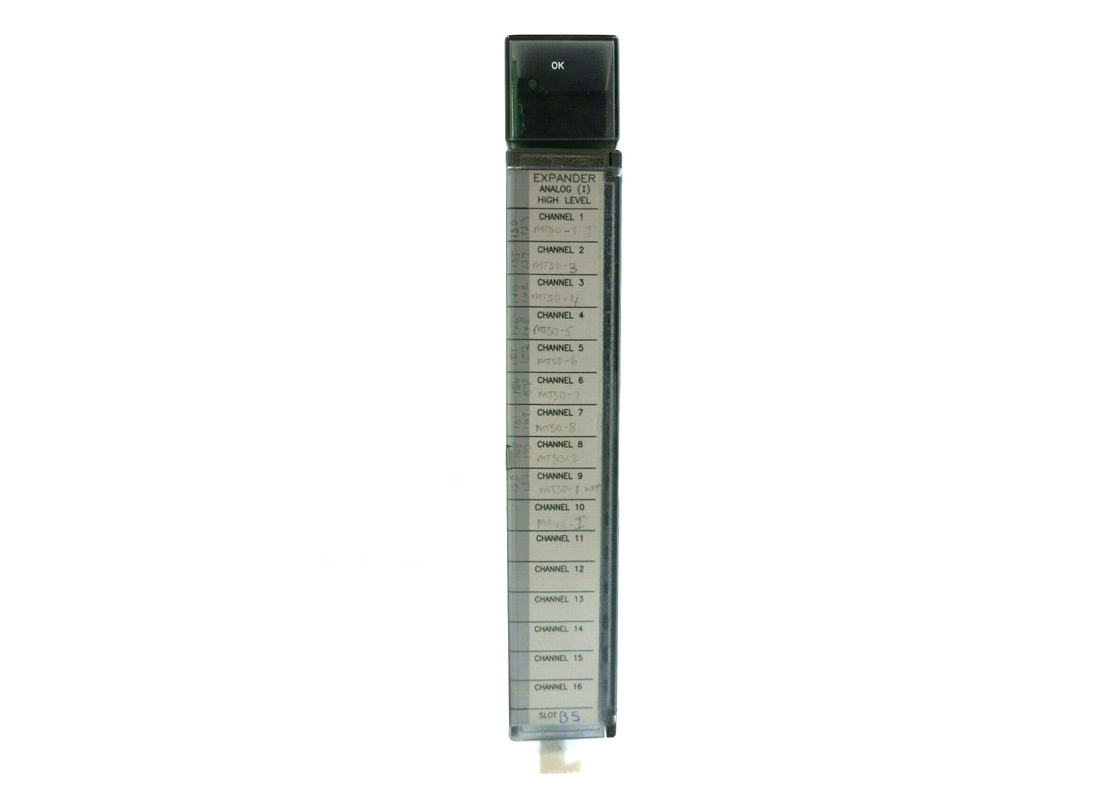

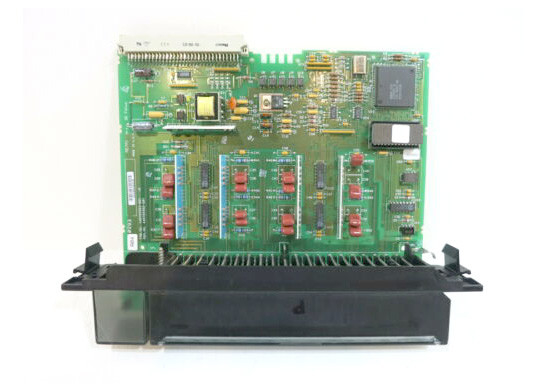

IC697ALG440 একটি বর্তমান এক্সপ্যান্ডার মডিউল, যা একটি জিই সিরিজ 90-30 বেস রূপান্তরকারী মডিউল দিয়ে জুটিবদ্ধ করা যেতে পারে। সমাপ্ত অ্যানালগ উপসিস্টেমটিতে বেস রূপান্তরকারী এবং এক্সপ্যান্ডার মডিউল অন্তর্ভুক্ত রয়েছে।IC697ALG440 এর বর্তমান বা ভোল্টেজের জন্য 16 টি স্বতন্ত্রভাবে কনফিগারযোগ্য ডিফারেনশিয়াল ইনপুট রয়েছে. বেস কনভার্টার পূর্ণ স্কেলে 10 ভোল্ট পর্যন্ত দ্বি-পোলার বা এক-পোলার অ্যানালগ ইনপুট গ্রহণ করে। উপরন্তু, বেস কনভার্টার 4 থেকে 20 মিলিঅ্যাম্পার বর্তমান লুপ সংকেত গ্রহণ করবে।IC697ALG440 প্রতিটি মডিউল ইনপুট চ্যানেলের জন্য পৃথক ব্যবহারকারীর স্কেলিং প্রদান করে. সম্পূর্ণ সাবসিস্টেম সর্বাধিক 120 টি ইনপুট গ্রহণ করে। জাম্পার এবং ডিআইপি সুইচগুলির প্রয়োজন নেই এবং বেস রূপান্তরকারীর জন্য দ্রুত আপডেটের হার স্বাভাবিক।কনফিগারেশন উইন্ডোজ বা MS-DOS সফটওয়্যার ফাংশন সঙ্গে সামঞ্জস্যপূর্ণ.
ইনপুটগুলি সিপিইউ ব্যবহারের জন্য বা ভিএমই ব্যাকপ্লেনের মাধ্যমে অ্যানালগ ইনপুট অ্যাক্সেস করার জন্য নিয়ামকদের জন্য ডিজিটাল ফর্মে রূপান্তরিত হয়। ইনপুটগুলি অস্থায়ী এবং স্থিতিশীল অবস্থায় ওভারভোল্টেজ অবস্থার বিরুদ্ধে সুরক্ষিত।প্রোগ্রামযোগ্য কন্ট্রোলারে অ্যানালগ ইনপুটগুলির মাধ্যমে শতাংশ এআই রেফারেন্স ব্যবহার করা হয়; তবে, বর্তমানে সর্বোচ্চ 8k শব্দ মেমরি উপলব্ধ। প্রতিটি ইনপুট চ্যানেল 16 বিট এ % এআই মেমরির একটি শব্দ ব্যবহার করতে সেট করা হয়।কনফিগারেশন এমএস-ডস বা উইন্ডোজ সফটওয়্যার ব্যবহারের মাধ্যমে চালানো হয়. একটি অপসারণযোগ্য টার্মিনাল বোর্ড ব্যবহার করার জন্য ফিল্ড তারের উপলব্ধ, এবং মডিউল সঠিক প্রতিস্থাপন জন্য যান্ত্রিকভাবে কী করা হয়।যা পূর্বে উল্লেখ করা হয়েছে, জাম্পার এবং/অথবা ডিআইপি সুইচগুলির প্রয়োজন নেই।
| ভোল্টেজ ইনপুট পরিসীমাঃ | -১০ থেকে +১০ ভোল্ট |
| বর্তমান ইনপুট পরিসীমাঃ | ৪ থেকে ২০ এমএ |
| ক্যালিব্রেশনঃ | কারখানার সেট 10 ভোল্ট +/- 2mV |
| ইনপুট সংখ্যাঃ | 16 বর্তমান ইনপুট |
| মডিউল টাইপঃ | এনালগ ইনপুট এক্সপ্যান্ডার মডিউল |
| শক্তিঃ | + ৫ ভোল্ট |
| ইনপুট রেঞ্জঃ | ভোল্টেজঃ ¥10 ভোল্ট থেকে +10 ভোল্ট বর্তমানঃ 4 থেকে 20 মিলিঅ্যাম্পার |
| রেজল্যুশন: | ডিফল্ট স্কেলিং (16 বিট) ভোল্টেজে প্রতি LSB ধাপে 312.5 মাইক্রোভোল্ট 0.5 মাইক্রোঅ্যাম্পার প্রতি LSB ধাপে 4 থেকে 20 এমএ ভোল্টেজে 16 বিটের বেশি কোড অনুপস্থিত বর্তমানের 14 বিটের বেশি কোড অনুপস্থিত NOTE:ব্যবহারকারীর স্কেলিং ব্যবহার করা ফ্যাক্টরগুলির উপর নির্ভর করে নিম্ন 2 বা 3 বিটগুলিতে বাদ দেওয়া কোডগুলি প্রবর্তন করতে পারে. |
| সঠিকতাঃ ক্যালিব্রেশন |
বেস কনভার্টার মডিউলে পূর্ণ স্কেলে কারখানার সেট = 10 ভোল্ট ± 2 মিলিভোল্ট। 25°C (77°F) এ সর্বাধিক ত্রুটিগুলি হলঃ বেস কনভার্টার ভোল্টেজ, পূর্ণ স্কেলের ±.01%, মান বেস কনভার্টার বর্তমানের ±.02%, ±।পূর্ণ স্কেলের ০৫%, এক্সপ্যান্ডার ভোল্টেজের মানের ±.১%, পূর্ণ মানের ±.০৩% এবং এক্সপ্যান্ডার বর্তমানের মানের ±.০২% পূর্ণ স্কেলের ±.০৭%, মানের ±.১% |
| বেস কনভার্টার | শূন্য এবং ধনাত্মক পূর্ণ স্কেল (ব্যবহারকারীর স্কেলিংয়ের আগে) মানগুলির জন্য ক্রমাগত স্ব-ক্যালিব্রেট করে। ক্ষেত্রের ক্যালিব্রেশন সাধারণত প্রয়োজন হয় না; শূন্য সমন্বয় নেই।বেস কনভার্টার উপর একটি trimpot 10V ইনপুট এ পূর্ণ স্কেল মান সামঞ্জস্য. সমালোচনামূলক অ্যাপ্লিকেশনের জন্য এটি পুনরায় সেট করা যেতে পারে রেফারেন্স |
| নির্ভুলতাঃ রৈখিকতা | পুরো নেতিবাচক থেকে ধনাত্মক পরিসরে পূর্ণ স্কেলের ±.০২% |
| তাপমাত্রা সহগ | ±5 পিপিএম প্রতি °C প্রচলিত ±15 পিপিএম প্রতি °C সর্বোচ্চ, ভোল্টেজ ±30 পিপিএম প্রতি °C সর্বোচ্চ, বর্তমান |
| ইনপুট প্রতিবন্ধকতাঃ | ভোল্টেজ ইনপুটঃ ডিসি এসি প্রতিবন্ধকতা এ 10 মেগাহোমের বেশি, 0.47 এমএফডি ক্যাপাসিটরের সাথে সিরিজে 20K ওহম। বর্তমান ইনপুটঃ 250 ওহম, 0.1% নির্ভুলতা শন্ট |
| সাধারণ মোড প্রত্যাখ্যানঃ | ভোল্টেজ রেঞ্জ - ANLGCOM টার্মিনালের সাথে সম্পর্কিত শীর্ষ সংকেত ইনপুট +13 এবং ¢13 ভোল্টের মধ্যে হতে হবে। |
| সংবেদনশীলতা: | উপরের সীমার মধ্যে সাধারণ মোড সংকেতগুলির প্রতিক্রিয়া সাধারণত 70 ডিবি সিএমআরআর হয়, যা 10 ভোল্ট সাধারণ মোডে 0V ইনপুটের জন্য 0.02% পূর্ণ স্কেল রিডিংয়ের সাথে মিলে যায়। দ্রষ্টব্যঃসাধারণ মোড পরিসরের বাইরে অবিচ্ছিন্ন ইনপুট সংকেত অ্যালার্ম সৃষ্টি না করে অস্বাভাবিক রূপান্তর হতে পারে. |
| ক্রসস্টকঃ | বেস কনভার্টার মডিউলের উচ্চ গতির ইনপুটগুলি পার্শ্ববর্তী চ্যানেলগুলির মধ্যে কিছু মিথস্ক্রিয়া প্রদর্শন করতে পারে। এটি সাধারণত হয়।প্রভাবিত ইনপুট এবং সংলগ্ন চ্যানেল ইনপুট স্তরের মধ্যে পার্থক্যের 04%. পার্শ্ববর্তী চ্যানেলগুলিতে অনুরূপ স্তরের ইনপুটগুলি সাজিয়ে এই প্রভাবকে হ্রাস করা যায়। এক্সপ্যান্ডার ইনপুট চ্যানেলগুলির মধ্যে কোনও পরিমাপযোগ্য মিথস্ক্রিয়া নেই। |
| রূপান্তর হারঃ |
বেস কনভার্টার ইনপুটগুলি প্রায় প্রতি 2.4 এমএস থেকে 2.8 এমএস (সর্বোচ্চ) সর্বমোট 8 টি চ্যানেলের জন্য ধারাবাহিকভাবে আপডেট করা হয়। বেস কনভার্টার ইনপুটগুলির প্রতিটি স্ক্যানের সময় একটি এক্সপ্যান্ডার ইনপুট আপডেট করা হয়।এক্সপ্যান্ডার আপডেটের মধ্যে সময় = 44.8 x এন এম এস (N = এক্সপ্যান্ডার মডিউল সংখ্যা উপস্থিত) |
| প্রতিক্রিয়া সময়ঃ |
প্রতিটি ইনপুটটিতে 100 রেডিয়ান / সেকেন্ড (0.01 সেকেন্ড) কাটফ সহ একটি নিম্ন পাস ফিল্টার রয়েছে। বেস রূপান্তরকারী ইনপুট চ্যানেলে একটি ডিজিটাল ফিল্টার 450 রেডিয়ান / সেকেন্ডে দ্বিতীয় মেরু যুক্ত করে।একটি নমুনা এবং রাখা পূর্ণ রেজোলিউশন বজায় রাখে. শূন্য থেকে পূর্ণ স্কেল ধাপের ইনপুটের জন্য নির্দিষ্ট নির্ভুলতার সাথে স্থির করার সময়গুলি নিম্নরূপঃ 5.০% ৩০ মিলিসেকেন্ড 1.০% ৪২ মিলিসেকেন্ড 0৫১ মিলিসেকেন্ড 0.১% ৬৭ মিলিসেকেন্ড |
| ইনপুট সুরক্ষাঃ | ভিএমই ব্যাকপ্লেন থেকে বিচ্ছিন্ন ইনপুট - তবে ইনপুট চ্যানেলগুলির মধ্যে নয়। তবে তারা নীচে তালিকাভুক্ত স্তরে ওভারভোল্টেজ থেকে সুরক্ষিত। |
| ইম্পলসঃ | ইনপুটগুলি সাধারণত 1000 ভোল্ট পর্যন্ত সাধারণ মোড ডাম্পড রিং তরঙ্গ দ্বারা প্রভাবিত হয় না। 2500 ভোল্ট পর্যন্ত সাধারণ বা ট্রান্সভার্স মোড পিকগুলি কোনও ক্ষতি করে না,কিন্তু তারা প্রভাবিত চ্যানেলের রূপান্তর সঙ্গে ঘটবে যদি মাঝে মাঝে খারাপ তথ্য কারণ হতে পারে. |
| ক্রমাগত ওভারভোল্টেজঃ |
ইনপুটগুলি কমপক্ষে 1 মিনিটের জন্য সাধারণ মোড বা স্বাভাবিক মোড 120 ভিএসি বা 125 ভিডিসি ত্রুটি থেকে বেঁচে থাকে। দীর্ঘ সময় ইনপুট বর্তমান সীমাবদ্ধ প্রতিরোধক ক্ষতি হতে পারে। ক্ষতি শুধুমাত্র প্রভাবিত ইনপুট সীমাবদ্ধ। |
| শক্তির প্রয়োজনীয়তাঃ | |
| র্যাক ব্যাকপ্লেন |
+5 ভোল্ট 0.8A (4 ওয়াট) সর্বোচ্চ বেস কনভার্টার জন্য প্রতিটি এক্সপ্যান্ডার মডিউলের জন্য 0.4A (2 ওয়াট) এ +5 ভোল্ট |
| মাঠের পাশ | মডিউলের জন্য কোন শক্তি প্রয়োজন হয় না; তবে, 4 থেকে 20 mA ইনপুটের জন্য বর্তমান ব্যবহারকারীর সরবরাহ করা উচিত। |
