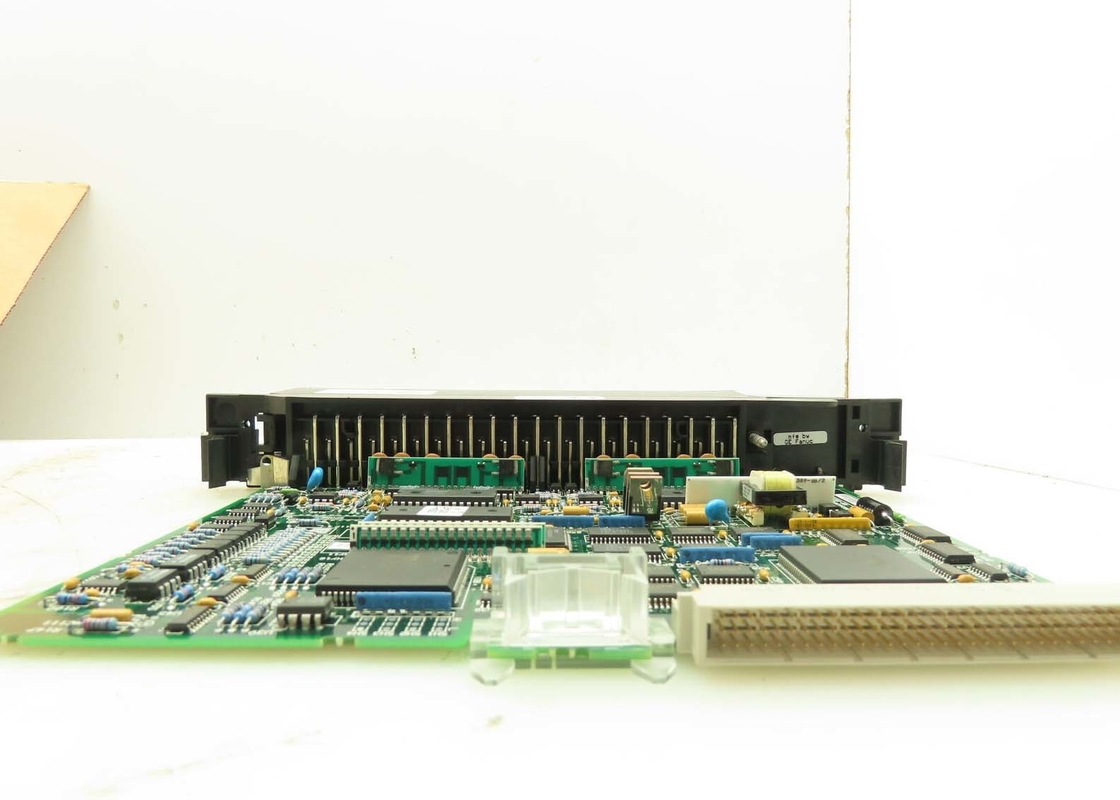

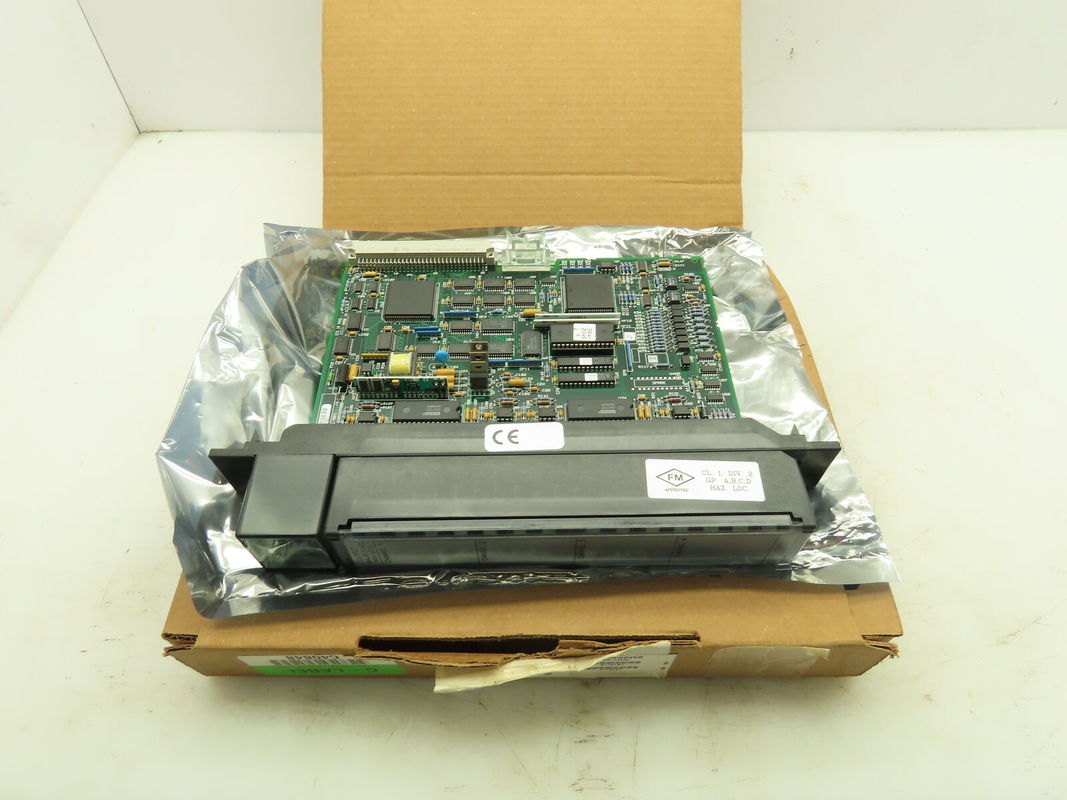

GE FANUC IC697ALG320 , high-level analog output module , Series 90-30

GE FANUC IC697ALG320, উচ্চ স্তরের এনালগ আউটপুট মডিউল,

সিরিজ ৯০-৩০

পণ্যের বর্ণনা

IC697ALG320 একটি উচ্চ স্তরের এনালগ আউটপুট মডিউল এবং GE সিরিজ 90-30 মডিউলগুলির সাথে সম্পূর্ণরূপে সামঞ্জস্যপূর্ণ। ভোল্টেজ এবং বর্তমান আউটপুটগুলি একক মডিউলে রয়েছে,এবং আউটপুট মডিউল হয় বর্তমান বা ভোল্টেজ জন্য পৃথকভাবে কনফিগার করা চার আউটপুট আছে. অতিরিক্তভাবে মডিউলটি দ্বি-পোলার বা ইউনিপোলার আউটপুট সরবরাহ করে। IC697ALG320 অ্যানালগ আউটপুট সিস্টেম 0 থেকে 22 সরবরাহ করে।প্রতিটি আউটপুট চ্যানেলে পৃথক ব্যবহারকারীর স্কেলিং সহ 5 মিলিঅ্যাম্পায়ার বর্তমান লুপ সংকেতএই বিশেষ আউটপুট সিস্টেমের একটি দ্রুত আপডেট হার রয়েছে এবং কনফিগারেশনের জন্য কোনও জাম্পার বা ডিআইপি স্যুইচ প্রয়োজন হয় না। এটি নন-ভোলটাইল EEPROM মেমরিতে সঞ্চিত ডেটা দিয়ে কারখানার ক্যালিব্রেট করা হয়।IC697ALG এর কনফিগারেশন MS-DOS বা উইন্ডোজ প্রোগ্রামিং সফটওয়্যার ব্যবহার করে সহজ.

পিএলসির জন্য উচ্চ স্তরের এনালগ আউটপুট পিএলসি ব্যাকপ্লেনে অ্যাক্সেস করে সিপিইউ বা অন্যান্য নিয়ামক থেকে ডিজিটাল ডেটা গ্রহণ করে।আউটপুট তারপর একটি ডি / এ রূপান্তরকারী দ্বারা দশ ভোল্ট পর্যন্ত এনালগ আউটপুট রূপান্তরিত হয়. বেসিক কনভার্টার 16 বিট রেজোলিউশন 14 বিট monotonicity সঙ্গে উপলব্ধ করা হয়.আউটপুটগুলি ব্যাকপ্লেন থেকে বিচ্ছিন্ন করা হয় যাতে তারা স্থিতিশীল অবস্থা বা অস্থায়ী ওভারভোল্টেজ অবস্থার বিরুদ্ধে সুরক্ষিত থাকেযদিও এই অ্যানালগ সিস্টেমের জন্য প্রত্যাশিত আউটপুট লোড রয়েছে যা ফ্লোটিং হবে বা একই সম্ভাবনার সাথে আবদ্ধ হবে, এটি 0 পর্যন্ত অনুমতি দেওয়ার জন্য ডিজাইন করা হয়েছে।5 আউটপুটগুলির মধ্যে ভিডিসি সম্মতি ভোল্টেজ পার্থক্য. এটি গ্রাউন্ড লুপের স্রোত বা ত্রুটিগুলিকে প্রতিরোধ করে। অতিরিক্তভাবে, প্রয়োজন হলে উচ্চ ফ্রিকোয়েন্সি গোলমালের প্রচুর পরিমাণে আউটপুটগুলি সঠিকভাবে কাজ করবে।

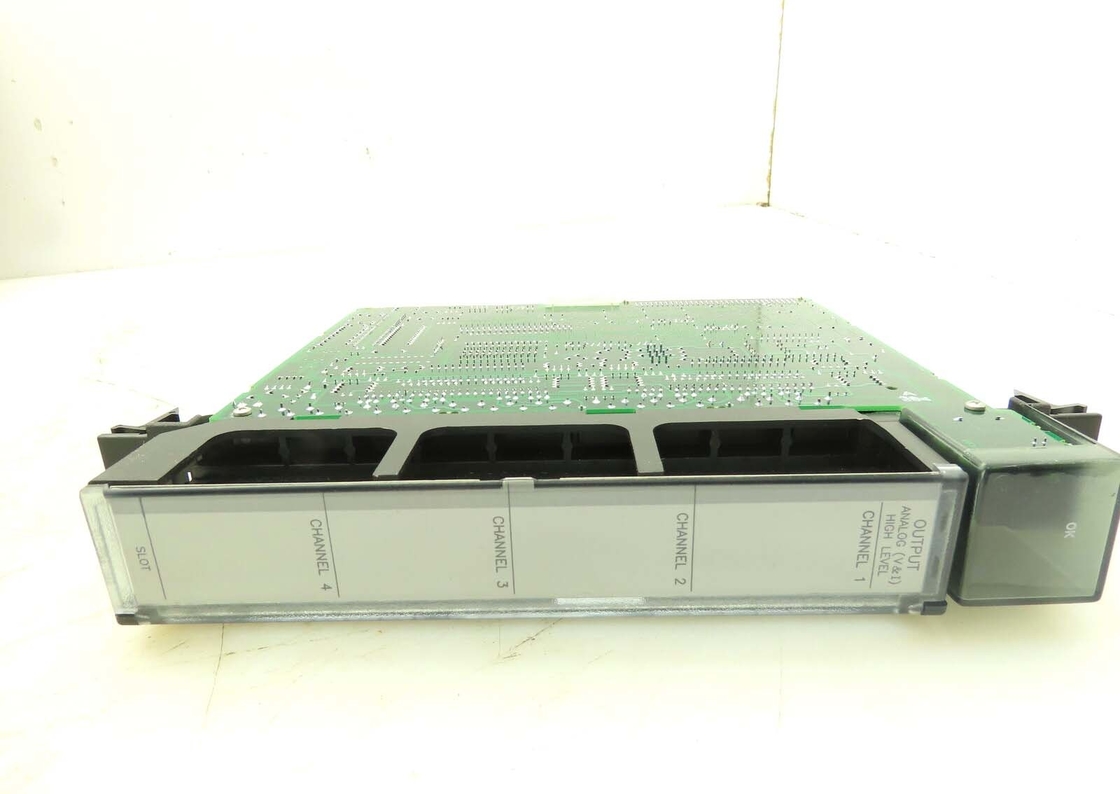

IC697ALG320 মডিউলটি ব্যবহারকারীর ডিভাইস থেকে সংযুক্ত করার জন্য, মডিউলের সামনের অংশে মাউন্ট করা 40 টি টার্মিনাল সংযোগকারী ব্লকটিতে স্ক্রু টার্মিনালগুলি ব্যবহার করুন।সব ক্ষেত্র সংযোগ ভাল গ্রেড সঙ্গে I / O টার্মিনাল বোর্ড থেকে তারযুক্ত করা উচিত, বাঁকা সুরক্ষিত যন্ত্রপাতি ক্যাবল।

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য

বিশেষ উল্লেখ
