DIP সুইচ 20mA বেস কনভার্টার মডিউল GE FANUC IC697ALG230 সিরিজ 90-30

Name: DIP সুইচ 20mA বেস কনভার্টার মডিউল GE FANUC IC697ALG230 সিরিজ 90-30
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: IC697ALG230
Price: 100000.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	আমেরিকা
পরিচিতিমুলক নাম:	GE
মডেল নম্বার:	IC697ALG230

বিস্তারিত তথ্য

উৎপত্তি স্থল:

আমেরিকা

পরিচিতিমুলক নাম:

মডেল নম্বার:

IC697ALG230

ব্র্যান্ড:

জিই ফানুক

মডেল:

IC697ALG230

সিরিজ:

সিরিজ 90-30

পণ্যের ধরন:

বেস কনভার্টার মডিউল

ইনপুট:

8 ডিফারেনশিয়াল ইনপুট

ভোল্টেজ ইনপুট পরিসীমা:

-10 থেকে +10V

বর্তমান ইনপুট পরিসীমা:

4 থেকে 20ma

হালনাগাদ হার:

2.4-2.8 ms

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

ডিআইপি সুইচগুলি বেস কনভার্টর মডিউল

20 এমএ বেস রূপান্তরকারী মডিউল

জিই ফ্যানুক আইসি 697ALG230

ট্রেডিং তথ্য

ন্যূনতম চাহিদার পরিমাণ:

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

মূল বাক্সে নতুন

ডেলিভারি সময়:

5-8 কার্য দিবস

পরিশোধের শর্ত:

টি / টি

যোগানের ক্ষমতা:

100

পণ্যের বর্ণনা

GE FANUC IC697ALG230, বেস কনভার্টার মডিউল, সিরিজ 90-30, পাওয়ার 5 ভোল্ট

পণ্যের বর্ণনা

IC697ALG230 হল একটি বেস কনভার্টার মডিউল যা GE সিরিজ 90-30 এর একটি বর্তমান এক্সপ্যান্ডার মডিউলের সাথে জুটিবদ্ধ করা যেতে পারে। সম্পূর্ণ অ্যানালগ উপসিস্টেমে বেস কনভার্টার এবং এক্সপ্যান্ডার মডিউল অন্তর্ভুক্ত রয়েছে;কিন্তু, বেস কনভার্টার IC697ALG230 এর আটটি ডিফারেনশিয়াল ইনপুট রয়েছে যা বর্তমান বা ভোল্টেজের জন্য পৃথকভাবে কনফিগারযোগ্য।বেস কনভার্টার সম্পূর্ণ স্কেলে 10 ভোল্ট পর্যন্ত বিপোলার বা ইউনিপোলার অ্যানালগ ইনপুট গ্রহণ করে. অতিরিক্তভাবে, বেস রূপান্তরকারী প্রয়োজন অনুযায়ী 4 থেকে 20 মিলিঅ্যাম্পের বর্তমান লুপ সংকেত গ্রহণ করে। মডিউলের প্রতিটি ইনপুট চ্যানেলে পৃথক ব্যবহারকারীর স্কেলিংও রয়েছে।কোন jumpers বা ডিআইপি সুইচ এই ইউনিট সঙ্গে কনফিগার করতে, এবং একটি দ্রুত আপডেট হার বেস রূপান্তরকারী জন্য সাধারণ। কনফিগারেশন উইন্ডোজ বা এমএস-ডস সফ্টওয়্যার ফাংশন উভয় সঙ্গে সহজ।

IC697ALG230 মডিউল সিপিইউ ব্যবহারের জন্য বা ভিএমই ব্যাকপ্লেনের মাধ্যমে অ্যানালগ ইনপুট অ্যাক্সেস করার জন্য অন্যান্য নিয়ামকদের জন্য ডিজিটাল ফর্মটিতে ইনপুটগুলি রূপান্তর করে। সমস্ত রূপান্তরিত ডেটা 2 ′′s পরিপূরক হিসাবে উপস্থাপিত হয়,এবং বেসিক কনভার্টার 14 বিট রেজোলিউশনে. একটি ওভারস্যাম্পলিং এবং গড় কৌশল এই রেজোলিউশন আরও উন্নত করতে পারে। সমস্ত ইনপুট অস্থায়ী এবং স্থিতিশীল রাষ্ট্রের ওভারভোল্টেজ অবস্থার বিরুদ্ধে সুরক্ষিত।অ্যানালগ ইনপুট মাধ্যমে এআই রেফারেন্স শতাংশ প্রোগ্রামযোগ্য নিয়ামক ব্যবহার করা হয়প্রতিটি ইনপুট চ্যানেল 16 বিটের %AI মেমরির একটি শব্দ ব্যবহার করতে সেট করা আছে।MS-DOS বা উইন্ডোজ সফটওয়্যারের কনফিগারেশন ফাংশন ব্যবহার করে কনফিগারেশন সম্পন্ন হয়অতিরিক্তভাবে, একটি অপসারণযোগ্য টার্মিনাল বোর্ডের জন্য ক্ষেত্রের তারের তৈরি করা হয়। সঠিক প্রতিস্থাপনের জন্য মডিউলটি যান্ত্রিকভাবে কী করা হয়।I/O রেফারেন্সগুলি ব্যবহারকারীর দ্বারা কনফিগারযোগ্য যা জাম্পার বা ডিআইপি সুইচগুলির প্রয়োজনীয়তা দূর করে.

টেকনিক্যাল স্পেসিফিকেশন

ভোল্টেজ ইনপুট পরিসীমাঃ	-১০ থেকে +১০ ভোল্ট
বর্তমান ইনপুট পরিসীমাঃ	৪ থেকে ২০ এমএ
ক্যালিব্রেশনঃ	কারখানার সেট 10 ভোল্ট +/- 2mV
ইনপুট সংখ্যাঃ	৮টি ডিফারেনশিয়াল ইনপুট
মডিউল টাইপঃ	বেস কনভার্টার
শক্তিঃ	+ ৫ ভোল্ট

প্রযুক্তিগত তথ্য

স্পেসিফিকেশন*

ইনপুট রেঞ্জঃ	ভোল্টেজঃ ¥10 ভোল্ট থেকে +10 ভোল্ট বর্তমানঃ 4 থেকে 20 মিলিঅ্যাম্পার
রেজল্যুশন:	ডিফল্ট স্কেলিং (16 বিট) ভোল্টেজে প্রতি LSB ধাপে 312.5 মাইক্রোভোল্ট 0.5 মাইক্রোঅ্যাম্পার প্রতি LSB ধাপে 4 থেকে 20 এমএ ভোল্টেজে 16 বিটের বেশি কোড অনুপস্থিত বর্তমানের 14 বিটের বেশি কোড অনুপস্থিত NOTE:ব্যবহারকারীর স্কেলিং ব্যবহার করা ফ্যাক্টরগুলির উপর নির্ভর করে নিম্ন 2 বা 3 বিটগুলিতে বাদ দেওয়া কোডগুলি প্রবর্তন করতে পারে.
সঠিকতাঃ ক্যালিব্রেশন	বেস কনভার্টার মডিউলে পূর্ণ স্কেলে কারখানার সেট = 10 ভোল্ট ± 2 মিলিভোল্ট। 25°C (77°F) এ সর্বাধিক ত্রুটিগুলি হলঃ বেস কনভার্টার ভোল্টেজ, পূর্ণ স্কেলের ±.01%, মান বেস কনভার্টার বর্তমানের ±.02%, ±।পূর্ণ স্কেলের ০৫%, এক্সপ্যান্ডার ভোল্টেজের মানের ±.১%, পূর্ণ মানের ±.০৩% এবং এক্সপ্যান্ডার বর্তমানের মানের ±.০২% পূর্ণ স্কেলের ±.০৭%, মানের ±.১%
বেস কনভার্টার	শূন্য এবং ধনাত্মক পূর্ণ স্কেল (ব্যবহারকারীর স্কেলিংয়ের আগে) মানগুলির জন্য ক্রমাগত স্ব-ক্যালিব্রেট করে। ক্ষেত্রের ক্যালিব্রেশন সাধারণত প্রয়োজন হয় না; শূন্য সমন্বয় নেই।বেস কনভার্টার উপর একটি trimpot 10V ইনপুট এ পূর্ণ স্কেল মান সামঞ্জস্য. সমালোচনামূলক অ্যাপ্লিকেশনের জন্য এটি পুনরায় সেট করা যেতে পারে রেফারেন্স
নির্ভুলতাঃ রৈখিকতা	পুরো নেতিবাচক থেকে ধনাত্মক পরিসরে পূর্ণ স্কেলের ±.০২%
তাপমাত্রা সহগ	±5 পিপিএম প্রতি °C প্রচলিত ±15 পিপিএম প্রতি °C সর্বোচ্চ, ভোল্টেজ ±30 পিপিএম প্রতি °C সর্বোচ্চ, বর্তমান
ইনপুট প্রতিবন্ধকতাঃ	ভোল্টেজ ইনপুটঃ ডিসি এসি প্রতিবন্ধকতা এ 10 মেগাহোমের বেশি, 0.47 এমএফডি ক্যাপাসিটরের সাথে সিরিজে 20K ওহম। বর্তমান ইনপুটঃ 250 ওহম, 0.1% নির্ভুলতা শন্ট
সাধারণ মোড প্রত্যাখ্যানঃ	ভোল্টেজ রেঞ্জ - ANLGCOM টার্মিনালের সাথে সম্পর্কিত শীর্ষ সংকেত ইনপুট +13 এবং ¢13 ভোল্টের মধ্যে হতে হবে।
সংবেদনশীলতা:	উপরের সীমার মধ্যে সাধারণ মোড সংকেতগুলির প্রতিক্রিয়া সাধারণত 70 ডিবি সিএমআরআর হয়, যা 10 ভোল্ট সাধারণ মোডে 0V ইনপুটের জন্য 0.02% পূর্ণ স্কেল রিডিংয়ের সাথে মিলে যায়। দ্রষ্টব্যঃসাধারণ মোড পরিসরের বাইরে অবিচ্ছিন্ন ইনপুট সংকেত অ্যালার্ম সৃষ্টি না করে অস্বাভাবিক রূপান্তর হতে পারে.
ক্রসস্টকঃ	বেস কনভার্টার মডিউলের উচ্চ গতির ইনপুটগুলি পার্শ্ববর্তী চ্যানেলগুলির মধ্যে কিছু মিথস্ক্রিয়া প্রদর্শন করতে পারে। এটি সাধারণত হয়।প্রভাবিত ইনপুট এবং সংলগ্ন চ্যানেল ইনপুট স্তরের মধ্যে পার্থক্যের 04%. পার্শ্ববর্তী চ্যানেলগুলিতে অনুরূপ স্তরের ইনপুটগুলি সাজিয়ে এই প্রভাবকে হ্রাস করা যায়। এক্সপ্যান্ডার ইনপুট চ্যানেলগুলির মধ্যে কোনও পরিমাপযোগ্য মিথস্ক্রিয়া নেই।
রূপান্তর হারঃ	বেস কনভার্টার ইনপুটগুলি প্রায় প্রতি 2.4 এমএস থেকে 2.8 এমএস (সর্বোচ্চ) সর্বমোট 8 টি চ্যানেলের জন্য ধারাবাহিকভাবে আপডেট করা হয়। বেস কনভার্টার ইনপুটগুলির প্রতিটি স্ক্যানের সময় একটি এক্সপ্যান্ডার ইনপুট আপডেট করা হয়।এক্সপ্যান্ডার আপডেটের মধ্যে সময় = 44.8 x এন এম এস (N = এক্সপ্যান্ডার মডিউল সংখ্যা উপস্থিত)

প্রতিক্রিয়া সময়ঃ	প্রতিটি ইনপুটটিতে 100 রেডিয়ান / সেকেন্ড (0.01 সেকেন্ড) কাটফ সহ একটি নিম্ন পাস ফিল্টার রয়েছে। বেস রূপান্তরকারী ইনপুট চ্যানেলে একটি ডিজিটাল ফিল্টার 450 রেডিয়ান / সেকেন্ডে দ্বিতীয় মেরু যুক্ত করে।একটি নমুনা এবং রাখা পূর্ণ রেজোলিউশন বজায় রাখে. শূন্য থেকে পূর্ণ স্কেল ধাপের ইনপুটের জন্য নির্দিষ্ট নির্ভুলতার সাথে স্থির করার সময়গুলি নিম্নরূপঃ 5.০% ৩০ মিলিসেকেন্ড 1.০% ৪২ মিলিসেকেন্ড 0৫১ মিলিসেকেন্ড 0.১% ৬৭ মিলিসেকেন্ড
ইনপুট সুরক্ষাঃ	ভিএমই ব্যাকপ্লেন থেকে বিচ্ছিন্ন ইনপুট - তবে ইনপুট চ্যানেলগুলির মধ্যে নয়। তবে তারা নীচে তালিকাভুক্ত স্তরে ওভারভোল্টেজ থেকে সুরক্ষিত।
ইম্পলসঃ	ইনপুটগুলি সাধারণত 1000 ভোল্ট পর্যন্ত সাধারণ মোড ডাম্পড রিং তরঙ্গ দ্বারা প্রভাবিত হয় না। 2500 ভোল্ট পর্যন্ত সাধারণ বা ট্রান্সভার্স মোড পিকগুলি কোনও ক্ষতি করে না,কিন্তু তারা প্রভাবিত চ্যানেলের রূপান্তর সঙ্গে ঘটবে যদি মাঝে মাঝে খারাপ তথ্য কারণ হতে পারে.
ক্রমাগত ওভারভোল্টেজঃ	ইনপুটগুলি কমপক্ষে 1 মিনিটের জন্য সাধারণ মোড বা স্বাভাবিক মোড 120 ভিএসি বা 125 ভিডিসি ত্রুটি থেকে বেঁচে থাকে। দীর্ঘ সময় ইনপুট বর্তমান সীমাবদ্ধ প্রতিরোধক ক্ষতি হতে পারে। ক্ষতি শুধুমাত্র প্রভাবিত ইনপুট সীমাবদ্ধ।
শক্তির প্রয়োজনীয়তাঃ
র্যাক ব্যাকপ্লেন	+5 ভোল্ট 0.8A (4 ওয়াট) সর্বোচ্চ বেস কনভার্টার জন্য প্রতিটি এক্সপ্যান্ডার মডিউলের জন্য 0.4A (2 ওয়াট) এ +5 ভোল্ট
মাঠের পাশ	মডিউলের জন্য কোন শক্তি প্রয়োজন হয় না; তবে, 4 থেকে 20 mA ইনপুটের জন্য বর্তমান ব্যবহারকারীর সরবরাহ করা উচিত।

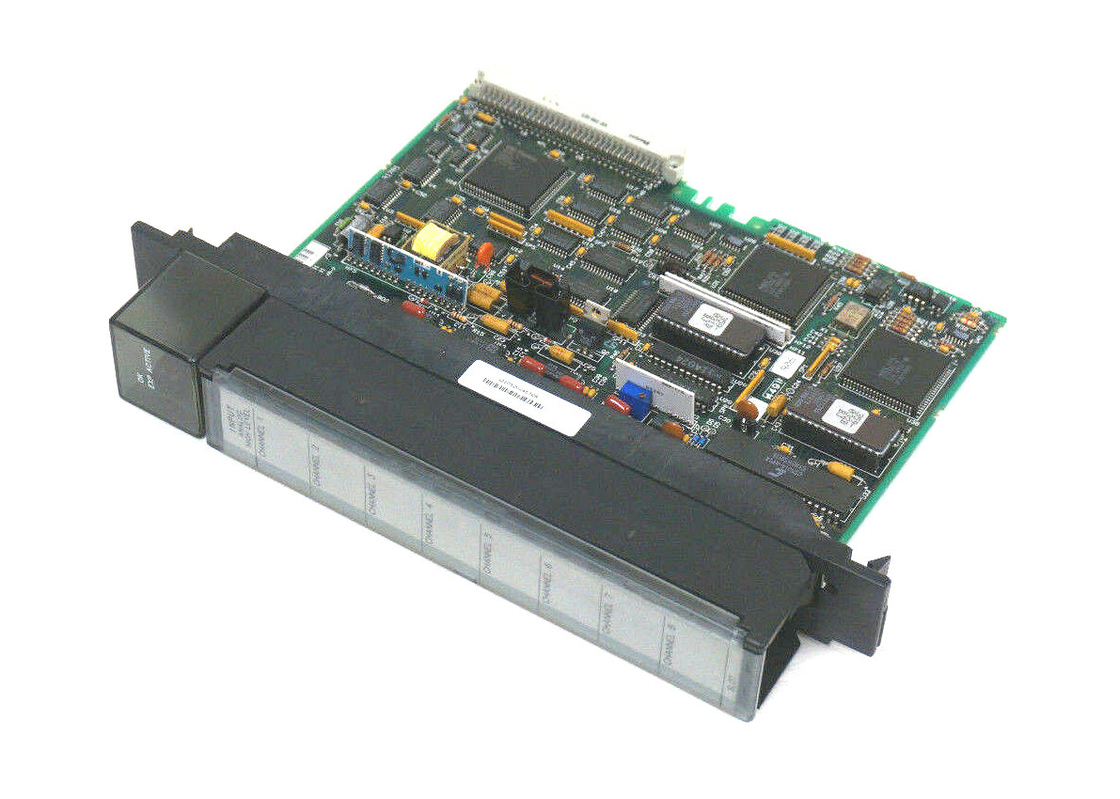

DIP সুইচ 20mA বেস কনভার্টার মডিউল GE FANUC IC697ALG230 সিরিজ 90-30 0

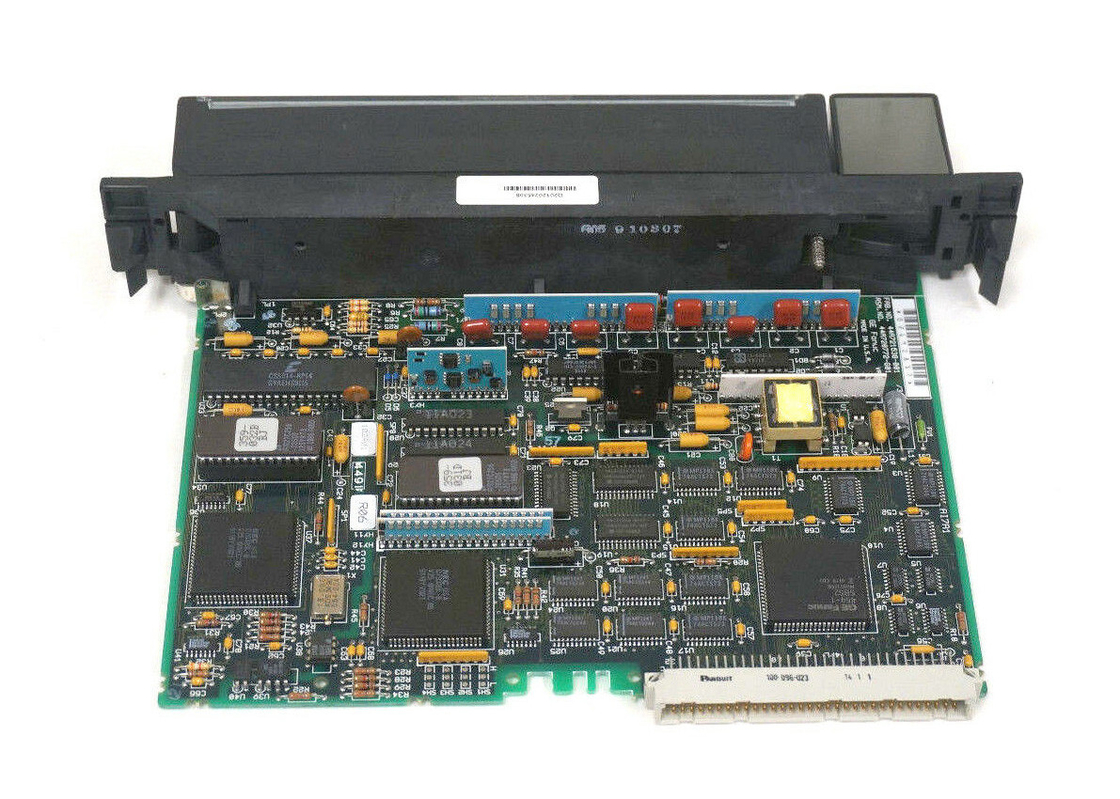

DIP সুইচ 20mA বেস কনভার্টার মডিউল GE FANUC IC697ALG230 সিরিজ 90-30 1

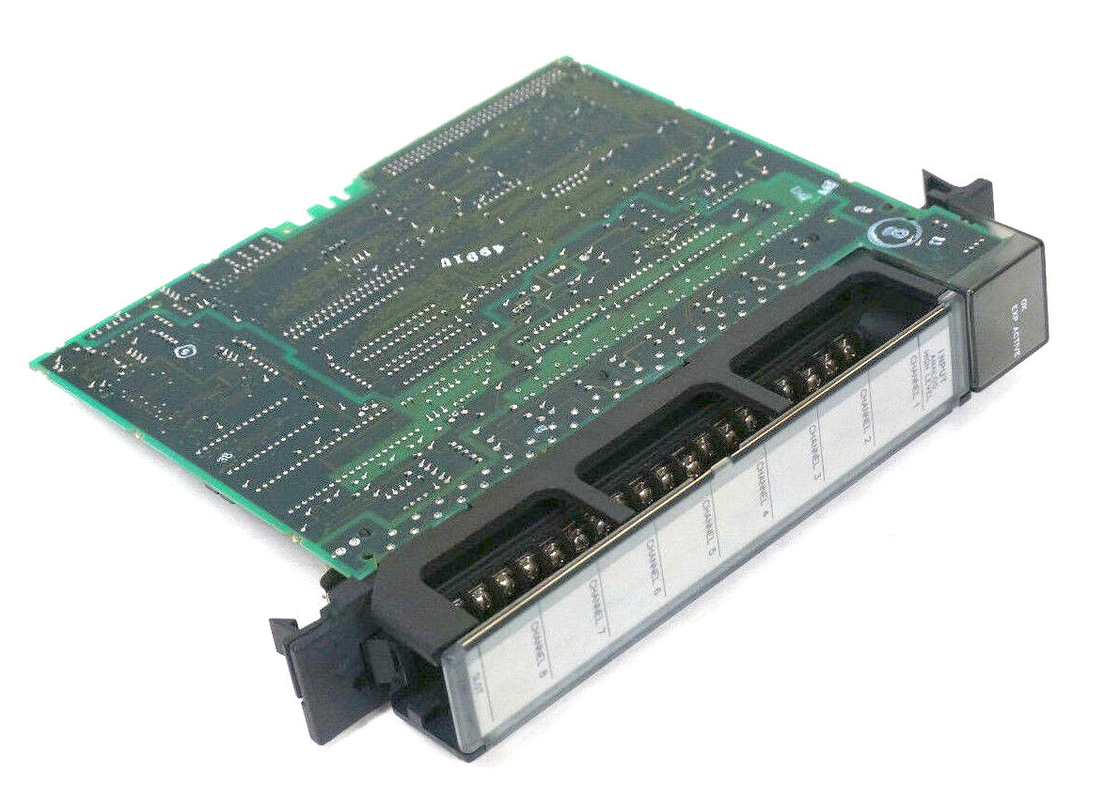

DIP সুইচ 20mA বেস কনভার্টার মডিউল GE FANUC IC697ALG230 সিরিজ 90-30 2
