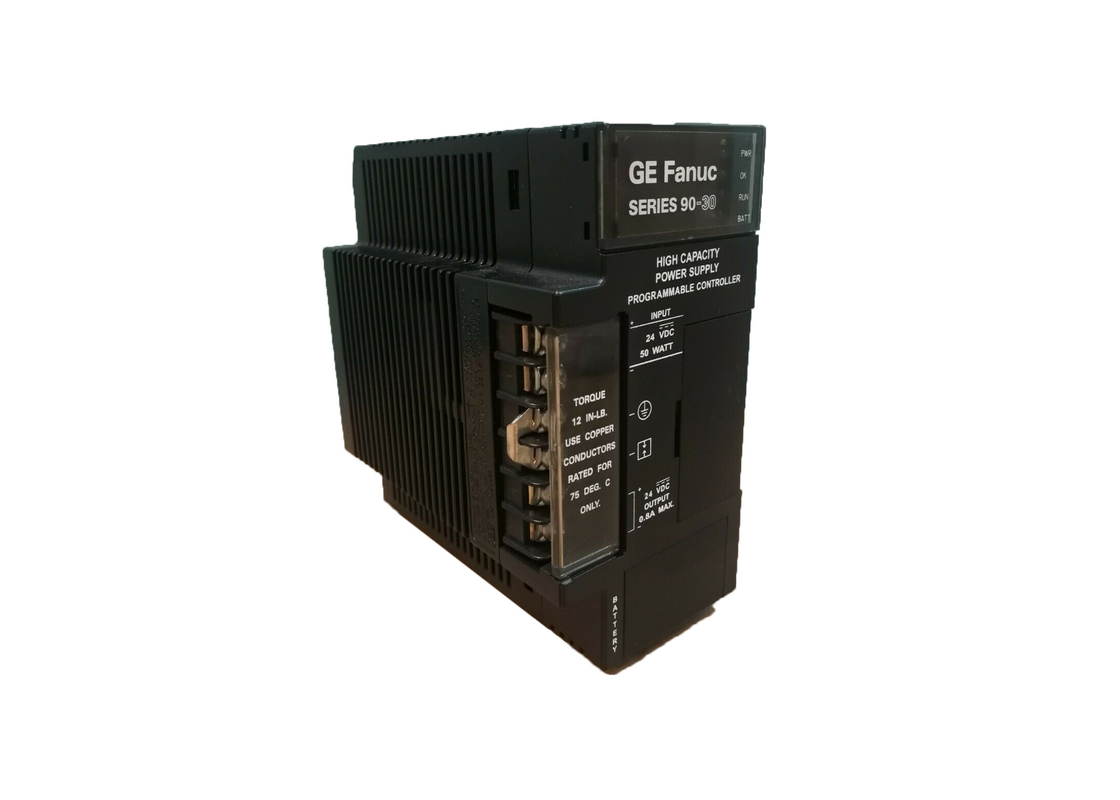

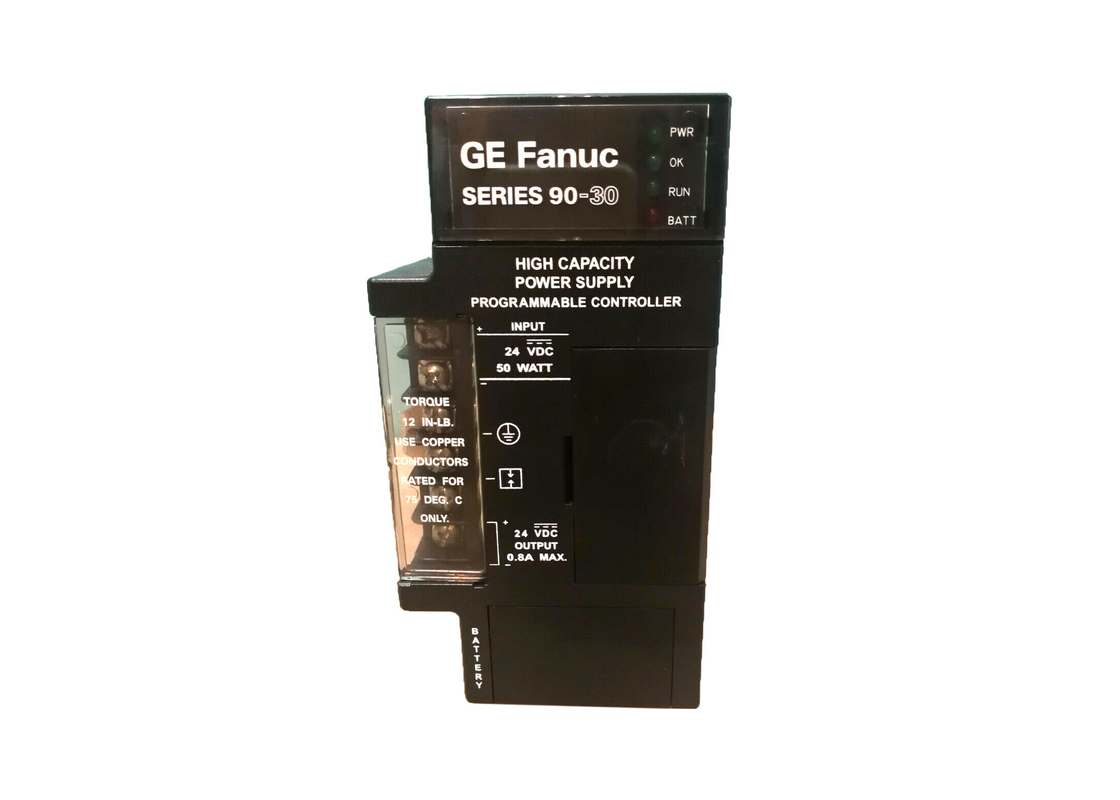

GE FANUC IC693PWR331 হাই ক্যাপাসিটি পাওয়ার সাপ্লাই সিরিজ 90-30 ইউনিট

GE FANUC IC693PWR331, উচ্চ ক্ষমতাসম্পন্ন পাওয়ার সাপ্লাই, সিরিজ 90-30 ইউনিট

পণ্যের বর্ণনা

জিই ফ্যানুক আইসি 693 পিডাব্লুআর 331 একটি উচ্চ ক্ষমতাসম্পন্ন পাওয়ার সাপ্লাই। এই সিরিজ 90-30 ইউনিটটি ডিসি ইনপুট দিয়ে চালিত হয়। এটির 30 ওয়াটের বিস্তৃত পরিসীমা রয়েছে এবং 24 ভিডিসি নামমাত্র ইনপুটগুলির জন্য ডিজাইন করা হয়েছে।যদি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যা স্ট্যান্ডার্ড সরবরাহের দ্বারা সরবরাহিত পাওয়ারের চেয়ে বেশি +5V বর্তমানের প্রয়োজন হয়, IC693PWR331 পাওয়ার সাপ্লাই তার +5V আউটপুট থেকে সমস্ত 30 ওয়াট খরচ করতে পারবেন।

ইউনিটটি ২ ভিডিসি থেকে ৩০ ভিডিসি পর্যন্ত একটি ইনপুট ভোল্টেজ পরিসীমা গ্রহণ করে এবং সমস্ত আউটপুটগুলি স্পেসিফিকেশনগুলির মধ্যে ইনপুট ভোল্টেজগুলি ২ ভিডিসি পর্যন্ত কম রাখতে সক্ষম।পাওয়ার সাপ্লাই ৮ ভিডিসির কম প্রাথমিক ইনপুট ভোল্টেজের সাথে শুরু হবে না. এই সরবরাহ থেকে তিনটি ভিন্ন আউটপুট পাওয়া যায়। ক্ষুদ্রতম হল +5 ভিডিসি আউটপুট। অন্য দুটি হল +24 ভিডিসি। এর মধ্যে একটি হল +24 ভিডিসি রিলে পাওয়ার আউটপুট,যা 90-30 সিরিজের আউটপুট রিলে মডিউল সার্কিটকে শক্তি সরবরাহ করে. শেষটি হল বিচ্ছিন্ন +24 ভিডিসি। সাধারণত, এই শক্তিটি কিছু মডিউল দ্বারা অভ্যন্তরীণভাবে ব্যবহৃত হয়; তবে এটি 24 ভিডিসি ইনপুট মডিউলগুলিতে বাহ্যিক শক্তি সরবরাহ করতে পারে।


ব্যবহারকারীরা এই ইউনিটটি ব্যবহার করার সময় তাদের অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় শক্তি গণনা করতে পারে। শুরু করার জন্য, আপনাকে সিস্টেমের প্রতিটি পৃথক মডিউলের জন্য মোট আউটপুট পাওয়ার লোড নির্ধারণ করতে হবে।এই স্পেসিফিকেশনগুলি IC693 পিএলসি সিরিজের ইনস্টলেশন ম্যানুয়ালে পাওয়া যায়এরপর, আউটপুট পাওয়ারকে ১ দিয়ে গুণ করুন।5এটি আপনাকে ইনপুট পাওয়ার মান দেবে।

তারপর, ইনপুট পাওয়ারকে অপারেটিং সোর্স ভোল্টেজ দ্বারা ভাগ করুন ইনপুট বর্তমানের প্রয়োজনীয়তা গণনা করতে। যখন আপনি সর্বোচ্চ ইনপুট বর্তমান জানতে চান,এটি সর্বনিম্ন পরিমাপ ইনপুট ভোল্টেজ ব্যবহার করা ভাল (বা অন্যথায় একটি ভাল অনুমান)) এই গণনা করার সময়, স্টার্ট-আপের বর্তমান চাহিদা বিবেচনা করুন। পরিবর্তনের জন্য 10-20% মার্জিনের অনুমতি দেওয়ার পরামর্শ দেওয়া হয়।

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য
