উচ্চ ক্ষমতা পাওয়ার সাপ্লাই মডিউল সিরিজ 90-30 প্ল্যাটফর্ম জিই ফ্যানুক আইসি 693 পিডব্লিউআর 330

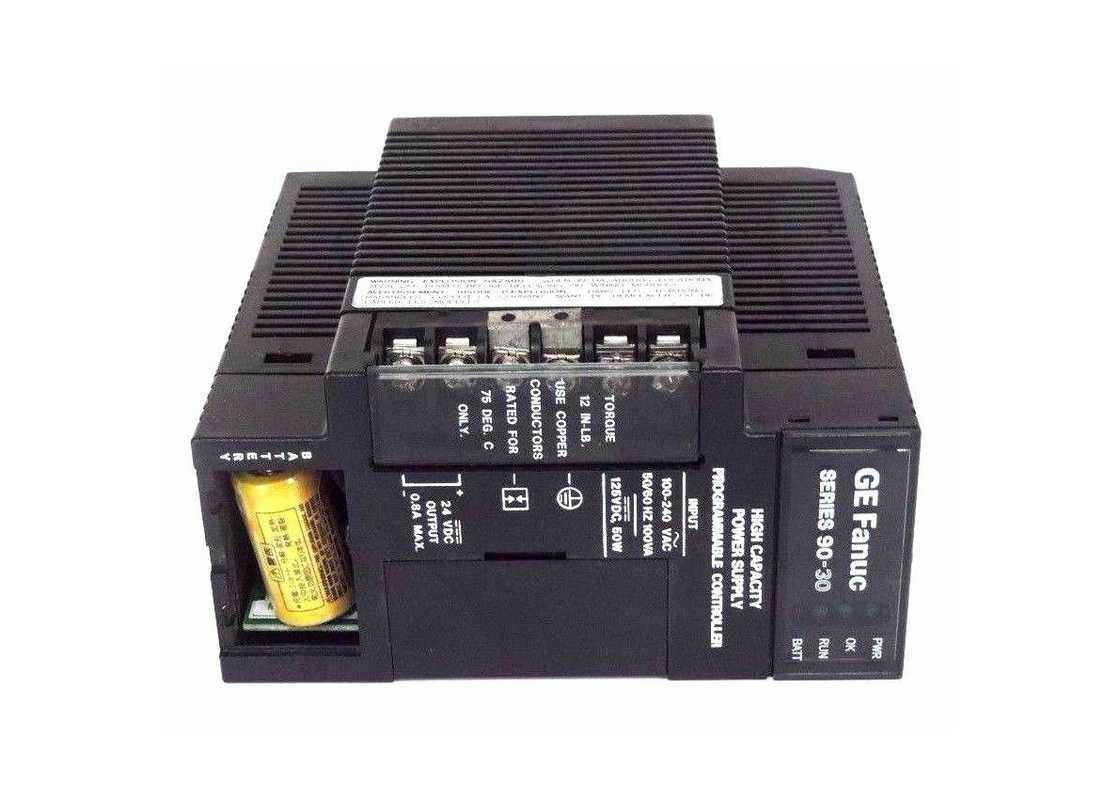

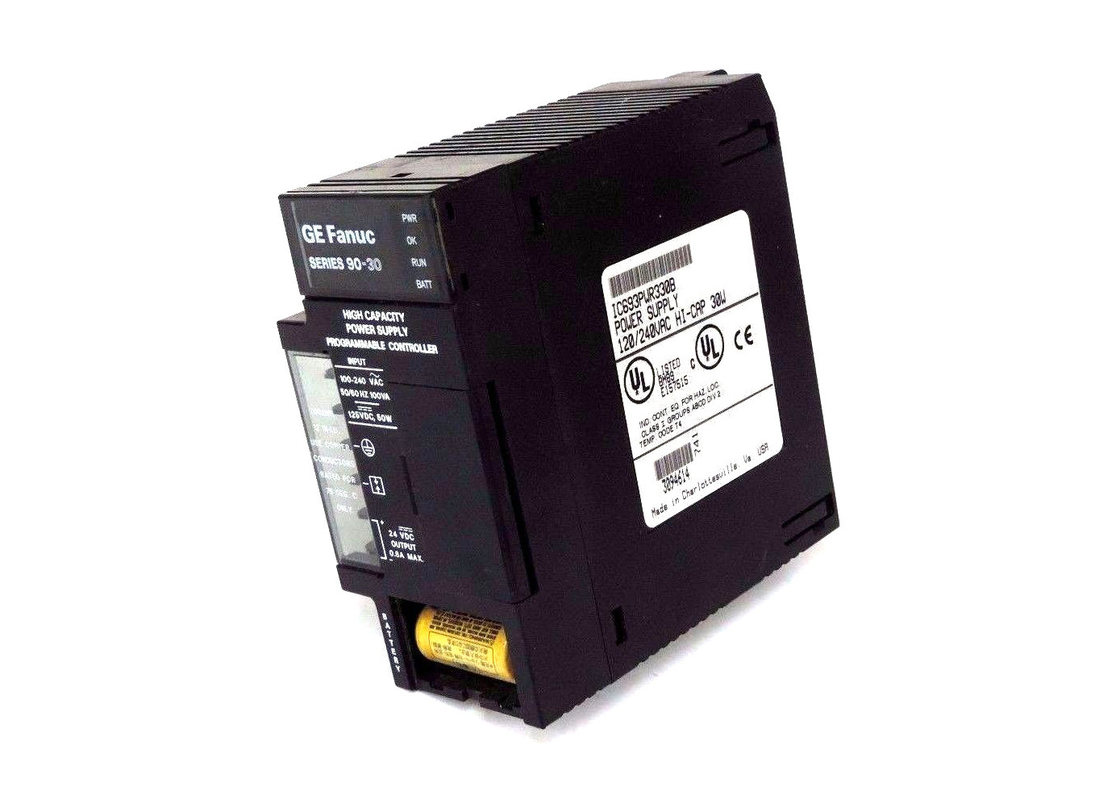

GE FANUC IC693PWR330, উচ্চ ক্ষমতাসম্পন্ন পাওয়ার সাপ্লাই মডিউল

সিরিজ ৯০-৩০ প্ল্যাটফর্ম

পণ্যের বর্ণনা

IC693PWR330হয়একটি উচ্চ ক্ষমতা শক্তি সরবরাহসঙ্গে৩০ ওয়াটআউটপুট120/240 VAC/125 VDC ইনপুটএমন কিছু অ্যাপ্লিকেশন আছে যেখানে উচ্চ+5Vবর্তমান ক্ষমতা যা স্ট্যান্ডার্ড সরবরাহের সাথে উপস্থিত নাও হতে পারে ((IC693PWR321) । অতএব, এই উচ্চ ক্ষমতাসম্পন্ন পাওয়ার সাপ্লাইটি +5V সরবরাহ থেকে 30 ওয়াটের প্রতিটি ব্যবহারের অনুমতি দেয়।IC693PWR330 85 থেকে 264 VAC বা 100 থেকে 300 VDC এর মধ্যে একটি ইনপুট ভোল্টেজ উৎস থেকে কাজ করতে পারেএই পাওয়ার সাপ্লাই +5 ভিডিসি আউটপুট প্রদান করে, +২৪ ভিডিসিরিলে পাওয়ার আউটপুট যা 90-30 সিরিজের আউটপুট রিলে মডিউলের সার্কিটগুলিতে শক্তি বিতরণ করে।কিছু মডিউল দ্বারা অভ্যন্তরীণভাবে ব্যবহৃত একটি বিচ্ছিন্ন +24 ভিডিসি 24 ভিডিসি ইনপুট মডিউলগুলির জন্য বাহ্যিক শক্তি সরবরাহ করতে ব্যবহার করা যেতে পারে. IC693PWR330 এরক্ষেত্র ওয়্যারিং সংযোগজন্যএসি/ডিসি ইনপুট পাওয়ার সাপ্লাই. এই দুটি পাওয়ার সাপ্লাইতে ব্যবহারকারীর লিঙ্ক আপের জন্য ব্যবহৃত 6 টি টার্মিনাল রয়েছে। এই লিঙ্কগুলির মধ্যে রয়েছে; এসি পাওয়ার উত্স, 20 ভিএসি পাওয়ার উত্স এবং 240 ভিএসি পাওয়ার উত্স থেকে গ্রাউন্ড তারগুলি।তারা শক্তি সরবরাহ সামনে উপরের 3 টার্মিনাল মাধ্যমে সিস্টেমের সাথে সংযুক্ত করা হয়এসি/ডিসি ইনপুট পাওয়ার সাপ্লাইতে তাদের সংবেদনশীলতা সাধারণত কম।

IC693PWR330 এর মধ্যে রয়েছেইনপুট ওভারভোল্টেজ সুরক্ষা ডিভাইসযা ব্যবহারকারীর টার্মিনাল স্ট্রিপে পাওয়া পিন 4 এ একটি অভ্যন্তরীণ সংযোগ রয়েছে। এই পিনটি কোম্পানির ভালভাবে সেট আপ করা প্রস্তাবিত স্ট্র্যাপ জাম্পারের সাথে পিন 3 এর সাথে সংযুক্ত।স্ট্র্যাপ জাম্পার উভয় থেকে ওভারভোল্টেজ সুরক্ষা প্রয়োজন হয় না ক্ষেত্রে অক্ষর nonfunctional করতে অপসারণ করা যেতে পারেপিন ৩ আর ৪।এটিও প্রয়োজনওভারকরেন্ট সুরক্ষাযা প্রস্তাব করা হয়৫ ভোল্ট লজিক আউটপুটযা ইলেকট্রনিকভাবে সীমাবদ্ধ3.5 এম্পার (উচ্চ ক্ষমতা সরবরাহের জন্য 7 এম্পার)) যখনই অতিরিক্ত লোড থাকে তখন এটি ভিতরে অনুভূত হয় যা পাওয়ার বন্ধ হওয়ার দিকে পরিচালিত করতে পারে। ইনপুটটিতে একটি অভ্যন্তরীণ ফিউজ এই জাতীয় ঘটনাগুলির ক্ষেত্রে একটি পাওয়ার ব্যাকআপ হিসাবে কাজ করে।এটি অভ্যন্তরীণ সরবরাহ ত্রুটি থেকে শক্তি সরবরাহ রক্ষা করে.

জিই ফ্যানুক আইসি 693 পিডাব্লুআর 330 হাই-ক্যাপাসিটি পাওয়ার সাপ্লাই সিরিজ 90-30 পিএলসি নিয়ন্ত্রণ সিস্টেমের জন্য একটি মডুলার পাওয়ার সাপ্লাই মডিউল।জিই ফ্যানুক সিরিজ 90-30 পাওয়ার সাপ্লাইগুলি মডুলারভাবে ডিজাইন করা হয়েছে যাতে সমস্ত সিরিজ 90-30 বেসপ্লেটগুলির বাম স্লটে সরাসরি প্লাগিংয়ের অনুমতি দেওয়া হয়, যার ফলে ইনস্টলেশন সময় এবং খরচ হ্রাস পায়। The IC693PWR330 Power Supply belongs to the high capacity AC/DC input series and it is capable of operating from an input voltage source in the range of 85 Volts AC to 264 Volts AC or 100 Volts DC to 300 Volts DCIC693PWR330 পাওয়ার সাপ্লাই 5 ভোল্ট DC এর বেশি এবং স্ট্যান্ডার্ড IC693PWR321 পাওয়ার সাপ্লাই মডিউল সরবরাহ করতে পারে এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে,এবং এটা সব 30 ওয়াট আউটপুট ক্ষমতা +5 ভোল্ট ডিসি নামমাত্র সরবরাহ থেকে ব্যবহার করা যেতে পারে.

জিই ফ্যানুক আইসি 693 পিডাব্লুআর 330 পাওয়ার সাপ্লাইতে স্ট্যান্ডার্ড 5 ভোল্ট ডিসি আউটপুট ক্ষমতা 30 ওয়াট মোট আউটপুট পাওয়ারের সাথে রয়েছে। এটিতে 24 ভোল্ট ডিসি রিলে পাওয়ার আউটপুট 15 ওয়াটের সাথে রয়েছে,যা 90-30 সিরিজের আউটপুট রিলে মডিউলগুলির সার্কিটগুলিতে শক্তি সরবরাহ করে, এবং একটি বিচ্ছিন্ন 24 ভোল্ট ডিসি আউটপুট 20 ওয়াটের মোট শক্তি সহ, যা কিছু আই / ও মডিউল দ্বারা অভ্যন্তরীণভাবে ব্যবহৃত হয় এবং 24 ভোল্ট ডিসি ইনপুট মডিউলগুলির জন্য বাহ্যিক শক্তি সরবরাহ করতেও ব্যবহার করা যেতে পারে।IC693PWR330 পাওয়ার সাপ্লাই এর নামমাত্র ইনপুট ভোল্টেজ রেটিং 120/240 ভোল্ট এসি বা 125 ভোল্ট ডিসি, এবং 85 থেকে 264 ভোল্ট এসি বা 100 থেকে 300 ভোল্ট ডিসি এর একটি গ্রহণযোগ্য অপারেটিং ভোল্টেজ পরিসীমা।IC693PWR330 পাওয়ার সাপ্লাইতে 20 মিলিসেকেন্ডের সর্বনিম্ন হোল্ড-আপ সময় এবং 5 ভোল্ট ডিসি আউটপুট এ সর্বাধিক ওভারকরেন্ট সুরক্ষা সীমা 7 Amps.

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য

বিশেষ উল্লেখ
