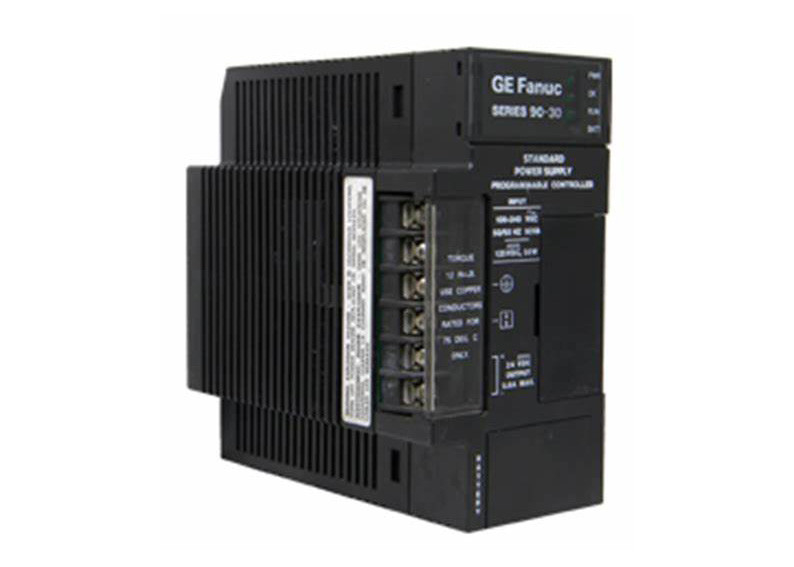

GE FANUC IC693PWR328 30 ওয়াট পাওয়ার সাপ্লাই মডিউল 90-30 সিরিজের পিএলসি



জিই অটোমেশন অ্যান্ড কন্ট্রোলস আইসি 693 পিডব্লিউআর 328 এর প্রস্তুতকারক। এটি 90-30 সিরিজের পিএলসির পাওয়ার সাপ্লাই হিসাবে কাজ করে।এটি 48 ভোল্ট DC ইনপুট ভোল্টেজ একটি নামমাত্র ইনপুট জন্য 30 ওয়াট একটি শক্তি আউটপুট দেয়ভোল্টেজ পরিসীমা 38 ভোল্ট ডিসি থেকে 56 ভোল্ট ডিসি পর্যন্ত পরিবর্তিত হয়। এই পাওয়ার সাপ্লাই পাওয়ার আউটপুট প্রদান করে যা +5 ভোল্ট ডিসি আউটপুট, রিলে মডিউলগুলির জন্য +24 ভোল্ট ডিসি পাওয়ার আউটপুট,বিচ্ছিন্ন মডিউলগুলির জন্য +২৪ ভোল্টের ডিসি আউটপুটপ্রত্যেকটি আউটপুটের মিলিত পরিমাণের জন্য প্রান্তিক সীমা ৩০ ওয়াট।



IC693PWR328 কনফিগার করার আগে ব্যবহারকারীর কিছু গুরুত্বপূর্ণ স্পেসিফিকেশন বিবেচনা করা উচিত।ব্যবহারকারীর একটি নামমাত্র ভোল্টেজ রাখা উচিত 48 ভোল্ট ডিসি একটি পরিসীমা জন্য ইনপুট ভোল্টেজ থেকে 38 ভোল্ট ডিসি থেকে 56 ভোল্ট ডিসি. ব্যবহারকারী পূর্ণ লোড সর্বোচ্চ 50 ওয়াট ইনপুট শক্তি রাখা উচিত. ব্যবহারকারী 15 ওয়াট সর্বোচ্চ 5 ভোল্ট ডিসি জন্য আউটপুট শক্তি রাখতে পারেন, 24 ভোল্ট ডিসি রিলে আউটপুট সর্বোচ্চ 15 ওয়াট,এবং তারপর 24 ভোল্ট DC বিচ্ছিন্ন আউটপুট সর্বোচ্চ 20 ওয়াট৫ ভোল্ট ডিসির জন্য আউটপুট ভোল্টেজ ৫.০ থেকে ৫.২ ভোল্ট ডিসি (৫.১ ভোল্ট ডিসি নামমাত্র) । ২৪ ভোল্ট ডিসি রিলে এর জন্য এটি ২৪ ভোল্ট ডিসি থেকে ২৮ ভোল্ট ডিসি এবং ২৪ ভোল্ট ডিসি বিচ্ছিন্নের জন্য এটি ২১.৫ থেকে ২৮ ভোল্ট ডিসি।5 ভোল্ট DC এর জন্য ওভারভোল্টেজ এবং ওভারকরেন্টের জন্য সুরক্ষা সীমা 6.4V থেকে 7V এবং 4A সর্বোচ্চ যথাক্রমে, অন্তত 14ms এর একটি হোল্ডিং সময় সহ।পাওয়ার সাপ্লাইয়ের জন্য পাওয়ার এবং বর্তমান ইনপুট গণনা সর্বোচ্চ ইনপুট বর্তমান নির্ধারণের জন্য সর্বনিম্ন ইনপুট ভোল্টেজ ব্যবহার করে এবং পরিবর্তনের জন্য 10-20% মার্জিন দেয়.







IC693PWR328 সম্পর্কে

আইসি 693 পিডব্লিউআর 328 মডিউলটি জিই ফ্যানুক দ্বারা নির্মিত একটি স্ট্যান্ডার্ড পাওয়ার সাপ্লাই মডিউল। এটি একটি সিরিজ 90-30 জিই ডিভাইস যা সিরিজ 90-30 পিএলসিগুলির সাথে কাজ করে।এটি 48 ভোল্ট ডিসি একটি ইনপুট ভোল্টেজ এবং 24 ভোল্ট ডিসি একটি আউটপুট ভোল্টেজ সঙ্গে কাজ করে. সিরিজ 90-30 পিএলসি এবং পাওয়ার সাপ্লাইয়ের মতো আনুষাঙ্গিকগুলি সর্বাধিক স্থিতিশীল পিএলসিগুলির মধ্যে কয়েকটি। পাওয়ার সাপ্লাইটি বিভিন্ন পিএলসি অ্যাপ্লিকেশন চাহিদা মেটাতে ব্যবহার করা যেতে পারে।এই সিরিজের বৈচিত্র্য এবং নমনীয়তা শিল্প অটোমেশন সহজ করে তোলেএই মডিউলটি তার আরএস-৪৮৫ সিরিয়াল পোর্টের মাধ্যমে উচ্চ-স্তরের যোগাযোগের বিকল্প সরবরাহ করে। এটি সিরিয়াল পোর্ট ব্যবহার করে একটি ব্যক্তিগত কম্পিউটারের সাথেও সংযুক্ত হতে পারে।IC693PWR328 মডিউল সিরিজ 90-30 বেসপ্লেটের বামতম স্লটে প্লাগ করেএটিতে 15 ওয়াট আউটপুট সহ 5 ভোল্ট ডিসি, 20 ওয়াট আউটপুট সহ 24 ভোল্ট ডিসি বিচ্ছিন্ন ভোল্টেজ এবং 15 ওয়াট আউটপুট সহ 24 ভোল্ট ডিসি রিলে ভোল্টেজের 3 টি ভিন্ন আউটপুট ক্ষমতা রয়েছে।



GE Fanuc সিরিজ 90-30 IC693PWR328 পাওয়ার মডিউলটি সামনের মুখের উপরের দিকে 4 টি সিস্টেম স্ট্যাটাস সূচক সহ আসে। এই সূচকগুলি পাওয়ার সাপ্লাইয়ের অপারেটিং অবস্থা দেখায়,পিএলসির অবস্থাইউনিটের রান মোড ব্যবহার করা হচ্ছে কি না, এবং ইউনিটের ব্যাটারির অবস্থা। ইউনিটের নীচে একটি ব্যাটারি কপার্টমেন্ট রয়েছে।এর উদ্দেশ্য হল লিথিয়াম ব্যাক-আপ ব্যাটারি রাখাএই ব্যাটারিটি কপার্টমেন্টের কভারের ভিতরে উপস্থিত ব্যাটারি সংযোগকারীগুলি ব্যবহার করে মডিউলের সাথে সংযুক্ত করা হয়।IC693PWR328 মডিউলের সাইড প্যানেলে অভ্যন্তরীণ শক্তির উৎস এবং এসি/ডিসি শক্তির উৎসগুলির জন্য সংযোগ রয়েছে. IC693PWR328 মডিউলটিতে 3 টি আউটপুট ভোল্টেজ রয়েছে যা বেসপ্লেটের ব্যাকপ্লেনে অভ্যন্তরীণভাবে সংযুক্ত।ভোল্টেজ এবং ক্ষমতা যে এই মডিউল দ্বারা প্রয়োজন হয় বেসপ্লেট সংযোগকারী মাধ্যমে সরবরাহ করা হয়.



বিশেষ উল্লেখ



নামমাত্র ভোল্টেজ ইনপুট ভোল্টেজ ব্যাপ্তি	৪৮ ভিডিসি ৩৮ থেকে ৫৬ ভিডিসি
ইনপুট পাওয়ার ইনরুশ কারেন্ট	পূর্ণ লোডে সর্বোচ্চ ৫০ ওয়াট 4A পিক, সর্বোচ্চ 100 এমএস
আউটপুট পাওয়ার	5 ভিডিসিঃ সর্বোচ্চ 15 ওয়াট 24 ভিডিসি রিলেঃ সর্বোচ্চ 15 ওয়াট 24 ভিডিসি বিচ্ছিন্নঃ সর্বোচ্চ 20 ওয়াট দ্রষ্টব্যঃ সর্বোচ্চ মোট ৩০ ওয়াট (তিনটি আউটপুট)
আউটপুট ভোল্টেজ	৫ ভিডিসিঃ ৫.০ ভিডিসি থেকে ৫.২ ভিডিসি (৫.১ ভিডিসি নামমাত্র) 24 ভিডিসি রিলেঃ 24 থেকে 28 ভিডিসি 24 ভিডিসি বিচ্ছিন্নঃ 21.5 ভিডিসি থেকে 28 ভিডিসি
সুরক্ষা সীমা ওভারভোল্টেজঃ ওভারকরেন্ট;	৫ ভিডিসি আউটপুটঃ ৬.৪ থেকে ৭ ভোল্ট ৫ ভিডিসি আউটপুটঃ ৪ এ সর্বোচ্চ
অপেক্ষা সময়ঃ	ন্যূনতম ১৪ এমএস
মানদণ্ড	পণ্যের মান এবং সাধারণ নির্দিষ্টকরণের জন্য ডেটা শীট, GFK-0867B বা পরবর্তী সংস্করণ দেখুন।
