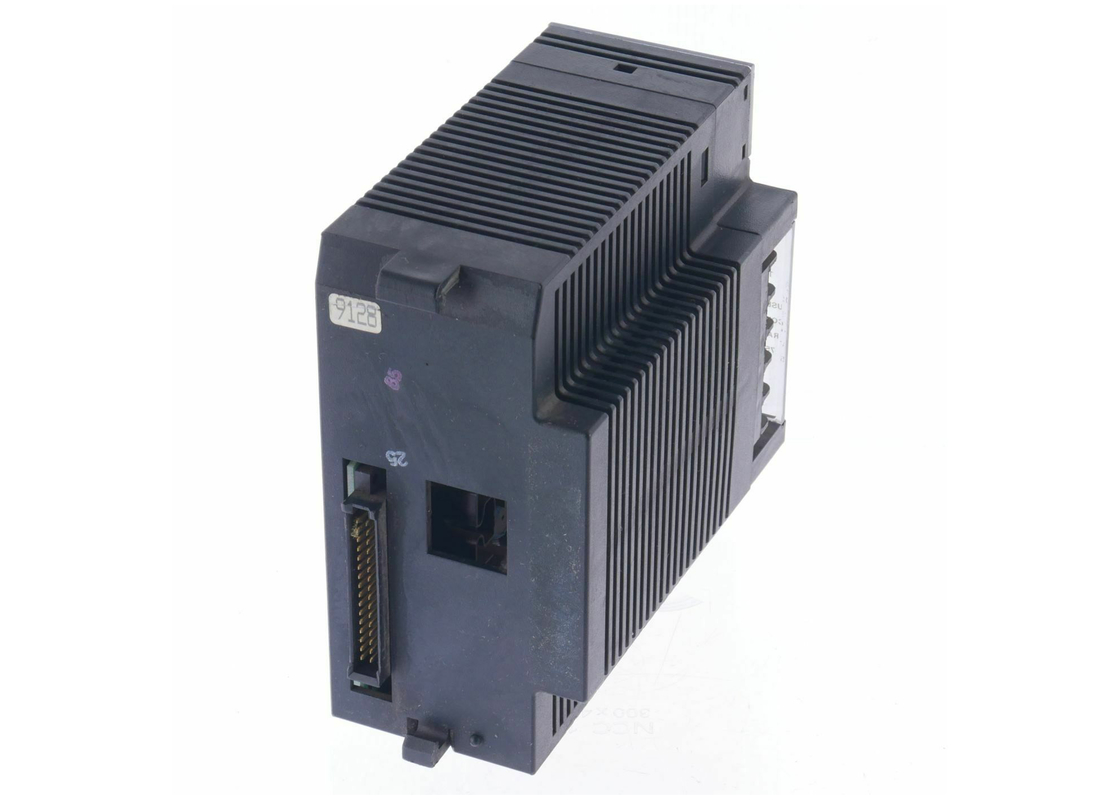

GE FANUC IC693PWR322 24/48 ভিডিসি স্ট্যান্ডার্ড পাওয়ার সাপ্লাই সিরিজ 90-30

জিই FANUC IC693PWR322, 24/48 ভিডিসি স্ট্যান্ডার্ড পাওয়ার সাপ্লাই, সিরিজ 90-30

পণ্যের বর্ণনা

জিই ফ্যানুক আইসি৬৯৩পিডব্লিউআর৩২২ একটি ২৪/৪৮ ভিডিসি স্ট্যান্ডার্ড পাওয়ার সাপ্লাই।স্ট্যান্ডার্ড ইউনিট, যা একটি ব্যাটারি অন্তর্ভুক্ত করে না, 12V DC বা 48V DC এর একটি নামমাত্র ইনপুট থেকে কাজ করার জন্য ডিজাইন করা হয়েছে এবং 30 ওয়াট আউটপুট আছে।এই ইউনিট কোন IC693 পিএলসি বেসপ্লেট মাধ্যমে একটি স্ট্যান্ডার্ড শক্তি সরবরাহ স্লট মধ্যে মাউন্ট করা যাবেযদিও এটি সমস্ত আউটপুট (স্পেসিফিকেশনগুলির মধ্যে) 18VDC এর মতো কম ইনপুট ভোল্টেজের সাথে বজায় রাখতে সক্ষম, এটি 21VDC এর কম প্রাথমিক ইনপুট ভোল্টেজ দিয়ে শুরু করবে না।এই পাওয়ার সাপ্লাই তিনটি পৃথক আউটপুট প্রদান করে. এগুলি হ'ল +5VDC, +24VDC রিলে আউটপুট যে কোনও আইসি 693 রিলে আউটপুট মডিউলের পাওয়ার সার্কিটগুলির জন্য এবং +24VDC ইনপুট মডিউলগুলির জন্য বিচ্ছিন্ন শক্তি।

এই পাওয়ার সাপ্লাই ব্যবহার করার সময়, ব্যবহারকারীরা তাদের অ্যাপ্লিকেশনের জন্য নির্দিষ্ট শক্তির প্রয়োজনীয়তা গণনা করতে পারে।আপনি প্রথম IC693 পিএলসি ইনস্টলেশন এবং হার্ডওয়্যার ম্যানুয়াল তালিকাভুক্ত স্পেসিফিকেশন চেক করে মোট আউটপুট লোড নির্ধারণ করতে হবেএটি পৃথক মডিউলগুলির জন্য স্পেসিফিকেশন প্রদর্শন করবে। ইনপুট পাওয়ার মান নির্ধারণ করতে মোট আউটপুট লোড 1.5 দ্বারা গুণিত করা উচিত।ইনপুট বর্তমানের প্রয়োজনীয়তা গণনা করার জন্য, ইনপুট পাওয়ারকে অপারেটিং সোর্স ভোল্টেজ দ্বারা ভাগ করুন।অপারেটিং সোর্স ভোল্টেজ পরিবর্তিত হতে পারে, আপনি সর্বোচ্চ ইনপুট বর্তমান নির্ধারণ করতে সর্বনিম্ন পরিমাপ বা আনুমানিক ইনপুট ভোল্টেজ ব্যবহার করা উচিত।স্টার্ট-আপ স্ট্রিপ বর্তমানের প্রয়োজনীয়তা অনুমোদন করে এবং 10-20% পরিবর্তনের জন্য একটি মার্জিন দেয়।

জিই ফ্যানুক আইসি 693 পিডাব্লুআর 32২ স্ট্যান্ডার্ড পাওয়ার সাপ্লাই হল জিই সিরিজ 90-30 স্ট্যান্ডার্ড পাওয়ার সাপ্লাই পরিবারের একটি 12/48 ভোল্ট ডিসি রেটযুক্ত স্ট্যান্ডার্ড পাওয়ার সাপ্লাই।জিই সিরিজ 90-30 স্ট্যান্ডার্ড পাওয়ার সাপ্লাই একটি অন্তর্নির্মিত ব্যাটারি সঙ্গে আসে না, এবং এসি সরবরাহের বিপরীতে, আইসি 693 পিডাব্লুআর 32২ পাওয়ার সাপ্লাই 24 ভোল্ট ডিসি বা 48 ভোল্ট ডিসির নামমাত্র ইনপুট রেটিংয়ের জন্য নির্মিত।IC693PWR322 পাওয়ার সাপ্লাই একটি স্লটে ইনস্টল করা হয় যা কোনও সিরিজ 90-30 পিএলসি বেসপ্লেটে স্ট্যান্ডার্ড পাওয়ার সাপ্লাইয়ের জন্য সংরক্ষিতIC693PWR322 স্ট্যান্ডার্ড পাওয়ার সাপ্লাইতে ইনপুট ভোল্টেজ পরিসীমা 18 থেকে 56 ভোল্ট ডিসি,এবং যদিও এটি 18 ভোল্ট DC সর্বনিম্ন সম্ভাব্য ইনপুট মান প্রতিটি আউটপুট স্তর বজায় রাখতে সক্ষম হয়, এটি কোন প্রাথমিক ইনপুট ভোল্টেজ কম 21 ভোল্ট ডিসি দিয়ে শুরু হবে না। GE উচ্চ ক্ষমতা শক্তি সরবরাহ মত, IC693PWR322 পাওয়ার সাপ্লাই 3 পৃথক আউটপুট ভোল্টেজ রেটিং সঙ্গে আসে,যা স্ট্যান্ডার্ড +৫ ভোল্ট ডিসি আউটপুট ভোল্টেজ, 24 ভোল্ট ডিসি বিচ্ছিন্ন আউটপুট ভোল্টেজ, এবং 24 ভোল্ট ডিসি রিলে আউটপুট ভোল্টেজ। 24 ভোল্ট ডিসি রিলে আউটপুট সমস্ত সিরিজ 90-30 রিলে আউটপুট মডিউল সার্কিটকে শক্তি সরবরাহ করে।

জিই ফ্যানুক সিরিজ ৯০-৩০ আইসি৬৯৩পিডব্লিউআর৩২২ স্ট্যান্ডার্ড পাওয়ার সাপ্লাই ২৪ ভোল্ট ডিসি বিচ্ছিন্ন আউটপুটটি কিছু আইসি৬৯৩ আই/ও মডিউল দ্বারা অভ্যন্তরীণভাবে ব্যবহৃত হয়,এবং এটি 24 ভোল্ট ডিসি রেট ইনপুট মডিউলগুলিকে বাহ্যিক শক্তি সরবরাহ করতেও ব্যবহার করা যেতে পারে. The IC693PWR322 Power Supply features built-in current limiting functions that automatically shut down the power supply in the event of a direct short fault to protect the internal components from damageএটিতে একটি অটো-রেঞ্জিং ক্ষমতাও রয়েছে যা ইনকামিং পাওয়ার লেভেল নির্ধারণের জন্য জাম্পারদের প্রয়োজনীয়তা সম্পূর্ণরূপে দূর করে।IC693PWR322 পাওয়ার সাপ্লাইতে 4 Amps এর ইনশারচ বর্তমানের রেট রয়েছে এবং 14 মিলিসেকেন্ডের সর্বনিম্ন হোল্ড-আপ সময় রয়েছে.

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য

বিশেষ উল্লেখ
