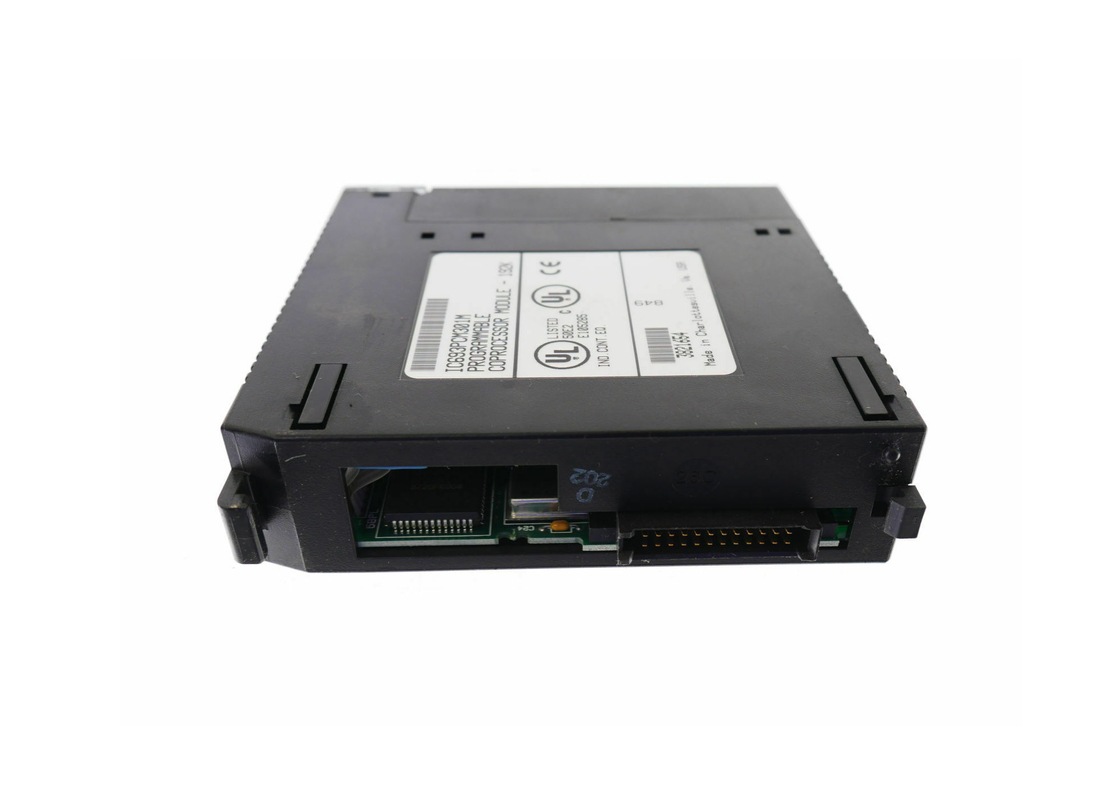

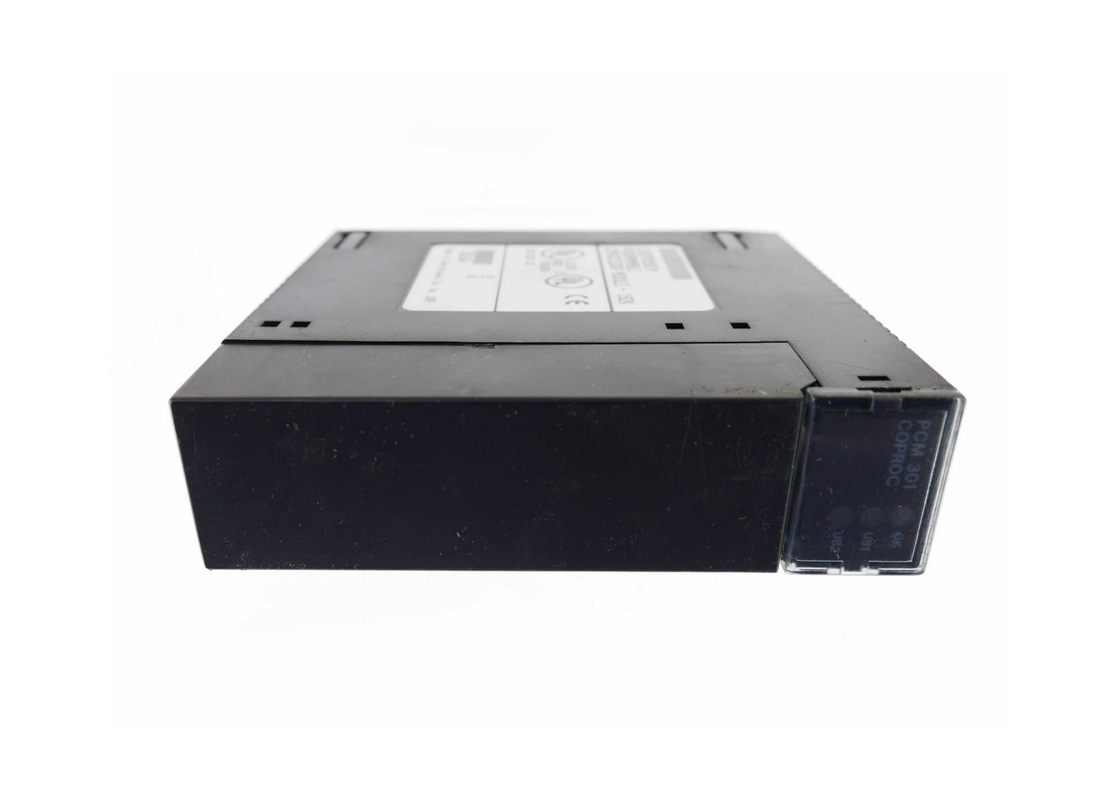

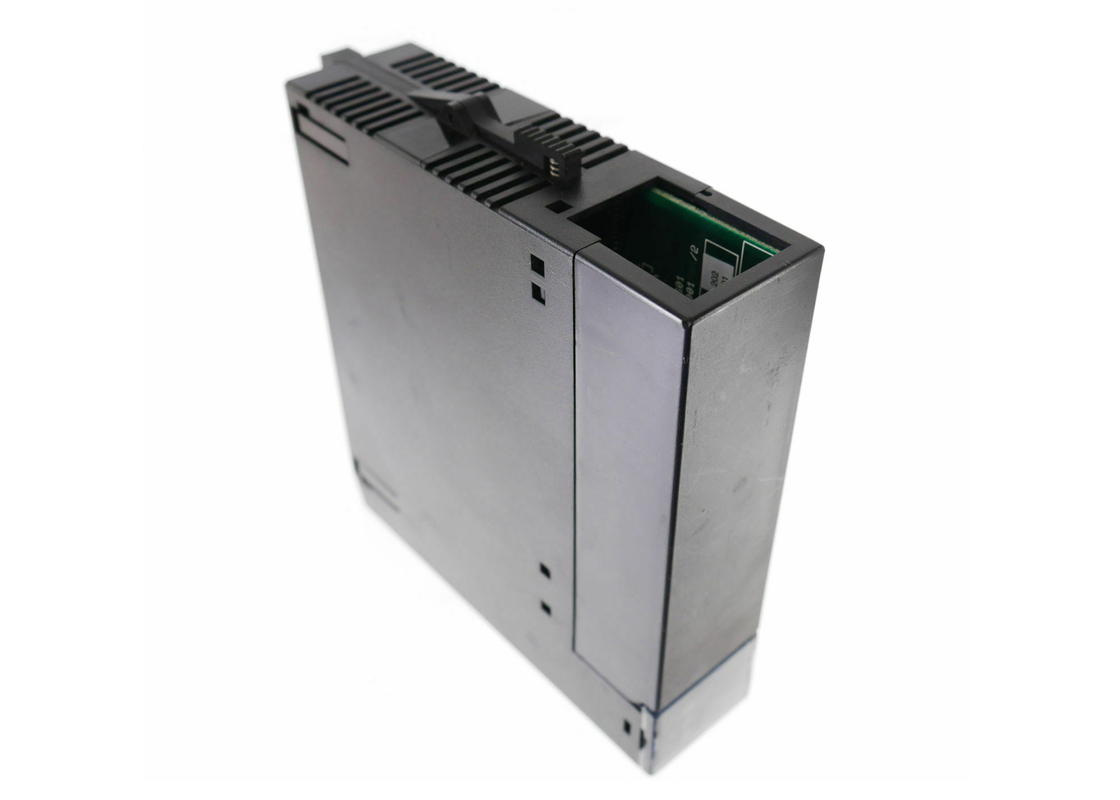

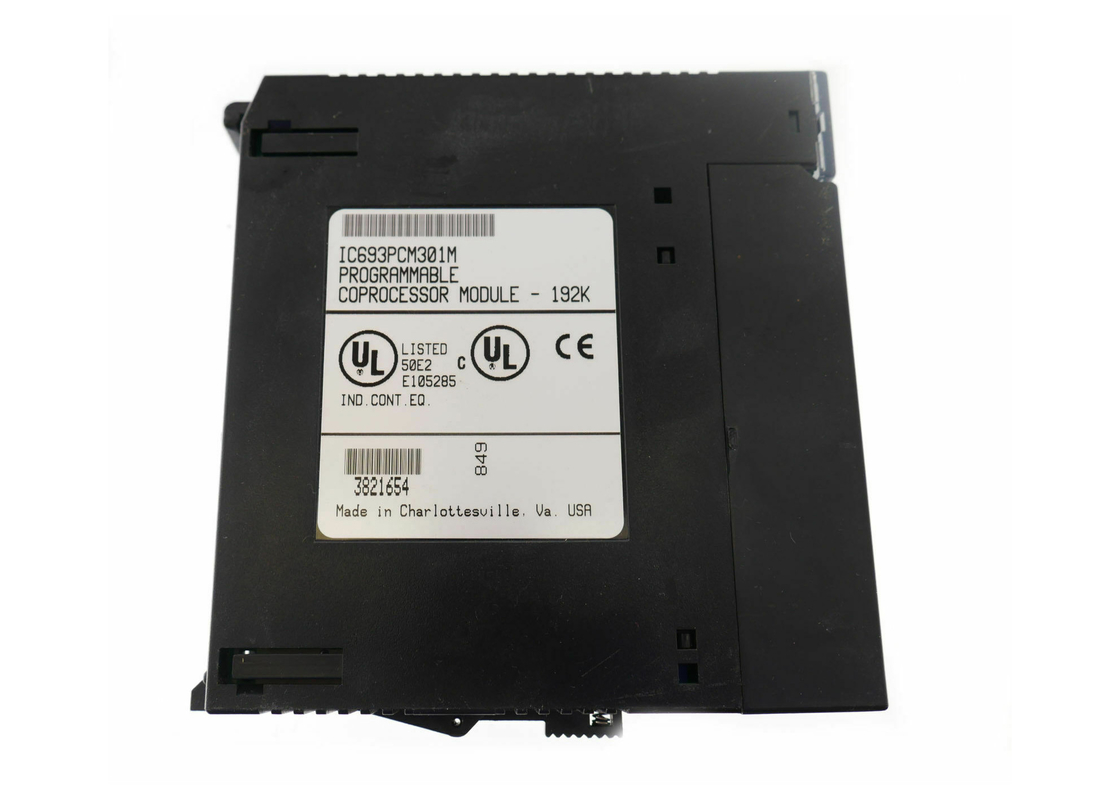

GE FANUC IC693PCM301 প্রোগ্রামেবল কপো প্রসেসর মডিউল সিরিজ 90-30

GE FANUC IC693PCM301, প্রোগ্রামযোগ্য কোপ্রসেসর মডিউল, সিরিজ 90-30

পণ্যের তথ্য

সাধারণঃআইসি 693 পিসিএম 301 হল একটি প্রোগ্রামযোগ্য কোপ্রসেসর মডিউল (পিসিএম) যা জিই ফ্যানুক অটোমেশন নর্থ আমেরিকা, ইনকর্পোরেটেড দ্বারা নির্মিত হয়।এটি একটি উচ্চ কার্যকারিতা মাইক্রো কম্পিউটার যা সিরিজ 90-30 মডুলার সিপিইউ (প্রোগ্রামযোগ্য লজিক কন্ট্রোলার সিস্টেম) এর সাথে সামঞ্জস্যপূর্ণ. IC693PCM301 দ্বারা সমর্থিত প্রোগ্রামিং ভাষাগুলির মধ্যে রয়েছে Modbus RTU, GE Fanuc CCM প্রোটোকল, MegaBasic এবং C।পিসিএমের এই সংস্করণে মোট মেমরি 192K এবং ব্যবহারকারীর মেগাবেসিক মেমরি 47K.

সিপিইউ মডিউলের স্লট 1 ব্যতীত যে কোনও সিপিইউ বেসপ্লেট স্লট একটি আইসি 693 পিসিএম 301 হোস্ট করতে পারে। উপরন্তু, একটি পিসিএম এক্সপেনশন, রিমোট র্যাক, বা এমবেডেড সিপিইউ (সিপিইউ 311, 313,অথবা ৩২৩) র্যাক.

বিশেষঃআইসি৬৯৩পিসিএম৩০১ প্রোগ্রাম করা যায় এক বা দুইটি স্বাধীন সিসিএম পোর্ট, একটি সিসিএম পোর্ট,এবং একটি সিরিয়াল পোর্ট ব্যবহার করে একটি MegaBasic অ্যাপ্লিকেশন বা এক বা উভয় সিরিয়াল পোর্ট ব্যবহার করে একটি MegaBasic অ্যাপ্লিকেশনএই মডিউলগুলি প্রোগ্রামিং টার্মিনাল, সিআরটি, বার কোড পাঠক, স্কেল, প্রিন্টার, এএসসিআইআই ডিভাইস, আরটিইউ মাস্টার ডিভাইস ইত্যাদির সাথে যোগাযোগের জন্য ব্যবহৃত হয়।

বন্দরঃIC693PCM301 এ উপলব্ধ দুটি পোর্ট মডেলের সামনের অংশে একটি সাধারণ সংযোগকারী দ্বারা অ্যাক্সেস করা হয়।IC693CBL305 Wye ক্যাবলগুলি মুখের প্লেটের একক সংযোগকারী থেকে দুটি পিসিএম পোর্ট সংযোগগুলিকে বিভক্ত করে. মডিউলটিতে তিনটি এলইডি সূচক আলো রয়েছে। যখন মডিউলের অবস্থা জানাতে একটি ফ্ল্যাশ হয়, অন্য দুটি এলইডি লাইট সংশ্লিষ্ট বন্দরে কার্যকলাপ নির্দেশ করে।এই নির্দেশকগুলির শেষ গ্রুপটি ব্যবহারকারীর দ্বারা কনফিগার করা হয়.

পুনরায় চালু করুনIC693PCM301 এর রিস্টার্ট বোতাম ব্যবহারকারীকে "রান" এবং "প্রোগ্রাম" এর মধ্যে মডিউলের মোড পরিবর্তন করতে দেয়।IC690CBL701/702/705 ক্যাবলগুলি পিসিএম এবং বিভিন্ন প্রোগ্রামারদের মধ্যে সরাসরি আরএস -২৩২ সংযোগ সরবরাহ করেএই ক্যাবলগুলি পিসিএম মডিউলগুলির সাথে সরবরাহ করা হয় না।

স্মৃতিঃর্যাম মেমরি ব্যাকআপটি একটি লিথিয়াম ব্যাটারি দ্বারা পরিচালিত হয় যা মডিউলের ফেসপ্লেটের অভ্যন্তরীণ দিকে মাউন্ট করা হয়। ইনস্টলেশনের আগে এটি সংযোগের প্রয়োজন।ব্যাটারি যতদিন প্রোগ্রাম র্যাম মেমরিতে সংরক্ষণ করা হবে হিসাবে সংযুক্ত থাকা উচিতদীর্ঘমেয়াদী স্টোরেজ চলাকালীন ব্যাটারিটি সংযোগ বিচ্ছিন্ন করা এবং সরিয়ে নেওয়া পরামর্শ দেওয়া হয়।
