GE FANUC IC693MDR390 24 ভোল্ট ডিসি ইনপুট রিলে মডিউল সিরিজ 90-30

Name: GE FANUC IC693MDR390 24 ভোল্ট ডিসি ইনপুট রিলে মডিউল সিরিজ 90-30
Brand: Shenzhen Wisdomlong Technology CO.,LTD
SKU: IC693MDR390
Price: 100000.00 USD
Availability: InStock

পণ্যের বিবরণ:

উৎপত্তি স্থল:	আমেরিকা
পরিচিতিমুলক নাম:	GE
সাক্ষ্যদান:	CE
মডেল নম্বার:	IC693MDR390

বিস্তারিত তথ্য

উৎপত্তি স্থল:

আমেরিকা

পরিচিতিমুলক নাম:

সাক্ষ্যদান:

মডেল নম্বার:

IC693MDR390

ব্র্যান্ড:

জিই ফানুক

মডেল:

IC693MDR390

সিরিজ:

সিরিজ 90-30

ইনপুট রেট ভোল্টেজ:

24 ভোল্ট ডিসি

ইনপুট ভোল্টেজ পরিসীমা:

-30 থেকে +32 ভোল্ট ডিসি

মডিউল প্রতি ইনপুট:

আউটপুট রেট ভোল্টেজ:

24 ভিডিসি, 120/240 ভিএসি

আউটপুট অপারেটিং ভোল্টেজ:

৫ থেকে ৩০ ভোল্ট ডিসি, ৫ থেকে ২৫০ ভোল্ট এসি, ৫০/৬০ হার্জ

মডিউল প্রতি আউটপুট:

গ্যারান্টি:

১ বছর

বিশেষভাবে তুলে ধরা:

High Light

বিশেষভাবে তুলে ধরা:

1.5mA ডিসি ইনপুট রিলে মডিউল

আইসি 693 এমডিআর 390 ডিসি ইনপুট রিলে মডিউল

জিই ফ্যানুক আইসি 693 এমডিআর 390

ট্রেডিং তথ্য

ন্যূনতম চাহিদার পরিমাণ:

মূল্য:

আলোচনাযোগ্য

প্যাকেজিং বিবরণ:

মূল বাক্সে নতুন

ডেলিভারি সময়:

5-8 কার্য দিবস

পরিশোধের শর্ত:

টি / টি

যোগানের ক্ষমতা:

100

পণ্যের বর্ণনা

GE FANUC IC693MDR390, 24 ভোল্ট DC ইনপুট/আউটপুট রিলে মডিউল, সিরিজ ৯০-৩০

পণ্যের বর্ণনা

জিই ফ্যানুক দ্বারা নির্মিত আইসি 693 এমডিআর 390, একটি 24 ভোল্ট ডিসি ইনপুট / আউটপুট রিলে মডিউল।এই মডিউল একই মডিউল মধ্যে 8 ইনপুট এবং 1 সাধারণ শক্তি ইনপুট টার্মিনাল এবং 8 স্বাভাবিকভাবে খোলা রিলে সার্কিট প্রদান করেইনপুট সার্কিটগুলি নেতিবাচক বা ইতিবাচক বৈশিষ্ট্যগুলির সাথে সামঞ্জস্যপূর্ণ যেখানে তারা ইনপুট ডিভাইস এবং সাধারণ ব্যবহারকারীর মধ্যে উত্স বা ডুবে যায়।এই ইনপুট সার্কিট প্রতি 8 ইনপুট জন্য এক গ্রুপে সাজানো হয়রিলে আউটপুট জন্য সার্কিট উভয় জন্য চার সার্কিট আছে দুটি গ্রুপ হিসাবে সাজানো হয়। প্রতি গ্রুপের জন্য শক্তি আউটপুট জন্য একটি সাধারণ টার্মিনাল আছে।ইনপুট বৈশিষ্ট্য বিভিন্ন ডিভাইসের সাথে সামঞ্জস্যপূর্ণআইসি 693 এমডিআর 390 এর সাথে সামঞ্জস্যপূর্ণ কিছু ডিভাইস হ'ল প্রক্সিমিটি সুইচ, চাপ বোতাম এবং সীমা সুইচ যা ব্যবহারকারীর সিস্টেমের জন্য দরকারী হতে পারে। ফিল্ড ডিভাইসগুলি ব্যবহারকারীর সরবরাহিত শক্তিতে কাজ করে।

ব্যবহারকারীর সরবরাহিত আউটপুট লোডগুলি রিলে সার্কিটগুলি দ্বারা নিয়ন্ত্রিত হয় যা সাধারণত খোলা থাকে। প্রতিটি আউটপুটটিতে দুটি এমপিএস সুইচিং ক্ষমতা আউটপুট রয়েছে।রিলে আউটপুট ব্যবহারকারী দ্বারা সরবরাহ করা লোড ডিভাইসের একটি বিস্তৃত নিয়ন্ত্রণ করতে পারেনব্যাকপ্লেনে একটি +২৪ ভোল্ট ডিসি বাস রয়েছে যা অভ্যন্তরীণ রিলে সার্কিটগুলির জন্য শক্তি সরবরাহ করে।মাঠের ডিভাইসগুলি এসি উত্স বা ডিসি উত্সের সাথে কাজ করে যা ব্যবহারকারীর দ্বারা সরবরাহ করা উচিত. এই মডিউলে ফিউজ নেই। মডিউলে ডিভাইসের অবস্থা প্রদানের জন্য সূচক রয়েছে, যা ডিভাইসটি চালু বা বন্ধ কিনা তা নির্দেশ করে।এই সূচকগুলি হল এলইডি যা সারিগুলিতে সাজানো হয়েছে এবং সবুজইনপুট পয়েন্ট এবং আউটপুট পয়েন্টগুলির জন্য লেবেল এবং রঙ-কোডিং স্কিম রয়েছে যাতে হ্যান্ডলিং ত্রুটিগুলি এড়ানো যায়।এই মডিউলটি প্রতিটি ইনপুট / আউটপুট স্লটে ইনস্টল করা যায় যা 5-স্লট বেসপ্লেট বা 10-স্লট বেসপ্লেট সহ.

টেকনিক্যাল স্পেসিফিকেশন

নামমাত্র ভোল্টেজঃ	ইনপুটঃ 24 ভোল্ট ডিসি। আউটপুটঃ 24VDC বা 120/240 VAC
# আউটপুটঃ	16 (8 ইনপুট এবং 8 আউটপুট)
ফ্রিকোয়েন্সি:	এসি সহ 50/60 Hz
আউটপুট বর্তমানঃ	সার্কিট প্রতি 2 Amps, সাধারণ প্রতি 4 Amps
ইনপুট বর্তমানঃ	7নামমাত্র ভোল্টেজে.5 mA
আউটপুট ভোল্টেজ রেঞ্জঃ	৫ থেকে ৩০ ভোল্ট ডিসি, ৫ থেকে ২৫০ ভোল্ট এসি

প্রযুক্তিগত তথ্য

ইনপুট
নামমাত্র ভোল্টেজ	২৪ ভোল্ট ডিসি
ইনপুট ভোল্টেজ পরিসীমা	¥30 থেকে +32 ভোল্ট ডিসি
মডিউল প্রতি ইনপুট	8 (আটটি ইনপুটের একটি গ্রুপ)
বিচ্ছিন্নতা	ক্ষেত্র এবং লজিক্যাল সাইডের মধ্যে 1500 ভোল্ট আরএমএস
বিচ্ছিন্নতা	ইনপুটগুলির মধ্যে 500 ভোল্ট আরএমএস
ইনপুট বর্তমান	7নামমাত্র ভোল্টেজে.5 mA (সাধারণ)
ইনপুট বৈশিষ্ট্য
অন-স্টেট ভোল্টেজ	১৫ থেকে ৩২ ভোল্ট ডিসি
অফ-স্টেট ভোল্টেজ	0 থেকে +5 ভোল্ট DC
অন-স্টেট বর্তমান	৪ এমএ (সর্বনিম্ন)
স্ট্যাট অফ স্ট্রিম	1.5mA (সর্বোচ্চ)
প্রতিক্রিয়া সময়	7 এমএস সাধারণ
অক্ষম প্রতিক্রিয়া সময়	7 এমএস সাধারণ
আউটপুট
নামমাত্র ভোল্টেজ	24 ভিডিসি, 120/240 ভিএসি
অপারেটিং ভোল্টেজ	৫ থেকে ৩০ ভোল্ট DC
অপারেটিং ভোল্টেজ	৫ থেকে ২৫০ ভোল্ট এসি, ৫০/৬০ হার্জ
মডিউল প্রতি আউটপুট	8 (প্রতিটিতে চারটি আউটপুটের দুটি গ্রুপ)
বিচ্ছিন্নতা	ক্ষেত্র এবং লজিক্যাল সাইডের মধ্যে 1500 ভোল্ট আরএমএস
বিচ্ছিন্নতা	গ্রুপের মধ্যে 500 ভোল্ট আরএমএস
সর্বাধিক লোড 1	এক আউটপুট প্রতি সর্বোচ্চ ২ এম্পার
সর্বাধিক লোড 1	সর্বাধিক ৪ এম্পার
ন্যূনতম লোড	১০ এমএ
সর্বাধিক আক্রমণ	৫ এম্পার
প্রতিক্রিয়া সময়	সর্বোচ্চ ১৫ এমএস
অক্ষম প্রতিক্রিয়া সময়	সর্বোচ্চ ১৫ এমএস
অভ্যন্তরীণ শক্তি খরচ	+৫ ভোল্ট ব্যাকপ্লেন বাস থেকে ৮০ এমএ (সমস্ত I/O চালু)
অভ্যন্তরীণ শক্তি খরচ	রিলে +২৪ ভোল্ট ব্যাকপ্লেন বাস থেকে ৭০ এমএ (সমস্ত আউটপুট চালু)

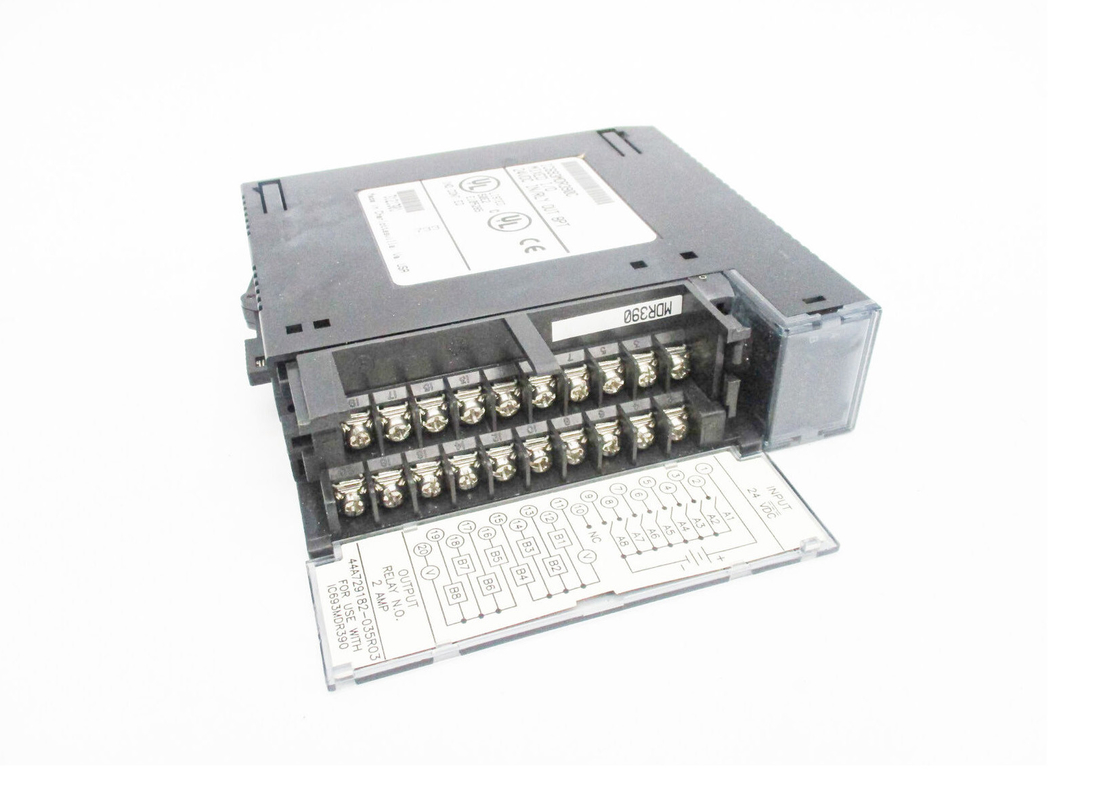

GE FANUC IC693MDR390 24 ভোল্ট ডিসি ইনপুট রিলে মডিউল সিরিজ 90-30 0

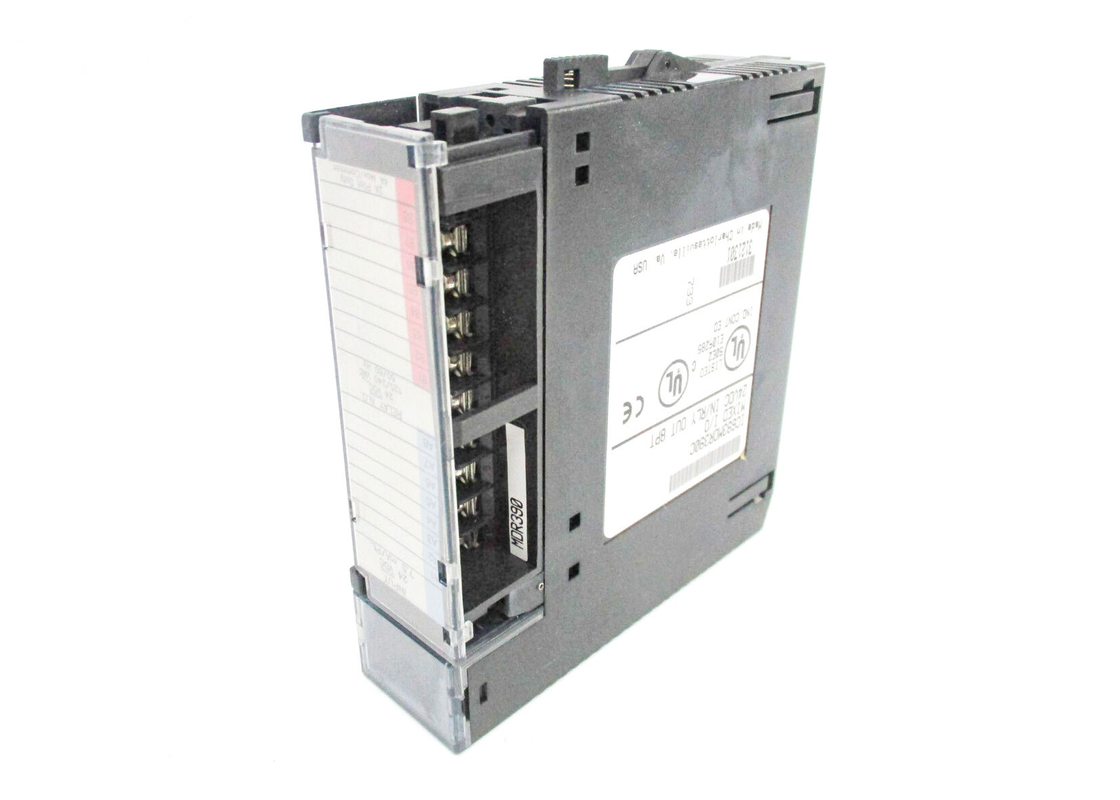

GE FANUC IC693MDR390 24 ভোল্ট ডিসি ইনপুট রিলে মডিউল সিরিজ 90-30 1
