পণ্যের বিবরণ:
প্রদান:
|
| ব্র্যান্ড: | জিই ফানুক | মডেল: | IC693MDL931 |
|---|---|---|---|
| সিরিজ: | সিরিজ 90-30 | নামমাত্র ভোল্টেজ: | 24 ভোল্ট ডিসি, 120/240 ভোল্ট এসি, 50/60 Hz |
| মডিউল প্রতি আউটপুট: | 8 বিচ্ছিন্ন আউটপুট | সর্বাধিক লোড: | প্রতি আউটপুট প্রতি 8 Amps প্রতিরোধী সর্বোচ্চ |
| সর্বনিম্ন লোড: | 10mA | থেকে অন্তঃপ্রবাহ বর্তমান: | একটি চক্রের জন্য 8 এম্পস সর্বোচ্চ |
| বিশেষভাবে তুলে ধরা: | 10 এমএ বিচ্ছিন্ন রিলে আউটপুট মডিউল,240VAC বিচ্ছিন্ন রিলে আউটপুট মডিউল,জিই ফ্যানুক আইসি 693 এমডিএল 931 |
||

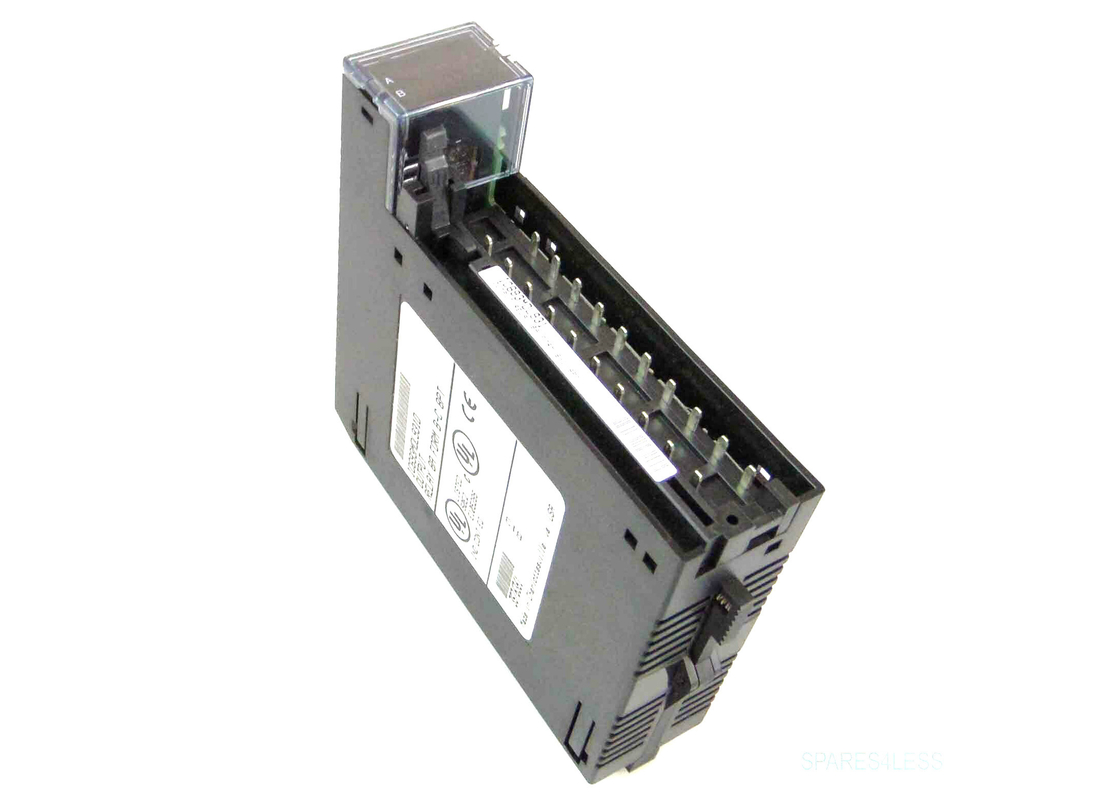

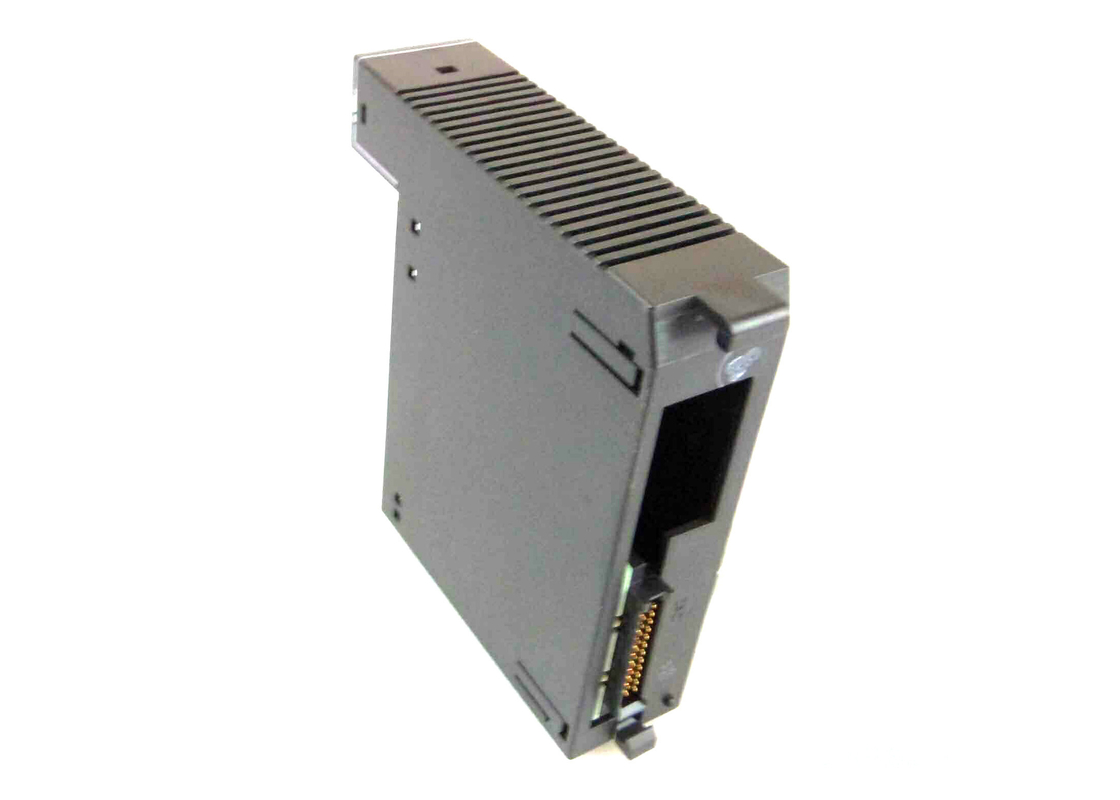

আইসি 693 এমডিএল 931 হল জিই ফ্যানুক দ্বারা নির্মিত 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোলার সিরিজের একটি বিচ্ছিন্ন রিলে আউটপুট মডিউল। এর নামমাত্র ভোল্টেজ 24 ভোল্ট ডিসি, 120/240 ভোল্ট এসি,নামমাত্র 50/60 Hzপ্রতিটি বিচ্ছিন্ন আউটপুট 8 এমপি প্রতিরোধের সর্বোচ্চ, এবং UL ইনস্টলেশনের জন্য মডিউল প্রতি সর্বোচ্চ 20 এমপি।এটি ব্যবহারকারীকে আউটপুট লোড নিয়ন্ত্রণের জন্য 4 স্বাভাবিকভাবে বন্ধ এবং 4 ফর্ম সি রিলে সার্কিট প্রদান করে. প্রতিটি সার্কিট স্বাভাবিকভাবে বন্ধ পরিচিতি বা স্বাভাবিকভাবে খোলা পরিচিতি জন্য 8 Amps একটি আউটপুট সুইচিং ক্ষমতা আছে। এছাড়াও, প্রতিটি আউটপুট রিলে অন্যান্য রিলে থেকে বিচ্ছিন্ন করা হয়,এবং প্রতিটি রিলে একটি পৃথক সাধারণ শক্তি আউটপুট টার্মিনাল আছে. আইসি 693 এমডিএল 931, সিরিজ 90-30 এর বাকি অংশগুলির মতো, উচ্চ প্রাপ্যতার অ্যাপ্লিকেশনগুলির জন্য একটি কম খরচে সমাধান, যেমনঃ মোটর স্টার্টার, সোলেনোয়েড এবং সূচক।ব্যবহারকারীকে এই মডিউল সংযুক্ত ক্ষেত্র ডিভাইস চালানোর জন্য এসি বা ডিসি শক্তি সরবরাহ করতে হবে.
যখন IC693MDL931 মডিউলটি DC পাওয়ার সাপ্লাই IC695PSD040 বা PSD140 এর সাথে ব্যবহার করা হয়,বিশেষ সাবধানতা অবলম্বন করা উচিত কারণ উৎস ভোল্টেজের ড্রপ এই মডিউল দ্বারা দেখা হবে এবং রিলে ড্রপ হতে পারেএই মডিউলে কোন ফিউজ নেই। IC693MDL931 মডিউলের উপরে LED ইন্ডিকেটর রয়েছে, যা প্রতিটি পয়েন্টের ON/OFF অবস্থা প্রদান করে।এলইডি দুটি অনুভূমিক সারিতে সাজানো হয় যার প্রতিটি সারিতে আটটি সবুজ এলইডি রয়েছে. এই মডিউলটি আউটপুট স্থিতির জন্য A1 থেকে 8 (পয়েন্ট 1 থেকে 8) লেবেলযুক্ত উপরের সারি ব্যবহার করে; নীচের সারিটি ব্যবহার করা হয় না এবং ফিউজ এলইডি ব্যবহার করা হয় না।
একটি সন্নিবেশ hinged দরজা ভিতরে এবং বাইরের পৃষ্ঠ মধ্যে যায়। মডিউল ভিতরে দিকে পৃষ্ঠ (যখন hinged দরজা বন্ধ করা হয়) সার্কিট তারের তথ্য আছে,এবং সার্কিট সনাক্তকরণ তথ্য বাইরের পৃষ্ঠের উপর রেকর্ড করা যেতে পারেইনসার্টের বাইরের বাম প্রান্তটি একটি উচ্চ ভোল্টেজ মডিউল নির্দেশ করার জন্য রঙ-কোডযুক্ত লাল।IC693MDL931 একটি RX3i বা একটি সিরিজ 90-30 পিএলসি সিস্টেমের মতো একটি 5 বা 10 স্লট বেসপ্লেটের যে কোনও I / O স্লটে ইনস্টল করা যেতে পারেএটা খুবই গুরুত্বপূর্ণ যে এই মডিউল কোন ব্যাকপ্লেন মধ্যে গরম swap অপারেশন সঙ্গে সামঞ্জস্যপূর্ণ নয়।গরম অপসারণ বা একটি backplane মধ্যে এই মডিউল সন্নিবেশ মডিউল বা অন্যান্য সিস্টেম উপাদান ক্ষতি হতে পারে.
| নামমাত্র ভোল্টেজঃ | 24 ভোল্ট ডিসি বা 120/240 ভোল্ট এসি |
| # আউটপুটঃ | আটটি বিচ্ছিন্ন আউটপুট |
| ফ্রিকোয়েন্সি: | এসি সহ 50/60 Hz |
| আউটপুট বর্তমানঃ | সার্কিট প্রতি 8 Amps |
| আউটপুট ভোল্টেজ রেঞ্জঃ | ৫ থেকে ৩০ ভোল্ট ডিসি, ৫ থেকে ২৫০ ভোল্ট এসি |
| ডিসি পাওয়ার: | হ্যাঁ। |
| নামমাত্র ভোল্টেজ | 24 ভোল্ট DC, 120/240 VAC, 50/60 Hz (নামমাত্র - ব্যতিক্রমের জন্য নিচের টেবিল দেখুন) |
| আউটপুট ভোল্টেজ রেঞ্জ | ৫ থেকে ৩০ ভোল্ট DC |
| ৫ থেকে ২৫০ ভিএসি, ৫০/৬০ হার্জ | |
| মডিউল প্রতি আউটপুট | আটটি বিচ্ছিন্ন আউটপুট |
| আইসোলেশনঃ | |
| ফিল্ড থেকে ব্যাকপ্লেনে এবং ফ্রেম গ্রাউন্ডে |
250 VAC অবিচ্ছিন্ন; ১ মিনিটের জন্য ১৫০০ ভিএসি |
| পয়েন্ট থেকে পয়েন্ট | 250 VAC অবিচ্ছিন্ন; 1500 VAC 1 মিনিটের জন্য |
| সর্বাধিক লোড | আউটপুট প্রতি 8 Amps সর্বাধিক প্রতিরোধের |
| ইউএল ইনস্টলেশনের জন্য মডিউল প্রতি সর্বোচ্চ ২০ এমপিআর সর্বোচ্চ লোড প্রদর্শিত হিসাবে পরিবেষ্টিত তাপমাত্রার উপর নির্ভর করে। | |
| ন্যূনতম লোড | ১০ এমএ |
| ইনরুশ কারেন্ট | এক চক্রের জন্য সর্বোচ্চ ৮ এমপিআর |
| প্রতিক্রিয়া সময় | সর্বোচ্চ ১৫ মিমি |
| অক্ষম প্রতিক্রিয়া সময় | সর্বোচ্চ ১৫ মিমি |
| আউটপুট ফুটো বর্তমান | 250 VAC এ সর্বোচ্চ 1mA (25°C (77°F)) |
| বিদ্যুৎ খরচ | ব্যাকপ্লেনে 5 ভোল্ট বাস থেকে 6mA (সমস্ত আউটপুট চালু) ব্যাকপ্লেনে রিলে 24V বাস থেকে 110mA (সমস্ত আউটপুট চালু) |
