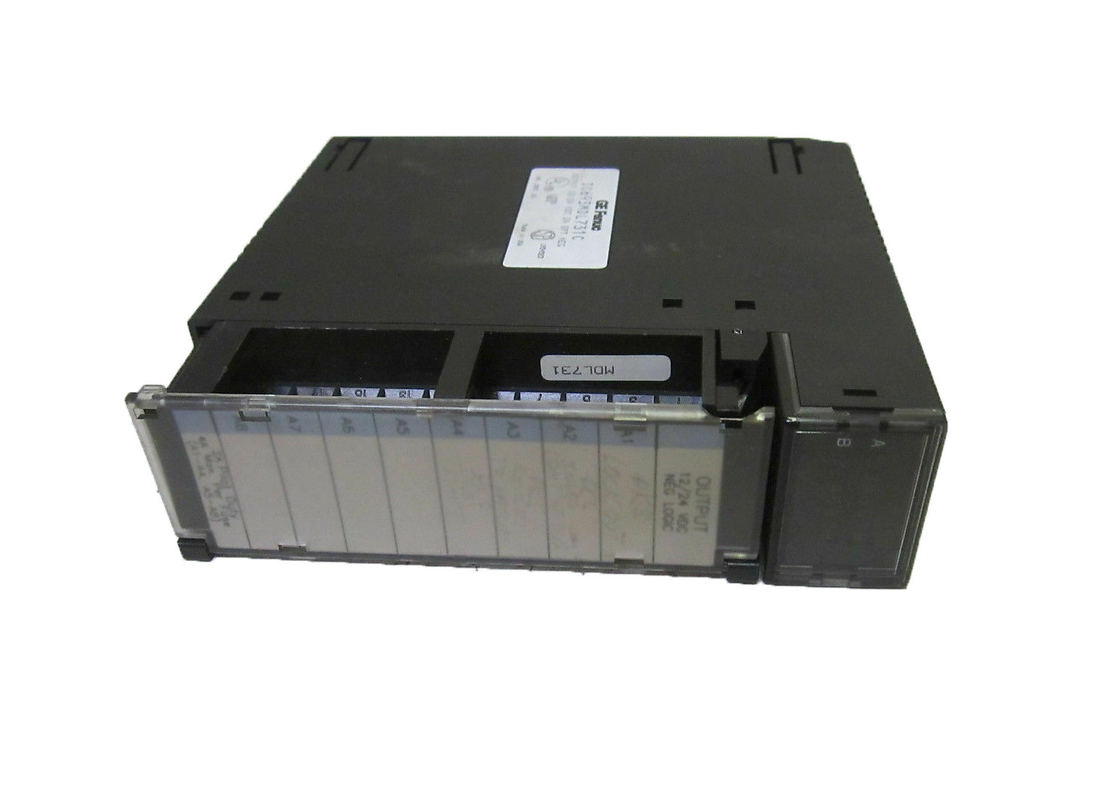

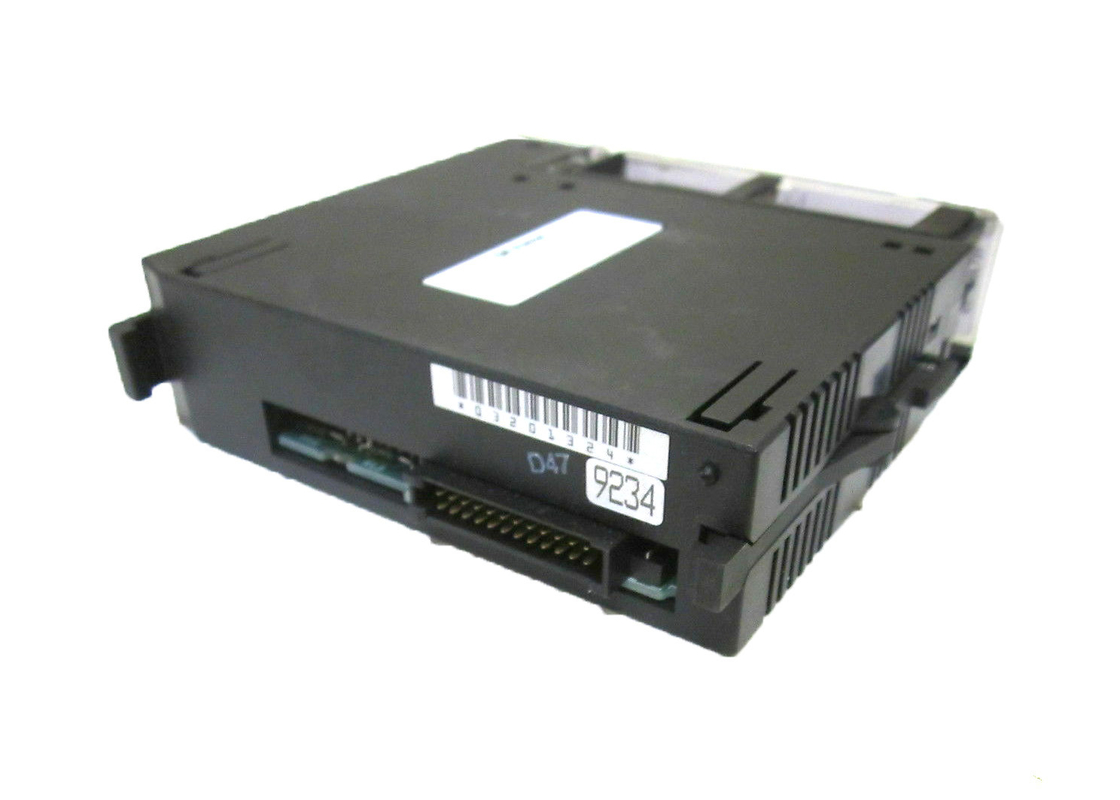

GE FANUC IC693MDL731 12/24 ভোল্ট ডিসি নেগেটিভ লজিক 2 অ্যাম্প আউটপুট মডিউল

GE FANUC IC693MDL731 12/24 ভোল্ট ডিসি নেগেটিভ লজিক 2 অ্যাম্প আউটপুট মডিউল

পণ্যের বিবরণ

GE Fanuc IC693MDL731 হল একটি 12/24 ভোল্ট ডিসি নেগেটিভ লজিক 2 অ্যাম্প আউটপুট মডিউল। সিরিজ 90-30 প্রোগ্রামেবল লজিক কন্ট্রোলার সিস্টেমের অংশ, এই মডিউলটিতে 8টি আউটপুট পয়েন্ট রয়েছে। এই পয়েন্টগুলি একটি একক পাওয়ার আউটপুট টার্মিনাল শেয়ার করে। যেহেতু IC693MDL731 লোড থেকে ব্যবহারকারীর কমন বা নেগেটিভ পাওয়ার বাসে কারেন্ট সিঙ্ক করে, তাই মডিউলটিতে নেগেটিভ লজিক বৈশিষ্ট্য রয়েছে। এর আউটপুট বৈশিষ্ট্যগুলি ব্যবহারকারীর সরবরাহ করা নির্দিষ্ট লোড ডিভাইসগুলির সাথে পেয়ারিং সক্ষম করে। উদাহরণস্বরূপ, বিভিন্ন ধরণের সোলেনয়েড এবং মোটর স্টার্টারগুলির পাশাপাশি ইন্ডিকেটরগুলির সাথে এই মডিউলটি পরিচালনা করা সম্ভব। এটি করার জন্য, এই ডিভাইসগুলি মডিউলের আউটপুট এবং পজিটিভ পাওয়ার বাসের মধ্যে সংযোগ স্থাপন করতে হবে। ব্যবহারকারী তখন ডিভাইসগুলি চালানোর জন্য একটি বাহ্যিক পাওয়ার সাপ্লাই সরবরাহ করতে পারেন।

90-30 পরিবারের অনেক অনুরূপ ইউনিটের মতো, IC693MDL731-এ একটি LED ব্লক রয়েছে। 16টি ইন্ডিকেটর রয়েছে, যা দুটি পৃথক সারিতে সাজানো হয়েছে – A1 এবং B1। প্রতিটিতে 8টি LED রয়েছে তবে এই মডিউলটি কেবল A1 ব্যবহার করে কারণ এতে কেবল 8টি আউটপুট পয়েন্ট রয়েছে। একটি ব্লো ফিউজ ইন্ডিকেটর LED-ও উপস্থিত। মডিউলের যেকোনো ফিউজ উড়ে গেলে এটি লাল জ্বলে ওঠে। ইউনিটে দুটি ফিউজ রয়েছে, প্রতিটিতে একটি 5 অ্যাম্প ফিউজ। একটি A1 থেকে A4 আউটপুটগুলিকে সুরক্ষা দেয় অন্য ফিউজটি A5 থেকে A8 পর্যন্ত সুরক্ষা দেয়। এই ফিউজগুলি একটি একক শেয়ার্ড কমনের সাথে বৈদ্যুতিকভাবে সংযুক্ত। ব্যবহারকারী এই 2 অ্যাম্প আউটপুট মডিউলটি একটি সিরিজ 90-30 সিস্টেমের বেসপ্লেটে ইনস্টল করতে পারেন। IC693MDL731-এর দরজার কাছাকাছি থাকা ইনসার্টের প্রান্তে একটি নীল রঙের স্ট্রিপ রয়েছে। এটি নির্দেশ করে যে ইউনিটটি লো-ভোল্টেজ।

IC693MDL731 সম্পর্কে

IC693MDL731 মডিউলটি GE Fanuc দ্বারা নির্মিত একটি ডিসক্রিট আউটপুট মডিউল। IC693MDL731 মডিউলটিতে 8টি সার্কিট আউটপুট রয়েছে এবং এটি একটি 12 থেকে 24 ভোল্ট ডিসি রেটযুক্ত ডিসক্রিট আউটপুট মডিউল। মডিউলটি ডিসি পাওয়ার সহ আসে এবং আউটপুট ভোল্টেজ রেঞ্জ 12 থেকে 24 ভোল্ট ডিসি। ইউনিটটি প্রতি পয়েন্টে 2.0 অ্যাম্প লোড কারেন্ট সহ আসে এবং এটি চালু বা বন্ধ করার সময় 2 মিলিসেকেন্ড প্রতিক্রিয়া সময় বৈশিষ্ট্যযুক্ত। IC693MDL731 মডিউলটিতে ট্রানজিস্টর আউটপুট টাইপ বৈশিষ্ট্যযুক্ত যখন পোলারিটি নেগেটিভ হিসাবে রেট করা হয়। কম্পোনেন্টটিতে প্রতি কমনে 8টি পয়েন্ট বৈশিষ্ট্যযুক্ত এবং কানেক্টর টাইপ হল একটি টার্মিনাল ব্লক যেখানে প্রতি মডিউলে 20টি স্ক্রু থাকে। অভ্যন্তরীণ পাওয়ার হল 5 ভোল্ট ডিসি-তে 55 মিলিঅ্যাম্প। ইনপুট ভোল্টেজ রেঞ্জ 24 ভোল্ট ডিসি হিসাবে রেট করা হয় যখন অন-স্টেট ভোল্টেজ সর্বনিম্ন 15 ভোল্ট ডিসি। কম্পোনেন্টটিতে সর্বোচ্চ 6 ভোল্ট ডিসি অফ-স্টেট ভোল্টেজ এবং সর্বনিম্ন 4.5 মিলিঅ্যাম্প অন-স্টেট কারেন্ট বৈশিষ্ট্যযুক্ত।

GE Fanuc IC693MDL731 মডিউলটি সর্বদা নিরাপদে মাউন্ট করা উচিত এবং ইনস্টলারদের নিশ্চিত করা উচিত যে এটি সঠিক প্রতিরক্ষামূলক ঘেরে ইনস্টল করা হয়েছে। উপরন্তু, ইউনিটটি সঠিকভাবে চালানোর জন্য অ্যাপ্লিকেশন প্রোগ্রাম ব্যবহার করা উচিত এবং ইনস্টলারদের সঠিক গ্রাউন্ডিং নিশ্চিত করা উচিত। গ্রাউন্ড কন্ডাক্টরগুলি সর্বদা একটি ট্রি ফ্যাশনে সংযুক্ত করা উচিত, শাখাগুলি কেন্দ্রীয় আর্থ গ্রাউন্ড পয়েন্টগুলিতে রুট করা উচিত। উপরন্তু, গ্রাউন্ড কন্ডাক্টরগুলি যতটা সম্ভব ছোট এবং বড় আকারের হওয়া উচিত। IC693MDL731 মডিউলটিতে একটি অ্যালুমিনিয়াম পিএলসি বেসপ্লেট বৈশিষ্ট্যযুক্ত যা মডিউল শিল্ড গ্রাউন্ডিংয়ের জন্য ব্যবহৃত হয়। বাহ্যিক পোর্ট সংযোগ সহ পিএলসি-তে সিপিইউগুলির পোর্টগুলির সঠিক শিল্ডিং নিশ্চিত করার জন্য একটি পৃথক শিল্ড গ্রাউন্ড সংযোগ থাকতে হবে।

প্রযুক্তিগত স্পেসিফিকেশন

প্রযুক্তিগত তথ্য
