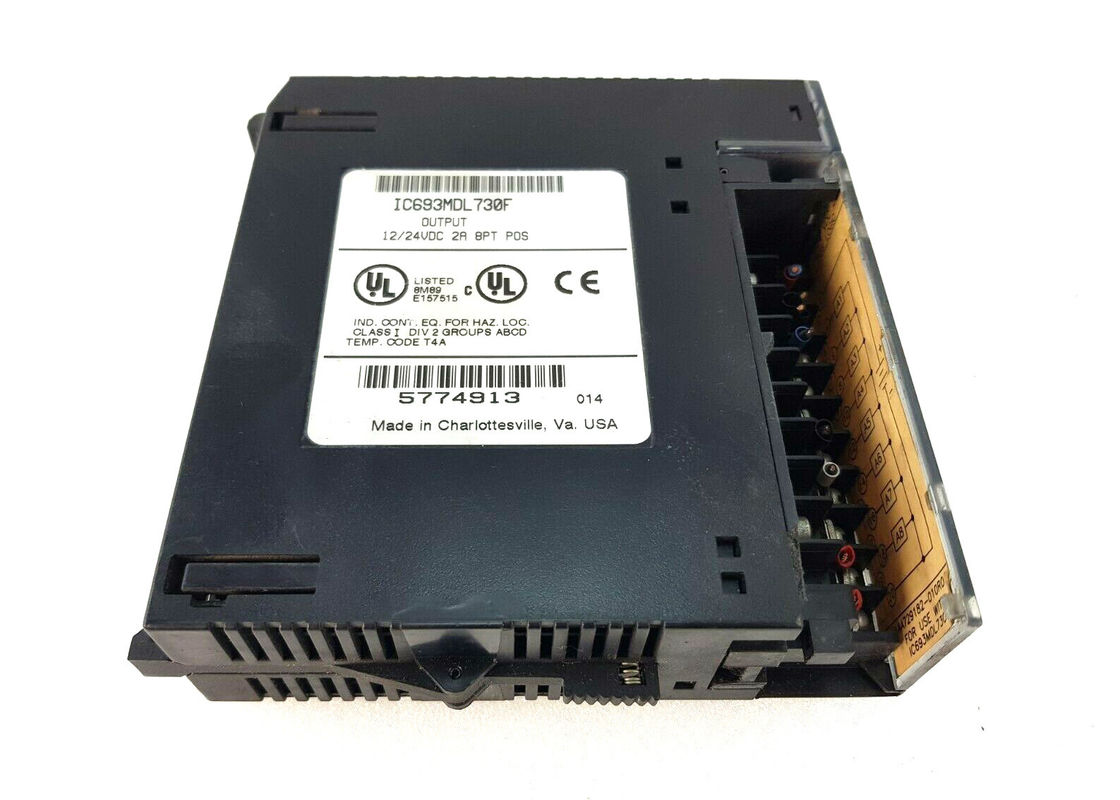

GE FANUC IC693MDL730 12/24 ভোল্ট ডিসি পজিটিভ লজিক 2 এমপি আউটপুট মডিউল

পণ্যের বর্ণনা

জিই ফ্যানুক আইসি 693 এমডিএল 730 একটি 12/24 ভোল্ট ডিসি পজিটিভ লজিক 2 এম্প আউটপুট মডিউল। এই ডিভাইসটি সিরিজ 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোলারের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে।এটি একটি একক গ্রুপে 8 আউটপুট পয়েন্ট প্রদান করে, যা একটি সাধারণ পাওয়ার ইনপুট টার্মিনাল ভাগ করে। মডিউল ইতিবাচক যৌক্তিক বৈশিষ্ট্য আছে। এই সত্য যে এটি লোড বর্তমান প্রদান মধ্যে স্পষ্ট হয়,ইতিবাচক শক্তি বাস থেকে এটি উত্স বা অন্যথায় ব্যবহারকারী সাধারণযারা এই মডিউলটি পরিচালনা করতে চান তারা বিভিন্ন আউটপুট ডিভাইস সহ এটি করতে পারেন, যার মধ্যে রয়েছে সূচক, সোলিনয়েড এবং মোটর স্টার্টার।আউটপুট ডিভাইসটি মডিউল আউটপুট এবং নেতিবাচক শক্তি বাসের মধ্যে সংযুক্ত করা উচিতব্যবহারকারীকে এই ক্ষেত্রের ডিভাইসগুলি পরিচালনা করার জন্য প্রয়োজনীয় শক্তি সরবরাহের জন্য একটি বাহ্যিক শক্তি সরবরাহ স্থাপন করতে হবে।

মডিউলের উপরের অংশে, সবুজ এলইডিগুলির দুটি অনুভূমিক সারি সহ একটি এলইডি ব্লক রয়েছে। একটি সারিটি A1 লেবেলযুক্ত এবং অন্যটি B1 লেবেলযুক্ত।প্রথম সারিতে ১ থেকে ৮ পয়েন্ট এবং দ্বিতীয় সারিতে ৯ থেকে ১৬ পয়েন্ট রয়েছে।. এই এলইডিগুলি মডিউলের প্রতিটি পয়েন্টের চালু / বন্ধ অবস্থা নির্দেশ করে। একটি লাল এলইডিও রয়েছে, যা লেবেল করা হয়েছে ?? এফ। এটি সবুজ এলইডিগুলির দুটি সারিগুলির মধ্যে অবস্থিত। যখনই কোনও ফিউজ ফুঁক দেওয়া হয়, তখন এটি একটি রঙের LED এর সাথে সংযুক্ত হয়।এই লাল LED চালু হয়এই মডিউলটিতে দুটি 5 এমপি ফিউজ রয়েছে। প্রথম ফিউজ A1 থেকে A4 আউটপুটগুলি রক্ষা করে এবং দ্বিতীয় ফিউজ A5 থেকে A8 আউটপুটগুলি রক্ষা করে। এই উভয় ফিউজগুলি একই সাধারণের সাথে বৈদ্যুতিক উপায়ে সংযুক্ত থাকে।

আইসি 693 এমডিএল 730 এর hinged দরজার পৃষ্ঠের মধ্যে যেতে একটি সন্নিবেশ রয়েছে। এই দরজাটি অপারেশন চলাকালীন বন্ধ করা উচিত। মডিউলের অভ্যন্তরের মুখোমুখি পৃষ্ঠটি সার্কিট তারের তথ্য রয়েছে।বাহ্যিক পৃষ্ঠের উপর, সার্কিট সনাক্তকরণ তথ্য রেকর্ড করা যেতে পারে। এই ইউনিটটি একটি নিম্ন ভোল্টেজ মডিউল, যা সন্নিবেশের বাইরের বাম প্রান্তে নীল রঙের কোডিং দ্বারা নির্দেশিত।সিরিজ 90-30 পিএলসি সিস্টেমের সাথে এটি পরিচালনা করতে, ব্যবহারকারীরা 5 বা 10 স্লট বেসপ্লেটের যে কোনও I/O স্লটে মডিউলটি ইনস্টল করতে পারেন।
