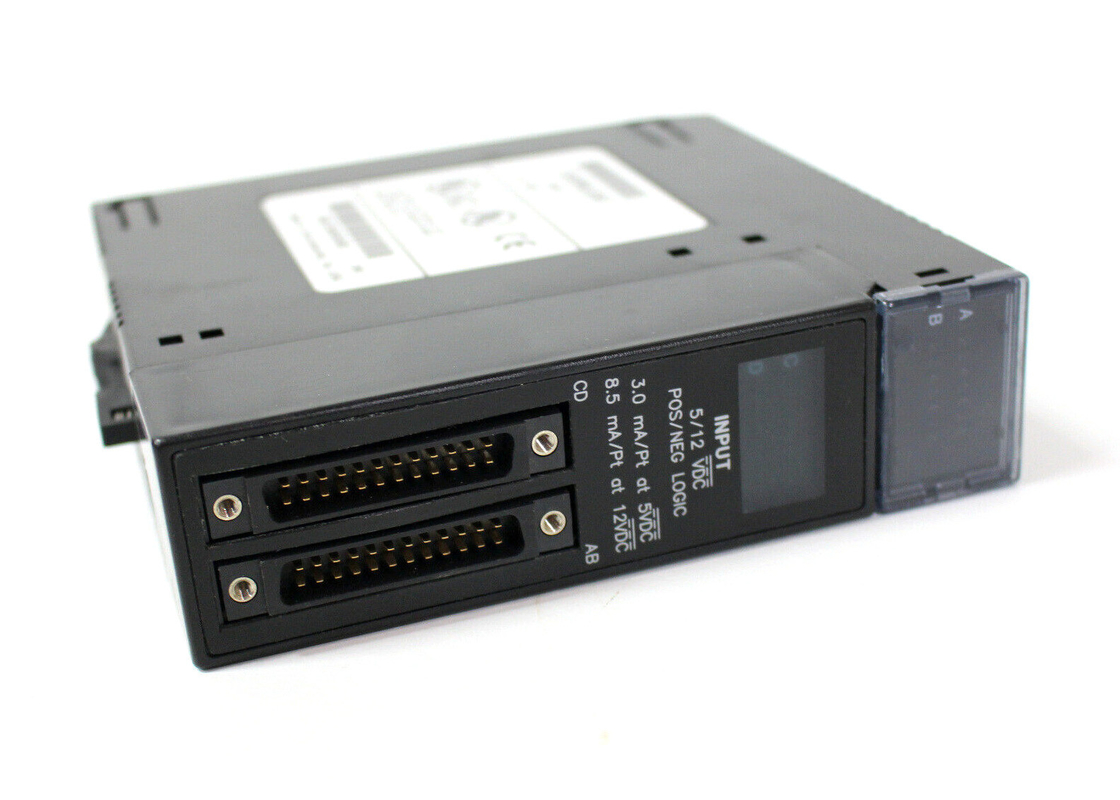

GE FANUC IC693MDL654 ， 5/12 ভোল্ট ডিসি (টিটিএল) ইতিবাচক / নেতিবাচক লজিক ইনপুট মডিউল

GE FANUC IC693MDL654 , 5/12 ভোল্ট DC (TTL) পজিটিভ/নেতিবাচক লজিক ইনপুট মডিউল

পণ্যের বর্ণনা

IC693MDL654ইহা একটি5/12 ভোল্ট ডিসি (টিটিএল) পজিটিভ/নেগেটিভ লজিক ইনপুট মডিউলসিরিজ 90-30 প্রোগ্রামেবল লজিক কন্ট্রোলারের জন্য।এটি বিতরণ করে32 বিচ্ছিন্ন TTL ভোল্টেজ থ্রেশহোল্ড ইনপুট পয়েন্টযেগুলো গ্রুপে বিভক্তচারটি স্বতন্ত্র গ্রুপ, প্রতিটি গ্রুপে লেবেলযুক্ত মোট আট পয়েন্ট রয়েছে (A1 - A8, B1 - B8, C1 - C8, এবং D1 - D8)।ইনপুট প্রায় লাইনে কাজ করে15Vইতিবাচক বা নেতিবাচক যুক্তি ইনপুট থাকার.দ্য+5Vসরবরাহ মডিউলে উত্পাদিত হয় এবং পরে পিএলসি ব্যাকপ্লেন থেকে আলাদা করা হয়।কেউ একজন বহিরাগত ব্যবহারকারীর দ্বারা জারি করা সরবরাহের সাথে পাওয়ারের পরিবর্তে অভ্যন্তরীণ সরবরাহ থেকে ইনপুটগুলিকে পাওয়ার করার সিদ্ধান্ত নিতে পারে।I/O সংযোগকারীর ডান পিনে জাম্পার সেট আপ করার মাধ্যমে এটি সম্ভব করা যেতে পারে।যদি এই অভ্যন্তরীণ সরবরাহটি ইনপুটগুলিকে পাওয়ার জন্য ব্যবহার করা হয়, তাহলে ইনপুটগুলিকে পাওয়ার জন্য একটি অভ্যন্তরীণ সরবরাহ ব্যবহার করা হলে PLC এর +5V পাওয়ার সাপ্লাইতে আরও লোড করা হবে।.অপটো-কাপলারমডিউল পাওয়া যায় অফার এবং সমর্থন করে ব্যাকপ্লেন বিচ্ছিন্নতা1500 ভোল্টক্ষেত্রের দিক এবং যুক্তি দিক এবং মধ্যে250 ভোল্টচার শ্রেণীর মধ্যে।এছাড়াও, পাওয়ার সাপ্লাইতে কোনও ত্রুটি নির্ণয়ের উল্লেখ নেই।IC693MDL654 ব্যাকপ্লেনে +5V বাস থেকে 195 mA এর অভ্যন্তরীণ শক্তি ব্যবহার করে।

মডিউল তালিকাভুক্ত LED সূচক নিয়ে গঠিত;A1 - A8, B1 - B8, C1 - C8, D1 - D8মডিউলের শীর্ষে অবস্থিত।নির্দেশক প্রদান করেচালু/বন্ধপ্রতিটি ইনপুট পয়েন্টের অবস্থা।ইনপুট কারেন্ট হল3.0 এমএ (5 ভিডিসিতে সাধারণ চালু বর্তমান) এবং 8.5 এমএ (12 ভিডিসি-তে সাধারণ চালু বর্তমান)।IC693MDL654 এর32-পয়েন্ট ইনপুট ডিজাইন যা 32 বিট বিযুক্ত %I ইনপুট ডেটা ব্যবহার করে.এটি একটি সিরিজ 90-30 পিএলসি সিস্টেমে একটি 5 বা 10-স্লট বেসপ্লেটে একটি I/O পোর্টে স্থাপন করা যেতে পারে।ইনপুট পয়েন্ট থেকে কারেন্ট ইনপুট স্ট্যাটাস টেবিলের মধ্যে লজিক 1-এ নিয়ে যায়।IC693MDL654 এর জন্য রেট করা ভোল্টেজ হল5 থেকে 12 ভোল্ট ডিসি, ইতিবাচক বা নেতিবাচক যুক্তি যখন ইনপুট ভোল্টেজ থেকে রেঞ্জ হয়0 থেকে 15 ভোল্ট ডিসিইনপুট সার্কিটের লিঙ্কগুলি ব্যবহারকারীর ইনপুট ডিভাইস থেকে দুটি পুরুষ (পিন-টাইপ) 24-পিন সংযোগকারীতে তৈরি করা হয় (Fujitsu FCN-365P024-AU) মডিউলের সামনে রাখা হয়েছে।এই লিঙ্কটি সামনের ভিউপয়েন্টে বর্ডার A এবং B এর মধ্যে সীমানা। বাম পাশের আরেকটি C এবং D ক্লাসের সীমানা। একটি তারের যার এক প্রান্তে একটি ফিমেল কানেক্টর রয়েছে যার তারের সাথে ছিনতাই করা হয়েছে।ক্ষেত্রের তারেরমডিউল সংযোগকারী থেকে ফিল্ড ডিভাইস.

GE Fanuc অটোমেশন IC693MDL654 মডিউলটিকে একটি ইনপুট মডিউল এবং সিরিজ 90-30 PLC পণ্য লাইনের সদস্য হিসাবে তৈরি করে।এই ইনপুট মডিউলটি প্রকৌশলী এবং নমনীয় শিল্প অ্যাপ্লিকেশনের প্রয়োজনীয়তা পূরণের উদ্দেশ্যে তৈরি করা হয়েছে।এটি কন্ট্রোল আর্কিটেকচারের সাথেও আসে যা এটিকে বিভিন্ন অ্যাপ্লিকেশন যেমন উপাদান পরিচালনা, উচ্চ-গতির প্যাকেজিং এবং জটিল গতি নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে।GE Fanuc IC693MDL654 ইনপুট মডিউল তার মডুলার ডিজাইনের মাধ্যমে আশ্চর্যজনক নমনীয়তা প্রদান করে এবং যখন এই ইউনিটটি সঠিকভাবে কনফিগার করা হয়, তখন অপারেটররা ইনস্টলেশন খরচ এবং স্থান সংরক্ষণ করতে পারে।এটি ইথারনেট যোগাযোগ সমর্থন করে যার মাধ্যমে এটি রিয়েল-টাইমে মনিটরিং অর্জন করে।এই ইনপুট মডিউলটি ইনস্টল করার সময়, অপারেটররা একটি ইথারনেট-সক্ষম CPU বা র্যাক-মাউন্ট করা ইথারনেট মডিউল দিয়ে শুরু করতে পারে।এই ইনপুট মডিউলটিতে Modbus TCP/IP এবং SRTP অ্যাপ্লিকেশন প্রোটোকলগুলির জন্য সমর্থন রয়েছে এবং এটি স্কেলযোগ্য প্রসেসিং পাওয়ার সহ আসে যা 90-30 সিরিজের অনেক CPU গুলি সাধারণ এবং যা আপগ্রেড করা সহজ করে তোলে৷

জিই ফানুক অটোমেশন IC693MDL654 ইনপুট মডিউলটি তার স্কেলযোগ্য প্রক্রিয়াকরণ শক্তিও ব্যবহার করে যা আধুনিক শিল্প অ্যাপ্লিকেশনগুলির প্রয়োজন অনুসারে মডিউলটিকে কর্মক্ষমতার সর্বোত্তম স্তরে কাজ করতে সক্ষম হতে সাহায্য করে।এই ইনপুট মডিউলটিতে একটি অন্তর্নির্মিত গতি নিয়ন্ত্রণ বৈশিষ্ট্য রয়েছে যা ইনপুট মডিউলটি পয়েন্ট-টু-পয়েন্ট অ্যাপ্লিকেশনগুলির জন্য প্রয়োজনীয় কর্মক্ষমতার স্তর অর্জন করে তা নিশ্চিত করতে সহায়তা করে৷ইনপুট মডিউলটিতে ফিল্ড বাস ইন্টারফেস বিকল্পও রয়েছে যা বিতরণ নিয়ন্ত্রণ সক্ষম করে।ব্যবহারকারীদের ইন্টারফেস বিকল্প রয়েছে যেমন Profibus-DP, EtherNet EGD, বা জিনিয়াস ইন্টারফেস।উপরন্তু, এই মডিউলটি একটি CIMPLICITY মেশিন সংস্করণ লজিক ডেভেলপার প্রোগ্রামের সাথে আসে যা ইউনিটকে প্রোগ্রামিং সহজ করে তোলে।এই ধরনের জিই ফানুক সিরিজ 90-30 ইনপুট মডিউলগুলির সমস্ত রিডানডেন্সি বিকল্প রয়েছে৷

প্রযুক্তিগত বিবরণ

IC693MDL654 এর জন্য প্রযুক্তিগত স্পেসিফিকেশন
