পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | জিই ফানুক | মডেল: | IC693MDL645 |
---|---|---|---|
সিরিজ: | সিরিজ 90-30 | রেটেড ভোল্টেজ: | 24 ভোল্ট ডিসি |
ইনপুট ভোল্টেজ পরিসীমা: | 0 থেকে +30 ভোল্ট ডিসি | মডিউল প্রতি ইনপুট: | 16 (একটি সাধারণ সহ একটি দল) |
আলাদা করা: | ফিল্ড সাইড এবং লজিক সাইডের মধ্যে 1500 ভোল্ট | ইনপুট কারেন্ট: | রেটেড ভোল্টেজে 7 mA (সাধারণ) |
অন-স্টেট ভোল্টেজ: | 11.5 থেকে 30 ভোল্ট ডিসি | ||
লক্ষণীয় করা: | 24 ভিডিসি নেতিবাচক লজিক ইনপুট মডিউল,24 ভিডিসি পজিটিভ লজিক ইনপুট মডিউল,2 এ নেতিবাচক লজিক আউটপুট মডিউল |

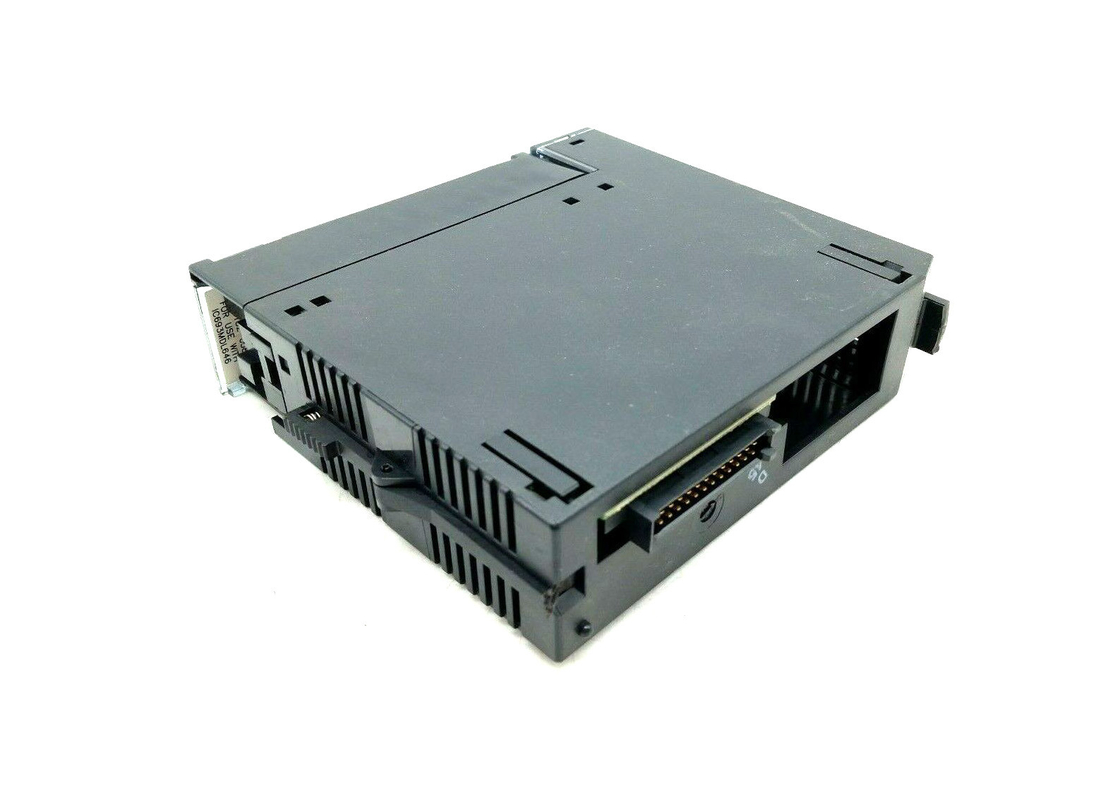

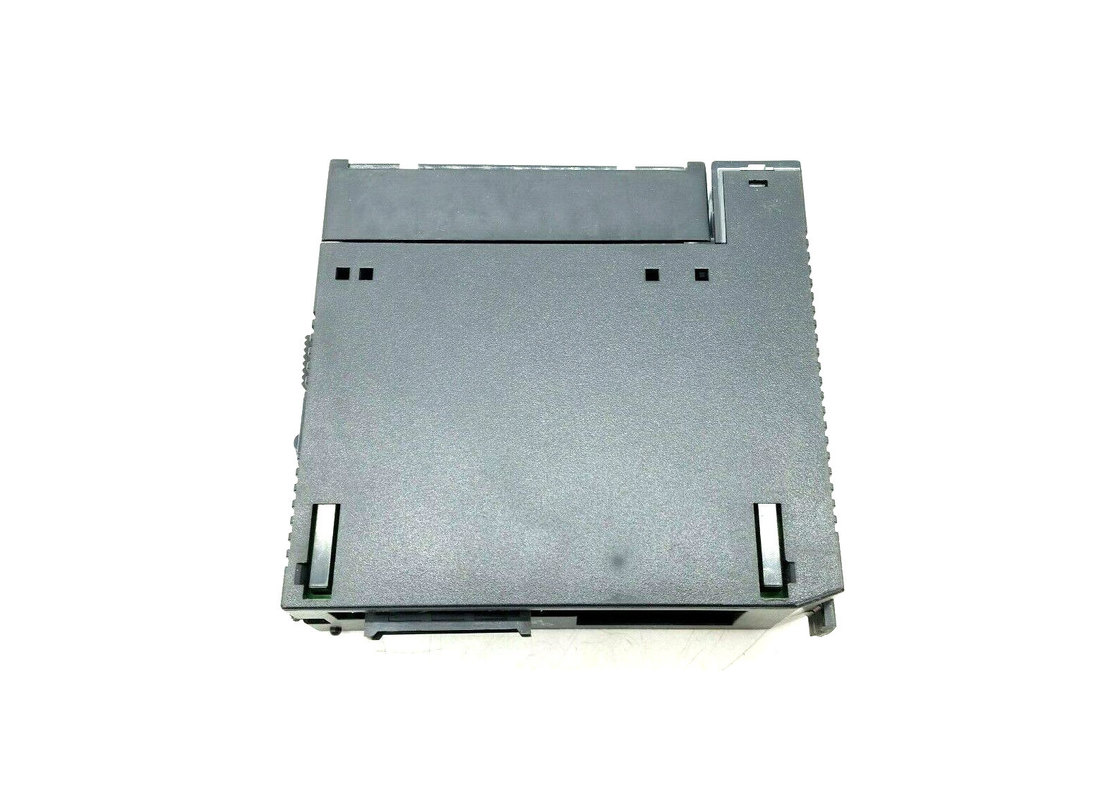

IC693MDL646মডিউল হয়প্রোগ্রামেবল লজিক কন্ট্রোলারের 90-30 সিরিজের জন্য একটি 24-ভোল্ট ডিসি পজিটিভ/নেগেটিভ লজিক ইনপুট মডিউল.এটি 1 এর সাথে আসেএকটি গ্রুপে 6টি ইনপুট পয়েন্ট একটি সাধারণ পাওয়ার ইনপুট টার্মিনাল ভাগ করে.দ্যIC693MDL646 হলইতিবাচক যুক্তি বা নেতিবাচক যুক্তি বৈশিষ্ট্য আছে ডিজাইন করা হয়েছে.ইনপুট বৈশিষ্ট্যগুলি এটিকে ব্যবহারকারীর সরবরাহকৃত ইনপুট ডিভাইসের বিস্তৃত অ্যারের সাথে সামঞ্জস্যপূর্ণ করে তোলে যেমন সীমা সুইচ, পুশ বোতাম এবং প্রক্সিমিটি সুইচ।ফিল্ড ডিভাইসগুলি চালানোর ক্ষমতা সাধারণত ব্যবহারকারীর দ্বারা সরবরাহ করা হয় বা পাওয়ার সাপ্লাইতে একটি বিচ্ছিন্ন +24VDC সরবরাহ করা হয়।

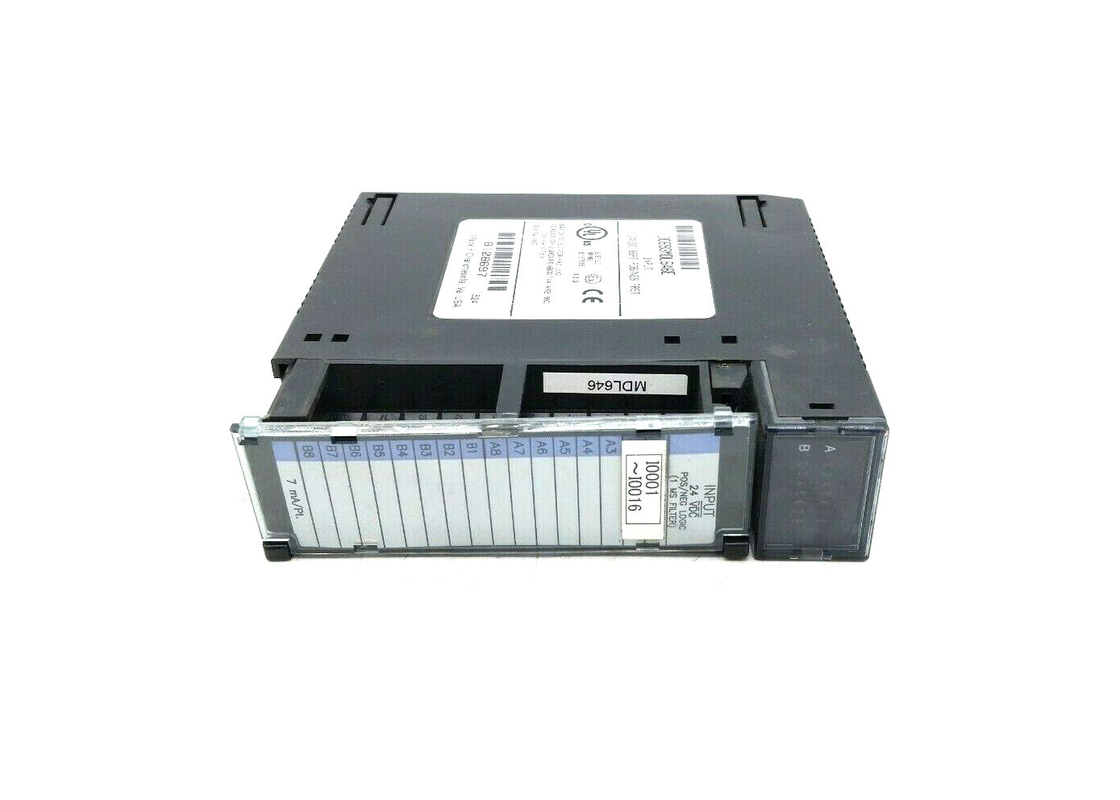

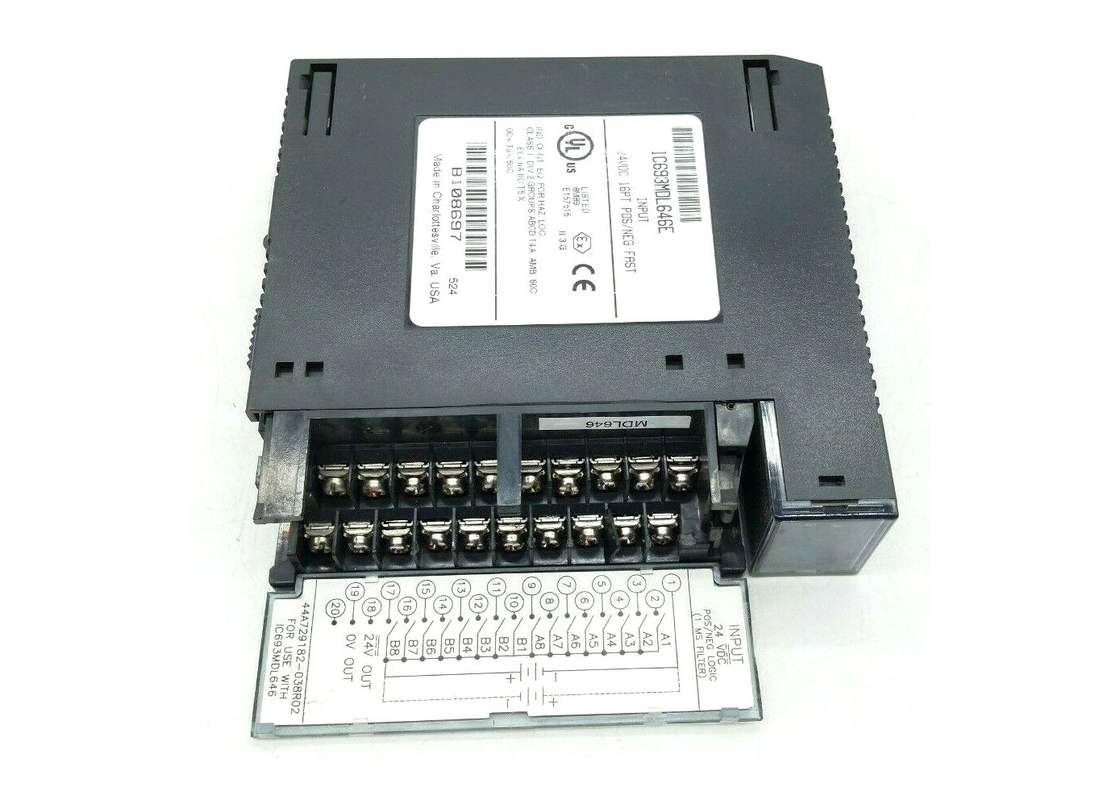

মডিউলের শীর্ষে, কেউ সনাক্ত করতে পারেLED সূচক যা প্রতিটি পয়েন্টের চালু/বন্ধ অবস্থা প্রদর্শন করে। LED ব্লকটি 2টি অনুভূমিক সারিতে বিভক্ত করা হয়েছে এবং প্রতিটি সারিতে 8টি সবুজ এলইডি রয়েছে।উপরের সারিটি A1 থেকে A8 (বিন্দু 1 থেকে 8) এবং নীচে B1 থেকে B8 (বিন্দু 9 থেকে 16) লেবেলযুক্ত।একটি সন্নিবেশ রয়েছে যা কব্জাযুক্ত দরজার ভিতরে এবং বাইরের পৃষ্ঠের মধ্যে যায়।ভিতরের দিকে, একজন তারের ডায়াগ্রামটি খুঁজে পাবে এবং সার্কিট সনাক্তকরণটি বাইরের পৃষ্ঠে অবস্থিত। লো-ভোল্টেজ মডিউল দেখানোর জন্য সন্নিবেশের বাইরের বাম প্রান্তটি রঙ-কোডেড নীল।এই মডিউলটি সিরিজ 90-30 পিএলসি সিস্টেমের যেকোনো I/O স্লটে ইনস্টল করা যেতে পারে।অন্যান্য স্পেসিফিকেশন একটি অন্তর্ভুক্তইনপুট ভোল্টেজ পরিসীমা 0 থেকে 30 ভিডিসিএবং7 mA এর ইনপুট কারেন্ট.অন-স্টেট ভোল্টেজ 11.5 থেকে 30 V এবং অন-স্টেট ভোল্টেজ 0- +5V ডিসি.অন-স্টেট বর্তমান রেটিং সর্বনিম্ন 3.2mA এবং অফ-স্টেট 1.1mA সর্বাধিক।
IC693MDL646 মডিউল হল একটি GE Fanuc 24 Volts DC মডিউল যা GE প্রোগ্রামেবল লজিক কন্ট্রোলারের সিরিজ 90-30 এর অধীনে শ্রেণীবদ্ধ করা হয়েছে।16-পয়েন্ট ডিসি মডিউলটিতে সহজ সমস্যা সমাধান এবং সেটআপের জন্য একটি সরলীকৃত নির্মাণ বৈশিষ্ট্য রয়েছে।IC693MDL646 মডিউলটি CIMPLICITY মেশিন সংস্করণ লজিক সফ্টওয়্যার সহ একটি পোর্টেবল PDA সমর্থন করে যা ব্যবহারকারীদের PLC কন্ট্রোলারের সাথে ইন্টারফেস করতে দেয়।এই লজিক ডেভেলপার PDA নিরীক্ষণ বা ডেটা পরিবর্তনের সহজতা এবং ডায়াগনস্টিকগুলি দেখার ক্ষমতা নিশ্চিত করে।ইউনিটটি ফোর্স অন/অফ ফাংশনের সাথে আসে এবং এটি একটি সহজ-ব্যবহারযোগ্য মেশিন সেটআপ প্রক্রিয়ার মাধ্যমে কনফিগার করা যেতে পারে যা সময় বাঁচায় এবং উত্পাদনশীলতা বাড়ায়।IC693MDL646 মডিউলটি ইন্টিগ্রেটেড মোশন কন্ট্রোল ইউনিটের মাধ্যমে বিভিন্ন পয়েন্ট-টু-পয়েন্ট অ্যাপ্লিকেশনের জন্য উচ্চ কর্মক্ষমতা নিশ্চিত করার জন্য নির্মিত হয়েছে।
GE Fanuc সিরিজ 90-30 IC693MDL646 24 ভোল্ট ডিসি মডিউলের প্রক্রিয়াকরণ শক্তি সামঞ্জস্য করা সহজ এবং এটি সামঞ্জস্য করা সহজ করে তোলে।GE IC693MDL646 মডিউল অ্যাপ্লিকেশন সফ্টওয়্যার পরিবর্তন করার প্রয়োজন ছাড়াই একটি শক্তিশালী সিস্টেম তৈরি করতে পারে।ইথারনেট কমিউনিকেশন ব্যবহার করে, IC693MDL646 মডিউল বিভিন্ন শিল্প ব্যবস্থা এবং কারখানার মেঝের বিভিন্ন অংশের মধ্যে একটি রিয়েল-টাইম লিঙ্ক প্রদান করে।এটি গ্যারান্টি দেয় যে ব্যবহারকারীরা রিয়েল-টাইম মনিটরিং এবং নিয়ন্ত্রণের সহজতার অভিজ্ঞতা পাবেন।IC693MDL646 মডিউলটি ইথারনেট-সক্ষম CPU ব্যবহার করে এবং এটি র্যাকে মাউন্ট করা একটি ইথারনেট মডিউল ব্যবহার সমর্থন করে।IC693MDL646 মডিউলটি বিভিন্ন ছোট কন্ট্রোল ডিভাইসের মধ্যে দাঁড়িয়েছে তা নিশ্চিত করার জন্য তৈরি করা হয়েছে এবং এটি অপ্রয়োজনীয় বিকল্পগুলি অফার করে।অতএব, IC693MDL646 মডিউল হল একটি সাশ্রয়ী শিল্প সমাধান যা দক্ষতা নিশ্চিত করার জন্য তৈরি করা হয়েছে।
রেট ভোল্টেজ: | 24 ভোল্ট ডিসি |
ইনপুটের #টি: | 16 |
ফ্রিকোয়েন্সি: | n/a |
ইনপুট বর্তমান: | 7.0 mA |
ইনপুট ভোল্টেজ পরিসীমা: | 0 থেকে -30 ভোল্ট ডিসি |
ডিসি পাওয়ার: | হ্যাঁ |
রেটেড ভোল্টেজ 24 ভোল্ট ডিসি
ইনপুট ভোল্টেজ পরিসীমা 0 থেকে +30 ভোল্ট ডিসি
মডিউল 16 প্রতি ইনপুট (একটি সাধারণ সহ একটি গ্রুপ)
ফিল্ড সাইড এবং লজিক সাইডের মধ্যে আইসোলেশন 1500 ভোল্ট
ইনপুট বর্তমান 7 mA (সাধারণ) রেট ভোল্টেজ এ
ইনপুট বৈশিষ্ট্য
অন-স্টেট ভোল্টেজ 11.5 থেকে 30 ভোল্ট ডিসি
অফ-স্টেট ভোল্টেজ 0 থেকে +5 ভোল্ট ডিসি
অন-স্টেট বর্তমান 3.2 mA সর্বনিম্ন
অফ-স্টেট বর্তমান 1.1 mA সর্বাধিক
প্রতিক্রিয়া সময় 1 ms সাধারণত
অফ রেসপন্স টাইম 1 ms সাধারণত
বিদ্যুৎ খরচ: ব্যাকপ্লেনে 5 ভোল্ট বাস থেকে 5V 80 mA (সব ইনপুট চালু আছে)
বিদ্যুৎ খরচ: বিচ্ছিন্ন 24 ভোল্ট ব্যাকপ্লেন বাস থেকে 24V 125 mA বা
ব্যবহারকারীর সরবরাহকৃত শক্তি থেকে
