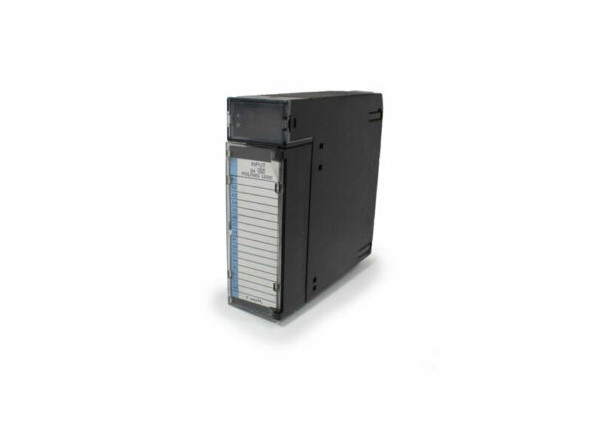

GE FANUC IC693MDL645 ， 24-ভোল্টের ডিসি পজিটিভ / নেতিবাচক লজিক ইনপুট মডিউল

GE FANUC IC693MDL645 , 24-ভোল্ট DC পজিটিভ/নেগেটিভ লজিক ইনপুট মডিউল

পণ্যের বর্ণনা

IC693MDL645 হল একটি 24-ভোল্ট ডিসি পজিটিভ/নেগেটিভ লজিক ইনপুট যা প্রোগ্রামেবল লজিক কন্ট্রোলারের 90-30 সিরিজের অন্তর্গত।এটি যেকোন সিরিজ 90-30 পিএলসি সিস্টেমে ইনস্টল করা যেতে পারে যার একটি 5 বা 10 -স্লট বেসপ্লেট রয়েছে।এই ইনপুট মডিউলটির উভয় ইতিবাচক এবং নেতিবাচক যুক্তি বৈশিষ্ট্য রয়েছে।এটি প্রতি গ্রুপে 16টি ইনপুট পয়েন্ট রয়েছে।এটি একটি সাধারণ পাওয়ার টার্মিনাল ব্যবহার করে।ব্যবহারকারী ফিল্ড ডিভাইস পাওয়ার জন্য দুটি বিকল্প আছে;হয় সরাসরি বিদ্যুৎ সরবরাহ করুন অথবা একটি সামঞ্জস্যপূর্ণ +24BDC সরবরাহ ব্যবহার করুন।

IC693MDL645 মডিউলের ডুয়াল লজিক বৈশিষ্ট্যগুলি এটিকে এমন অ্যাপ্লিকেশনগুলিতে আদর্শ করে তোলে যেগুলির জন্য ইলেকট্রনিক প্রক্সিমিটি সুইচ, সীমা সুইচ এবং পুশবাটন প্রয়োজন৷এটি লক্ষ্য করা গুরুত্বপূর্ণ যে তারের এবং বর্তমান সনাক্তকরণ তথ্য একটি সন্নিবেশে অবস্থিত।এই সন্নিবেশটি কব্জাযুক্ত দরজার ভিতরের এবং বাইরের পৃষ্ঠের মধ্যে অবস্থিত।তারের তথ্য সন্নিবেশের পাশে বাইরের দিকে মুখ করে অবস্থিত।বর্তমান শনাক্তকরণটি সন্নিবেশের ভিতরে অবস্থিত, তাই এই তথ্য পর্যালোচনা করার জন্য কব্জাযুক্ত দরজাটি খুলতে হবে।এই মডিউলটি কম ভোল্টেজ হিসাবে শ্রেণীবদ্ধ করা হয়েছে, এই কারণে সন্নিবেশের বাইরের প্রান্তটি রঙ-কোডেড নীল হয়েছে।

মডিউলের শীর্ষে অবস্থিত দুটি অনুভূমিক সারি, প্রতিটি সারিতে আটটি সবুজ LED রয়েছে।উপরের সারির ইনপুট পয়েন্ট 1 থেকে 8 এর সাথে সম্পর্কিত LED গুলিকে A1 থেকে A8 লেবেল করা হয়েছে, যখন দ্বিতীয় সারিতে, যেগুলি ইনপুট পয়েন্ট 9 থেকে 16 এর সাথে মিল রয়েছে, সেগুলিকে B1 থেকে B8 লেবেল করা হয়েছে৷এই LEDগুলি প্রতিটি ইনপুট পয়েন্টের "চালু" বা "বন্ধ" অবস্থা নির্দেশ করে।

এই 24-ভোল্টের DC পজিটিভ/নেগেটিভ লজিক ইনপুট মডিউলটিতে 24 ভোল্টের একটি রেট করা ভোল্টেজ রয়েছে যার একটি DC ইনপুট ভোল্টেজের পরিসর 0 থেকে +30 ভোল্ট ডিসি।ফিল্ড সাইড এবং লজিক সাইডের মধ্যে আইসোলেশন হল 1500 ভোল্ট।রেট করা ভোল্টেজে ইনপুট কারেন্ট সাধারণত 7 mA হয়।এর ইনপুট বৈশিষ্ট্যের জন্য: অন-স্টেট ভোল্টেজ হল 11.5 থেকে 30 ভোল্ট ডিসি যখন অফ-স্টেট ভোল্টেজ হল 0 থেকে ±5 ভোল্ট ডিসি।অন-স্টেট স্রোত সর্বনিম্ন 3.2 mA এবং অফ-স্টেট স্রোত সর্বাধিক 1.1 mA।চালু এবং বন্ধ প্রতিক্রিয়া সময় সাধারণত প্রতিটি জন্য 7 ms হয়.ব্যাকপ্লেনে থাকা একটি 5-ভোল্ট বাস থেকে 5V-এ পাওয়ার খরচ 80 mA (যখন সমস্ত ইনপুট চালু থাকে)।বিচ্ছিন্ন 24-ভোল্ট ব্যাকপ্লেন বাস থেকে বা ব্যবহারকারীর সরবরাহ করা শক্তি থেকে 24V-এ পাওয়ার খরচ 125 mA।

প্রযুক্তিগত বিবরণ

প্রযুক্তিগত তথ্য

রেটেড ভোল্টেজ 24 ভোল্ট ডিসি
ইনপুট ভোল্টেজ পরিসীমা 0 থেকে +30 ভোল্ট ডিসি
মডিউল 16 প্রতি ইনপুট (একটি সাধারণ সহ একটি গ্রুপ)
ফিল্ড সাইড এবং লজিক সাইডের মধ্যে আইসোলেশন 1500 ভোল্ট
ইনপুট বর্তমান 7 mA (সাধারণ) রেট ভোল্টেজ এ
ইনপুট বৈশিষ্ট্য
অন-স্টেট ভোল্টেজ 11.5 থেকে 30 ভোল্ট ডিসি
অফ-স্টেট ভোল্টেজ 0 থেকে +5 ভোল্ট ডিসি
অন-স্টেট বর্তমান 3.2 mA সর্বনিম্ন
অফ-স্টেট বর্তমান 1.1 mA সর্বাধিক
প্রতিক্রিয়া সময় 7 ms সাধারণত
অফ রেসপন্স টাইম 7 ms সাধারণত
বিদ্যুৎ খরচ: ব্যাকপ্লেনে 5 ভোল্ট বাস থেকে 5V 80 mA (সব ইনপুট চালু আছে)
বিদ্যুৎ খরচ: বিচ্ছিন্ন 24 ভোল্ট ব্যাকপ্লেন বাস থেকে 24V 125 mA বা
ব্যবহারকারীর সরবরাহকৃত শক্তি থেকে
