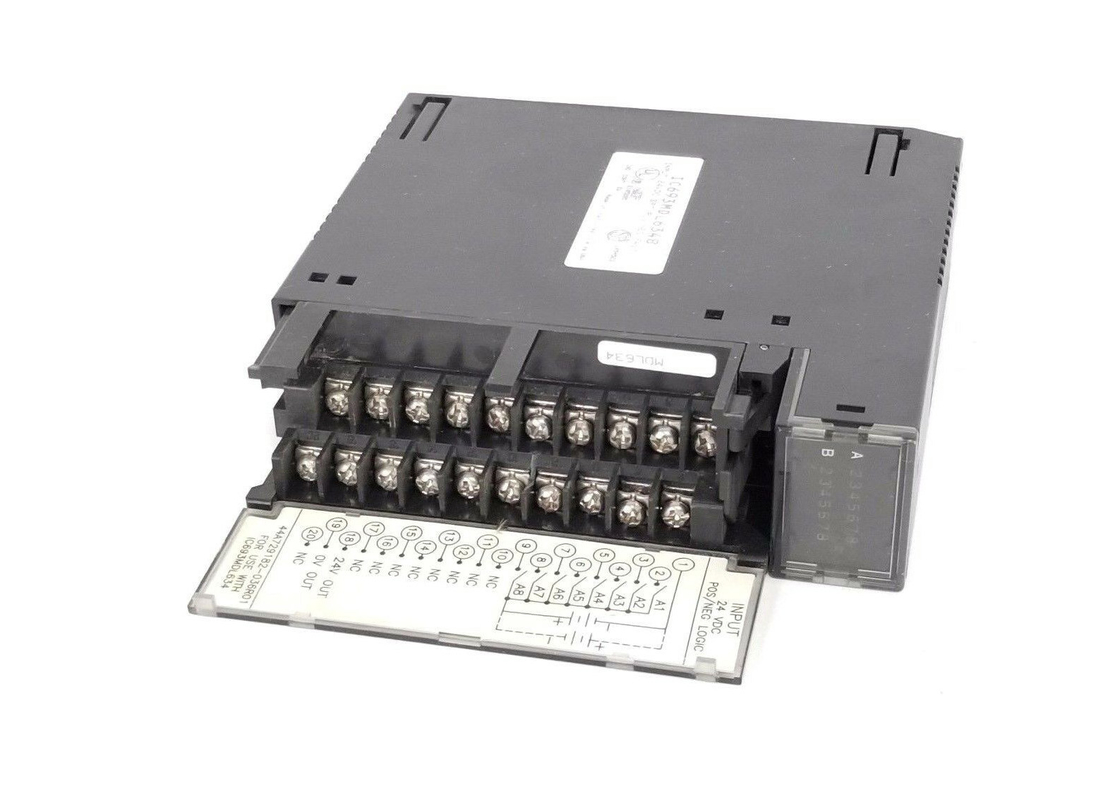

GE FANUC IC693MDL634 ， 24-ভোল্টের ডিসি পজিটিভ / নেতিবাচক লজিক ইনপুট মডিউল

GE FANUC IC693MDL634, 24-ভোল্ট ডিসি ইতিবাচক/নেতিবাচক লজিক ইনপুট মডিউল

পণ্যের বর্ণনা

আইসি 693 এমডিএল 634 হ'ল জিই ফ্যানুকের সিরিজ 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোলারের জন্য একটি 24-ভোল্ট ডিসি ইতিবাচক / নেতিবাচক লজিক ইনপুট মডিউল।IC693MDL634 মডিউলটিতে আটটি ইনপুট পয়েন্ট এবং একটি সাধারণ পাওয়ার ইনপুট টার্মিনাল সহ একটি গ্রুপ রয়েছে. IC693MDL634s কনফিগারেশন ইতিবাচক লজিক এবং নেতিবাচক লজিক বৈশিষ্ট্য উভয়ই অনুমতি দেয়। এই ইনপুট বৈশিষ্ট্যগুলি ব্যবহারকারীর সরবরাহিত ইনপুট ডিভাইসগুলির একটি বিশাল বৈচিত্র্যের জন্য উপযুক্ত,যেমন ইলেকট্রনিক প্রক্সিমিটি সুইচ, চাপ বোতাম, এবং সীমাবদ্ধতা সুইচ.

একবার বর্তমান একটি ইনপুট পয়েন্ট মাধ্যমে যায়, ফলাফল ইনপুট অবস্থা টেবিল (%I) একটি লজিক 1 হয়। ব্যবহারকারী ক্ষেত্র ডিভাইস পরিচালনা করার জন্য শক্তি সরবরাহ করতে পারেন,অথবা একটি বিচ্ছিন্ন +24 ভিডিসি আউটপুট সীমিত সংখ্যক ডিসি ইনপুট পাওয়ার সরবরাহ করতে ব্যবহার করা যেতে পারে. আইসি 693 এমডিএল 634 ′s ইনপুট ভোল্টেজ রেঞ্জ 0 থেকে +30 ভোল্ট ডিসি পর্যন্ত যায় এবং এর ইনপুট বর্তমান 7 এমএ (সাধারণত) নামমাত্র ভোল্টেজে। এটি 11 এর অন-স্টেট ভোল্টেজের সাথে কাজ করে।৫ থেকে ৩০ ভোল্ট ডিসি এবং ০ থেকে +৫ ভোল্ট ডিসি অফ-স্টেট ভোল্টেজএর ন্যূনতম ইন-স্টেট কারেন্ট ৩.২ এমএ এবং এর সর্বোচ্চ অফ-স্টেট কারেন্ট ১.১ এমএ।

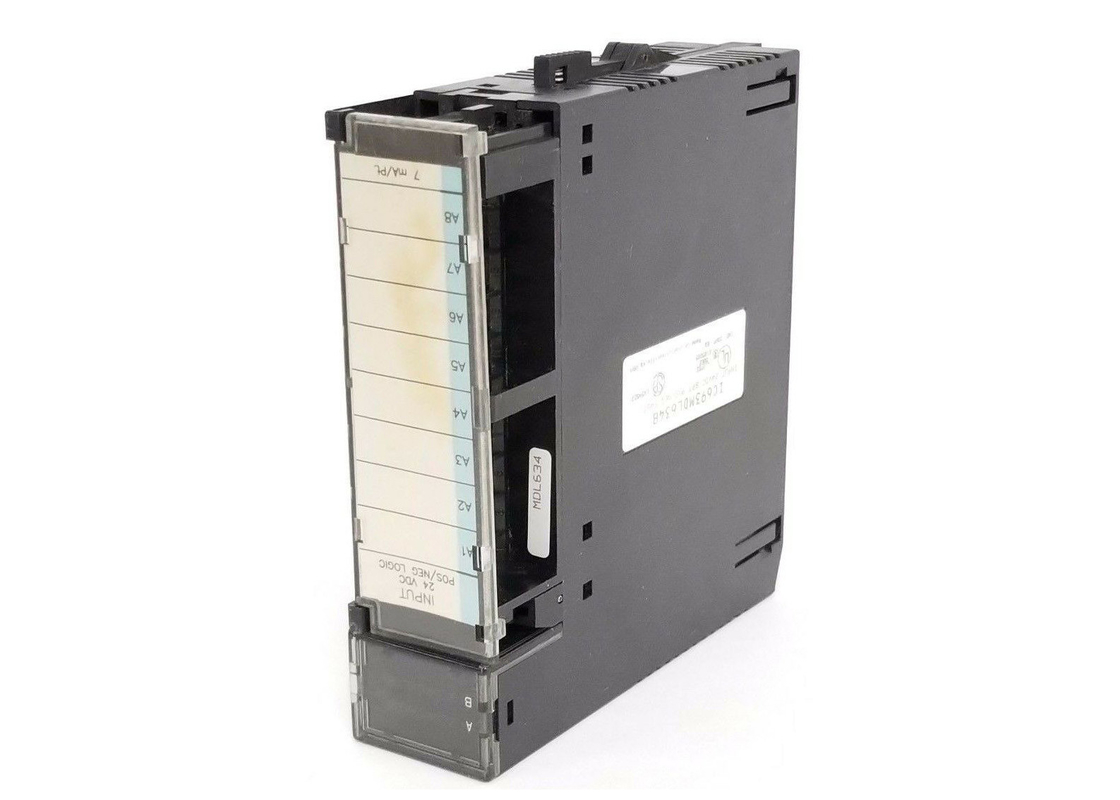

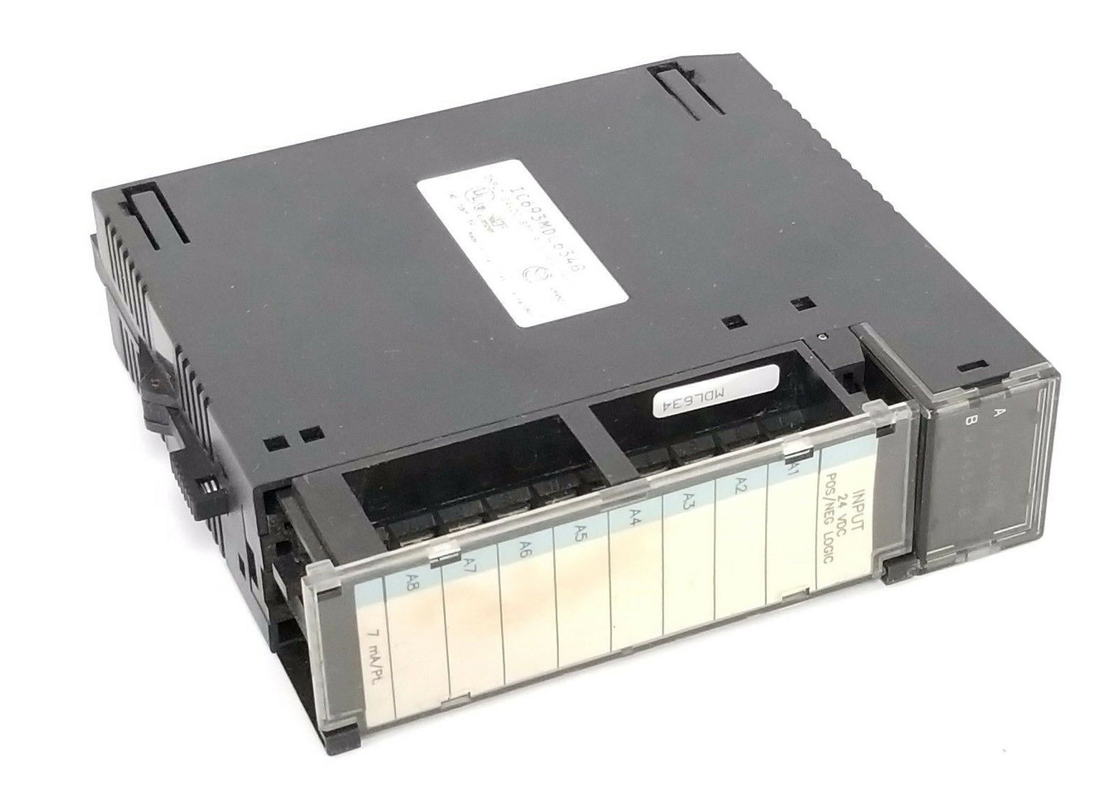

IC693MDL634 এর উপরে LED লাইট ইন্ডিকেটর রয়েছে যা এর আটটি পয়েন্টের প্রতিটিতে অন/অফ স্ট্যাটাসের সুবিধাজনক প্রদর্শন করতে পারে। এই LED ব্লকের দুটি অনুভূমিক সারি রয়েছে যার প্রতিটি সারিতে আটটি সবুজ LED রয়েছে;উপরের সারি, যা A1 থেকে 8 (পয়েন্ট 1 থেকে 8) লেবেলযুক্ত এই মডিউল দ্বারা ব্যবহৃত হয়।একটি সন্নিবেশ IC693MDL634s hinged দরজা ভিতরের এবং বাইরের পৃষ্ঠ পৃথক এবং একটি নীল রঙের বাম প্রান্ত দ্বারা চিহ্নিত করা হয়, যা একটি নিম্ন ভোল্টেজ মডিউলকে সংকেত দেয়। সার্কিট ওয়্যারিং সম্পর্কিত তথ্য অভ্যন্তরে অবস্থিত এবং বহিরাগত পৃষ্ঠায় সনাক্তকরণ তথ্য রেকর্ড করা যেতে পারে।এই মডিউলটি একটি সিরিজ 90-30 পিএলসি সিস্টেমের 5 বা 10 স্লট বেসপ্লেটের যে কোনও আই / ও স্লটে ইনস্টল করা যেতে পারে.

IC693MDL634 সম্পর্কে

GE Fanuc IC693MDL634 মডিউলটি একটি ইনপুট মডিউল যা 24 ভোল্ট DC এর ভোল্টেজ রেট করে।এটি জিই ইন্টেলিজেন্ট প্ল্যাটফর্মস / জিই ফ্যানুক কোম্পানি দ্বারা নির্মিত প্রোগ্রামযোগ্য লজিক কন্ট্রোলার বা পিএলসির সিরিজ 90-30 পণ্য লাইনের অংশ হিসাবে উত্পাদিত হয়এই মডিউলে ৮টি ইনপুট পয়েন্টের একটি গ্রুপ এবং একটি সাধারণ পাওয়ার ইনপুট টার্মিনাল রয়েছে।GE Fanuc IC693MDL634 মডিউলের কনফিগারেশন নেতিবাচক এবং ইতিবাচক উভয় লজিক বৈশিষ্ট্য ব্যবহারের অনুমতি দেয়. এই ইনপুট বৈশিষ্ট্যগুলির মধ্যে কিছু ব্যবহারকারীদের দ্বারা সরবরাহিত বিভিন্ন ইনপুট ডিভাইসের জন্য সর্বোত্তমভাবে ব্যবহৃত হয়, উদাহরণস্বরূপ, চাপ বোতাম এবং সীমাবদ্ধ সুইচ। যখন বর্তমান ইনপুট পয়েন্টগুলির মধ্য দিয়ে যায়,ইনপুট স্ট্যাটাস টেবিল 1 এর একটি লজিক্যাল স্তরের ফলাফলমাঠের ডিভাইসগুলি চালানোর জন্য ব্যবহৃত শক্তি অপারেটরদের দ্বারা সরবরাহ করা যেতে পারে, তবে +24 ভোল্ট ডিসির একটি বিচ্ছিন্ন আউটপুট শক্তি সীমিত ডিসি ইনপুটগুলির জন্য শক্তির উত্স হিসাবে কাজ করতে পারে।

জিই ফ্যানুক আইসি 693 এমডিএল 634 ইনপুট মডিউলটি 0 থেকে 30 ভোল্ট ডিসি পর্যন্ত ইনপুট ভোল্টেজ পরিসীমা এবং নামমাত্র ভোল্টেজে 7 মিলিঅ্যাম্পের গড় ইনপুট বর্তমানের রেটিং সহ আসে।এই মডিউল এছাড়াও 11 এর একটি অন-স্টেট ভোল্টেজ পরিসীমা বৈশিষ্ট্য.5 থেকে 30 ভোল্ট ডিসি, 0 থেকে 5 ভোল্ট ডিসি অফ-স্টেট ভোল্টেজ পরিসীমা সহ। এটি ন্যূনতম 3.2 মিলিঅ্যাম্পের একটি অন-স্টেট বর্তমান এবং সর্বাধিক 1.1 মিলিঅ্যাম্পের একটি অফ-স্টেট বর্তমানের সাথে আসে।IC693MDL634 মডিউলে LED লাইট ইন্ডিকেটর রয়েছে যা 8 টি ইনপুট পয়েন্টের জন্য "ON" এবং "OFF" অবস্থা দেখায়. There is an insert that separates the inside and outside surfaces of the GE Fanuc IC693MDL634 module’s hinged door and it can be identified by the blue-colored left edge that signals when the module has low voltage.

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য

নামমাত্র ভোল্টেজ ২৪ ভোল্ট ডিসি

ইনপুট ভোল্টেজ রেঞ্জ 0 থেকে +30 ভোল্ট DC

মডিউল 8 এর জন্য ইনপুট (একটি সাধারণ গ্রুপ সহ একটি গ্রুপ)

ফিল্ড সাইড এবং লজিক্যাল সাইডের মধ্যে 1500 ভোল্ট বিচ্ছিন্নতা

নামমাত্র ভোল্টেজে ইনপুট বর্তমান 7 mA (সাধারণ)

ইনপুট বৈশিষ্ট্য

চালু অবস্থায় ভোল্টেজ ১১.৫ থেকে ৩০ ভোল্ট ডিসি

অফ-স্টেট ভোল্টেজ 0 থেকে +5 ভোল্ট ডিসি

অন-স্টেট বর্তমান 3.2 mA ন্যূনতম

অফ-স্টেট বর্তমান সর্বোচ্চ ১.১ এমএ

প্রতিক্রিয়া সময় 7 এমএস সাধারণ

অফ রেসপন্স টাইম ৭ এমএস

শক্তি খরচঃ 5V 45 mA (সমস্ত ইনপুট চালু) ব্যাকপ্লেনে 5 ভোল্ট বাস থেকে

শক্তি খরচঃ আইসোলেটেড 24 ভোল্ট ব্যাকপ্লেন বাস থেকে 24V 62 mA বা ব্যবহারকারীর সরবরাহিত শক্তি থেকে
