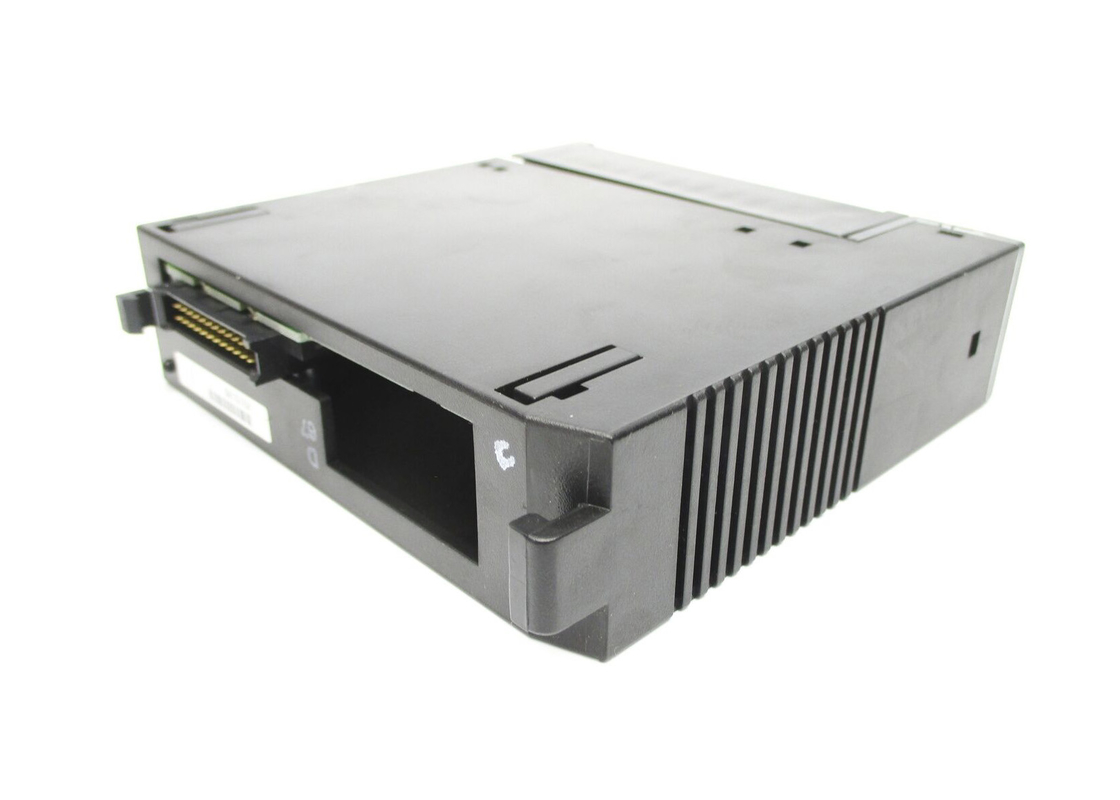

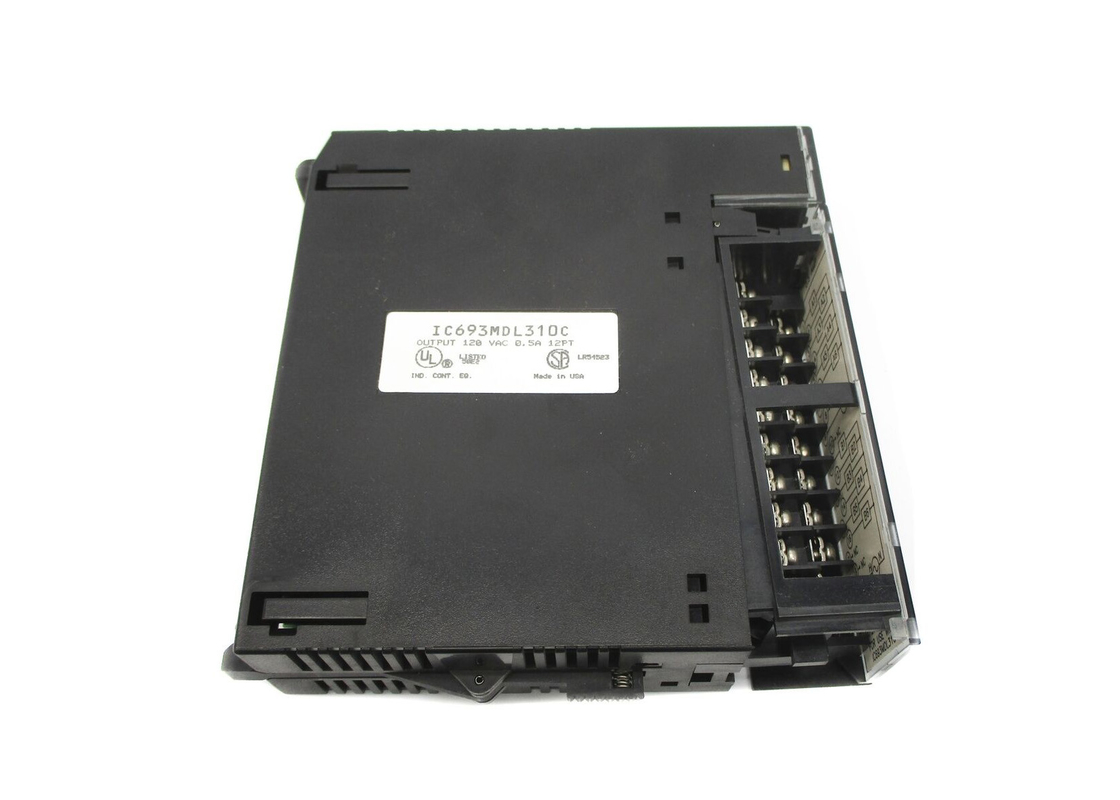

জিই ফ্যানুক আইসি 693 এমডিএল 310 ， এসি আউটপুট মডিউল ， সিরিজ 90-30 ， 120 ভোল্ট এসি

GE FANUC IC693MDL310, এসি আউটপুট মডিউল, সিরিজ 90-30, 120 ভোল্ট এসি

পণ্যের বর্ণনা

আইসি 693 এমডিএল 310 একটি 120 ভোল্ট, 0.5 এএমপি এসি আউটপুট মডিউল যা দুটি পৃথক শ্রেণিতে 12 আউটপুট পয়েন্ট সরবরাহ করে। দুটি শ্রেণীর প্রতিটিতে ছয়টি পয়েন্ট রয়েছে।প্রতিটি শ্রেণীর একটি পৃথক সাধারণ আছে যা মডিউল মধ্যে একসঙ্গে knotted হয় নাএটি গুরুত্বপূর্ণ কারণ এটি প্রতিটি শ্রেণীর এসি সরবরাহের বিভিন্ন পর্যায়ে ব্যবহারের অনুমতি দেয়। প্রতিটি শ্রেণীর সুরক্ষার জন্য একটি 3 এমপিএস ফিউজ ব্যবহার করা হয়।একটি আরসি snubber বিদ্যুৎ লাইন থেকে আসছে ক্ষণস্থায়ী বৈদ্যুতিক গোলমাল বিরুদ্ধে রক্ষা করার জন্য প্রতিটি আউটপুট দেওয়া হয়. IC693MDL310 একটি উচ্চ ডিগ্রী ইনরুশ বর্তমান সরবরাহ করে যা অনেক ইন্ডাক্টিভ এবং ইনক্যান্ডসেন্ট লোড নিয়ন্ত্রণ করার জন্য আউটপুট ক্ষমতা উন্নত করে।আউটপুট সংযুক্ত অপারেশন চালানোর জন্য এসি শক্তি ব্যবহারকারী থেকে সরবরাহ করা উচিত.

মডিউলের উপরের অংশে এলইডি ইন্ডিকেটর রয়েছে যা প্রতিটি পয়েন্টের চালু / বন্ধ অবস্থা নির্দেশ করে।মডিউল আউটপুট অবস্থা জন্য নীচের সারিতে B1 থেকে 6 হিসাবে তালিকাভুক্ত প্রথম 6 LEDs ব্যবহার করে. IC693MDL310 এছাড়াও আউটপুট 1 থেকে 6 এবং 9 থেকে 14 এর জন্য 16 পয়েন্ট আউটপুট হিসাবে বিবেচিত হয়। মডিউলটি hinged দরজার অভ্যন্তরীণ এবং বাইরের পৃষ্ঠের মধ্যে একটি সন্নিবেশ নিয়ে গঠিত।মডিউলের আউটপুট ভোল্টেজ 85 থেকে 132 ভোল্টেজ এসি. এর আউটপুট বর্তমান প্রতি পয়েন্টে 0.5 এমপিএস। ইনরশ সর্বনিম্ন লোড বর্তমান একক চক্রের জন্য 5 এমপিএস সর্বোচ্চ। মডিউলের 120 ভোল্ট এসিতে সর্বাধিক 3 এমএ আউটপুট ফুটো বর্তমান রয়েছে।মডিউল দ্বারা ব্যবহৃত শক্তি 210 mA হয় 5 ভোল্ট বাস থেকে ব্যাকপ্লেনেএছাড়া, প্রতিটি শ্রেণীর মধ্যে ৫০০ ভোল্টের বিচ্ছিন্নতা রয়েছে।

IC693MDL310 সম্পর্কে

GE Fanuc IC693MDL310 মডিউল হল একটি আউটপুট মডিউল যার 12 টি আউটপুট পয়েন্ট রয়েছে যা প্রতিটি 6 পয়েন্টের 2 টি গ্রুপে বিভক্ত।এই মডিউলটি জিই ফ্যানুক সিরিজ 90-30 পিএলসি পণ্য লাইনের অংশ হিসাবে 120 ভোল্ট এসি এবং 0 এর বর্তমানের রেটিং সহ একটি অপারেটিং ভোল্টেজ রেটিং সহ উত্পাদিত হয়.5 Amps. দুটি গ্রুপের প্রতিটিতে একটি বিচ্ছিন্ন সাধারণ রয়েছে যা মডিউলের ভিতরে সুরক্ষিত। এটি প্রতিটি ধরণের পাওয়ার সাপ্লাই অপারেশনের বিভিন্ন পর্যায়ে ব্যবহারের অনুমতি দেয়।IC693MDL310 মডিউল একটি ফিউজ সঙ্গে আসে 3 Amps যে প্রতিটি গ্রুপ রক্ষাপ্রতিটি আউটপুট একটি আরসি snubber সঙ্গে আসে বিদ্যুৎ লাইন থেকে ক্ষণস্থায়ী বৈদ্যুতিক গোলমাল বিরুদ্ধে সুরক্ষা প্রদান করতে।এটি একটি উচ্চ স্তরের inrush বর্তমান প্রদান করে যা আউটপুট বিভিন্ন ইনক্যান্ডেসেন্ট এবং আনয়ন লোড নিয়ন্ত্রণ করার ক্ষমতা বৃদ্ধি করে.

IC693MDL310 আউটপুট মডিউলের ব্যবহারকারীদের অবশ্যই আউটপুটগুলির সাথে সংযুক্ত ক্রিয়াকলাপ চালানোর জন্য এসি পাওয়ার সরবরাহ করতে হবে।IC693MDL310 মডিউলের অন্যান্য বৈশিষ্ট্যগুলির মধ্যে রয়েছে LED সূচকগুলি যা মডিউলের উপরের দিকে পাওয়া যায় এবং প্রতিটি আউটপুট পয়েন্টের "ON" এবং "OFF" অবস্থা দেখায়এটি আউটপুট স্থিতির জন্য নীচের সারিতে B1 থেকে B6 লেবেলযুক্ত প্রথম 6 টি এলইডি ব্যবহার করে। এটির hinged দরজার অভ্যন্তরীণ এবং বাইরের পৃষ্ঠের মাঝখানে একটি সন্নিবেশ রয়েছে।এই মডিউলটি 85 থেকে 132 ভোল্ট এসি পর্যন্ত একটি আউটপুট ভোল্টেজ বৈশিষ্ট্য, প্রতি পয়েন্টে 0.5 Amps এর বর্তমানের নামকরণ রয়েছে। এটিতে এক চক্রের জন্য 5 Amps এর ইনরুশ লোড বর্তমান রয়েছে।এটি একটি মডিউল সহ আসে এবং সর্বোচ্চ 120 ভোল্ট এসি এ 3 মিলিঅ্যাম্পের একটি আউটপুট বর্তমান ফুটো আছে.

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য
