পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | জিই ফানুক | মডেল: | IC693MDL231 |
---|---|---|---|
সিরিজ: | সিরিজ 90-30 | পণ্যের ধরন: | বিচ্ছিন্ন ইনপুট মডিউল |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 240 V এসি | ইনপুট: | 8 |
ফ্রিকোয়েন্সি: | 50/60 হার্টজ | একটি রেট ভোল্টেজ ইনপুট বর্তমান: | 15 mA |
ফিল্ড সাইড এবং লজিক সাইডের মধ্যে আইসোলেশন: | 1500 V RMS | ||
লক্ষণীয় করা: | 24 ভিডিসি নেতিবাচক লজিক ইনপুট মডিউল,24 ভিডিসি পজিটিভ লজিক ইনপুট মডিউল,2 এ নেতিবাচক লজিক আউটপুট মডিউল |

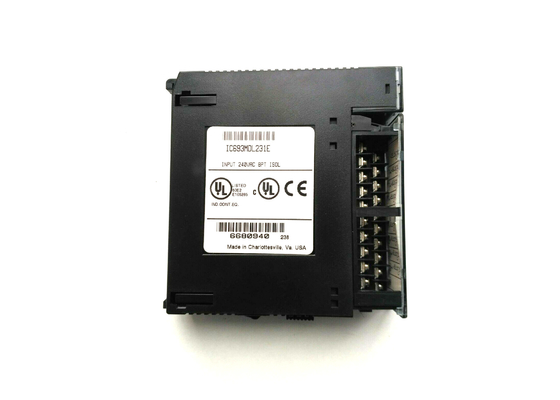

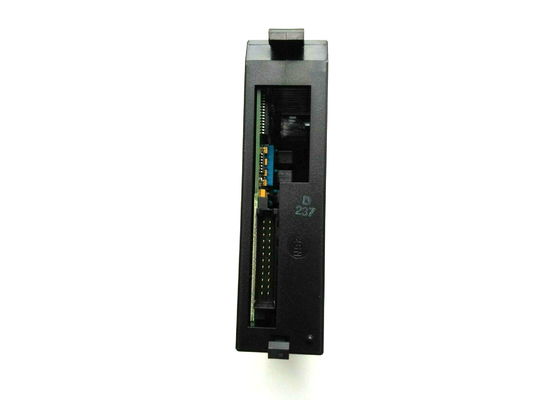

দ্যGE Fanuc IC693MDL231 একটি 240 ভোল্ট এসি বিচ্ছিন্ন ইনপুট মডিউল.সিরিজ 90-30 প্রোগ্রামেবল লজিক কন্ট্রোলারের সাথে সামঞ্জস্যপূর্ণ, এই ইনপুট মডিউলটিতে 8টি বিচ্ছিন্ন ইনপুট পয়েন্ট রয়েছে।প্রতিটি পয়েন্টে একটি সাধারণ পাওয়ার ইনপুট টার্মিনাল রয়েছে।অনেক ইনপুট ডিভাইস রয়েছে যা ব্যবহারকারীরা এই মডিউলটি দিয়ে কাজ করতে পারে কারণ এর ইনপুট বৈশিষ্ট্যের কারণে।পুশবাটন, ইলেকট্রনিক প্রক্সিমিটি সুইচ এবং লিমিট সুইচের মতো ডিভাইসগুলি ব্যবহারকারীর দ্বারা বাহ্যিক শক্তির উত্স সরবরাহ করার পরে পরিচালিত হতে পারে।অবশ্যই, যেহেতু IC693MDL231 একটি AC মডিউল, এটি DC পাওয়ার ব্যবহার করতে পারে না।

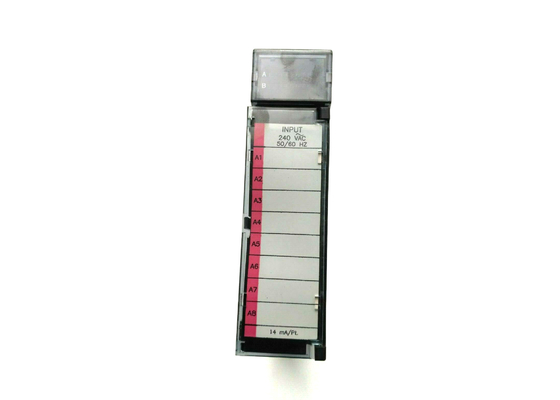

90-30 রেঞ্জের অনেক অনুরূপ মডিউলের মতো, এই মডিউলটির উপরে একটি LED ব্লক রয়েছে।এখানে8টি LED-এর একটি একক সারি, যা পয়েন্ট 1 থেকে 8-এর চালু/বন্ধ অবস্থার প্রতিনিধিত্ব করে।IC693MDL231 মডিউলের সামনের দরজার প্যানেলটি ভিতরের এবং বাইরের পৃষ্ঠের মধ্যে একটি সন্নিবেশ করার অনুমতি দেয়।যখন দরজাটি বন্ধ হয়ে যায়, তখন সন্নিবেশের বাইরের পৃষ্ঠটি সার্কিট সনাক্তকরণের তথ্য রেকর্ড করতে ব্যবহার করা যেতে পারে।ভিতরের পৃষ্ঠে সার্কিট তারের তথ্য আছে।সন্নিবেশের প্রান্তটি লাল রঙের, নির্দেশ করে যেIC693MDL231একটি উচ্চ-ভোল্টেজ মডিউল।ব্যবহারকারীরা যেকোনো I/O স্লট ব্যবহার করে সিরিজ 90-0 সিস্টেমের 5-স্লট বা 10-স্লট বেসপ্লেটে ইনপুট মডিউল ইনস্টল করতে পারেন।
IC693MDL231 বিচ্ছিন্ন ইনপুট মডিউল হল GE ইন্টেলিজেন্ট প্ল্যাটফর্ম/GE Fanuc-এর একটি পণ্য।এটি সিরিজ 90-30 প্রোডাক্ট লাইনের অন্তর্গত এবং এটি 240 ভোল্ট এসির ভোল্টেজে কাজ করে।এই মডিউলটি GE সিরিজ 90-30 PLC-এর সাথে ভালভাবে মিলে যায়।এই ইনপুট মডিউলটিতে 8টি বিচ্ছিন্ন ইনপুট পয়েন্ট রয়েছে, প্রতিটি পয়েন্টে একটি একক পাওয়ার ইনপুট টার্মিনাল রয়েছে।এটিতে ইনপুট বৈশিষ্ট্য রয়েছে যা এটিকে বিভিন্ন ইনপুট ডিভাইসের সাথে ব্যবহারের জন্য সেরা করে তোলে যা এর ইনপুট বৈশিষ্ট্যগুলির কারণে IC693MDL231 মডিউল দিয়ে পরিচালিত হতে পারে।এই ডিভাইসগুলির মধ্যে রয়েছে ইলেকট্রনিক প্রক্সিমিটি সুইচ, লিমিট সুইচ এবং পুশবাটন যা ব্যবহারকারীরা যখন বাহ্যিক শক্তির উৎস সরবরাহ করে তখন চালানো যেতে পারে।এই ইনপুট মডিউলটি ডিসি পাওয়ার ব্যবহার করে না কারণ এটি একটি এসি মডিউল।
GE Fanuc IC693MDL231 ইনপুট মডিউল, অন্যান্য অনেক সিরিজ 90-30 মডিউলের মতো, এই ডিভাইসের শীর্ষে অবস্থিত একটি LED ব্লক বৈশিষ্ট্যযুক্ত।এই মডিউলটি একটি একক সারিতে 8টি LED এর সাথে আসে যা ইনপুট পয়েন্ট 1 থেকে 8 এর জন্য "চালু" এবং "বন্ধ" স্থিতি দেখায়। এর সামনে একটি দরজা প্যানেলও রয়েছে যা অভ্যন্তরীণ এবং বাহ্যিক পৃষ্ঠের মধ্যে একটি সন্নিবেশ করার অনুমতি দেয়।যখনই দরজা বন্ধ হয় তখন সন্নিবেশের বাইরের পৃষ্ঠ সার্কিট সনাক্তকরণের তথ্য রেকর্ড করে।অতিরিক্তভাবে, সন্নিবেশের অভ্যন্তরীণ পৃষ্ঠে সার্কিট তারের তথ্য থাকবে।সন্নিবেশটি একটি লাল প্রান্তের সাথে আসে, যা নির্দেশ করে যে IC693MDL231 মডিউল একটি উচ্চ-ভোল্টেজ ডিভাইস।এই মডিউলের অপারেটরদের ইনপুট এবং আউটপুট স্লট ব্যবহার করে সিরিজ 90-30 পিএলসি-র 5-স্লট বা 10-স্লট বেসপ্লেটগুলির যে কোনও একটিতে একটি ইনপুট মডিউল ইনস্টল করার ক্ষমতা রয়েছে।
রেটেড ভোল্টেজ: | 240 ভোল্ট এসি |
ইনপুটের #টি: | 8 |
ফ্রিকোয়েন্সি: | 50/60 Hz |
ইনপুট বর্তমান: | রেটেড ভোল্টেজে 15 mA |
আলাদা করা: | ফিল্ড সাইড এবং লজিক সাইডের মধ্যে 1500 ভোল্ট RMS |
ডিসি পাওয়ার: | না |
রেটেড ভোল্টেজ | 240 ভোল্ট এসি, 50/60 Hz |
ইনপুট ভোল্টেজ পরিসীমা | 0 থেকে 264 ভোল্ট এসি, 50/60 Hz |
মডিউল প্রতি ইনপুট | 8 (প্রতিটি ইনপুট পয়েন্ট একটি পৃথক সাধারণ আছে) |
আলাদা করা | ফিল্ড সাইড এবং লজিক সাইডের মধ্যে 1500 ভোল্ট RMS |
ইনপুটগুলির মধ্যে 500 ভোল্ট RMS | |
ইনপুট কারেন্ট | রেটেড ভোল্টেজে 15 mA (সাধারণ) |
ইনপুট বৈশিষ্ট্য: | |
অন-স্টেট ভোল্টেজ | 148 থেকে 264 ভোল্টের এসি |
অফ-স্টেট ভোল্টেজ | 0 থেকে 40 ভোল্টের এসি |
অন-স্টেট কারেন্ট | ন্যূনতম 6 mA |
অফ-স্টেট কারেন্ট | 2.2 mA সর্বাধিক |
প্রতিক্রিয়া সময় | সর্বোচ্চ 30 মি.সে |
প্রতিক্রিয়া সময় বন্ধ | সর্বোচ্চ 45 মি.সে |
শক্তি খরচ | ব্যাকপ্লেনে 5 ভোল্ট বাস থেকে 60 mA (সমস্ত ইনপুট চালু আছে) |
