পণ্যের বিবরণ:
প্রদান:
|
ব্র্যান্ড: | জিই ফানুক | মডেল: | IC693MDL230 |
---|---|---|---|
সিরিজ: | সিরিজ 90-30 | পণ্যের ধরন: | বিচ্ছিন্ন ইনপুট মডিউল |
ভোল্টেজ, বৈদ্যুতিক একক বিশেষ: | 120 V এসি | ইনপুট: | 8 |
ফ্রিকোয়েন্সি: | 50/60 হার্টজ | একটি রেট গতিতে ইনপুট বর্তমান: | 14.5 mA |
ফিল্ড সাইড এবং লজিক সাইডের মধ্যে আইসোলেশন: | 1500 V RMS | ওয়ারেন্টি: | 1 বছর |
লক্ষণীয় করা: | 24 ভিডিসি নেতিবাচক লজিক ইনপুট মডিউল,24 ভিডিসি পজিটিভ লজিক ইনপুট মডিউল,2 এ নেতিবাচক লজিক আউটপুট মডিউল |

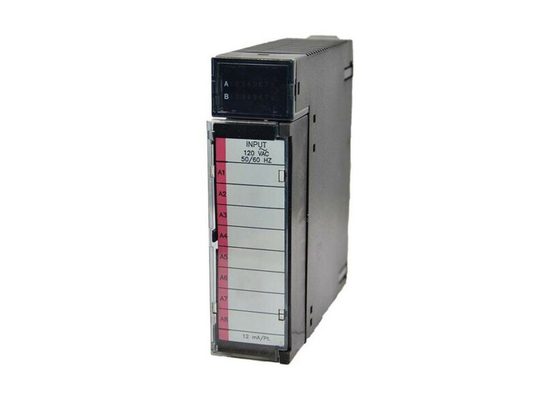

দ্যGE Fanuc IC693MDL230 হল একটি 120 ভোল্ট এসি বিচ্ছিন্ন ইনপুট মডিউল.এই পণ্যটি সিরিজ 90-30 প্রোগ্রামেবল লজিক কন্ট্রোলার সিস্টেমের সাথে কাজ করার জন্য তৈরি করা হয়েছে।
সেখানে একটিএকক সাধারণ পাওয়ার ইনপুট টার্মিনালএই মডিউলে, যাসমস্ত 8 ইনপুট পয়েন্টের জন্য শক্তি প্রদান করে.পয়েন্টগুলি বিচ্ছিন্ন এবং ইনপুট সার্কিটগুলি প্রতিক্রিয়াশীল ইনপুট।যেহেতু মডিউলটির ইনপুট বৈশিষ্ট্য রয়েছে, এটি বিভিন্ন ইনপুট ডিভাইসের সাথে ব্যাপকভাবে সামঞ্জস্যপূর্ণ.উদাহরণস্বরূপ, ব্যবহারকারীরা এই মডিউলটি পুশবাটন, ইলেকট্রনিক প্রক্সিমিটি সুইচ এবং সীমিত সুইচগুলিকে কয়েকটি নাম দিয়ে পরিচালনা করতে পারে।এই ডিভাইসগুলি পরিচালনা করার জন্য, ব্যবহারকারীর দ্বারা মডিউলে শক্তি সরবরাহ করা আবশ্যক।স্বাভাবিকভাবে, এটি অবশ্যই এসি পাওয়ার হতে হবেযেহেতু DC পাওয়ার সোর্স এই মডিউলের সাথে কাজ করবে না।
ইউনিটের শীর্ষে একটি এলইডি ব্লক রয়েছে।এটি আটটি এলইডি পয়েন্টের একটি একক সারি নিয়ে গঠিত, যা আটটি ইনপুট পয়েন্টের স্থিতি উপস্থাপন করে।LED সূচক স্বাভাবিক অপারেশন সময় সবুজ হবে.যদি কোন সমস্যা হয়, তারা লাল হবে।ইউনিটের কব্জাযুক্ত দরজাটিতে একটি দরজা কার্ড রয়েছে, যা দরজাটি বন্ধ হয়ে গেলে ফাঁক দিয়ে স্লিপ করা যেতে পারে।কার্ডের বাইরের পৃষ্ঠ সার্কিট সনাক্তকরণ তথ্য রেকর্ড করতে ব্যবহার করা যেতে পারে।এই কার্ডের প্রান্তে লাল স্ট্রাইপিং রয়েছে, যা বোঝায় যে এটি একটি উচ্চ-ভোল্টেজ মডিউল।ব্যবহারকারীরা সিরিজ 90-30 পিএলসি সিস্টেমে এটি ব্যবহার করার জন্য যেকোনো বেসপ্লেট I/O স্লটে এই AC বিচ্ছিন্ন ইনপুট মডিউল ইনস্টল করতে পারেন।
GE Fanuc IC693MDL230 মডিউল হল একটি বিচ্ছিন্ন ইনপুট মডিউল যা সিরিজ 90-30 এর অংশ হিসাবে তৈরি করা হয়েছে।এটির একটি 120 ভোল্ট এসি ভোল্টেজ রেটিং রয়েছে এবং এটি জিই ফানুক সিরিজ 90-30 প্রোগ্রামেবল লজিক কন্ট্রোলার (পিএলসি) সিস্টেমের সাথে কাজ করার জন্য ডিজাইন করা হয়েছে।মডিউলটি একটি সাধারণ পাওয়ার ইনপুট টার্মিনালের সাথে আসে যা 8টি ইনপুট পয়েন্টের জন্য শক্তি সরবরাহ করে।সমস্ত বিন্দু বিচ্ছিন্ন, এবং ইনপুট সার্কিট প্রতিক্রিয়াশীল ইনপুট হয়.এর ইনপুট বৈশিষ্ট্য সহ, এই মডিউলটি বিভিন্ন ইনপুট ডিভাইসের সাথে সামঞ্জস্যপূর্ণ।উদাহরণস্বরূপ, ব্যবহারকারীরা পুশবাটন, লিমিট সুইচ বা ইলেকট্রনিক প্রক্সিমিটি সুইচ ব্যবহার করে এই মডিউলটি চালাতে পারে।যাইহোক, ব্যবহারকারীদের অবশ্যই এই ডিভাইসগুলি পরিচালনা করতে সক্ষম হওয়ার জন্য মডিউলটির জন্য বাহ্যিক শক্তির উত্স সরবরাহ করতে হবে।এই মডিউলটি এসি পাওয়ার ব্যবহার করে কারণ ডিসি শক্তির উত্স এটির সাথে কাজ করে না।
IC693MDL230 মডিউলটি ইউনিটের উপরে একটি LED ব্লকের সাথে আসে যা 8টি LED পয়েন্টের একটি সারি হোস্ট করে যা 8টি ইনপুট পয়েন্টের প্রতিটির স্থিতি দেখায়।এই LED সূচকগুলি সবুজ হয়ে যায় যখন মডিউলটি স্বাভাবিক অপারেশনে থাকে এবং যখন সিস্টেমে ত্রুটি থাকে তখন লাল হয়।এই মডিউলটিতে একটি দরজার কার্ড সহ একটি কব্জাযুক্ত দরজা রয়েছে যা দরজা বন্ধ হলেই ফাঁক দিয়ে স্লিপ করতে পারে।এই কার্ডের বাইরের পৃষ্ঠ সার্কিট সনাক্তকরণ তথ্য রেকর্ড করতে পারে।কার্ডটি লাল প্রান্তের স্ট্রাইপিং সহ আসে যার মানে হল মডিউলটি একটি উচ্চ ভোল্টেজ ডিভাইস।অপারেটররা IC693MDL230 AC আইসোলেটেড ইনপুট মডিউল ইনস্টল করতে পারে যে কোনো বেসপ্লেট I/O স্লটে সিরিজ 90-30 প্রোগ্রামেবল লজিক কন্ট্রোলার সিস্টেমে যেটি এটি হোস্ট করে।
রেটেড ভোল্টেজ: | 120 ভোল্ট এসি |
ইনপুটের #টি: | 8 |
ফ্রিকোয়েন্সি: | 50/60 Hz |
ইনপুট বর্তমান: | রেটেড ভোল্টেজে 14.5 mA |
আলাদা করা: | ফিল্ড সাইড এবং লজিক সাইডের মধ্যে 1500 ভোল্ট RMS |
ডিসি পাওয়ার: | না |
রেটেড ভোল্টেজ | 120 ভোল্ট এসি, 50/60 Hz |
ইনপুট ভোল্টেজ পরিসীমা | 0 থেকে 132 ভোল্ট এসি, 50/60 Hz |
মডিউল প্রতি ইনপুট | 8 (প্রতিটি ইনপুট পয়েন্টের একটি পৃথক সাধারণ আছে) |
আলাদা করা | ফিল্ড সাইড এবং লজিক সাইডের মধ্যে 1500 ভোল্ট RMS |
ইনপুটগুলির মধ্যে 500 ভোল্ট RMS | |
ইনপুট কারেন্ট | 14.5 mA (সাধারণ) রেট ভোল্টেজে |
ইনপুট বৈশিষ্ট্য: | |
অন-স্টেট ভোল্টেজ | 74 থেকে 132 ভোল্টের এসি |
অফ-স্টেট ভোল্টেজ | 0 থেকে 20 ভোল্টের এসি |
অন-স্টেট কারেন্ট | সর্বনিম্ন 6 mA |
অফ-স্টেট কারেন্ট | 2.2 mA সর্বাধিক |
প্রতিক্রিয়া সময় | সর্বোচ্চ 30 মি.সে |
প্রতিক্রিয়া সময় বন্ধ | সর্বোচ্চ 45 মি.সে |
শক্তি খরচ | ব্যাকপ্লেনে 5 ভোল্ট বাস থেকে 60 mA (সমস্ত ইনপুট চালু আছে) |
