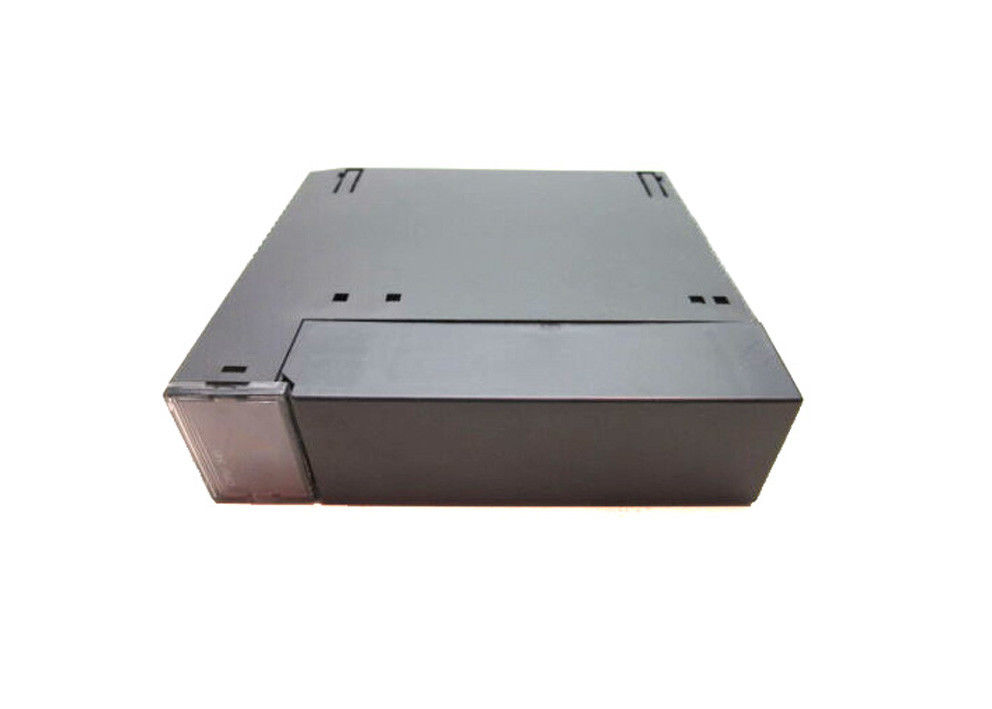

IC693CPU341 GE FANUC 90-30 সিরিজ CPU মডিউল 20 মেগাহার্টজ সহ

IC693CPU341 জিই FANUC 90-30 সিরিজ CPU মডিউল 20 মেগাহার্টজ

পণ্যের বর্ণনা

সাধারণঃআইসি৬৯৩সিপিইউ৩৪১ মডিউল, জিই ফ্যানুক ৯০-৩০ সিরিজের একটি সদস্য, এটি একটি একক স্লট সিপিইউ মডিউল যা ৫টি বেসপ্লেট দিয়ে সজ্জিত।এটিতে 1 সিপিইউ বেসপ্লেট ছাড়াও 4 টি রিমোট এবং / অথবা সম্প্রসারণ বেসপ্লেট রয়েছেএটি একটি 80C188XL প্রসেসর দিয়ে সজ্জিত।

শক্তিঃএটি ২০ মেগাহার্টজ গতিতে কাজ করে এবং +৫ ভিডিসি রেটযুক্ত পাওয়ার সাপ্লাই থেকে ৪৯০ মিলিঅ্যাম্পের লোড প্রয়োজন।মডিউলটি 0 থেকে 60 ডিগ্রি সেলসিয়াস (বা 32 থেকে 140 ডিগ্রি ফারেনহাইট) এর পরিবেষ্টিত তাপমাত্রা পরিসীমাতে কাজ করে.

স্মৃতিঃএই সিপিইউ এর সাধারণ ক্যান রেট হল 0.3 মিলিসেকেন্ড প্রতি 1 কে লজিক (এছাড়াও বুলিয়ান পরিচিতি হিসাবে পরিচিত) । সর্বোচ্চ ব্যবহারকারী প্রোগ্রাম মেমরির সাথে 80K বাইট,IC693CPU341 এর রেজিস্টার মেমরি (%R) 9999 শব্দের; 1280 বিটের ডিস্ক্রিট গ্লোবাল মেমরি (% জি), 1024 বিটের অভ্যন্তরীণ কয়েল (% এম), 256 বিটের আউটপুট (অস্থায়ী) কয়েল (% টি) এবং 128 বিটের সিস্টেম অবস্থা রেফারেন্স (% এস, % এসএ, % এসবি সহ)%SC যার প্রতিটিতে 32 বিট রয়েছে).

I/O:অ্যানালগ ইনপুট (% এআই) এবং আউটপুট (% একিউ) যথাক্রমে 1024 এবং 256 শব্দ। বিচ্ছিন্ন ইনপুট (% আই) এবং আউটপুট (% কিউ) প্রতিটি 512।এটিতে 16 টি শব্দ (% SR) সিস্টেম রেজিস্টার রয়েছে যা শুধুমাত্র রেফারেন্স টেবিল দেখার জন্য ব্যবহৃত হয় এবং ব্যবহারকারী লজিক প্রোগ্রামে উল্লেখ করা যায় না.

বিশেষঃএই সিপিইউতে একটি একক অন্তর্নির্মিত সিরিয়াল পোর্ট রয়েছে, যার জন্য সিস্টেমে ব্যবহৃত পিএলসি পাওয়ার সাপ্লাইতে একটি সংযোগকারী প্রয়োজন। পোর্টটি এসএনপি / এসএনপি-এক্স স্লেভ প্রোটোকলগুলিকে সমর্থন করে।IC693CPU341 এর PCM/CCM সামঞ্জস্য আছে, যদিও, এটিকে এসএনপি / এসএনপি-এক্স মাস্টার, সিসিএম, বা আরটিইউ দাস সমর্থন সমর্থন করার জন্য একটি সিএমএম মডিউল প্রয়োজন। এটিকে আরটিইউ মাস্টার সমর্থন করার জন্য একটি পিসিএম মডিউলও প্রয়োজন।

ল্যানঃIC693CPU341 এর একটি স্থানীয় এলাকা নেটওয়ার্ক (LAN) ইনস্টল করা আছে। এই বৈশিষ্ট্যটি CUP কে বিভিন্ন বিকল্প মডিউল যেমন FIP, Profibut, multidrop, Ethernet, GBC, GMC এবং GCM + বিকল্প মডিউল সমর্থন করতে দেয়।এর প্রাথমিক সংস্করণে RAM এবং মেমরি স্টোরেজ জন্য ঐচ্ছিক EPROM বা EEPROM রয়েছে. নতুন সংস্করণ, হার্ডওয়্যার সংস্করণ IC693CPU341-J এবং ফার্মওয়্যার রিলিজ 4 দিয়ে শুরু।61, শুধুমাত্র অতিরিক্ত মেমরির প্রয়োজনের জন্য RAM এবং ঐচ্ছিক ফ্ল্যাশ সমর্থন করে।

টেকনিক্যাল স্পেসিফিকেশন

প্রযুক্তিগত তথ্য
