জি ফ্যানুক আইসি 693cpu313 ， এম্বেডেড সিপিইউ ， প্রোগ্রামিং সফ্টওয়্যার ， 5-স্লটেড

Ge Fanuc Ic693cpu313, এমবেডেড সিপিইউ, প্রোগ্রামিং সফটওয়্যার, 5-স্লটযুক্ত

পণ্যের বর্ণনা

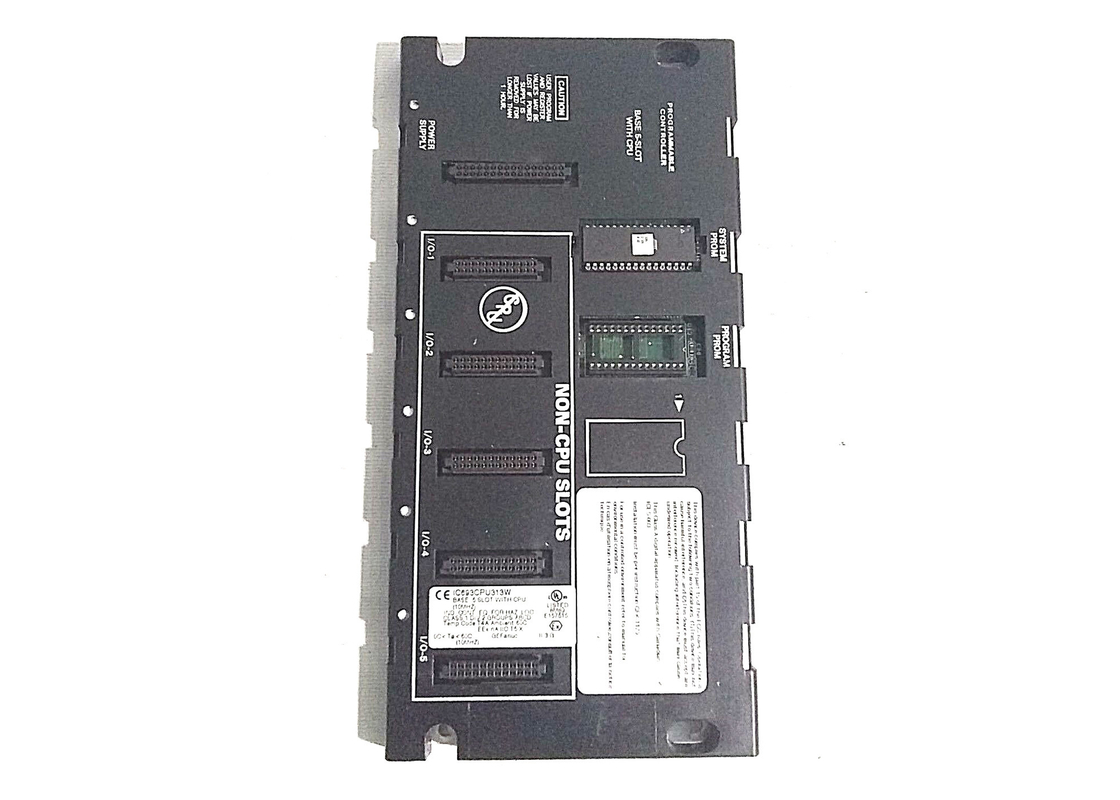

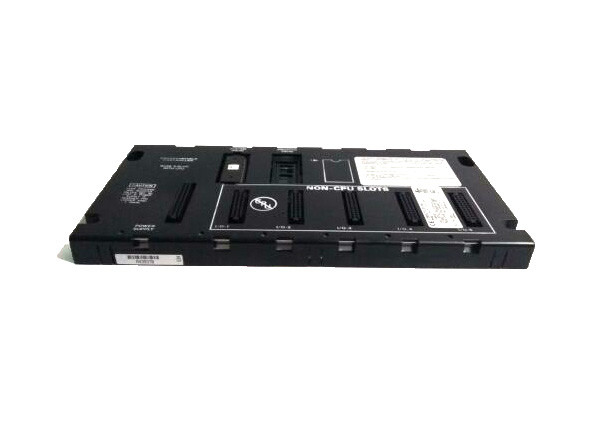

GE Fanuc IC693CPU313 হল একটি এমবেডেড CPU যার একটি 5-স্লটযুক্ত বেসপ্লেট রয়েছে যা প্রতি সিস্টেমে একক বেসপ্লেট ধারণ করে।এই মডিউলটি প্রসেসর 80188 এর সাথে 10 মেগাহার্টজ প্রসেসিং গতিতে পৌঁছেছে। এর ফাংশন সম্পাদনের জন্য প্রয়োজনীয় শক্তি 5 ভিডিসি এবং এই মডিউল দ্বারা প্রাপ্ত বর্তমান 430 এমএ।এই মডিউলের এই অপারেশন 0 ° থেকে তাপমাত্রা পরিসীমা ঘটেসি৬০ ডিগ্রিসি.

আইসি৬৯৩সিপিইউ৩১৩ প্রোগ্রামিংয়ের জন্য সর্বোচ্চ ১২ কেবি ব্যবহারকারী মেমোরি দিয়ে সজ্জিত যা বিভিন্ন মেমোরি টাইপে বরাদ্দ করা হয়।অ্যানালগ ইনপুট (% এআই) এবং অ্যানালগ আউটপুট (% এও) এর সাথে যুক্ত ব্যবহারকারীর মেমরি যথাক্রমে 64 টি শব্দ এবং 32 টি শব্দ।এই মডিউলটি সিস্টেমের অবস্থা রেফারেন্সের জন্য 128 বিট মেমরি প্রয়োজন যেখানে প্রতিটি উপ-মেমরি ধরনের 32 বিট প্রয়োজন. ১৬ শব্দের সিস্টেম রেজিস্টার (%SR) এর জন্যও মেমরি বরাদ্দ করা হয়। রেজিস্টার মেমরিতে ১০২৪ শব্দের ডেটা পর্যন্ত সঞ্চয় করার জন্য সর্বাধিক স্থান রয়েছে।অভ্যন্তরীণ কয়েল (% এম) এবং অস্থায়ী আউটপুট কয়েল (% টি) এর সাথে যুক্ত মেমরি যথাক্রমে 1024 বিট এবং 264 বিট. প্রধান মেমরিIC63CPU313হল ডিস্ক্রিট গ্লোবাল মেমরি (%G) যা ১২৮০ বিট।

অন্যান্য মডিউলগুলির সাথে যোগাযোগ ল্যানের মাধ্যমে করা হয় যা মাল্টিড্রপ সমর্থন করে। আইসি 693 সিপিইউ 313 এছাড়াও জিসিএম, জিসিএম +, ইথারনেট, প্রোফিবাস, এফআইপি, জিবিসি ইত্যাদির মতো ঐচ্ছিক মডিউলগুলি সমর্থন করে।এই মডিউলে ব্যবহৃত মেমোরি স্টোরেজ হল RAM বা EPROM।এই মডিউলটি 0.6 মিলিসেকেন্ড / 1K এর স্ক্যান রেট অর্জন করতে পারে এবং এটি একটি একক অন্তর্নির্মিত পোর্টের সাথে সরবরাহ করা হয় যা এসএনপি দাস এবং এসএনপি-এক্স দাসের মতো প্রোটোকল সমর্থন করে।

আইসি৬৯৩সিপিইউ৩১৩ সিপিইউ হল জিই ফ্যানুক এমবেডেড সিপিইউ সিরিজ ৯০-৩০ লাইন থেকে। এটি একটি সিপিইউ ব্যাকপ্লেন যার মধ্যে সরাসরি সিপিইউ মডিউল এমবেডেড রয়েছে।IC693CPU313 এমবেডেড সিপিইউ 10 মেগাহার্টজ একটি প্রসেসর গতি সঙ্গে কাজ করে এবং তার প্রসেসর একটি 80188 প্রসেসর. এটি একটি টার্বো সিপিইউ। IC693CPU313 এমবেডেড সিপিইউর বেসপ্লেটে কেবল মডিউলগুলির জন্য 5 টি স্লট রয়েছে (প্লাস 1 টি স্লট খুব বাম দিকে যা কেবল পাওয়ার সরবরাহের জন্য হোস্টিং) । তবে,এটি একটি সিরিজ 90-30 প্রোগ্রামযোগ্য লজিক কন্ট্রোলার বা পিএলসিতে দূরবর্তী বেসপ্লেট এবং সম্প্রসারণ বেসপ্লেটগুলির মতো অন্যান্য ধরণের বেসপ্লেটগুলির সাথে সংযোগ স্থাপন করতে পারে, এবং এই বেসপ্লেটগুলি মডিউলগুলির জন্য অতিরিক্ত স্লট সরবরাহ করবে। আইসি 693 সিপিইউ 313 এমবেডেড সিপিইউকে পিসিএম এবং সিসিএম ডিভাইসে সংযুক্ত করা যায় না, তবে এটি বেশিরভাগ বিকল্প মডিউল এবং আই / ও মডিউলগুলিকে সামঞ্জস্য করতে পারে।

জিই ফ্যানুক সিরিজ ৯০-৩০ আইসি৬৯৩সিপিইউ৩১৩ এমবেডেড সিপিইউতে মাত্র ১টি যোগাযোগ পোর্ট রয়েছে।এই যোগাযোগ পোর্ট এমবেডেড সিপিইউকে এসএনপি স্লেভ প্রোটোকল এবং এসএনপি-এক্স স্লেভ প্রোটোকলের মাধ্যমে অন্যান্য ডিভাইসের সাথে যোগাযোগ করতে দেয়. IC693CPU313 এমবেডেড সিপিইউ সমর্থন করতে পারে যে মেমরি ধরনের RAM, এবং বিশেষ অ্যাপ্লিকেশন জন্য EPROM বা EEPROM অন্তর্ভুক্ত।এই এমবেডেড সিপিইউ ব্যাকপ্লেনের জন্য পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা 0 থেকে 60 ডিগ্রী সেলসিয়াস বা 32 থেকে 140 ডিগ্রী ফারেনহাইট. এই সিপিইউ ভাসমান বিন্দু গণিত সমর্থন করতে পারে না. সিরিজ 90-30 IC693CPU313 এমবেডেড সিপিইউ 5 ভোল্ট ডিসি ব্যাকপ্লেন ভোল্টেজে 430 মিলিঅ্যাম্পের বর্তমান আঁকে।এটি একটি মাল্টি ড্রপ সেটআপ সমর্থন করে এমন একটি ল্যানের মাধ্যমে অন্যান্য মডিউলগুলির সাথে যোগাযোগ করতে পারে.

টেকনিক্যাল স্পেসিফিকেশন

আইসি৬৯৩সিপিইউ৩১৩-এর প্রযুক্তিগত বিবরণী
