পণ্যের বিবরণ:
প্রদান:
|
| ব্র্যান্ড: | জিই ফানুক | মডেল: | IC693CHS398 |
|---|---|---|---|
| সিরিজ: | সিরিজ 90-30 | পণ্যের ধরন: | সম্প্রসারণ বেসপ্লেট |
| স্লটের সংখ্যা: | 5 | CPU সংযোগ: | প্রয়োজন |
| সমর্থিত cpus সংখ্যা: | 1 | সামঞ্জস্যপূর্ণ CPU সিস্টেম: | ব্যক্তিগত কম্পিউটার ইন্টারফেস কার্ড সহ পিএলসি এবং পিসি |
| গ্রাউন্ডিং: | কমন গ্রাউন্ড প্রয়োজন | সম্প্রসারণ সংযোগকারী: | 25 পিন সহ ডি-টাইপ মহিলা সংযোগকারী |
| বিশেষভাবে তুলে ধরা: | 30 ভিডিসি প্রোগ্রামেবল লজিক কন্ট্রোলার,150Hz ইনপুট সিমুলেটর মডিউল,250 ওহমস এনালগ বর্তমান ইনপুট মডিউল |
||

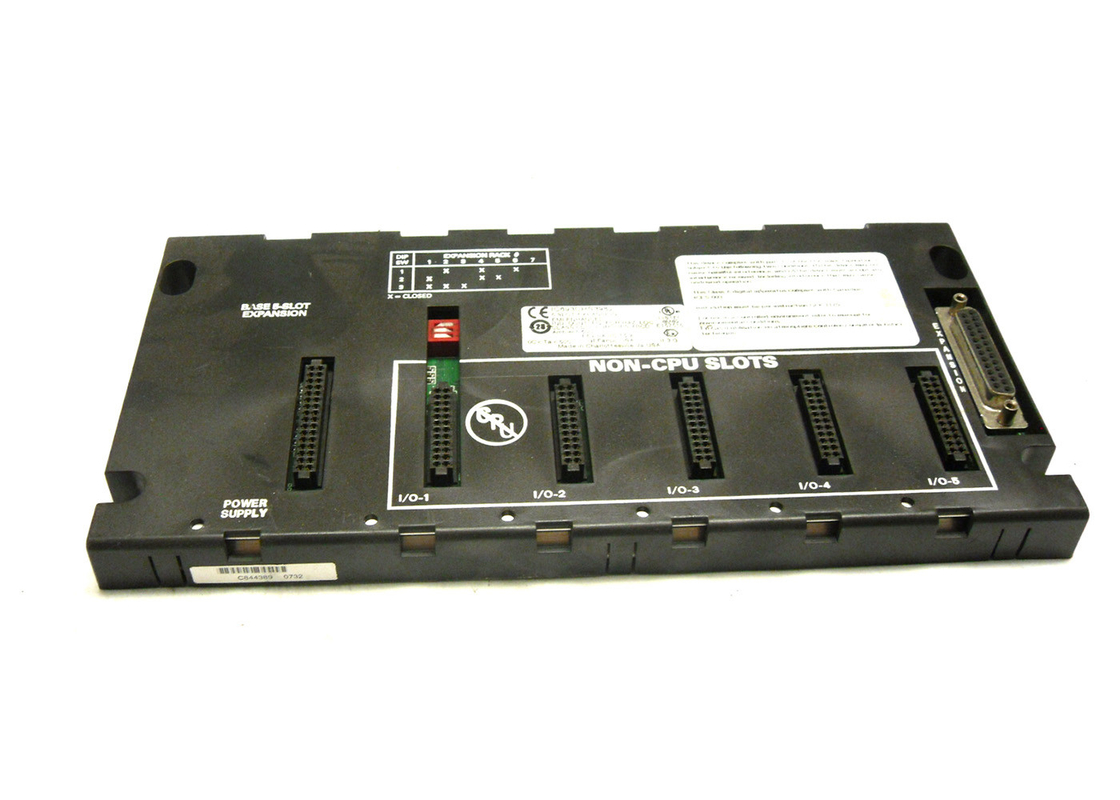

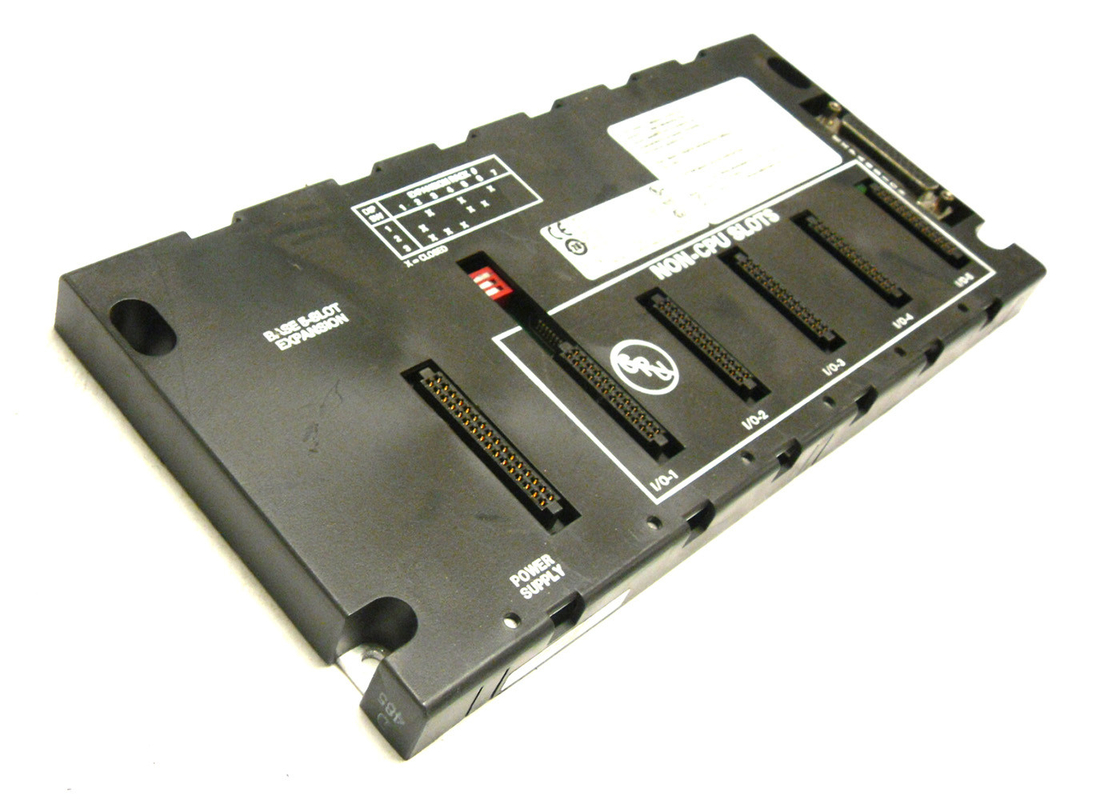

GE Fanuc IC693CHS398 একটি 5-স্লট সম্প্রসারণ বেসপ্লেট. এই ইউনিটটি জিই সিরিজ 90-30 মডিউলের সাথে ব্যবহারের জন্য ডিজাইন করা হয়েছে। 10 স্লট সংস্করণ, (IC693CHS392) এর মতো, এই বেসপ্লেটটি ব্যবহার করার সময় কয়েকটি বৈশিষ্ট্য এবং নির্দেশিকা বিবেচনা করা উচিত।প্রথমত, একটি রিমোট বেসপ্লেট একটি স্বতন্ত্র ইউনিট হতে পারে না।পরিবর্তে, এটি একটি সিপিইউ আছে এমন একটি সিস্টেমের সাথে সংযুক্ত করা আবশ্যক। এই সিপিইউ একটি প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) এর অংশ হতে পারে বা এটি একটি ব্যক্তিগত কম্পিউটারে হতে পারে। তবে,পিসিতে একটি ব্যক্তিগত কম্পিউটার ইন্টারফেস কার্ড থাকতে হবেদ্বিতীয়ত, সেখানে হতে পারেসিপিইউ বেসপ্লেট এবং এক্সপেনশন বেসপ্লেটগুলির মধ্যে মোট ৫০ ফুটের বেশি আন্তঃসংযোগের ক্যাবল নেই।
সিস্টেমের সিপিইউর ধরণটি ব্যবহার করা যেতে পারে এমন দূরবর্তী বেসপ্লেটগুলির সংখ্যা নির্ধারণ করবে। সিপিইউ 331, 340 এবং 341 এর জন্য সর্বাধিক 4 টি দূরবর্তী বেসপ্লেট ব্যবহার করা যেতে পারে।৩৫০ এবং তার বেশি নম্বরযুক্ত সমস্ত সিপিইউর জন্য, বেসপ্লেটগুলির সর্বাধিক সংখ্যা 7। এই সিস্টেমের রিমোট ব্যাকপ্লেন নিম্নলিখিত বিকল্প মডিউলগুলি সমর্থন করতে পারে না - পিসিএম, সিএমএম, এডিসি এবং বিইএম 330. এই মডিউলগুলি ব্যবহার করতে,তারা একটি সিপিইউ বেসপ্লেট মধ্যে মাউন্ট করা আবশ্যক.অন্যান্য সমস্ত অপশন মডিউল এবং I/O মডিউল যেকোনো ধরনের বেসপ্লেটে মাউন্ট করা যায়।
রিমোট বেসপ্লেটগুলি এক্সপেনশন বেসপ্লেটগুলির সাথে একই আকারের। তারা একই ধরণের পাওয়ার সাপ্লাই ব্যবহার করে এবং একই I / O মডিউল এবং বিকল্প মডিউলগুলি সমর্থন করে।প্রতিটি রিমোট বেসপ্লেটে ডানদিকে একটি ২৫ পিনের মহিলা ডি-টাইপ এক্সপেনশন কানেক্টর আছে, যা অন্যান্য বেসপ্লেটগুলির সাথে সংযোগ স্থাপন করতে সক্ষম করে। প্রতিটি 5-স্লট রিমোট বেসপ্লেটে একটি র্যাক নম্বর নির্বাচন ডিআইপি সুইচ রয়েছে। ইনস্টলেশনের সময়,সব সম্প্রসারণ মডিউলকে একটি সাধারণ স্থানে সংযুক্ত করা জরুরি।
| মডিউল টাইপঃ | সম্প্রসারণ I/O বেস |
| বেসপ্লেট অপশনঃ | সম্প্রসারণ |
| দূরত্ব: | ৫০ ফুট পর্যন্ত |
| স্লট সংখ্যাঃ | 5 |
| মাত্রা: | 10.43 x 5.12 x 5.59 ইঞ্চি (W x H x D) |
| অভ্যন্তরীণ শক্তি ব্যবহৃতঃ | 170 mA @ 5 VDC |
• হতে পারেআর নেইমোট 50 ফুট (15 মিটার) এর চেয়ে বেশি ক্যাবল আন্তঃসংযোগ সম্প্রসারণ বেসপ্লেট এবং CPUবেসপ্লেট।
• একটি সম্প্রসারণ বেসপ্লেট একা দাঁড়িয়ে থাকতে পারে না। এটি একটি সিস্টেমের সাথে সংযুক্ত হতে হবে যার একটি সিপিইউ রয়েছে।সিপিইউ একটি পিএলসি বা একটি ব্যক্তিগত কম্পিউটারে থাকতে পারে যা একটি ব্যক্তিগত কম্পিউটার ইন্টারফেস কার্ড দিয়ে সজ্জিত (বিভাগ দেখুন)১১) ।
• প্রতি সিস্টেমে অনুমোদিত সর্বাধিক সংখ্যক সম্প্রসারণ বেসপ্লেটগুলি তাদের সাথে ব্যবহৃত সিপিইউর প্রকারের উপর নির্ভর করে। সিপিইউ 331, 340 এবং 341 এর জন্য সর্বাধিক 4। 350 এবং তার বেশি সংখ্যক সিপিইউর জন্য সর্বাধিক7.
• প্রতিটি সম্প্রসারণ বেসপ্লেট একটি 25-পিন মহিলা ডি-টাইপ I / O বাস সম্প্রসারণ সংযোগকারী আছে মাউন্ট করা এট তার ঠিক আছে শেষ জন্য সংযোগ থেকে অন্যান্য বেসপ্লেট।
• উপলব্ধভিতরেদুইসংস্করণ;৫টি স্লট(IC693CHS398)এবং১০টি স্লট (IC693CHS392)
• একটিসম্প্রসারণ ব্যাকপ্লেননেইসমর্থনদ্যবুদ্ধিমান অনুসরণবিকল্পমডিউলঃপিসিএম, এডিসিBEM330,এবংCMM. এই মডিউলহতেমাউন্ট করাভিতরেaসিপিইউবেসপ্লেট।সব অন্যান্য I/O এবং বিকল্প মডিউল হতে পারে হতে মাউন্ট করা ভিতরে যে কোন প্রকার এর রাক।
• সমস্ত এক্সপেনশন বেসপ্লেটকে একটি সাধারণ স্থানে সংযুক্ত করা উচিত (দেখুন ¢ ইনস্টলেশন ¢ অধ্যায়বিস্তারিত) ।
• এক্সপেনশন বেসপ্লেট একই আকারের, একই ধরনের পাওয়ার সাপ্লাই ব্যবহার করে, এবং সমর্থন দ্য একই I/O এবং বিকল্প মডিউল যেমন দ্য রিমোট বেসপ্লেট।
• প্রতিটি সম্প্রসারণ বেসপ্লেট আছে a র্যাক সংখ্যা নির্বাচন ডিআইপি স্যুইচ করুন।
