পণ্যের বিবরণ

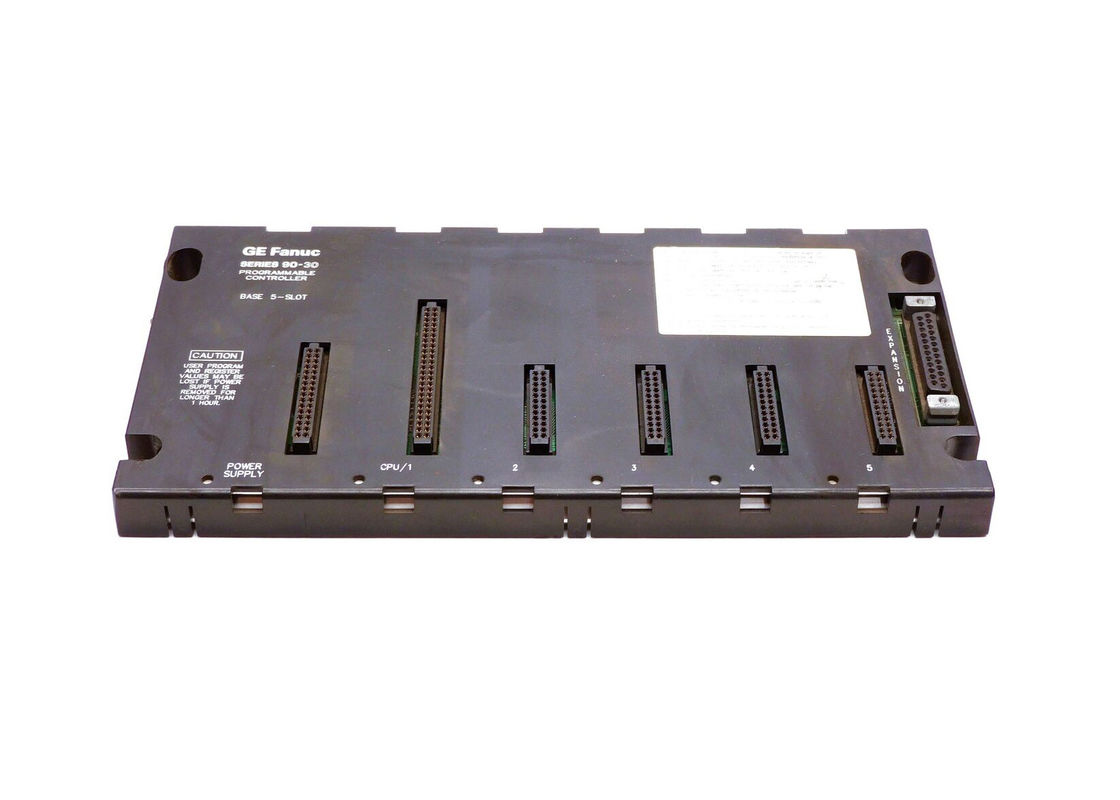

GE Fanuc IC693CHS397 হল একটি 5-স্লট মডুলার সিপিইউ বেসপ্লেট।
বেসপ্লেটটি পরিচালনা করার জন্য, ব্যবহারকারীদের বাম স্লটে একটি পাওয়ার সাপ্লাই মডিউল প্লাগ করতে হবে।
এই স্লটটি আকার এবং ধরনে অনন্য, কারণ এটি শুধুমাত্র একটি পাওয়ার সাপ্লাই মডিউল সমর্থন করে।
এই স্লটটি নম্বরযুক্ত নয়। স্লট 1-এ, একটি সিপিইউ বা বিশেষ অপশন মডিউল ইনস্টল করতে হবে। স্লট 2-এর মতো, এই স্লটটি আকার এবং ধরনে অনন্য,
কারণ এটি শুধুমাত্র একটি সিপিইউ মডিউল বা একটি বিশেষ অপশন মডিউল, উদাহরণস্বরূপ একটি FIP রিমোট I/O স্ক্যানার (IC693BEM330) সমর্থন করতে পারে। স্লট 1
CPU/1 হিসাবে লেবেলযুক্ত।
2 এবং তার উপরের সমস্ত নম্বরযুক্ত স্লটের জন্য, ব্যবহারকারীরা অপশন মডিউল বা I/O মডিউল ইনস্টল করতে পারেন।এই স্লটগুলি একটি অনন্য আকার এবং ধরনে থাকে,
তাই তারা এগুলির যেকোনো একটি সমর্থন করবে। মডুলার সিপিইউ বেসপ্লেট এক্সপ্যানশন এবং রিমোট বেসপ্লেট সমর্থন করতে পারে।সুতরাং, বেসপ্লেটের ডান
প্রান্তে, একটি ফিমেল এক্সপ্যানশন কানেক্টর রয়েছে। এটি একটি 25-পিন ডি-টাইপ, যা ব্যবহারকারীদের একটি
এক্সপ্যানশন বা রিমোট বেসপ্লেটের সাথে সংযোগ করতে দেয়।
যদি কোনও অতিরিক্ত বৈশিষ্ট্য চাওয়া হয়, তবে ব্যবহারকারী সেগুলি পূরণ করতে পারেন। এর কারণ হল সিপিইউ মডুলার। এটি ব্যবহারকারীকে
এটি প্রতিস্থাপন বা অন্য ধরণের সাথে পরিবর্তন করার অনুমতি দেয়।যেকোনো একটি সিস্টেমের জন্য, সর্বাধিক একটি সিপিইউ বেসপ্লেট ব্যবহার করা যেতে পারে।যেকোনো অতিরিক্ত
অবশ্যই একটি এক্সপ্যানশন বা রিমোট বেসপ্লেট হতে হবে। ডিফল্টরূপে, IC693CHS397-এর মতো একটি মডুলার সিপিইউ বেসপ্লেট সর্বদা র্যাক
নম্বর 0 হিসাবে নির্ধারিত হয়।
প্রযুক্তিগত স্পেসিফিকেশন
| মডিউল প্রকার: |
সিপিইউ I/O বেস |
| বেসপ্লেট অপশন: |
প্রধান (সিপিইউ স্লট সহ) |
| দূরত্ব: |
প্রযোজ্য নয় |
| স্লটের সংখ্যা: |
5 |
| মাত্রা: |
10.43 x 5.12 x 5.59 ইঞ্চি। (W x H x D) |
| অভ্যন্তরীণ পাওয়ার ব্যবহার: |
270 mA @ 5 VDC |
প্রযুক্তিগত তথ্য
মডুলার সিপিইউ বেসপ্লেট
মডুলার এই বেসপ্লেটগুলির বাম স্লটে (যা নম্বরযুক্ত নয়) একটি পাওয়ার সাপ্লাই মডিউল প্লাগ করতে হবে। বাম স্লটটি একটি অনন্য আকার এবং ধরনে থাকে যা শুধুমাত্র একটি পাওয়ার সাপ্লাই মডিউল সমর্থন করে।
মডুলার এই বেসপ্লেটগুলির স্লট 1-এ একটি সিপিইউ মডিউল (বা একটি বিশেষ অপশন মডিউল) ইনস্টল করতে হবে। স্লট 1 একটি অনন্য আকার এবং ধরনে থাকে যা শুধুমাত্র একটি সিপিইউ মডিউল বা একটি বিশেষ অপশন মডিউল যেমন FIP রিমোট I/O স্ক্যানার (IC693BEM330) সমর্থন করে। স্লট 1 CPU/1 হিসাবে লেবেলযুক্ত।
মডুলার 2 এবং তার উপরের নম্বরযুক্ত স্লটগুলি একটি অনন্য আকার এবং ধরনে থাকে যা শুধুমাত্র I/O বা অপশন মডিউল সমর্থন করে।
মডুলার এক্সপ্যানশন এবং রিমোট বেসপ্লেটগুলি সমর্থিত, তাই একটি 25-পিন ডি-টাইপ ফিমেল এক্সপ্যানশন কানেক্টর বেসপ্লেটের ডান প্রান্তে একটি এক্সপ্যানশন বা রিমোট বেসপ্লেটের সাথে সংযোগের জন্য অবস্থিত।
মডুলার যেহেতু সিপিইউ মডুলার, তাই অতিরিক্ত বৈশিষ্ট্যগুলি চাওয়া হলে এটি প্রতিস্থাপন বা অন্য ধরণের সাথে পরিবর্তন করা যেতে পারে।
মডুলার প্রতি সিস্টেমে শুধুমাত্র একটি সিপিইউ বেসপ্লেট অনুমোদিত। যদি একাধিক বেসপ্লেট একটি সিস্টেমে ব্যবহৃত হয়, অতিরিক্ত গুলি অবশ্যই এক্সপ্যানশন বা রিমোট ধরনের হতে হবে। • একটি
মডুলার সিপিইউ বেসপ্লেট সর্বদা নির্ধারিত হয়, ডিফল্টরূপে, র্যাক নম্বর 0।
