জিই ফ্যানুক আইসি 693ALG223 প্যাক সিস্টেম সিরিজ 90-30 আরএক্স 3 আই এনালগ বর্তমান ইনপুট মডিউল

GE FANUC IC693ALG223 PACSystems সিরিজ 90-30 RX3i অ্যানালগ বর্তমান ইনপুট মডিউল

পণ্যের বর্ণনা

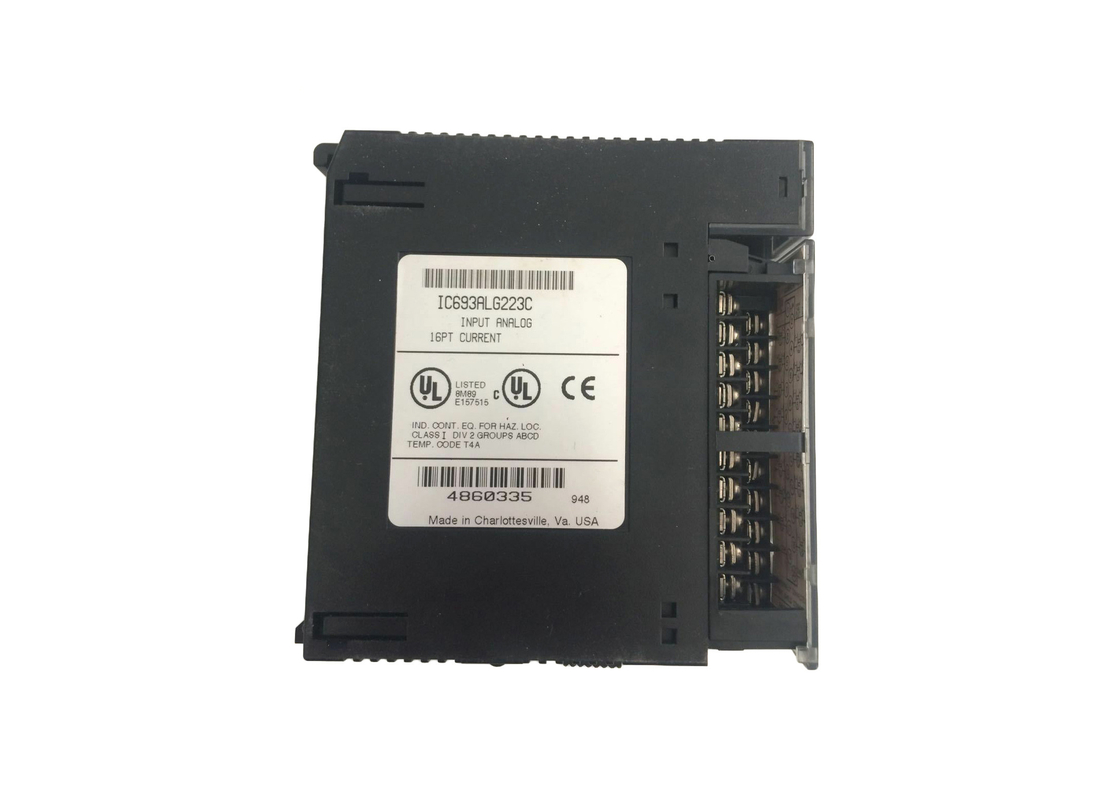

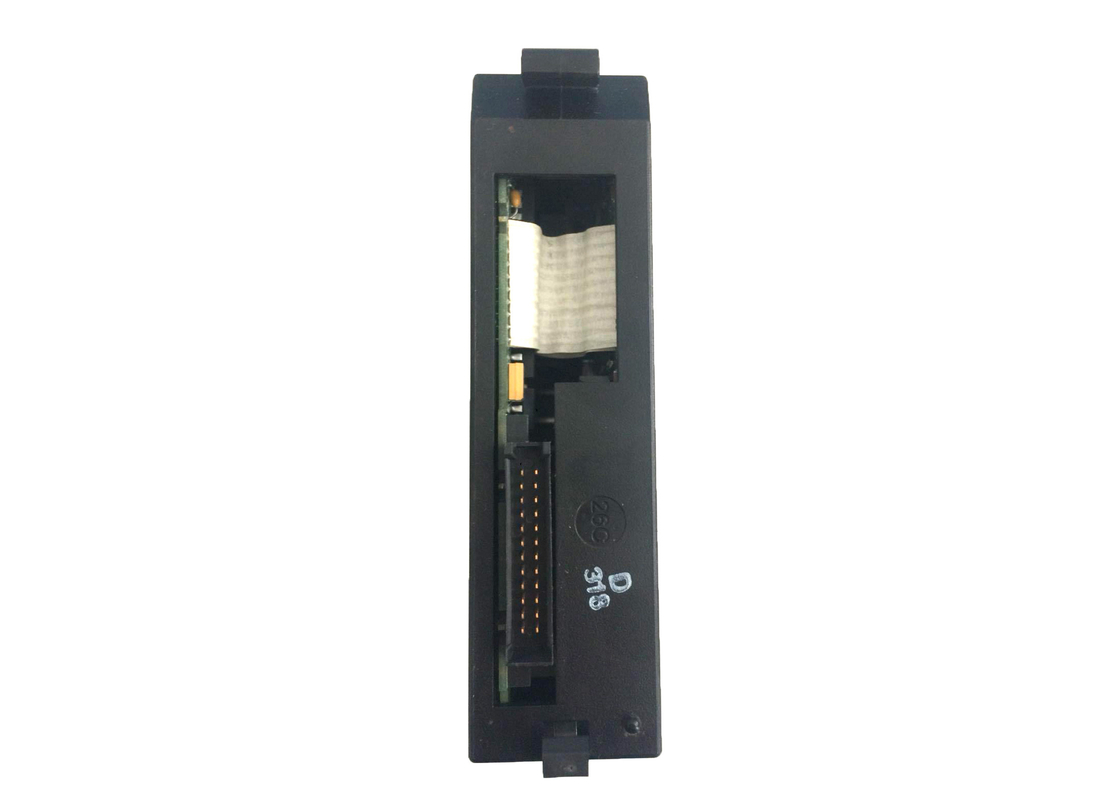

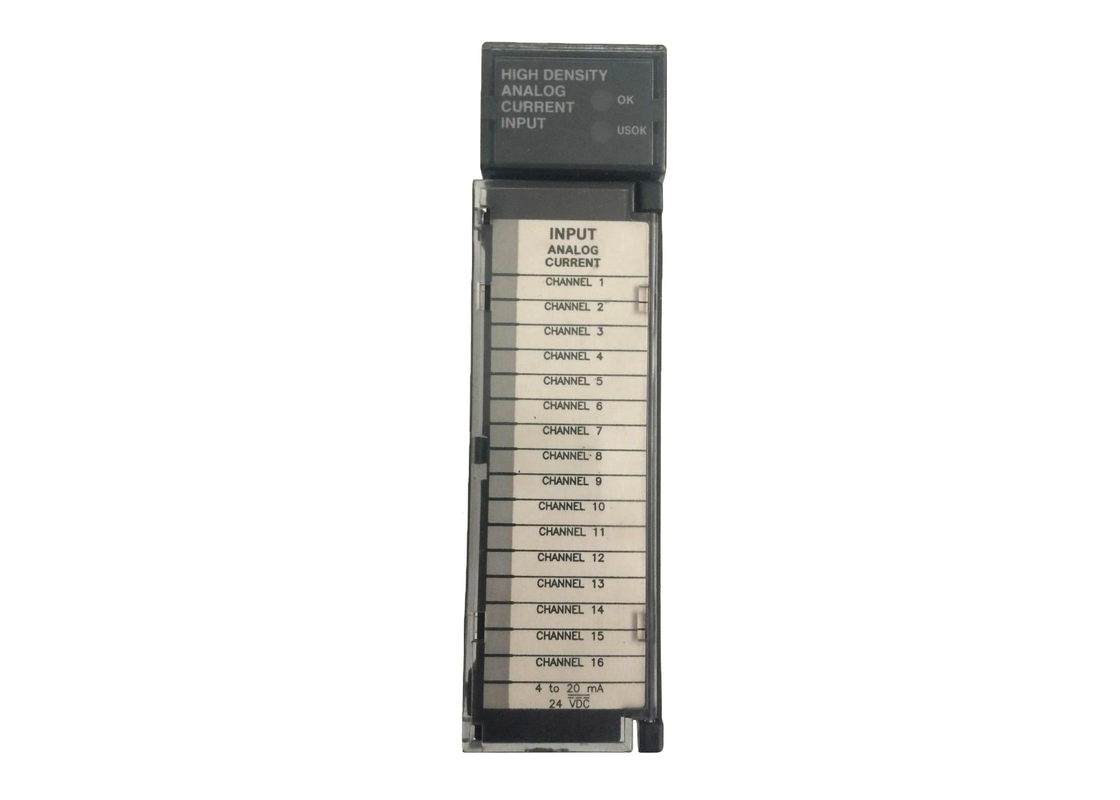

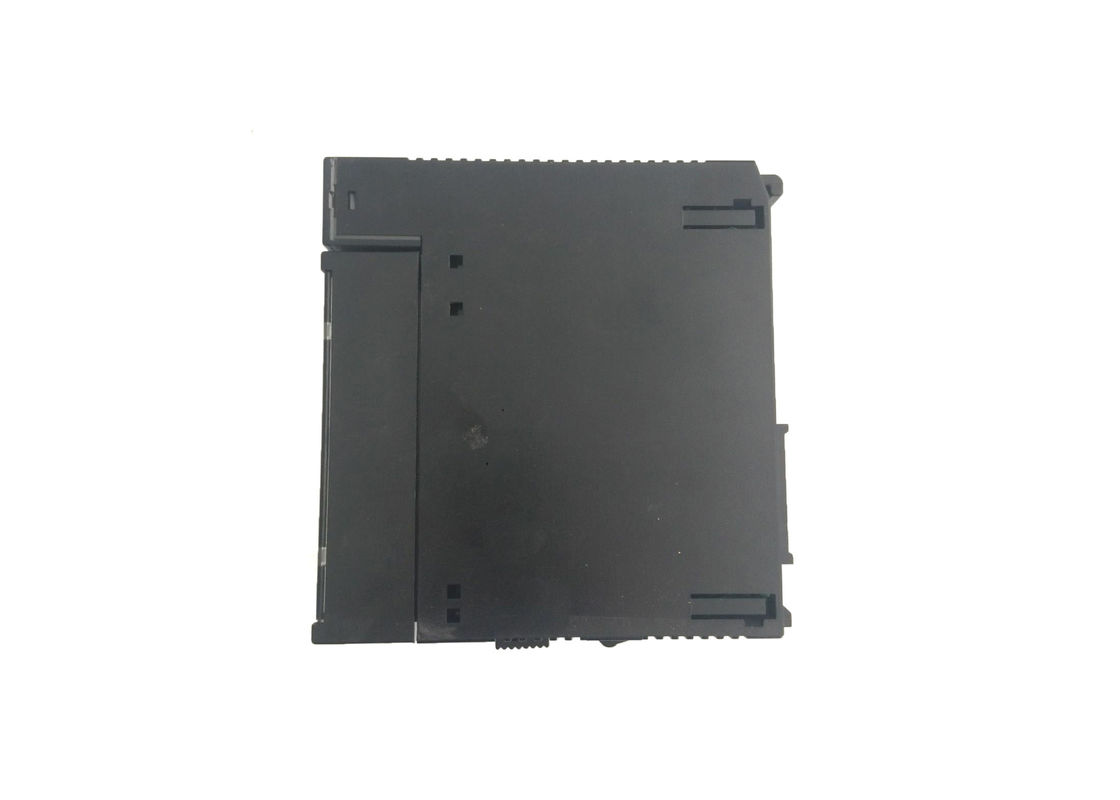

IC693ALG223 হল একটি PACSystems সিরিজ 90-30 RX3i অ্যানালগ বর্তমান ইনপুট মডিউল যা 16 টি চ্যানেল সরবরাহ করে।মডিউলটির 16 টি পৃথক এবং একক শেষের চ্যানেলগুলি নিম্নলিখিত তিনটি ব্যাপ্তির জন্য কনফিগার করা যেতে পারেঃ 4 থেকে 20 এমএ, 0 থেকে 20 এমএ, বা 4 থেকে 20 এমএ উন্নত।উভয় উচ্চ এবং নিম্ন অ্যালার্ম প্রতিটি পরিসীমা পাওয়া যায়. উন্নত পরিসরে, আইসি 693 এলজি 223 মডিউলটি 4 থেকে 20 এমএ অ্যাপ্লিকেশনগুলিতে খোলা তারের ত্রুটি সনাক্তকরণের সাথে ইনপুট বর্তমান সনাক্ত করতে একটি নিম্ন অ্যালার্ম সীমা দিয়ে সেট করা যেতে পারে;ব্যবহারকারী উচ্চ অ্যালার্ম সতর্কতা সেট করতে পারেন. উপরন্তু, এই মডিউলটি CPU তে বিদ্যুৎ সরবরাহ সহ স্থিতি রিপোর্ট করে। IC693ALG223 যে কোনও I / O স্লটে ব্যবহার করা যেতে পারে যা RX3i বা সিরিজ 90-30 সিস্টেমে একটি সিরিয়াল সংযোগকারী সরবরাহ করে।

বিশেষ করেIC693ALG223মডিউল, কন্ট্রোলার ব্যাকপ্লেনে 5 ভিসিডি বাস থেকে 120 এমএ খরচ করা হয়। এটি ব্যবহারকারীর দ্বারা সরবরাহিত +24 ভিসি সরবরাহ থেকে 65 এমএ প্লাস বর্তমান লুপ প্রয়োজন।এক মিনিটের জন্য 250 VAC অবিচ্ছিন্ন বা 1500 VAC এর বিচ্ছিন্নতার সাথে 6 এমএস আপডেট হার মানকসক্রিয় চ্যানেল স্ক্যান করার সময়, স্ক্যান করা চ্যানেলের সংখ্যা সিরিয়াল ক্রমে সম্পন্ন করা হবে।ফ্যাক্টরি ক্যালিব্রেশন প্রতি বিট প্রতি এনালগ মান সমন্বয় সঙ্গে কনভার্টার সমগ্র পরিসীমা জুড়ে এনালগ মান স্কেল করা হয়. RX3i র্যাকগুলি এই মডিউলটির সাথে যুক্ত ফার্মওয়্যারের আপগ্রেডগুলিকে সমর্থন করে তবে এর মধ্যে 90-30 র্যাক অন্তর্ভুক্ত নয়। আইসি 693ALG223 এছাড়াও LED স্ট্যাটাস লাইট দিয়ে সজ্জিত যা চালু, বন্ধ,এবং ব্যবহারকারীকে অপারেশন এবং সমস্যা সমাধানের ক্ষেত্রে সহায়তা করতে ব্যর্থ.

IC693ALG223 মডিউল হল একটি 16-চ্যানেল এনালগ বর্তমান ইনপুট মডিউল যা জিই ফ্যানুক দ্বারা সিরিজ 90-30 পণ্য লাইনের অংশ হিসাবে তৈরি করা হয়।এই মডিউল 16 একক শেষ ইনপুট চ্যানেল যা বিভিন্ন সমর্থিত বর্তমান পরিসীমা মধ্যে রূপান্তর বা ডিজিটাল পিএলসি সংকেত এনালগ সংকেত রূপান্তর করার জন্য ডিজাইন করা হয় সঙ্গে আসেএই মডিউলটি তার ক্ষেত্রের দিক এবং লজিকের দিকের মধ্যে 1500 ভোল্টের একটি বিচ্ছিন্নতা ভোল্টেজ রয়েছে, এবং এটি যোগাযোগ লাইনের মধ্যে গ্রাউন্ড লুপগুলি দূর করতে সহায়তা করে।GE Fanuc IC693ALG223 অ্যানালগ বর্তমান ইনপুট মডিউল 3 ইনপুট বর্তমান পরিসীমা যা 4 থেকে 20 মিলিঅ্যাম্পার, 0 থেকে 20 মিলিঅ্যাম্পার এবং 4 থেকে 20 মিলিঅ্যাম্পার। এই ইউনিট পরীক্ষা করা হয়েছে এবং GE সিরিজ 90-30 পিএলসি সঙ্গে কাজ করার জন্য ডিজাইন করা হয়েছে,এবং এটি বাইরের পাওয়ার সাপ্লাই থেকে 24 ভোল্ট DC ভোল্টেজে 65 মিলিঅ্যাম্পের একটি নামমাত্র বর্তমানের সাথে কাজ করে যা সিস্টেমকে লুপের স্রোত সরবরাহ করে.

GE Fanuc IC693ALG223 16-চ্যানেল এনালগ ইনপুট মডিউলটি 200 হার্টজ ইনপুট ফিল্টার প্রতিক্রিয়া ফ্রিকোয়েন্সি এবং 250 ওহমের ইনপুট প্রতিবন্ধকতার সাথে আসে।সিস্টেমে ইনস্টল করা যেতে পারে যে অ্যানালগ বর্তমান ইনপুট মোট সংখ্যা 4 323 সঙ্গে৩৩১ সিপিইউতে ৩১৩ এবং ৩১১ সিপিইউ এবং ৮টি এনালগ বর্তমান ইনপুট এবং ৩৪১ এবং ৩৪০ সিপিইউতে ১২টি ইনপুট ইনস্টল করা যায়।এই ইউনিট একটি উচ্চ স্তরের রেজোলিউশন এবং নির্ভুলতা সঙ্গে আসে যা এটি অত্যন্ত সংবেদনশীল যে অ্যানালগ সংকেত মোকাবেলা করতে সাহায্য করেমডিউলটি স্তর সেন্সর, তাপমাত্রা সেন্সর এবং প্রবাহ সেন্সরগুলির মতো বিস্তৃত সেন্সর থেকে অ্যানালগ ইনপুটও গ্রহণ করে।IC693ALG223 অ্যানালগ ইনপুট মডিউলের জন্য প্রয়োজনীয় নির্ভুলতা স্তর অর্জনের জন্য, ইনপুট চ্যানেলগুলি 4 থেকে 20 মিলিঅ্যাম্পের বর্তমানের 4 মাইক্রোঅ্যাম্পের রেজোলিউশন এবং 0 থেকে 20 মিলিঅ্যাম্পের 5 মাইক্রোঅ্যাম্পের রেজোলিউশন সহ আসে।

প্রযুক্তিগত তথ্য
