পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | I/O মডিউল | মডেল নাম্বার.: | BC810K02 |
|---|---|---|---|
| অনুচ্ছেদ সংখ্যা: | 3BSE031155R1 | অপ্রয়োজনীয়তা: | হ্যাঁ |
| উচ্চ সততা: | হ্যাঁ | কর্মক্ষমতা: | হট অদলবদল সমর্থিত |
| পাওয়ার খরচ +24 V টাইপ/সর্বোচ্চ: | 50 mA সাধারণ (70 mA সর্বাধিক) | শক্তি অপচয় টাইপ.: | 1.2 ওয়াট সাধারণ |
| লক্ষণীয় করা: | ইথারনেট io মডিউল,পিএলসি io মডিউল |
||

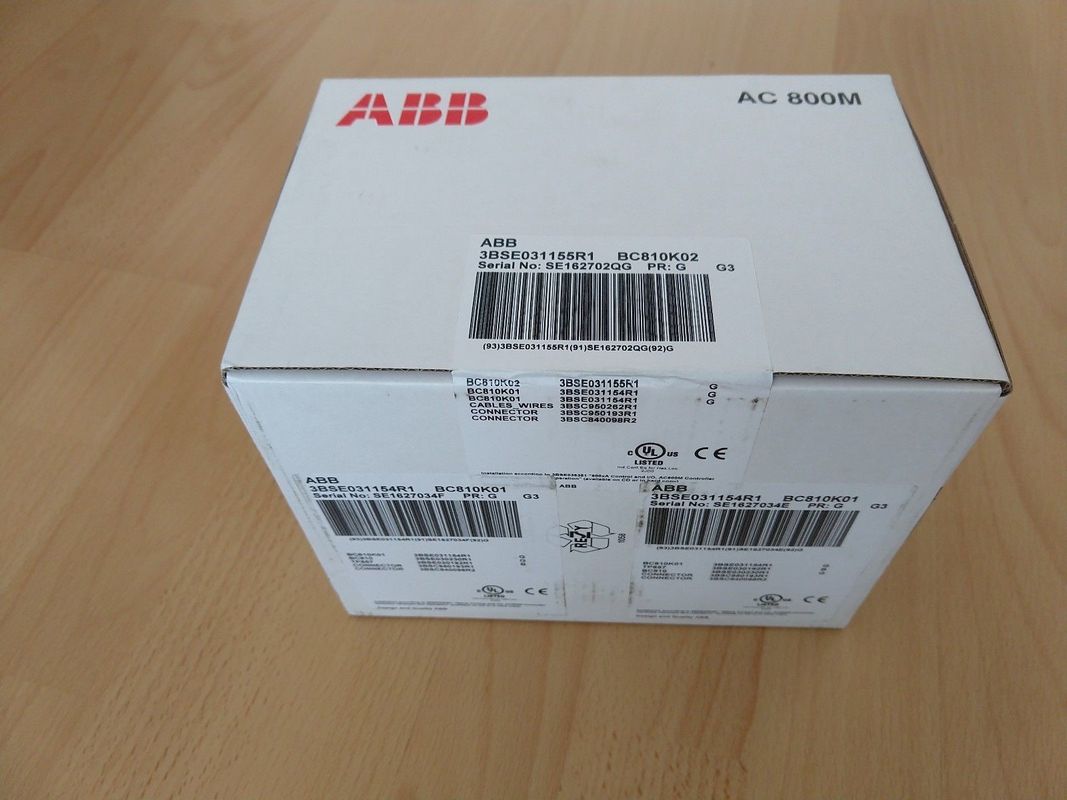

ABB AC800M কন্ট্রোলার BC810K02 মডিউল 3BSE031155R1 I/O মডিউল বাক্সে নতুন
BC810K02 এর বর্ণনা
BC810 ইউনিট দুটি মৌলিক অংশ নিয়ে গঠিত: বেসপ্লেট (TP857) এবং পাওয়ার সাপ্লাই/লজিক বোর্ড।বেসপ্লেট হল যেখানে CEX-বাসের সংযোগকারী এবং বাহ্যিক শক্তি থাকে।এটি হাউজিং এর ধাতব অংশগুলির মাধ্যমে ডিআইএন-রেল পর্যন্ত গ্রাউন্ড করা হয়।বোর্ড বহিরাগত পাওয়ার ভোটিং ডায়োড এবং ফিউজও বহন করে।পাওয়ার সাপ্লাই এবং লজিক বোর্ডে +3.3 V রূপান্তরকারী, লজিক, CEX-বাস আন্তঃসংযোগের ড্রাইভার এবং আন্তঃসংযোগ তারের সংযোগকারী রয়েছে।
BC810 PM861A, PM862, PM864A, PM865, PM866, PM866A এবং PM867 এর সাথে ব্যবহার করা যেতে পারে।
দুটি আন্তঃলিঙ্কযুক্ত BC810 এবং প্রাথমিক/ব্যাকআপ CPU জোড়া সহ একটি সম্পূর্ণ অপ্রয়োজনীয় সিস্টেমে, BC810 CEX ট্র্যাফিককে বিরক্ত না করে CPU বেসপ্লেটের অনলাইন প্রতিস্থাপন সমর্থন করে।যদি BC810 প্রতিস্থাপন করতে হয়, সংযুক্ত CEX সেগমেন্টে সমস্ত ট্র্যাফিক বন্ধ হয়ে যায়।
সিইএক্স-বাসটি যোগাযোগ ইন্টারফেস ইউনিট সহ অন-বোর্ড যোগাযোগ পোর্টগুলি প্রসারিত করার জন্য ব্যবহৃত হয়।CEX-Bus-এ অপ্রয়োজনীয় যোগাযোগ ইন্টারফেস ব্যবহার করাও সম্ভব।CEX-Bus Interconnection ইউনিট BC810 CEX-Bus এর প্রাপ্যতা বাড়ানোর জন্য এটিকে আলাদা সেগমেন্টে ভাগ করে ব্যবহার করা হয়।এটি অপ্রয়োজনীয় যোগাযোগ ইন্টারফেসের সাথে সিস্টেমে প্রাপ্যতা উন্নত করে।
সাধারণ জ্ঞাতব্য
| অনুচ্ছেদ সংখ্যা | 3BSE031155R1 (BC810K02) |
| অপ্রয়োজনীয়তা | হ্যাঁ |
| উচ্চ সততা | হ্যাঁ |
| কর্মক্ষমতা | হট অদলবদল সমর্থিত |
বিস্তারিত তথ্য
| পাওয়ার সাপ্লাই | ইনপুট L+ এবং L- 24 V নামমাত্র, 19.2 V DC এবং 30 V DC এর মধ্যে পার্থক্য। |
| পাওয়ার খরচ +24 V টাইপ/সর্বোচ্চ | 50 mA সাধারণ (70 mA সর্বাধিক) |
| শক্তি অপচয় টাইপ. | 1.2 ওয়াট সাধারণ |
যোগাযোগ
| BC810K02 | BC820K02 | PM851AK01 |
| PM858K02 | PM860AK01 | PM862K01 |
| PM865K02 | SM811 (PM865 এর জন্য) | PM866AK01 |
| PM856AK01 | PM858K01 | PM862K02 |
| PM865K01 | PM866AK02 | PM867K01 |
| SM812 (PM867 এর জন্য) | PM891K01 | PM891K02 |
পরিবেশগত এবং সার্টিফিকেশন
| তাপমাত্রা, অপারেটিং | +5 থেকে +55 °সে (+41 থেকে +131 °ফা) |
| তাপমাত্রা, স্টোরেজ | -40 থেকে +70 °সে (-40 থেকে +158 °ফা) |
| আপেক্ষিক আদ্রতা | 5 থেকে 95%, নন-কন্ডেন্সিং |
| সুরক্ষা বর্গ | EN60529 অনুযায়ী IP20, IEC 529 |
| সিই- চিহ্নিতকরণ | হ্যাঁ |
| বৈদ্যুতিক নিরাপত্তা | UL508 |
| বিপজ্জনক অবস্থান | cULus ক্লাস 1, জোন 2, AEx nA IIC T4, ExnA IIC T4Gc X |
| সামুদ্রিক শংসাপত্র | ABS, BV, DNV-GL, LR, RS, CCS |
| RoHS সম্মতি | EN 50581:2012 |
| WEEE সম্মতি | নির্দেশিকা/2012/19/ইইউ |
বৈশিষ্ট্য এবং উপকারিতা
• অপ্রয়োজনীয় যোগাযোগ ইন্টারফেস ইউনিট সমর্থন করে।
• CPU এর অন-লাইন প্রতিস্থাপন সমর্থন করে।
• বাহ্যিক বিদ্যুৎ সরবরাহ.
• হট অদলবদল সমর্থন করে
মাত্রা
| উচ্চতা | 185 মিমি (7.3 ইঞ্চি) |
| প্রস্থ | 59 মিমি (2.9 ইঞ্চি) |
| গভীরতা | 127.5 (5.0 ইঞ্চি) |
| ওজন | 1.5 কেজি (3.31 পাউন্ড) (BC810K02 প্যাকেজ) |
