পণ্যের বিবরণ:
প্রদান:
|
| শ্রেণী: | ইনপুট আউটপুট মডিউল | আদেশ নং.: | 3BSE036456R1 |
|---|---|---|---|
| সংকেত স্পেসিফিকেশন: | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10V | ইনপুট প্রতিবন্ধকতা: | 10 MΩ (ভোল্টেজ ইনপুট) 50 Ω (বর্তমান ইনপুট) |
| আন্ডার/ওভার রেঞ্জ: | ± 15% | ইনপুট ফিল্টার (উত্থানের সময় 0-90%): | 115 ms (ভোল্টেজ ইনপুট), 130 ms (বর্তমান ইনপুট) |
| মডেল নম্বর: | AI825 | চক্রের সময় আপডেট করুন: | < 10 মি |
| বিশেষভাবে তুলে ধরা: | পিএলসি io মডিউল,ইথারনেট io মডিউল |
||

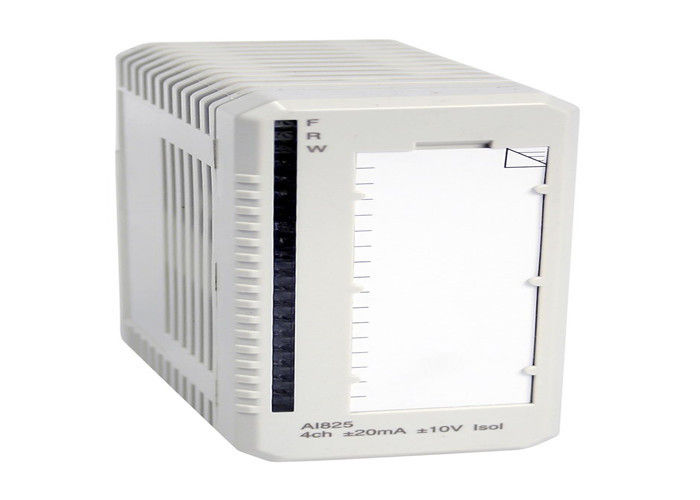

AI825 - I/O AI825 3BSE036456R1 মডিউল - সিস্টেম 800xA হার্ডওয়্যার নির্বাচক ABB
এআই 825 অ্যানালগ ইনপুট মডিউলে 4 টি পৃথকভাবে গ্যালভানিকভাবে বিচ্ছিন্ন, দ্বি-পোলার বর্তমান / ভোল্টেজ ইনপুট রয়েছে। প্রতিটি চ্যানেল একটি ভোল্টেজ বা বর্তমান ইনপুট হতে পারে।
মডিউলের একটি ধ্রুবক বর্তমান ইনপুট রয়েছে যা 6.3 ভি পর্যন্ত সহ্য করে এবং একটি ওভারভোল্টেজ সুরক্ষিত বর্তমান ইনপুট যা +30 ভি ডিসি পর্যন্ত সহ্য করে। বর্তমানটি একটি পিটিসি প্রতিরোধক দ্বারা সীমাবদ্ধ।
ইনপুট স্টেজগুলিতে পাওয়ারটি মডিউলবাসের 24 ভোল্ট থেকে রূপান্তরিত হয়।
সাধারণ তথ্য
|
প্রকার |
অ্যানালগ ইনপুট |
|
সিগন্যাল স্পেসিফিকেশন |
-২০..+২০ এমএ, ০(৪)..২০ এমএ, -১০..+১০ ভি, ০(২)..১০ ভি |
|
প্রবন্ধের সংখ্যা |
3BSE036456R1 |
|
চ্যানেলের সংখ্যা |
4 |
|
হার্ট |
না. |
|
রাষ্ট্রায়ত্ত প্রতিষ্ঠান |
না. |
|
ছাঁটাই |
না. |
|
উচ্চ সততা |
না. |
|
অভ্যন্তরীণ নিরাপত্তা |
না. |
|
মেকানিক্স |
এস৮০০ |
বিস্তারিত তথ্য
|
রেজোলিউশন |
১৪ বিট প্লাস সাইন |
|
ইনপুট প্রতিবন্ধকতা |
10 এমওএম (ইনপুট ভোল্টেজ) |
|
বিচ্ছিন্নতা |
স্বতন্ত্রভাবে বিচ্ছিন্ন, চ্যানেল থেকে চ্যানেল এবং সার্কিট সাধারণ |
|
ব্যাপ্তির নীচে/ওভার |
± 15% |
|
ত্রুটি |
সর্বাধিক ০.১% |
|
তাপমাত্রা ড্রিফট |
সর্বোচ্চ ৪৭ পিপিএম/সি (০.১০ ভি), সর্বোচ্চ ৩৪ পিপিএম/সি (±১০ ভি), সর্বোচ্চ ৭৮ পিপিএম/সি (০.২০ এমএ), সর্বোচ্চ ৫৭ পিপিএম/সি (±২০ এমএ) |
|
ইনপুট ফিল্টার (রাইজ টাইম 0-90%) |
115 এমএস (ভোল্টেজ ইনপুট), 130 এমএস (বর্তমান ইনপুট) |
|
আপডেট চক্রের সময় |
|
|
সর্বাধিক ক্ষেত্রের তারের দৈর্ঘ্য |
৬০০ মিটার (৬৫৬ ইয়ার্ড) |
|
সিএমআরআর, ৫০ হার্জ, ৬০ হার্জ |
১২০ ডিবি |
|
এনএমআরআর, ৫০ হার্জ, ৬০ হার্জ |
> ৪০ ডিবি ৫০ হার্জ এ, > ৫৫ ডিবি ৬০ হার্জ এ |
|
নামমাত্র আইসোলেশন ভোল্টেজ |
২৫০ ভোল্ট |
|
ডায়েলেক্ট্রিক পরীক্ষার ভোল্টেজ |
১৯০০ ভোল্ট ডিক্সি ch-ch, ৩২৫০ ভোল্ট ডিক্সি ch-ground/system, |
|
শক্তি অপচয় |
টাইপ ২.৫ ওয়াট, সর্বোচ্চ ৩.২ ওয়াট |
|
বর্তমান খরচ +5 ভি মডুলাবাস |
সাধারণত ৭০ এমএ, সর্বোচ্চ ১০০ এমএ |
|
বর্তমান খরচ +২৪ ভি মডুলাবাস |
সাধারণত ৯০ এমএ, সর্বোচ্চ ১১০ এমএ |
|
বর্তমান খরচ +২৪ ভি বহিরাগত |
0 |
রোগ নির্ণয়
|
সামনের এলইডি |
F (ault), R (un), W (learning) |
|
তত্ত্বাবধান |
অভ্যন্তরীণ বিদ্যুৎ সরবরাহ |
|
তত্ত্বাবধানের অবস্থা নির্দেশ |
মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি |
পরিবেশ ও সার্টিফিকেশন
|
সিই চিহ্ন |
হ্যাঁ। |
|
বৈদ্যুতিক নিরাপত্তা |
আইইসি 61131-2, ইউএল 508 |
|
বিপজ্জনক স্থান |
- |
|
মেরিন সার্টিফিকেশন |
- |
|
সুরক্ষা রেটিং |
আইইসি ৬০৫২৯ অনুযায়ী আইপি২০ |
|
ক্ষয়কারী বায়ুমণ্ডল ISA-S71।04 |
জি৩ |
|
জলবায়ু অপারেটিং শর্তাবলী |
0 থেকে +55 °C (সংরক্ষণ -25 থেকে +70 °C), RH=5 থেকে 95% কোন ঘনীভবন নেই, IEC/EN 61131-2 |
|
দূষণ মাত্রা |
ডিগ্রি ২, আইইসি ৬০৬৬৪-১ |
|
যান্ত্রিক অপারেটিং শর্তাবলী |
IEC/EN 61131-2 |
|
ই এম সি |
EN 61000-6-4, EN 61000-6-2 |
|
ওভারভোল্টেজ বিভাগ |
IEC/EN 60664-1, EN 50178 |
|
সরঞ্জাম শ্রেণী |
আইইসি ৬১১৪০ অনুসারে ক্লাস I; (ভূমি সুরক্ষিত) |
|
সর্বাধিক পরিবেষ্টিত তাপমাত্রা |
55 °C (131 °F), কম্প্যাক্ট এমটিইউতে উল্লম্বভাবে মাউন্ট করার জন্য 40 °C (104 °F) |
|
RoHS সম্মতি |
EN 50581:2012 |
|
ওইইই মেনে চলা |
ডিরেক্টরি ২০১২/১৯/ইইউ |
