পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | আউটপুট মডিউল | মডেল নাম্বার.: | DO818 |
|---|---|---|---|
| অনুচ্ছেদ সংখ্যা: | 3BSE069053R1 | সংকেত স্পেসিফিকেশন: | 24 V d.c. (12 - 32 V d.c.), 0.5 A |
| চ্যানেলের সংখ্যা: | 32টি চ্যানেল | সংকেত প্রকার: | কারেন্ট সোর্সিং, কারেন্ট লিমিটিং |
| টাইপ: | এনালগ আউটপুট | মেকানিক্স: | S800 |
| লক্ষণীয় করা: | পিএলসি io মডিউল,ইথারনেট io মডিউল |
||

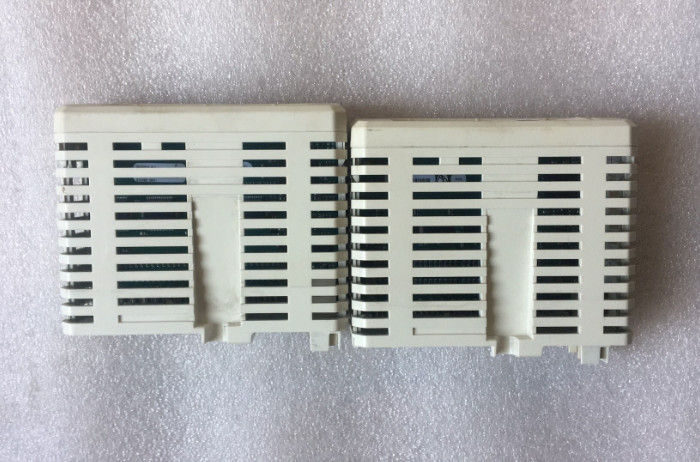

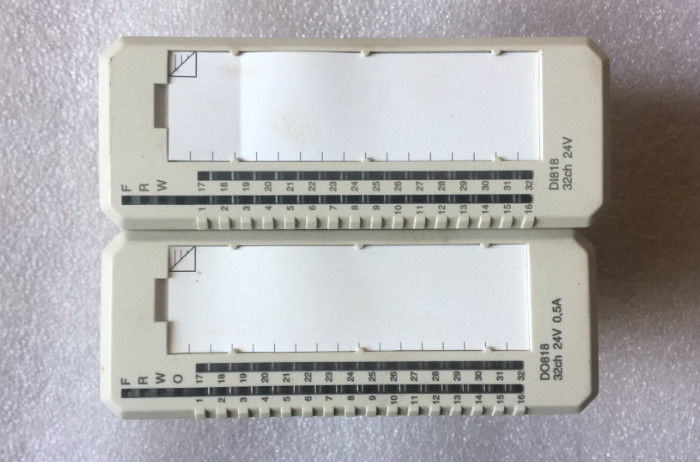

ABB ডিজিটাল আউটপুট মডিউল DO818 32 চ্যানেল S800 I/O অ্যানালগ মডিউল 3BSE069053R1
DO818 এর বিবরণ
DO818 হল S800 I/O-এর জন্য একটি 32 চ্যানেল 24 V ডিজিটাল আউটপুট মডিউল।এই মডিউলটিতে 16টি ডিজিটাল আউটপুট রয়েছে।আউটপুট ভোল্টেজের পরিসীমা 12 থেকে 32 ভোল্ট এবং সর্বাধিক অবিচ্ছিন্ন আউটপুট কারেন্ট হল 0.5 A। আউটপুটগুলি শর্ট সার্কিট, ওভার ভোল্টেজ এবং বেশি তাপমাত্রার বিরুদ্ধে সুরক্ষিত থাকে।আউটপুট 16টি আউটপুট চ্যানেল এবং প্রতিটি গ্রুপে একটি ভোল্টেজ তদারকি ইনপুট সহ দুটি পৃথকভাবে বিচ্ছিন্ন গ্রুপে বিভক্ত।প্রতিটি আউটপুট চ্যানেলে একটি শর্ট সার্কিট এবং ওভার টেম্পারেচার প্রোটেক্টেড হাই সাইড ড্রাইভার, ইএমসি প্রোটেকশন কম্পোনেন্ট, ইনডাকটিভ লোড সাপ্রেশন, আউটপুট স্টেট ইঙ্গিত এলইডি এবং অপটিক্যাল আইসোলেশন ব্যারিয়ার থাকে।প্রক্রিয়া ভোল্টেজ তত্ত্বাবধান ইনপুট চ্যানেল ত্রুটি সংকেত দেয় যদি ভোল্টেজ অদৃশ্য হয়ে যায়।ত্রুটি সংকেত ModuleBus মাধ্যমে পড়া যাবে.
সাধারণ জ্ঞাতব্য
| টাইপ | ডিজিটাল ফলাফল |
| সংকেত স্পেসিফিকেশন | 24 V dc (12 - 32 V dc), 0.5 A |
| নিবন্ধ সংখ্যা | 3BSE069053R1 |
| চ্যানেলের সংখ্যা | 32 |
| সংকেত প্রকার | কারেন্ট সোর্সিং, কারেন্ট লিমিটিং |
| হার্ট | না |
| SOE | না |
| অপ্রয়োজনীয়তা | না |
| উচ্চ সততা | না |
| অভ্যন্তরীণ নিরাপত্তা | না |
| মেকানিক্স | S800 |
বিস্তারিত তথ্য
| আলাদা করা | দলগতভাবে মাটি থেকে বিচ্ছিন্ন |
| আউটপুট লোড | < 0.32 Ω |
| সর্বোচ্চ ক্ষেত্রের তারের দৈর্ঘ্য | 600 মিটার (656 গজ) |
| রেট ইনসুলেশন ভোল্টেজ | 50 ভি |
| অস্তরক পরীক্ষা ভোল্টেজ | 500 ভি এসি |
| বিদ্যুৎ অপচয় | টাইপ 2.8 ওয়াট |
| বর্তমান খরচ +5 V মডিউলবাস | টাইপ 70 mA |
| বর্তমান খরচ +24 V মডিউলবাস | 0 |
| বর্তমান খরচ +24 V বাহ্যিক | 40 mA |
কারণ নির্ণয়
| সামনে LED এর | F(ault), R(un), O(SP), চ্যানেল 1-32 স্ট্যাটাস |
| তত্ত্বাবধান | 2টি চ্যানেল (প্রতি গ্রুপে 1টি) যখন প্রক্রিয়া শক্তি 12 V এর নিচে নেমে যায় তখন সক্রিয় হয় |
| তত্ত্বাবধানের অবস্থা ইঙ্গিত | মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি |
I/O মডিউল
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
বৈশিষ্ট্য এবং উপকারিতা
মাত্রা
| উচ্চতা | 119 মিমি (4.7") |
| প্রস্থ | 45 মিমি (1.77") |
| গভীরতা | সংযোগকারী সহ 102 মিমি (4.01"), 111 মিমি (4.37") |
| ওজন | 0.18 কেজি (0.4 পাউন্ড।) |
সামঞ্জস্য
| MTU এর সাথে ব্যবহার করুন | TU818, TU819, TU830 |
| কীিং কোড | ই.এ |
