পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ইনপুট মডিউল | মডেল নং।: | DI880 |
|---|---|---|---|
| অনুচ্ছেদ সংখ্যা: | 3BSE028586R1 | সংকেত স্পেসিফিকেশন: | 24 V d.c. |
| চ্যানেলের সংখ্যা: | 16টি চ্যানেল | সংকেত প্রকার: | কারেন্ট ডোবা |
| প্রকার: | এনালগ ইনপুট | মেকানিক্স: | S800 |
| বিশেষভাবে তুলে ধরা: | পিএলসি io মডিউল,ইথারনেট io মডিউল |
||

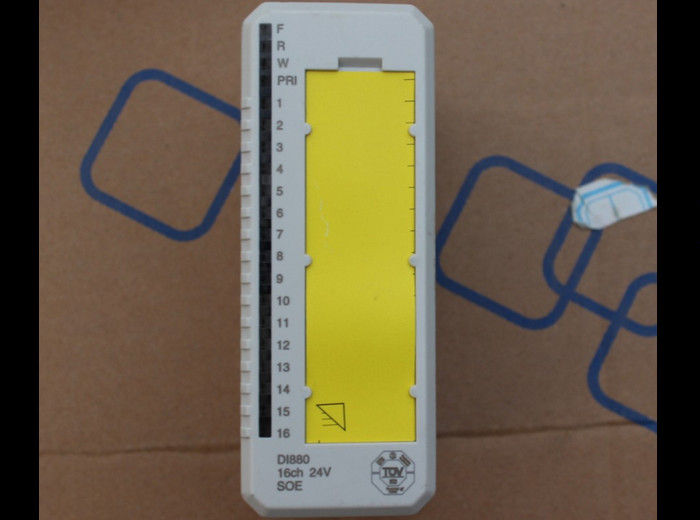

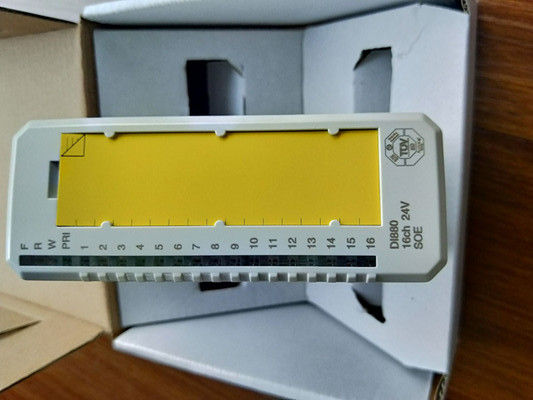

ABB DI880 3BSE028586R1 TU810V1 বেস সহ উচ্চ সমন্বিত ডিজিটাল ইনপুট মডিউল
ডিআই৮৮০-এর বর্ণনাঃ
ডিআই৮৮০ হল একক বা অতিরিক্ত কনফিগারেশনের জন্য একটি ১৬ চ্যানেলের ২৪ ভি ডিসি ডিজিটাল ইনপুট মডিউল। ইনপুট ভোল্টেজ পরিসীমা ১৮ থেকে ৩০ ভি ডিসি এবং ইনপুট বর্তমান ২৪ ভি ডিসিতে ৭ এমএ।প্রতিটি ইনপুট চ্যানেল বর্তমান সীমাবদ্ধ উপাদান গঠিত, EMC সুরক্ষা উপাদান, ইনপুট অবস্থা নির্দেশ LED এবং অপটিক্যাল বিচ্ছিন্নতা বাধা। ইনপুট প্রতি এক বর্তমান সীমিত ট্রান্সডুসার শক্তি আউটপুট আছে।সিকোয়েন্স অব ইভেন্ট ফাংশন (এসওই) 1 এমএস রেজোলিউশনের সাথে ইভেন্টগুলি সংগ্রহ করতে পারে. ইভেন্ট সারি 512 x 16 ইভেন্ট পর্যন্ত ধারণ করতে পারে। ফাংশন অবাঞ্ছিত ঘটনা দমনের জন্য একটি শাটার ফিল্টার অন্তর্ভুক্ত।SOE ফাংশনটি ইভেন্ট বার্তায় নিম্নলিখিত অবস্থা রিপোর্ট করতে পারে, ক্যু পূর্ণ, সিঙ্ক্রোনাইজেশন জিত, অনিশ্চিত সময়, শাটার ফিল্টার সক্রিয় এবং চ্যানেল ত্রুটি।
সাধারণ তথ্য
| প্রকার | ডিজিটাল ইনপুট |
| সিগন্যাল স্পেসিফিকেশন | ২৪ ভোল্ট ডিসি |
| প্রবন্ধের সংখ্যা | 3BSE028586R1 |
| চ্যানেলের সংখ্যা | 16 |
| সিগন্যালের ধরন | বর্তমান ডুবে যাওয়া |
| হার্ট | না. |
| রাষ্ট্রায়ত্ত প্রতিষ্ঠান | হ্যাঁ। |
| ছাঁটাই | হ্যাঁ। |
| উচ্চ সততা | হ্যাঁ। |
| অভ্যন্তরীণ নিরাপত্তা | না. |
| মেকানিক্স | এস৮০০ |
I/O মডিউল
| AI801 | AI810 | এআই ৮১৫ | AI820 | AI825 |
| AI830A | AI835A | এআই ৮৪৩ | এআই ৮৪৫ | AI880A |
| এআই৮৯০ | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| ডিআই৮০১ | ডিআই৮০২ | ডিআই৮০৩ | ডিআই৮১০ | ডিআই৮১১ |
| ডিআই৮১৪ | ডিআই৮১৮ | ডিআই৮২০ | ডিআই৮২১ | ডিআই৮২৫ |
| ডিআই৮২৮ | ডিআই৮৩০ | ডিআই৮৩১ | ডিআই৮৪০ | DI880 |
| ডিআই৮৯০ | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | ডিও৮৮০ | ডিও৮৯০ | DP820 | DP840 |
বিস্তারিত তথ্য
| ইনপুট ভোল্টেজ পরিসীমা, "0" | -৩০.. +৫ ভোল্ট |
| ইনপুট ভোল্টেজ পরিসীমা, "1" | 11৩০ ভোল্ট |
| ইনপুট প্রতিবন্ধকতা | 3.1 কেওএম |
| বিচ্ছিন্নতা | মাটি থেকে পৃথক গ্রুপ |
| ফিল্টার সময় (ডিজিটাল, নির্বাচনযোগ্য) | ০ থেকে ১২৭ এমএস |
| বর্তমান সীমাবদ্ধ | বর্তমান সীমিত সেন্সর শক্তিতে নির্মিত |
| সর্বাধিক ক্ষেত্রের তারের দৈর্ঘ্য | ৬০০ মিটার (৬৫৬ ইয়ার্ড) |
| ইভেন্ট রেকর্ডিংয়ের নির্ভুলতা | -০ এমএস / +১.৩ এমএস |
| ইভেন্ট রেকর্ডিং রেজোলিউশন | ১ এমএস |
| নামমাত্র আইসোলেশন ভোল্টেজ | ৫০ ভোল্ট |
| ডায়েলেক্ট্রিক পরীক্ষার ভোল্টেজ | ৫০০ ভোল্ট এসি |
| শক্তি অপচয় | 2.4 W |
| বর্তমান খরচ +5 ভি মডুলাবাস | সাধারণত ১২৫ এমএ, সর্বোচ্চ ১৫০ এমএ |
| বর্তমান খরচ +২৪ ভি বহিরাগত | ১৫ এমএ + সেন্সর পাওয়ার, সর্বোচ্চ ৫২৭ এমএ |
রোগ নির্ণয়
| সামনের এলইডি | এফ (অল্ট), আর (অন), ডাব্লু (অর্নিং), পি (রিমারি), চ্যানেল ১-১৬ স্ট্যাটাস |
| তত্ত্বাবধান | প্রসেস পাওয়ার, অভ্যন্তরীণ সার্কিট |
| তত্ত্বাবধানের অবস্থা নির্দেশ | মডিউল ত্রুটি, মডিউল সতর্কতা, অভ্যন্তরীণ চ্যানেল ত্রুটি |
পরিবেশ ও সার্টিফিকেশন
| সিই চিহ্ন | হ্যাঁ। |
| বৈদ্যুতিক নিরাপত্তা | আইইসি 61131-2, ইউএল 508 |
| বিপজ্জনক স্থান | C1 Div 2 cULus, C1 জোন 2 cULus, ATEX জোন 2 |
| মেরিন সার্টিফিকেশন | ABS, BV, DNV-GL, LR, RS, CCS |
| সুরক্ষা রেটিং | আইইসি ৬০৫২৯ অনুযায়ী আইপি২০ |
| ক্ষয়কারী বায়ুমণ্ডল ISA-S71।04 | জি৩ |
| জলবায়ু অপারেটিং শর্তাবলী | 0 থেকে +55 °C (সঞ্চয়স্থান -40 থেকে +70 °C), RH=5 থেকে 95% কোন ঘনীভবন নেই, IEC/EN 61131-2 |
| দূষণ মাত্রা | ডিগ্রি ২, আইইসি ৬০৬৬৪-১ |
| যান্ত্রিক অপারেটিং শর্তাবলী | IEC/EN 61131-2 |
| ই এম সি | EN 61000-6-4 এবং EN 61000-6-2 |
| ওভারভোল্টেজ বিভাগ | IEC/EN 60664-1, EN 50178 |
| সরঞ্জাম শ্রেণী | আইইসি ৬১১৪০ অনুসারে ক্লাস I; (ভূমি সুরক্ষিত) |
| সর্বাধিক পরিবেষ্টিত তাপমাত্রা | 55 °C (131 °F), কম্প্যাক্ট এমটিইউতে উল্লম্বভাবে মাউন্ট করার জন্য 40 °C (104 °F) |
| RoHS সম্মতি | EN 50581:2012 |
| ওইইই মেনে চলা | ডিরেক্টরি ২০১২/১৯/ইইউ |
সামঞ্জস্যতা
| এমটিইউর সাথে ব্যবহার | TU810, TU812, TU814, TU818, TU830, TU833, TU842, TU843, TU852 |
| কী কোড | এফ.এফ. |
মাত্রা
| উচ্চতা | ১১৯ মিমি (৪.৭) |
| প্রস্থ | ৪৫ মিমি (১.৭৭) |
| গভীরতা | সংযোজক সহ 102 মিমি (4.01), 111 মিমি (4.37 ̊) |
| ওজন | 0.15 কেজি (0.33 পাউন্ড) |
