পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ইনপুট মডিউল | মডেল নাম্বার.: | DI814 |
|---|---|---|---|
| অনুচ্ছেদ সংখ্যা: | 3BUR001454R1 | সংকেত স্পেসিফিকেশন: | 24 V d.c. |
| চ্যানেলের সংখ্যা: | 16টি চ্যানেল | সংকেত প্রকার: | কারেন্ট ডোবা |
| টাইপ: | এনালগ ইনপুট | মেকানিক্স: | S800 |
| বিশেষভাবে তুলে ধরা: | ইথারনেট io মডিউল,ডিজিটাল ইনপুট আউটপুট মডিউল |
||

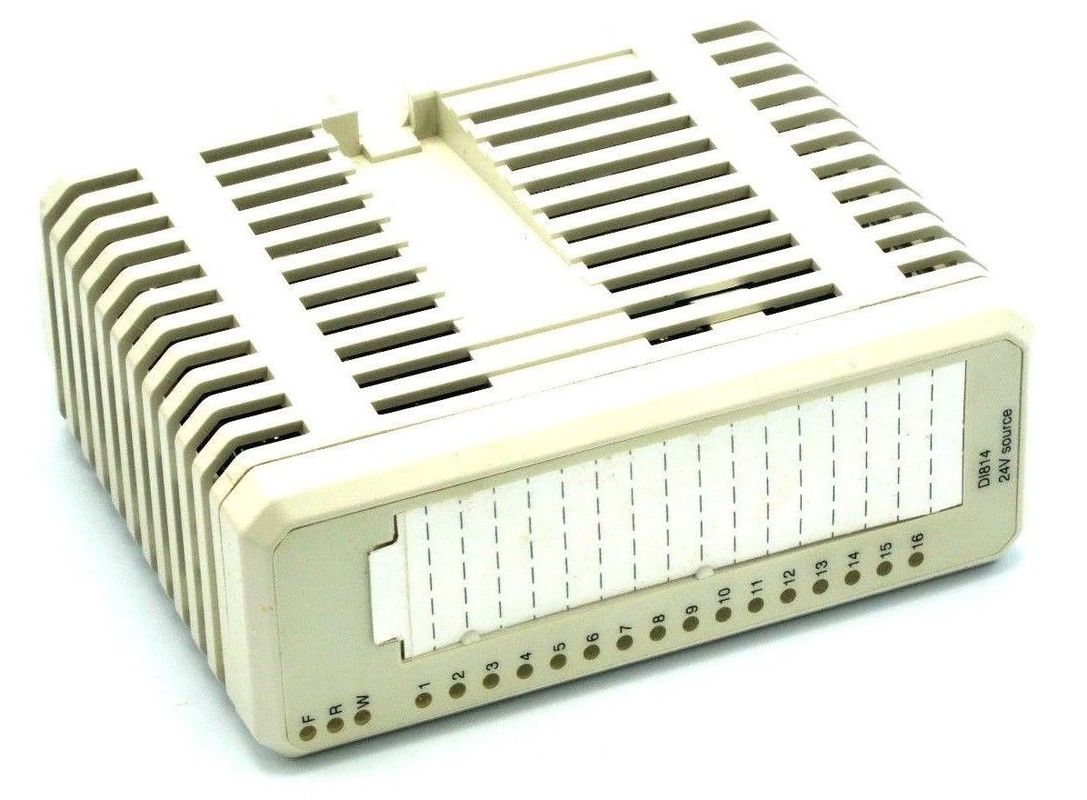

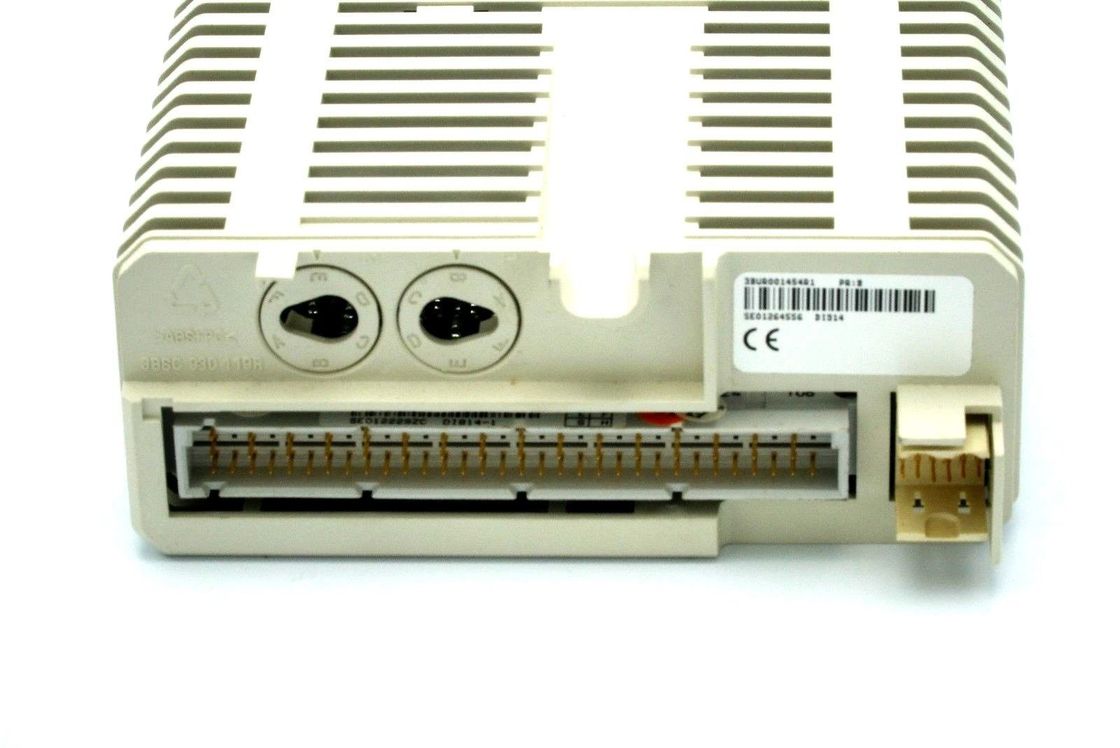

ABB 3BUR001454R1 S800 I/O ডিজিটাল ইনপুট মডিউল DI814 24VDC 2x8 CH.নতুন
DI814 এর বর্ণনা:
ইনপুট ভোল্টেজের পরিসর হল 18 থেকে 30 ভোল্ট ডিসি এবং ইনপুট কারেন্ট সোর্স হল 24 V এ 6 mA। ইনপুটগুলিকে আটটি চ্যানেল এবং প্রতিটি গ্রুপে একটি ভোল্টেজ সুপারভিশন ইনপুট সহ দুটি পৃথকভাবে বিচ্ছিন্ন গ্রুপে বিভক্ত করা হয়েছে।প্রতিটি ইনপুট চ্যানেল বর্তমান সীমাবদ্ধ উপাদান, EMC সুরক্ষা উপাদান, ইনপুট স্টেট ইঙ্গিত LED এবং অপটিক্যাল বিচ্ছিন্নতা বাধা নিয়ে গঠিত।প্রক্রিয়া ভোল্টেজ তত্ত্বাবধান ইনপুট চ্যানেল ত্রুটি সংকেত দেয় যদি ভোল্টেজ অদৃশ্য হয়ে যায়। ত্রুটি সংকেত মডিউলবাসের মাধ্যমে পড়া যেতে পারে।
সাধারণ জ্ঞাতব্য
| টাইপ | ডিজিটাল ইনপুট |
| সংকেত স্পেসিফিকেশন | 24 V dc |
| নিবন্ধ সংখ্যা | 3BUR001454R1 |
| চ্যানেলের সংখ্যা | 16 |
| সংকেত প্রকার | বর্তমান সোর্সিং |
| হার্ট | না |
| SOE | না |
| অপ্রয়োজনীয়তা | না |
| উচ্চ সততা | না |
| অভ্যন্তরীণ নিরাপত্তা | না |
| মেকানিক্স | S800 |
I/O মডিউল
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
বিস্তারিত তথ্য
| ইনপুট ভোল্টেজ পরিসীমা, "0" | -30..5 ভি |
| ইনপুট ভোল্টেজ পরিসীমা, "1" | 15..30 ভি |
| ইনপুট প্রতিবন্ধকতা | 3.5 kΩ |
| আলাদা করা | দলগতভাবে স্থল থেকে বিচ্ছিন্ন, 8টি চ্যানেল সহ 2টি দল |
| ফিল্টার সময় (ডিজিটাল, নির্বাচনযোগ্য) | 2, 4, 8, 16 ms |
| বর্তমান সীমাবদ্ধতা | সেন্সর শক্তি MTU দ্বারা বর্তমান সীমিত হতে পারে |
| সর্বোচ্চ ক্ষেত্রের তারের দৈর্ঘ্য | 600 মিটার (656 গজ) |
| রেট ইনসুলেশন ভোল্টেজ | 50 ভি |
| অস্তরক পরীক্ষা ভোল্টেজ | 500 ভি এসি |
| বিদ্যুৎ অপচয় | টাইপ1.8 ওয়াট |
| বর্তমান খরচ +5 V মডিউলবাস | 50 mA |
| বর্তমান খরচ +24 V মডিউলবাস | 0 |
| বর্তমান খরচ +24 V বাহ্যিক | 0 |
কারণ নির্ণয়
| সামনে LED এর | F(ault), R(un), W(arning), চ্যানেল 1-16 ("0" বা "1") |
| তত্ত্বাবধান | প্রক্রিয়া ভোল্টেজ, প্রতি গ্রুপ 1 |
| তত্ত্বাবধানের অবস্থা ইঙ্গিত | মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি |
বৈশিষ্ট্য এবং উপকারিতা
পরিবেশ এবং সার্টিফিকেশন
| সিই চিহ্ন | হ্যাঁ |
| বৈদ্যুতিক নিরাপত্তা | IEC 61131-2, UL 508 |
| বিপজ্জনক অবস্থান | C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2 |
| সামুদ্রিক সার্টিফিকেশন | ABS, BV, DNV-GL, LR, RS, CCS |
| সুরক্ষা রেটিং | IEC60529 অনুযায়ী IP20 |
| ক্ষয়কারী বায়ুমণ্ডল ISA-S71.04 | G3 |
| জলবায়ু অপারেটিং অবস্থার | 0 থেকে +55 °C (স্টোরেজ -40 থেকে +70 °C), RH=5 থেকে 95% কোন ঘনীভবন নেই, IEC/EN 61131-2 |
| দূষণ ডিগ্রী | ডিগ্রী 2, IEC 60664-1 |
| যান্ত্রিক অপারেটিং শর্তাবলী | IEC/EN 61131-2 |
| ইএমসি | EN 61000-6-4 এবং EN 61000-6-2 |
| ওভারভোল্টেজ বিভাগ | IEC/EN 60664-1, EN 50178 |
| সরঞ্জাম ক্লাস | IEC 61140 অনুযায়ী ক্লাস I;(পৃথিবী সুরক্ষিত) |
| সর্বোচ্চ পরিবেষ্টিত তাপমাত্রা | 55 °C (131 °F), কমপ্যাক্ট MTU 40 °C (104 °F) এ উল্লম্ব মাউন্ট করার জন্য |
| RoHS সম্মতি | EN 50581:2012 |
| WEEE সম্মতি | নির্দেশিকা/2012/19/ইইউ |
সামঞ্জস্য
| MTU এর সাথে ব্যবহার করুন | TU810, TU812, TU814, TU830, TU838 |
| কীিং কোড | থাকা |
মাত্রা
| উচ্চতা | 119 মিমি (4.7") |
| প্রস্থ | 45 মিমি (1.77") |
| গভীরতা | সংযোগকারী সহ 102 মিমি (4.01”), 111 মিমি (4.37”) |
| ওজন | 0.15 কেজি (0.33 পাউন্ড।) |
টার্মিনাল:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
