পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ইনপুট মডিউল | মডেল নাম্বার.: | AI895 |
|---|---|---|---|
| অনুচ্ছেদ সংখ্যা: | 3BSC690086R1 | সংকেত স্পেসিফিকেশন: | 4...20 mA |
| চ্যানেলের সংখ্যা: | 8টি চ্যানেল | সংকেত প্রকার: | ইউনিপোলার একক শেষ |
| টাইপ: | এনালগ ইনপুট | মেকানিক্স: | S800 |
| লক্ষণীয় করা: | ইথারনেট io মডিউল,ডিজিটাল ইনপুট আউটপুট মডিউল |
||

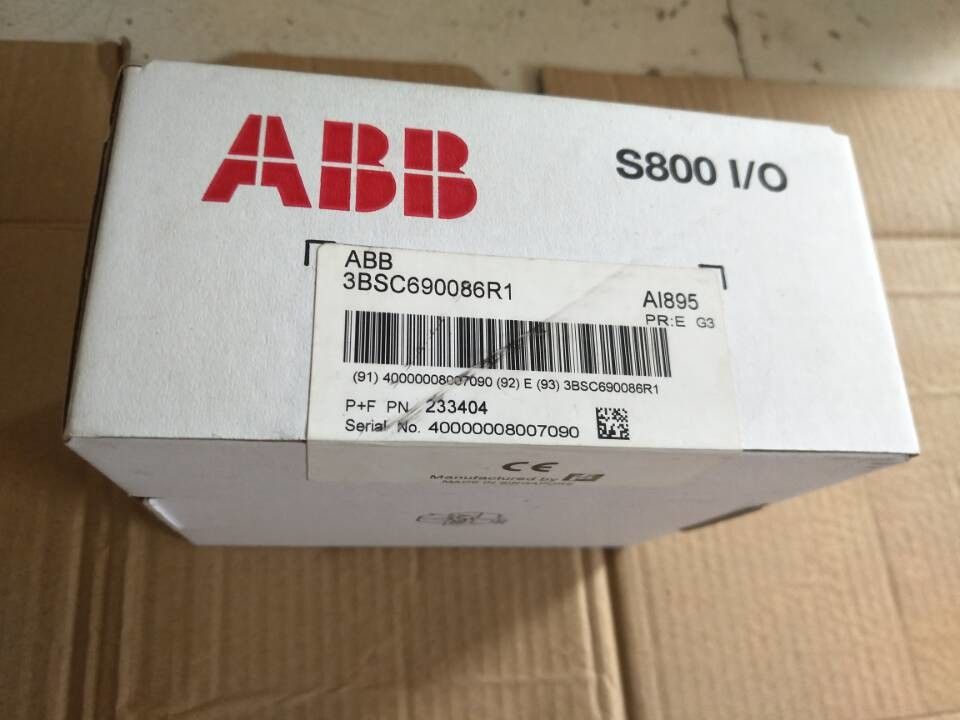

ABB S800 সিরিজ এনালগ ইনপুট মডিউল AI895 3BSC690086R1, 8 চ্যানেল, 4-20mA/হার্ট
AI895 এর বর্ণনা:
AI895 এনালগ ইনপুট মডিউল সরাসরি 2-তারের ট্রান্সমিটার ইন্টারফেস করতে পারে এবং একটি নির্দিষ্ট সংযোগের সাথে এটি HART ক্ষমতা না হারিয়ে 4-তারের ট্রান্সমিটারকেও ইন্টারফেস করতে পারে।AI895 এনালগ ইনপুট মডিউলটিতে 8টি চ্যানেল রয়েছে।অতিরিক্ত বাহ্যিক ডিভাইসের প্রয়োজন ছাড়াই বিপজ্জনক এলাকায় সরঞ্জাম প্রক্রিয়াকরণের সংযোগের জন্য প্রতিটি চ্যানেলে অভ্যন্তরীণ সুরক্ষা সুরক্ষা উপাদানগুলি মডিউলটিতে অন্তর্ভুক্ত রয়েছে।প্রতিটি চ্যানেল একটি দুই-তারের প্রক্রিয়া ট্রান্সমিটার এবং HART যোগাযোগকে শক্তি এবং নিরীক্ষণ করতে পারে।বর্তমান ইনপুটের ইনপুট ভোল্টেজ ড্রপ সাধারণত 3 V, PTC অন্তর্ভুক্ত।প্রতিটি চ্যানেলের জন্য ট্রান্সমিটার সরবরাহ 20 mA লুপ কারেন্টে প্রাক্তন প্রত্যয়িত প্রক্রিয়া ট্রান্সমিটারগুলিকে পাওয়ার জন্য কমপক্ষে 15 V প্রদান করতে সক্ষম এবং ওভারলোড অবস্থায় 23 mA পর্যন্ত সীমাবদ্ধ।
TU890 এবং TU891 কমপ্যাক্ট MTU এই মডিউলটির সাথে ব্যবহার করা যেতে পারে এবং এটি অতিরিক্ত টার্মিনাল ছাড়াই প্রক্রিয়া ডিভাইসে দুটি তারের সংযোগ সক্ষম করে।প্রাক্তন অ্যাপ্লিকেশনগুলির জন্য TU890 এবং নন প্রাক্তন অ্যাপ্লিকেশনগুলির জন্য TU891৷
সাধারণ জ্ঞাতব্য
| টাইপ | এনালগ ইনপুট |
| সংকেত স্পেসিফিকেশন | 4...20 mA |
| নিবন্ধ সংখ্যা | 3BSC690086R1 |
| চ্যানেলের সংখ্যা | 8 |
| সংকেত প্রকার | ইউনিপোলার একক শেষ |
| হার্ট | হ্যাঁ |
| SOE | না |
| অপ্রয়োজনীয়তা | না |
| উচ্চ সততা | না |
| অভ্যন্তরীণ নিরাপত্তা | হ্যাঁ |
| মেকানিক্স | S800 |
I/O মডিউল
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
বিস্তারিত তথ্য
| রেজোলিউশন | 12 বিট |
| আলাদা করা | দলগতভাবে মাটি থেকে বিচ্ছিন্ন |
| আন্ডার/ওভার রেঞ্জ | 1.5 / 22 mA |
| ত্রুটি | টাইপ0.05%, সর্বোচ্চ0.1% |
| তাপমাত্রার প্রবাহ | টাইপ100 পিপিএম/°সে |
| ইনপুট ফিল্টার (উত্থানের সময় 0-90%) | 20 ms |
| বর্তমান সীমাবদ্ধতা | বর্তমান সীমিত ট্রান্সমিটার শক্তি নির্মিত |
| CMRR, 50Hz, 60Hz | >80 ডিবি |
| NMRR, 50Hz, 60Hz | >10 ডিবি |
| রেট ইনসুলেশন ভোল্টেজ | 50V |
| অস্তরক পরীক্ষা ভোল্টেজ | 500V এসি |
| বিদ্যুৎ অপচয় | 4.75 ওয়াট |
| বর্তমান খরচ +5 V মডিউলবাস | টাইপ130 mA |
| বর্তমান খরচ +24 V বাহ্যিক | টাইপ270 mA, সর্বোচ্চ।<370 mA |
কারণ নির্ণয়

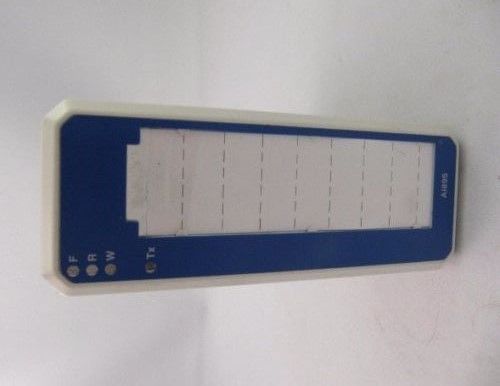

| সামনে LED এর | F(ault), R(un), W(arning), Tx (HART কমিউনিয়েশন) |
| তত্ত্বাবধান | অভ্যন্তরীণ প্রক্রিয়া সরবরাহ |
বৈশিষ্ট্য এবং উপকারিতা
• 4...20 mA এর জন্য 8টি চ্যানেল, একক শেষ ইউনিপোলার ইনপুট।
• HART যোগাযোগ।
• 8টি চ্যানেলের 1টি দল মাটি থেকে বিচ্ছিন্ন।
• প্রাক্তন প্রত্যয়িত দুই-তারের ট্রান্সমিটারের জন্য পাওয়ার এবং মনিটর।
• বাহ্যিকভাবে চালিত উত্সগুলির জন্য অ শক্তি-সঞ্চয়কারী অ্যানালগ ইনপুট।
সামঞ্জস্য
| MTU এর সাথে ব্যবহার করুন | TU890, TU891 বা TU891Z |
| কীিং কোড | এ.ই |
মাত্রা
| উচ্চতা | 119 মিমি (4.7") |
| প্রস্থ | 45 মিমি (1.77") |
| গভীরতা | সংযোগকারী সহ 102 মিমি (4.01”), 111 মিমি (4.37”) |
| ওজন | 0.2 কেজি (0.44 পাউন্ড।) |
টার্মিনাল:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
