পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ইনপুট মডিউল | মডেল নাম্বার.: | AI835A |
|---|---|---|---|
| অনুচ্ছেদ সংখ্যা: | 3BSE051306R1 | সংকেত স্পেসিফিকেশন: | -30..75 mV রৈখিক; TC প্রকার B, C, D, E, J, K, L, N, R, S, T এবং U |
| চ্যানেলের সংখ্যা: | 8টি চ্যানেল | হার্ট: | না |
| টাইপ: | এনালগ ইনপুট | মেকানিক্স: | S800 |
| বিশেষভাবে তুলে ধরা: | ডিজিটাল ইনপুট আউটপুট মডিউল,পিএলসি io মডিউল |
||
ABB AI835A S800 এনালগ ইনপুট মডিউল 3BSE051306R1 8 চ্যানেল I/O মডিউল
AI835 3BSE008520R1
AI835A 3BSE051306R1
AI835/AI835A এর বর্ণনা:
AI835/AI835A থার্মোকল/mV পরিমাপের জন্য 8টি ডিফারেনশিয়াল ইনপুট চ্যানেল সরবরাহ করে।প্রতি চ্যানেলে কনফিগারযোগ্য পরিমাপের রেঞ্জগুলি হল: -30 mV থেকে +75 mV রৈখিক, বা TC টাইপ B, C, E, J, K, N, R, S এবং T, AI835A-এর জন্য D, L এবং Uও।
চ্যানেলগুলির মধ্যে একটি (চ্যানেল 8) "কোল্ড জংশন" (পরিবেষ্টিত) তাপমাত্রা পরিমাপের জন্য কনফিগার করা হতে পারে, এইভাবে Ch-এর জন্য CJ-চ্যানেল হিসাবে পরিবেশন করা হয়।১...৭।জংশন তাপমাত্রা স্থানীয়ভাবে MTUs স্ক্রু টার্মিনালগুলিতে বা ডিভাইসের দূরবর্তী সংযোগ ইউনিটে পরিমাপ করা যেতে পারে।
বিকল্পভাবে, মডিউলের জন্য একটি ফিক্স জংশন তাপমাত্রা ব্যবহারকারী দ্বারা (প্যারামিটার হিসাবে) বা AI835A-এর জন্যও অ্যাপ্লিকেশন থেকে সেট করা যেতে পারে।চ্যানেল 8 Ch এর মতো একই পদ্ধতিতে ব্যবহার করা যেতে পারে।1...7 যখন কোন CJ-তাপমাত্রা পরিমাপের প্রয়োজন হয় না।
সাধারণ জ্ঞাতব্য
| টাইপ | এনালগ ইনপুট |
| সংকেত স্পেসিফিকেশন | -30..75 mV রৈখিক;TC প্রকার B, C, D, E, J, K, L, N, R, S, T এবং U |
| অনুচ্ছেদ সংখ্যা | 3BSE051306R1 |
| চ্যানেলের সংখ্যা | 8 |
| সংকেত প্রকার | S800 মডিউল এবং টার্মিনেশন ইউনিট, 3BSE020924-এ টেবিল দেখুন |
| হার্ট | না |
| SOE | না |
| অপ্রয়োজনীয়তা | না |
| উচ্চ সততা | না |
| অভ্যন্তরীণ নিরাপত্তা | না |
| মেকানিক্স | S800 |
I/O মডিউল
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
বিস্তারিত তথ্য:
| রেজোলিউশন | 15 বিট |
| ইনপুট প্রতিবন্ধকতা | > 1 MΩ |
| আলাদা করা | দলগতভাবে মাটি থেকে বিচ্ছিন্ন |
| ত্রুটি | সর্বোচ্চ0.1% |
| তাপমাত্রার প্রবাহ | টাইপ5 ppm/°C, সর্বোচ্চ7 পিপিএম/°সে |
| চক্রের সময় আপডেট করুন | 280 + 80 * (সক্রিয় চ্যানেলের সংখ্যা) 50 Hz এ ms;60 Hz এ 250 + 70 * (সক্রিয় চ্যানেলের সংখ্যা) ms |
| সর্বোচ্চ ক্ষেত্রের তারের দৈর্ঘ্য | 600 মিটার (656 গজ) |
| CMRR, 50Hz, 60Hz | 120 ডিবি |
| NMRR, 50Hz, 60Hz | > 60 ডিবি |
| রেট ইনসুলেশন ভোল্টেজ | 50 ভি |
| অস্তরক পরীক্ষা ভোল্টেজ | 500 ভি এসি |
| বিদ্যুৎ অপচয় | 1.6 ওয়াট |
| বর্তমান খরচ +5 V মডিউলবাস | 75 mA |
| বর্তমান খরচ +24 V মডিউলবাস | 50 mA |
| বর্তমান খরচ +24 V বাহ্যিক | 0 |
কারণ নির্ণয়
| সামনে LED এর | F(ault), R(un), W(arning) |
| তত্ত্বাবধান | মডিউল ত্রুটি': রেফারেন্স চ্যানেল, পাওয়ার সাপ্লাই কম চ্যানেল ত্রুটি: ওপেন সার্কিট CJ-চ্যানেল (ch 8): < -40 °C (-40°F) এবং > 100°C (212°F) |
| তত্ত্বাবধানের অবস্থা ইঙ্গিত | মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি (8) |
বৈশিষ্ট্য এবং উপকারিতা
সামঞ্জস্য
| MTU এর সাথে ব্যবহার করুন | TU810, TU812, TU814, TU818, TU830, TU833 |
| কীিং কোড | বি। এ |
মাত্রা
| উচ্চতা | 119 মিমি (4.7") |
| প্রস্থ | 45 মিমি (1.77") |
| গভীরতা | সংযোগকারী সহ 102 মিমি (4.01”), 111 মিমি (4.37”) |
| ওজন | 0.22 কেজি (0.49 পাউন্ড।) |
টার্মিনাল:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

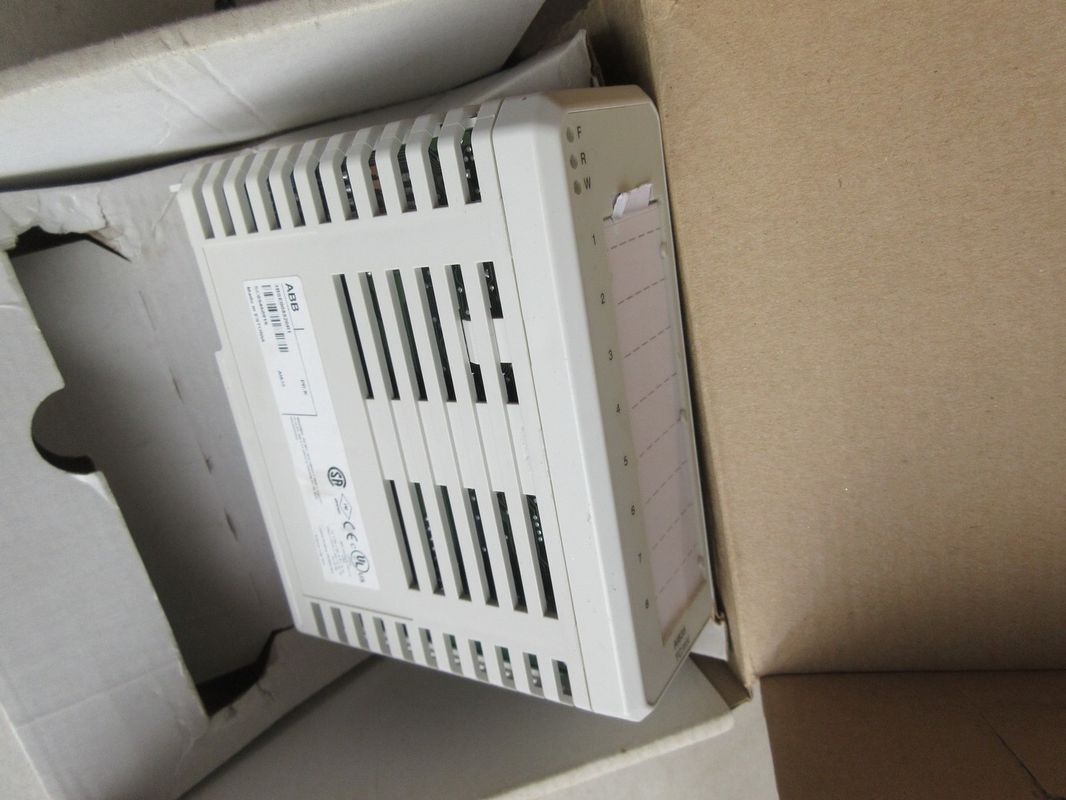

AI835A এর ছবি
