পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ইনপুট মডিউল | মডেল নাম্বার.: | AI825 |
|---|---|---|---|
| অনুচ্ছেদ সংখ্যা: | 3BSE036456R1 | সংকেত স্পেসিফিকেশন: | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10V |
| চ্যানেলের সংখ্যা: | 4 | হার্ট: | না |
| টাইপ: | এনালগ ইনপুট | মেকানিক্স: | S800 |
| বিশেষভাবে তুলে ধরা: | ডিজিটাল ইনপুট আউটপুট মডিউল,পিএলসি io মডিউল |
||
ABB S800 এনালগ ইনপুট মডিউল AI825 3BSE036456R1 ডিজিটাল I/O মডিউল 4 চ্যানেল
AI825 এর বর্ণনা:
AI825 এনালগ ইনপুট মডিউলটিতে 4টি স্বতন্ত্রভাবে গ্যালভানিক বিচ্ছিন্ন, বাইপোলার কারেন্ট/ভোল্টেজ ইনপুট রয়েছে।প্রতিটি চ্যানেল একটি ভোল্টেজ বা বর্তমান ইনপুট হতে পারে।
মডিউলটিতে একটি সরাসরি কারেন্ট ইনপুট রয়েছে যা 6.3 V পর্যন্ত প্রতিরোধ করে এবং একটি ওভার ভোল্টেজ সুরক্ষিত কারেন্ট ইনপুট যা +30 V dc পর্যন্ত প্রতিরোধ করে বর্তমান একটি PTC প্রতিরোধক দ্বারা সীমাবদ্ধ।
ইনপুট পর্যায়ে পাওয়ার মডিউলবাসের 24 V থেকে রূপান্তরিত হয়।
সাধারণ জ্ঞাতব্য
| টাইপ | এনালগ ইনপুট |
| সংকেত স্পেসিফিকেশন | -20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10V |
| অনুচ্ছেদ সংখ্যা | 3BSE036456R1 |
| চ্যানেলের সংখ্যা | 4 |
| হার্ট | না |
| SOE | না |
| অপ্রয়োজনীয়তা | না |
| উচ্চ সততা | না |
| অভ্যন্তরীণ নিরাপত্তা | না |
| মেকানিক্স | S800 |
I/O মডিউল
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
বিস্তারিত তথ্য:
| রেজোলিউশন | 14 বিট প্লাস চিহ্ন |
| ইনপুট প্রতিবন্ধকতা | 10 MΩ (ভোল্টেজ ইনপুট) 50 Ω (বর্তমান ইনপুট) |
| আলাদা করা | স্বতন্ত্রভাবে বিচ্ছিন্ন, চ্যানেল থেকে চ্যানেল এবং সার্কিট সাধারণ |
| আন্ডার/ওভার রেঞ্জ | ± 15% |
| ত্রুটি | সর্বোচ্চ0.1% |
| তাপমাত্রার প্রবাহ | সর্বোচ্চ47 ppm/°C (0..10V), সর্বোচ্চ34 ppm/°C (±10V), সর্বোচ্চ।78 ppm/°C (0..20mA), সর্বোচ্চ57 পিপিএম/°সে (±20mA) |
| ইনপুট ফিল্টার (উত্থানের সময় 0-90%) | 115 ms (ভোল্টেজ ইনপুট), 130 ms (বর্তমান ইনপুট) |
| চক্রের সময় আপডেট করুন | < 10 মি |
| সর্বোচ্চ ক্ষেত্রের তারের দৈর্ঘ্য | 600 মিটার (656 গজ) |
| CMRR, 50Hz, 60Hz | 120 ডিবি |
| NMRR, 50Hz, 60Hz | > 50 Hz এ 40 dB, > 60 Hz এ 55 dB |
| রেট ইনসুলেশন ভোল্টেজ | 250 ভি |
| অস্তরক পরীক্ষা ভোল্টেজ | 1900 V dc ch-ch, 3250 V dc ch-গ্রাউন্ড/সিস্টেম, |
| বিদ্যুৎ অপচয় | টাইপ2.5 ওয়াট, সর্বোচ্চ3.2 ওয়াট |
| বর্তমান খরচ +5 V মডিউলবাস | টাইপ70 mA, সর্বোচ্চ100 mA |
| বর্তমান খরচ +24 V মডিউলবাস | টাইপ90 mA, সর্বোচ্চ110 mA |
| বর্তমান খরচ +24 V বাহ্যিক | 0 |
কারণ নির্ণয়
| সামনে LED এর | F(ault), R(un), W(arning) |
| তত্ত্বাবধান | অভ্যন্তরীণ পাওয়ার সাপ্লাই |
| তত্ত্বাবধানের অবস্থা ইঙ্গিত | মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি |
বৈশিষ্ট্য এবং উপকারিতা
সামঞ্জস্য
| MTU এর সাথে ব্যবহার করুন | TU811, TU813, TU831 |
| কীিং কোড | ডিএ |
মাত্রা
| উচ্চতা | 119 মিমি (4.7") |
| প্রস্থ | 45 মিমি (1.77") |
| গভীরতা | সংযোগকারী সহ 102 মিমি (4.01”), 111 মিমি (4.37”) |
| ওজন | 0.22 কেজি (0.49 পাউন্ড।) |
টার্মিনাল:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |

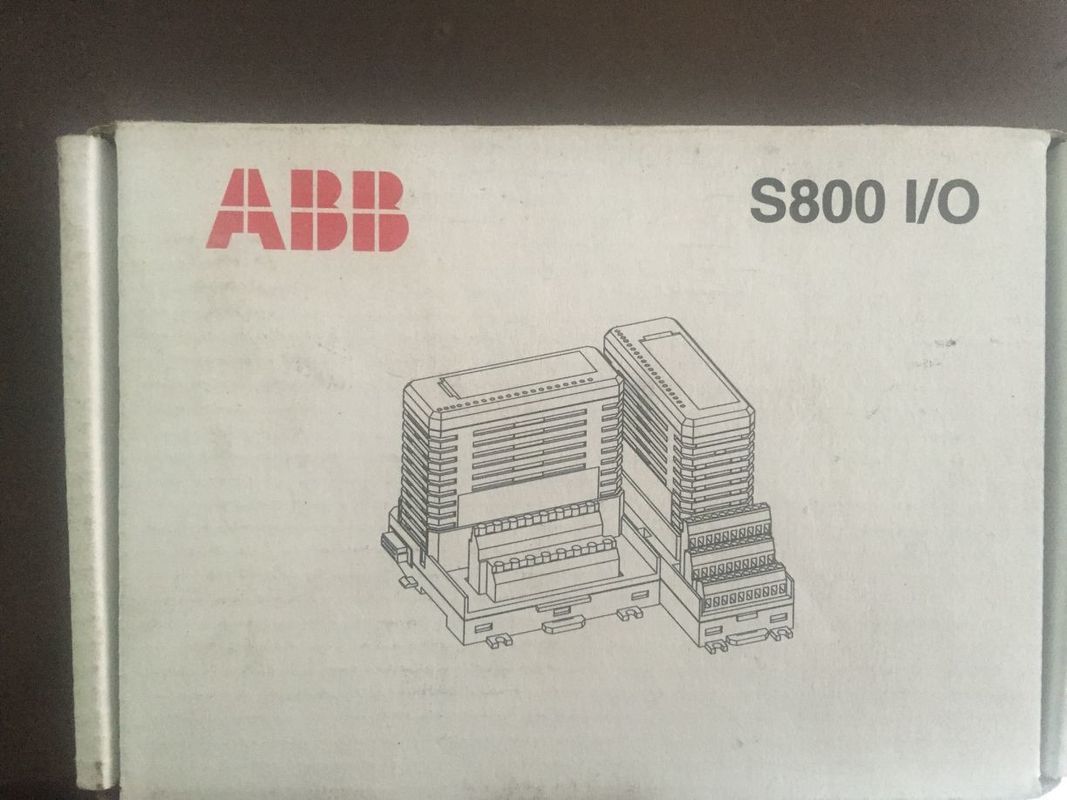

AI825 এর ছবি
