পণ্যের বিবরণ:
প্রদান:
|
| পণ্যের নাম: | ইনপুট মডিউল | মডেল নাম্বার.: | AI815 |
|---|---|---|---|
| অনুচ্ছেদ সংখ্যা: | 3BSE052604R1 | সংকেত স্পেসিফিকেশন: | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |
| চ্যানেলের সংখ্যা: | 8 | সংকেত প্রকার: | ইউনিপোলার একক শেষ |
| হার্ট: | হ্যাঁ | মেকানিক্স: | S800 |
| বিশেষভাবে তুলে ধরা: | ডিজিটাল ইনপুট আউটপুট মডিউল,পিএলসি io মডিউল |
||

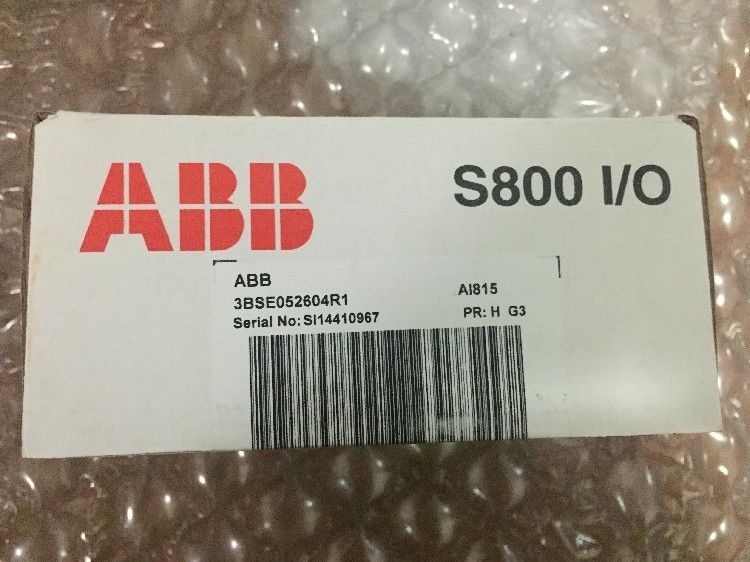

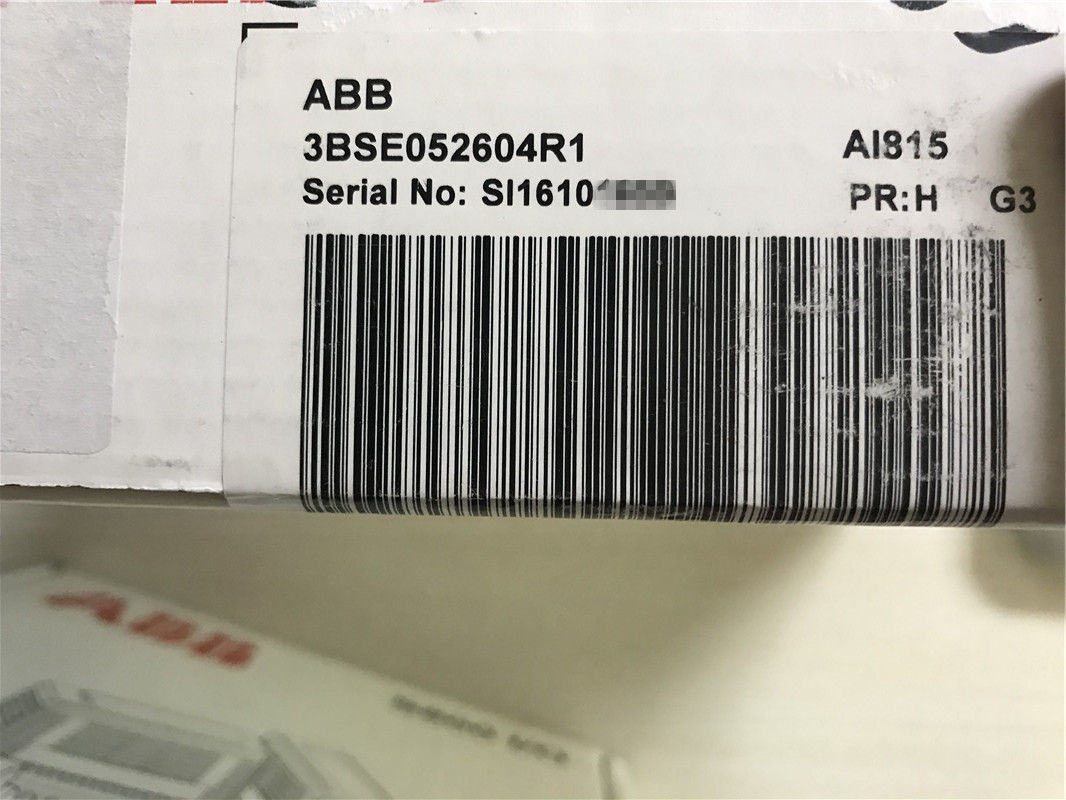

ABB ডিজিটাল আইও মডিউল AI815 8 চ্যানেল অ্যানালগ ইনপুট মডিউল 3BSE052604R1
সাধারণ জ্ঞাতব্য
| টাইপ | এনালগ ইনপুট |
| সংকেত স্পেসিফিকেশন | 0..20 mA, 4..20 mA, 0..5 V, 1..5 V |
| অনুচ্ছেদ সংখ্যা | 3BSE052604R1 |
| চ্যানেলের সংখ্যা | 8 |
| সংকেত প্রকার | ইউনিপোলার একক শেষ |
| হার্ট | হ্যাঁ |
| SOE | না |
| অপ্রয়োজনীয়তা | না |
| উচ্চ সততা | না |
| অভ্যন্তরীণ নিরাপত্তা | না |
| মেকানিক্স | S800 |
বিস্তারিত তথ্য:
| রেজোলিউশন | 12 বিট |
| ইনপুট প্রতিবন্ধকতা | 10 MΩ (ভোল্টেজ ইনপুট) 250 Ω (বর্তমান ইনপুট পিটিসি সহ) |
| আলাদা করা | দলগতভাবে মাটি থেকে বিচ্ছিন্ন |
| আন্ডার/ওভার রেঞ্জ | 0 / +15% |
| ত্রুটি | সর্বোচ্চ0.1% |
| তাপমাত্রার প্রবাহ | সর্বোচ্চ50 পিপিএম/°সে |
| ইনপুট ফিল্টার (উত্থানের সময় 0-90%) | 290 ms |
| চক্রের সময় আপডেট করুন | 10 ms |
| বর্তমান সীমাবদ্ধতা | বর্তমান সীমিত ট্রান্সমিটার শক্তি নির্মিত |
| সর্বোচ্চ ক্ষেত্রের তারের দৈর্ঘ্য | 600 মিটার (656 গজ) |
| NMRR, 50Hz, 60Hz | > 40 ডিবি |
| রেট ইনসুলেশন ভোল্টেজ | 50 ভি |
| অস্তরক পরীক্ষা ভোল্টেজ | 500 ভি এসি |
| বিদ্যুৎ অপচয় | 3.5 ওয়াট |
| বর্তমান খরচ +5 V মডিউলবাস | 100 mA |
| বর্তমান খরচ +24 V মডিউলবাস | সর্বোচ্চ265 mA (22 mA + 1.32 * ট্রান্সমিটার কারেন্ট) |
| বর্তমান খরচ +24 V বাহ্যিক | 50 mA |
AI815 এর বর্ণনা :
AI815 এনালগ ইনপুট মডিউলটিতে 8টি চ্যানেল রয়েছে।মডিউলগুলি ভোল্টেজ বা বর্তমান ইনপুটগুলির জন্য কনফিগার করা যেতে পারে।কারেন্ট এবং ভোল্টেজ সংকেত একই I/O মডিউলে মিশ্রিত করা যাবে না।ভোল্টেজ এবং কারেন্ট ইনপুট কমপক্ষে 11 V dc এর ওভারভোল্টেজ বা আন্ডারভোল্টেজ সহ্য করতে সক্ষম
ভোল্টেজ ইনপুটের জন্য ইনপুট রোধ 10 M ওহমের বেশি, এবং বর্তমান ইনপুটের জন্য ইনপুট প্রতিরোধ 250 ওহম।মডিউল প্রতিটি চ্যানেলে বহিরাগত HART সামঞ্জস্যপূর্ণ ট্রান্সমিটার সরবরাহ বিতরণ করে।এটি 2-তারের বা 3-তারের ট্রান্সমিটারে সরবরাহ বিতরণ করার জন্য একটি সহজ সংযোগ যোগ করে।ট্রান্সমিটার শক্তি তত্ত্বাবধান এবং বর্তমান সীমিত.যদি HART ট্রান্সমিটার খাওয়ানোর জন্য একটি বাহ্যিক পাওয়ার সাপ্লাই ব্যবহার করা হয়, তাহলে পাওয়ার সাপ্লাই অবশ্যই HART সামঞ্জস্যপূর্ণ হতে হবে।
বৈশিষ্ট্য এবং উপকারিতা
এই পণ্যের সাথে মেলে এমন MTU
TU810V1 / TU812V1 / TU814V1 / TU830V1 / TU833 / TU835V1 / TU838
কারণ নির্ণয়
| সামনে LED এর | F(ault), R(un), W(arning) |
| তত্ত্বাবধান | মডিউল ত্রুটি, যদি: অ্যানালগ রিড ব্যাক, রেফারেন্স ভোল্টেজ, অভ্যন্তরীণ পাওয়ার সাপ্লাই, চেকসাম, ওয়াচডগ এবং মেমরি ত্রুটি বাহ্যিক চ্যানেল ত্রুটি, যদি: বাহ্যিক পাওয়ার সাপ্লাই কম, ট্রান্সমিটার পাওয়ার ত্রুটি |
| তত্ত্বাবধানের অবস্থা ইঙ্গিত | মডিউল ত্রুটি, মডিউল সতর্কতা, চ্যানেল ত্রুটি |
মাত্রা
| উচ্চতা | 119 মিমি (4.7") |
| প্রস্থ | 45 মিমি (1.77") |
| গভীরতা | সংযোগকারী সহ 102 মিমি (4.01”), 111 মিমি (4.37”) |
| ওজন | 0.23 কেজি (0.51 পাউন্ড।) |
I/O মডিউল
| AI801 | AI810 | AI815 | AI820 | AI825 |
| AI830A | AI835A | AI843 | AI845 | AI880A |
| AI890 | AI893 | AI895 | AO801 | AO810V2 |
| AO815 | AO820 | AO845A | AO890 | AO895 |
| DI801 | DI802 | DI803 | DI810 | DI811 |
| DI814 | DI818 | DI820 | DI821 | DI825 |
| DI828 | DI830 | DI831 | DI840 | DI880 |
| DI890 | DO801 | DO802 | DO810 | DO814 |
| DO815 | DO818 | DO820 | DO821 | DO828 |
| DO840 | DO880 | DO890 | DP820 | DP840 |
টার্মিনাল:
| TU814V1 | TU810V1 | TU833 | TU838 | TU812V1 | TU850 | TU830V1 |
