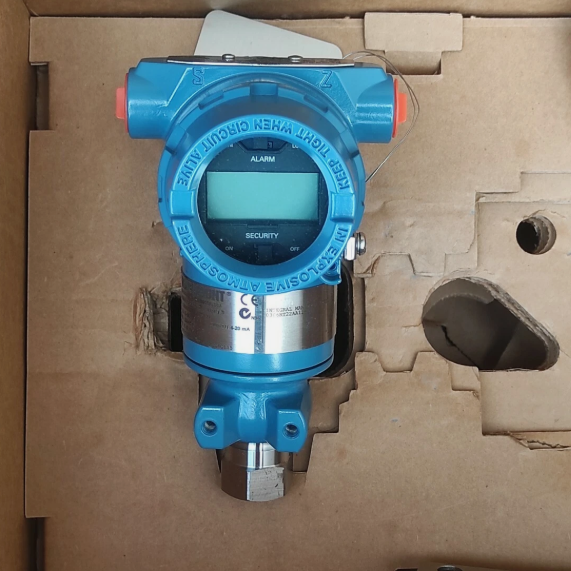

3051TA2A2B21BB4I1M5Q4Q8S5 Rosemount Pressure Temperature Transmitter -40 To 125 °C

3051TA2A2B21BB4I1M5Q4Q8S5 রোসমাউন্ট চাপ তাপমাত্রা ট্রান্সমিটার -40 থেকে 125 °C

3051TA2A2B21BB4I1M5Q4Q8S5 বর্ণনা

3051TA2A2B21BB4I1M5Q4Q8S5মূল বৈশিষ্ট্য

• উচ্চতর পরিমাপের নির্ভুলতা: স্প্যানের ±0.04% পর্যন্ত একটি রেফারেন্স নির্ভুলতা প্রদান করে, ব্যতিক্রমী প্রক্রিয়া পরিমাপের নির্ভুলতা নিশ্চিত করে।
• উচ্চ স্থিতিশীলতা এবং দীর্ঘমেয়াদী নির্ভরযোগ্যতা: দীর্ঘমেয়াদী স্থিতিশীলতা প্রদান করে, ড্রাইভকে কমিয়ে দেয় এবং ঘন ঘন পুনরায় ক্যালিব্রেশনের প্রয়োজন হ্রাস করে।
• বিস্তৃত টার্নডাউন অনুপাত: শিল্পের শীর্ষস্থানীয় টার্নডাউন অনুপাত 150 পর্যন্তঃ1, যা চাপের বিস্তৃত পরিসীমা জুড়ে নমনীয় পরিমাপের অনুমতি দেয়।
• হার্ট ডিজিটাল কমিউনিকেশন: দূরবর্তী কনফিগারেশন, পর্যবেক্ষণ এবং নির্ণয়ের জন্য হার্ট ডিজিটাল সংকেতের সাথে 4-20 এমএ অ্যানালগ আউটপুট সমর্থন করে।
• উন্নত রোগ নির্ণয়: প্রসেস সতর্কতা, লুপ অখণ্ডতা পরীক্ষা, এবং সক্রিয় রক্ষণাবেক্ষণের জন্য প্লাগ ইন ইমপ্লান্স লাইন সনাক্তকরণ সহ ব্যাপক স্ব-নির্ণয় অন্তর্ভুক্ত করে।
• শক্তিশালী আইসোলেটেড ডায়াফ্রাগম: দুর্দান্ত চাপ সংক্রমণ এবং মিডিয়া সামঞ্জস্যের জন্য একটি একক, শক্ত নিরোধক ডায়াফ্রাগম ব্যবহার করে।
• বিস্তৃত অপারেটিং তাপমাত্রা পরিসীমা: একটি বিস্তৃত তাপমাত্রা বর্ণালী জুড়ে নির্ভরযোগ্যভাবে কাজ করে, বিভিন্ন পরিবেশগত অবস্থার জন্য উপযুক্ত।
• SIL 2/3 নিরাপত্তা সার্টিফিকেশন: IEC 61508 অনুযায়ী কার্যকরী নিরাপত্তা জন্য স্বাধীনভাবে প্রত্যয়িত, নিরাপত্তা যন্ত্রপাতি সিস্টেমের জন্য আদর্শ।
• বিপজ্জনক স্থান অনুমোদিত: বিস্ফোরক এবং বিপজ্জনক শিল্প পরিবেশে ব্যবহারের জন্য বিশ্বব্যাপী মান পূরণ করে।
• ক্ষয় প্রতিরোধী উপাদান: আক্রমণাত্মক প্রক্রিয়া তরল প্রতিরোধের জন্য উচ্চ গ্রেড ভিজা উপকরণ দিয়ে নির্মিত।
• নমনীয় প্রক্রিয়া সংযোগ: সহজ ইনস্টলেশন এবং ইন্টিগ্রেশন জন্য স্ট্যান্ডার্ড থ্রেডেড সংযোগ বৈশিষ্ট্য।
• বর্ধিত ওয়ারেন্টি: দীর্ঘমেয়াদী কর্মক্ষমতা নিশ্চিত করার জন্য বহু বছরের সীমিত গ্যারান্টি দ্বারা সমর্থিত।

3051TA2A2B21BB4I1M5Q4Q8S5উপকরণ ও অ্যাপ্লিকেশন

উপাদান

• ডায়াফ্রাগম এবং ভিজা অংশগুলি বিচ্ছিন্ন করা:316L স্টেইনলেস স্টীল (এসএসটি)দুর্দান্ত ক্ষয় প্রতিরোধের জন্য এবং বেশিরভাগ শিল্প প্রক্রিয়াগুলির সাথে সামঞ্জস্যের জন্য।
• সেন্সর ভরাট তরল:সিলিকন তেলস্থিতিশীল চাপ সংক্রমণ এবং তাপমাত্রা জুড়ে ধ্রুবক কর্মক্ষমতা জন্য।
• আবাসন:অ্যালুমিনিয়াম খাদএকটি টেকসই, প্রতিরক্ষামূলক লেপ দিয়ে, হালকা ওজন শক্তি এবং শিল্প ক্ষয় প্রতিরোধের প্রস্তাব।
• ইলেকট্রনিক্স কম্পার্টমেন্ট: ধুলো, আর্দ্রতা এবং দূষণকারী থেকে অভ্যন্তরীণ সার্কিট রক্ষা করার জন্য সিলড, আইপি-রেটেড ঘের।
• বৈদ্যুতিক সংযোগকারী: নিরাপদ এবং নির্ভরযোগ্য তারের জন্য শিল্প-গ্রেড, সিলড কন্ডাক্ট সংযোগ (M20 x 1.5) ।
• অভ্যন্তরীণ উপাদান: উচ্চ স্থিতিশীল ইলেকট্রনিক উপাদান, সুনির্দিষ্ট ক্যাপাসিটিভ সেন্সর উপাদান এবং শক্তিশালী সার্কিট বোর্ড।

সাধারণ অ্যাপ্লিকেশন

• তেল ও গ্যাস অনুসন্ধান ও উৎপাদন: কূপের মাথা চাপ পর্যবেক্ষণ, অফশোর প্ল্যাটফর্ম এবং পাইপলাইন চাপ নিয়ন্ত্রণ।
• রিফাইনিং ও পেট্রোকেমিক্যালস: ডিস্টিলেশন কলাম, রিঅ্যাক্টর চাপ নিয়ন্ত্রণ, এবং ক্ষয়কারী তরল প্রক্রিয়াকরণ।
• রাসায়নিক প্রক্রিয়াকরণ: কঠিন রাসায়নিক পরিবেশে অ্যাসিড, দ্রাবক এবং রিএজেন্টের চাপ পরিমাপ।
• বিদ্যুৎ উৎপাদন: তাপীয় এবং সংযুক্ত চক্রের উদ্ভিদের মধ্যে বয়লার, বাষ্প এবং ফিড ওয়াটার চাপ নিয়ন্ত্রণ।
• জল ও বর্জ্য জল পরিস্কারকরণ: পাম্প, ফিল্টার, এবং পাইপলাইন চাপ পর্যবেক্ষণ।
• খনিজ ও খনিজ পদার্থ: স্লারি পাইপলাইন চাপ এবং খনিজ প্রক্রিয়াকরণ চুল্লি নিয়ন্ত্রণ।
• খাদ্য ও পানীয়: ফার্মাসিউটিক্যালস, দুগ্ধজাত পণ্য এবং খাদ্য উৎপাদনের জন্য স্যানিটারি প্রসেস চাপ পর্যবেক্ষণ।
• পলপ & পেপার: কাগজ উৎপাদনে তরল ও স্লারি চাপের পরিমাপ।
• সামুদ্রিক ও অফশোর: জাহাজের বোর্ড সিস্টেম এবং FPSO জাহাজ চাপ নিয়ন্ত্রণ।
• প্রাথমিক ধাতু: ধাতু গলন ও পরিশোধন প্রক্রিয়ার চাপ নিয়ন্ত্রণ।

3051TA2A2B21BB4I1M5Q4Q8S5গুরুত্বপূর্ণ পরামিতি

প্যারামিটার	স্পেসিফিকেশন
মডেল নম্বর	3051TA2A2B21BB4I1M5Q4Q8S5
পণ্যের ধরন	ইন-লাইন পরম চাপ ট্রান্সমিটার
পরিমাপের নীতি	ক্যাপাসিটিভ (একক আইসোলেটিং ডায়াফ্রাগম)
চাপের ধরন	পরম চাপ (A)
চাপ পরিসীমা	০ থেকে ১৫০ পিএসআই (০ থেকে ১০.৩ বার)
রেফারেন্স সঠিকতা	স্প্যানের ±0.04%
টার্নডাউন রেসিও	১৫০ পর্যন্তঃ1
আউটপুট সংকেত	HART® ডিজিটাল কমিউনিকেশন সহ 4-20 mA DC
ডায়াফ্রাগম উপাদান বিচ্ছিন্নকরণ	316L স্টেইনলেস স্টীল
সেন্সর ভরাট তরল	সিলিকন
আবাসনের উপাদান	অ্যালুমিনিয়াম (M20 x 1.5 পাইপ প্রবেশ)
প্রক্রিয়া সংযোগ	1/2-14 এনপিটি মহিলা
পাওয়ার সাপ্লাই	10.৫ থেকে ৪২.৪ ভোল্ট ডিসি
অপারেটিং তাপমাত্রা	-40°C থেকে +85°C (-40°F থেকে +185°F)
সংরক্ষণ তাপমাত্রা	-51°C থেকে +85°C (-60°F থেকে +185°F)
আপেক্ষিক আর্দ্রতা	০ থেকে ১০০% (অ-কন্ডেনসিং)
কম্পন প্রতিরোধের	2 জি পিক (10 থেকে 2000 হার্জ)
শক প্রতিরোধের	50 গ্রাম (11 এমএস, অর্ধ সাইনস ওয়েভ)
সুরক্ষা রেটিং	NEMA 4X, IP66, IP67
নিরাপত্তা রেটিং	SIL 2/3 (IEC 61508)
বিপজ্জনক এলাকার সার্টিফিকেশন	ATEX, IECEx, CSA, FM (ক্লাস I, II, III বিভাগ)
অন্যান্য সার্টিফিকেশন	NACE MR0175/ISO 15156 (অ্যাসিড সার্ভিস), CE
মাত্রা	স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল হাউজিং (প্রায় Ø95 মিমি x 180 মিমি)
ওজন	প্রায় ১.৮ কেজি (৩.৯৭ পাউন্ড)
গ্যারান্টি	৫ বছরের সীমিত ওয়ারেন্টি
