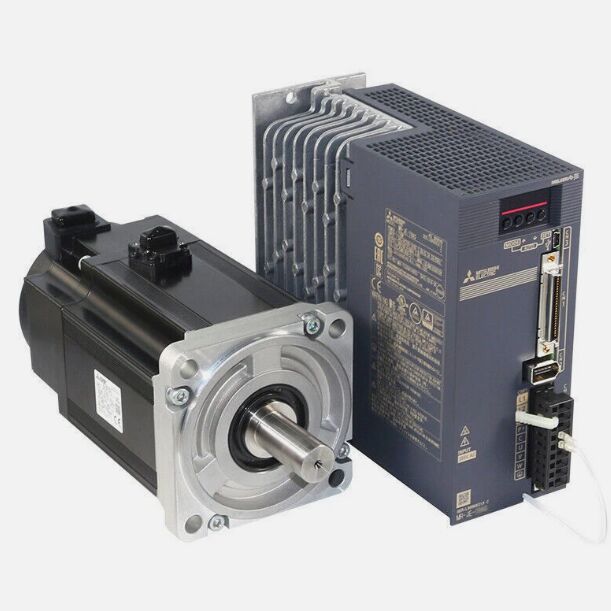

MR-JE-100AS MITSUBISHI ইন্ডাস্ট্রিয়াল সার্ভো ড্রাইভ এসি ২২০V / ৩৮০V ৫০/৬০Hz ১৭০V
MR-JE-100AS বিবরণ
দ্য MR-JE-100AS হল Mitsubishi Electric-এর MELSERVO-JE-AS সিরিজের একটি উচ্চ-কার্যকারিতা সম্পন্ন, সাধারণ-উদ্দেশ্যের একক-অক্ষ এসি সার্ভো অ্যামপ্লিফায়ার, যা ১.০ কিলোওয়াট (১০০০ ওয়াট) সার্ভো মোটর চালানোর জন্য ডিজাইন করা হয়েছে। এটি একক-ফেজ এবং তিন-ফেজ ২০০-২৪০V এসি পাওয়ার ইনপুট উভয়ই সমর্থন করে, উন্নত মোশন কন্ট্রোল অ্যালগরিদমগুলিকে একীভূত করে এবং এক-টাচ অটো-টিউনিংয়ের মাধ্যমে সহজ সেটআপ সরবরাহ করে। ইন্ডাস্ট্রিয়াল অটোমেশনের জন্য অপ্টিমাইজ করা, এটি দ্রুত প্রতিক্রিয়া, কম্পন দমন এবং শক্তিশালী সুরক্ষার সাথে সুনির্দিষ্ট অবস্থান, গতি এবং টর্ক নিয়ন্ত্রণ সরবরাহ করে, যা Mitsubishi HG-KN, HG-SN, এবং HC-KFS সিরিজের সার্ভো মোটরগুলির সাথে সামঞ্জস্যপূর্ণ। AS ভ্যারিয়েন্ট উন্নত যোগাযোগ এবং সহজ তারের সংযোগ সমর্থন করে, যা কম্প্যাক্ট যন্ত্রপাতি এবং উৎপাদন লাইনে নমনীয় একীকরণের জন্য।
MR-JE-100AS মূল বৈশিষ্ট্য
- সহজ সেটআপ ও অটো-টিউনিং: এক-টাচ অটো-টিউনিং এবং অ্যাডাপ্টিভ ফিল্টার II ম্যানুয়াল প্যারামিটার সমন্বয় দূর করে; দ্রুত কমিশনিংয়ের জন্য স্বয়ংক্রিয়ভাবে যান্ত্রিক অনুরণন এবং কম্পন দমন করে।
- উচ্চ ডাইনামিক পারফরম্যান্স: ২.০ kHz গতি ফ্রিকোয়েন্সি প্রতিক্রিয়া, উচ্চ-গতির, উচ্চ-নির্ভুলতার অবস্থানের জন্য ৪ Mpps ডিফারেনশিয়াল পালস ইনপুট সমর্থন করে।
- নমনীয় পাওয়ার ইনপুট: একক-ফেজ বা তিন-ফেজ এসি ২০০-২৪০V (৫০/৬০Hz) গ্রহণ করে, যা বিভিন্ন শিল্প পাওয়ার পরিবেশের জন্য উপযুক্ত।
- উন্নত কম্পন নিয়ন্ত্রণ: উন্নত কম্পন দমন নিয়ন্ত্রণ II এবং শক্তিশালী ফিল্টার মেশিনের অনুরণন এবং অবশিষ্ট কম্পন হ্রাস করে, প্রক্রিয়াকরণের নির্ভুলতা উন্নত করে।
- অন্তর্নির্মিত সুরক্ষা ও প্রতিরোধ: সমন্বিত ডাইনামিক ব্রেক, ওভারকারেন্ট/ওভারভোল্টেজ/ওভারলোড সুরক্ষা, মোটর অতিরিক্ত গরম হওয়া থেকে সুরক্ষা, এনকোডার ত্রুটি সনাক্তকরণ এবং তাৎক্ষণিক পাওয়ার ফেলিওর রাইড-থ্রু (টাফ ড্রাইভ)।
- শক্তি দক্ষতা: শক্তি পুনরুদ্ধারের জন্য অন্তর্নির্মিত রিজেনারেটিভ রেজিস্টর (১০০W); স্ট্যান্ডবাই মোডে কম পাওয়ার খরচ।
- কম্প্যাক্ট ও স্থান-সাশ্রয়ী: স্লিম প্যানেল-মাউন্ট ডিজাইন, IP20 সুরক্ষা, ডিরেটিং ছাড়াই পাশাপাশি ঘন ইনস্টলেশন সমর্থন করে।
- বহুমুখী যোগাযোগ: পিসি কনফিগারেশনের জন্য ইউএসবি (MR Configurator2), মাল্টি-অ্যাক্সিস নিয়ন্ত্রণের জন্য RS-422/485 (৩২ অক্ষ পর্যন্ত), এবং স্ট্যান্ডার্ড পিএলসি সংযোগের জন্য পালস ট্রেন ইনপুট।
- বৈশ্বিক সম্মতি: বিশ্বব্যাপী শিল্প ব্যবহারের জন্য CE, UL, RoHS প্রত্যয়িত।
MR-JE-100AS উপকরণ ও অ্যাপ্লিকেশন
উপকরণ
- হাউজিং: উচ্চ-শক্তির শিখা-প্রতিরোধী ইঞ্জিনিয়ারিং প্লাস্টিক (UL94 V-0) অ্যালুমিনিয়াম হিট-ডিসিপেটিং ফিন সহ দৃঢ়তা এবং তাপ ব্যবস্থাপনার জন্য।
- অভ্যন্তরীণ উপাদান: উচ্চ-গ্রেডের সিলিকন স্টিল কোর, কপার ওয়াইন্ডিং, সিরামিক ক্যাপাসিটর এবং শিল্প-গ্রেডের ইন্টিগ্রেটেড সার্কিটগুলি কঠোর পরিস্থিতিতে স্থিতিশীল পারফরম্যান্সের জন্য।
- কানেক্টর ও টার্মিনাল: নির্ভরযোগ্য পাওয়ার/সিগন্যাল ট্রান্সমিশন এবং অ্যান্টি-অক্সিডেশনের জন্য গোল্ড-প্লেটেড মেটাল টার্মিনাল এবং ইনসুলেটেড ইন্ডাস্ট্রিয়াল কানেক্টর।
- হিট সিঙ্ক: দক্ষ তাপ অপচয়ের জন্য এক্সট্রুডেড অ্যালুমিনিয়াম অ্যালয়, পূর্ণ লোডে অবিচ্ছিন্ন অপারেশন নিশ্চিত করে।
সাধারণ অ্যাপ্লিকেশন
- প্যাকেজিং মেশিনারি: ফর্ম-ফিল-সিল মেশিন, লেবেলিং মেশিন, ব্যাগার এবং কার্টোনারগুলির জন্য সুনির্দিষ্ট গতির প্রয়োজন।
- মেশিন টুলস: ছোট সিএনসি লেদ, এনগ্রেভিং মেশিন, গ্রাইন্ডিং মেশিন এবং লিনিয়ার পজিশনিং স্টেজ।
- রোবোটিক্স ও অ্যাসেম্বলি: পিক-এন্ড-প্লেস রোবট, কোলাবোরেটিভ রোবট জয়েন্ট এবং স্বয়ংক্রিয় অ্যাসেম্বলি লাইন।
- সেমিকন্ডাক্টর ও ইলেকট্রনিক্স: পিসিবি হ্যান্ডলিং, কম্পোনেন্ট ইনসারশন, টেস্টিং সরঞ্জাম এবং ওয়েফার ট্রান্সফার সিস্টেম।
- টেক্সটাইল ও প্রিন্টিং: সুতার টান নিয়ন্ত্রণ, প্রিন্টিং হেড পজিশনিং এবং ওয়েব ফিডিং সিস্টেম।
- উপকরণ হ্যান্ডলিং: কনভেয়র, সর্টিং সিস্টেম এবং হালকা-লোডের লিনিয়ার অ্যাকচুয়েটর।
- খাদ্য ও পানীয়: ফিলিং মেশিন, ক্যাপিং মেশিন এবং প্যাকেজিং অটোমেশন।
MR-JE-100AS গুরুত্বপূর্ণ প্যারামিটার
| প্যারামিটার |
স্পেসিফিকেশন |
| পার্ট নম্বর |
MR-JE-100AS |
| ব্র্যান্ড |
Mitsubishi Electric (MELSERVO-JE-AS Series) |
| প্রকার |
একক-অক্ষ এসি সার্ভো অ্যামপ্লিফায়ার |
| রেটেড আউটপুট ক্ষমতা |
১.০ কিলোওয়াট (১০০০ ওয়াট) |
| কন্ট্রোল মোড |
পজিশন কন্ট্রোল, স্পিড কন্ট্রোল, টর্ক কন্ট্রোল |
| প্রধান সার্কিট পাওয়ার সাপ্লাই |
একক/তিন-ফেজ এসি ২০০-২৪০V, ৫০/৬০Hz (±১০%) |
| কন্ট্রোল পাওয়ার সাপ্লাই |
২৪V ডিসি ±১০%, ০.৩A |
| রেটেড ইনপুট কারেন্ট |
৬.০A (৩-ফেজ), ১০.০A (একক-ফেজ) |
| রেটেড আউটপুট কারেন্ট |
৫.০A (৩-ফেজ) |
| স্পিড ফ্রিকোয়েন্সি রেসপন্স |
২.০ kHz |
| সর্বোচ্চ ইনপুট পালস ফ্রিকোয়েন্সি |
৪ Mpps (ডিফারেনশিয়াল), ২০০ kpps (ওপেন-কালেক্টর) |
| এনকোডার সামঞ্জস্যতা |
১৭-বিট অ্যাবসোলিউট (১৩১,০৭২ পালস/রেভ) / ইনক্রিমেন্টাল এনকোডার |
| অন্তর্নির্মিত রিজেনারেটিভ রেজিস্টর |
১০০W |
| ডাইনামিক ব্রেক |
অন্তর্নির্মিত |
| সুরক্ষা ডিগ্রি |
IP20 (ওপেন টাইপ, সেলফ-কুলড) |
| পরিবেষ্টিত তাপমাত্রা |
০°C থেকে ৫৫°C (কার্যক্ষম), -২০°C থেকে ৬৫°C (সংরক্ষণ) |
| আর্দ্রতা |
১০-৯০% RH (নন-কনডেনসিং) |
| মাত্রা (W×H×D) |
৫৫ × ১৫০ × ১২৫ মিমি |
| ওজন |
প্রায় ১.২ কেজি |
| সামঞ্জস্যপূর্ণ মোটর |
HG-KN102J, HG-SN102J, HC-KFS13, HC-MFS13 সিরিজ |
| সার্টিফিকেশন |
CE, UL, RoHS |
| যোগাযোগ |
USB, RS-422/485, পালস ট্রেন ইনপুট |
