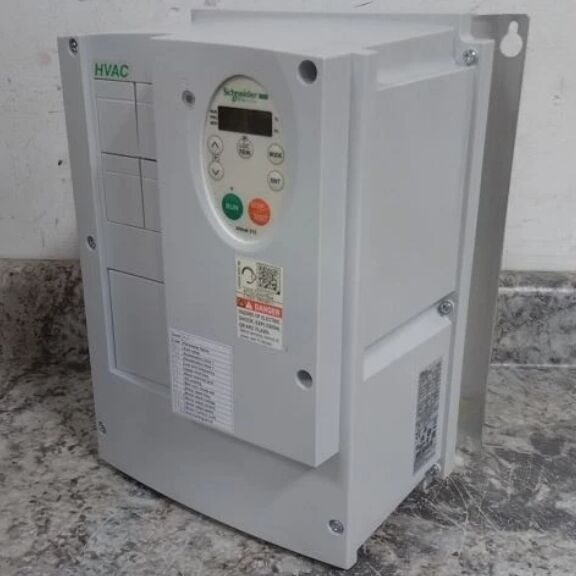

ATV212W075N4 স্নাইডার ভেরিয়েবল ফ্রিকোয়েন্সি ইনভার্টার 18,5 [কেডব্লিউ] / 25 [এইচপি]
ATV212W075N4 বর্ণনা
দ্যATV212W075N4স্নাইডার ইলেকট্রিকের Altivar 212 সিরিজের একটি উচ্চ-কার্যকারিতা, প্রাচীর-মাউন্টযোগ্য পরিবর্তনশীল গতির ড্রাইভ (VSD),শিল্প ও বাণিজ্যিক প্রয়োগে তিন-পর্যায়ের অ্যাসিনক্রোন মোটরগুলির সঠিক গতি নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে. রেট করা হয়েছে7.5 কিলোওয়াট (10 এইচপি)এটি একটি 400 ভোল্ট থ্রি-ফেজ ইনপুট (380 ′′ 480 ভোল্ট এসি, 50/60 হার্জ) দিয়ে উন্নত ভেক্টর নিয়ন্ত্রণ প্রযুক্তির সাথে নির্ভরযোগ্য, শক্তি দক্ষ মোটর নিয়ন্ত্রণ সরবরাহ করে। সহজ ইনস্টলেশন, শক্তিশালী অপারেশন জন্য ডিজাইন করা হয়েছে,এবং স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল কন্ট্রোল সিস্টেমে নির্বিঘ্নে সংহতকরণ, এটি ধ্রুবক টর্ক এবং পরিবর্তনশীল টর্ক উভয় লোড সমর্থন করে, এটি পাম্প, ফ্যান, কম্প্রেসার, কনভেয়র,এবং সাধারণ যন্ত্রপাতিএটিতে ইএমসি ফিল্টার, পিআইডি নিয়ন্ত্রণ এবং নমনীয় সিস্টেম সংযোগের জন্য একাধিক যোগাযোগের বিকল্প রয়েছে।
ATV212W075N4মূল বৈশিষ্ট্য
- 7.5 কিলোওয়াট (10 এইচপি) নামমাত্র শক্তি: 400 ভোল্ট থ্রি-ফেজ মোটরগুলির জন্য অনুকূলিত, স্থিতিশীল মোটর অপারেশন জন্য 17.5 এ এর নামমাত্র আউটপুট বর্তমান সরবরাহ করে।
- উন্নত নিয়ন্ত্রণ মোড: নিম্ন গতিতে উচ্চ টর্ক এবং স্ট্যান্ডার্ড অ্যাপ্লিকেশনগুলির জন্য ভি / এফ নিয়ন্ত্রণের জন্য সেন্সরহীন ভেক্টর নিয়ন্ত্রণ (এসএলভিসি) সমর্থন করে; মসৃণ ত্বরণ / বিলম্ব এবং সুনির্দিষ্ট গতি নিয়ন্ত্রণ নিশ্চিত করে।
- অন্তর্নির্মিত ইএমসি ফিল্টার: ইন্টিগ্রেটেড সি-২ শ্রেণীর ইএমসি ফিল্টার (আইইসি ৬১৮০০-৩ এর সাথে সামঞ্জস্যপূর্ণ) বৈদ্যুতিন চৌম্বকীয় হস্তক্ষেপ হ্রাস করে, বহিরাগত ফিল্টারগুলির প্রয়োজন দূর করে এবং ইনস্টলেশনকে সহজ করে।
- প্রশস্ত ভোল্টেজ এবং ফ্রিকোয়েন্সি সামঞ্জস্য: ইনপুটঃ 380V480V এসি তিন-ফেজ, 50/60 Hz; আউটপুট ফ্রিকোয়েন্সি পরিসীমাঃ নমনীয় মোটর গতি সামঞ্জস্যের জন্য 0500 Hz।
- ইন্টিগ্রেটেড পিআইডি কন্ট্রোলার: চাপ, প্রবাহ, তাপমাত্রা বা স্তরের বন্ধ-চক্র নিয়ন্ত্রণের জন্য বোর্ড PID ফাংশন pump পাম্প / ফ্যান HVAC এবং প্রক্রিয়া সিস্টেমের জন্য আদর্শ।
- একাধিক যোগাযোগের বিকল্প: বেসিক সংযোগের জন্য অন্তর্নির্মিত Modbus RTU (RS485); উন্নত সিস্টেম সংহতকরণের জন্য CANopen, Profibus DP, Ethernet/IP, Modbus TCP এর জন্য ঐচ্ছিক মডিউল।
- ব্যবহারকারী-বান্ধব ইন্টারফেস: স্বজ্ঞাত মেনু নেভিগেশন, রিয়েল-টাইম প্যারামিটার মনিটরিং এবং প্রি-সেট অ্যাপ্লিকেশন ম্যাক্রোগুলির মাধ্যমে দ্রুত কমিশন সহ বড়, ব্যাকলিট এলসিডি কীপ্যাড।
- ব্যাপক সুরক্ষা: ওভারভোল্টেজ, আন্ডারভোল্টেজ, ওভারকরেন্ট, ওভারলোড, শর্ট সার্কিট, ওভার-টেম্পারেচার এবং ফেজ লস সুরক্ষা; অন্তর্নির্মিত পিটিসি ইনপুটের মাধ্যমে মোটর তাপ সুরক্ষা।
- শক্তিশালী পরিবেশগত সহনশীলতা: পরিবেষ্টিত তাপমাত্রায় 50°C পর্যন্ত কাজ করে (ডিরেটিং মুক্ত) এবং 60°C পর্যন্ত (ডিরেটিং সহ); IP20 সুরক্ষা অভ্যন্তরীণ প্রাচীর-মাউন্ট ইনস্টলেশনের জন্য।
- শক্তি সঞ্চয়কারী কার্যাবলী: স্বয়ংক্রিয় শক্তি অপ্টিমাইজেশন, স্লিপ মোড এবং ফ্লাক্স ভেক্টর নিয়ন্ত্রণ শক্তি খরচ হ্রাস, ফ্যান / পাম্প লোড জন্য অপারেটিং খরচ কমাতে।
- সহজ রক্ষণাবেক্ষণ: অপসারণযোগ্য কীপ্যাড, প্লাগ-ইন টার্মিনাল ব্লক এবং ডায়াগনস্টিক ফাংশন (বিপর্যয়ের ইতিহাস, রিয়েল-টাইম অবস্থা) ত্রুটি সমাধান এবং রক্ষণাবেক্ষণকে সহজ করে তোলে।
ATV212W075N4উপকরণ ও অ্যাপ্লিকেশন
উপাদান
- আবাসন: উচ্চ-শক্তি, অগ্নি প্রতিরোধী শক্তিশালী থার্মোপ্লাস্টিক (UL94 V-0) ️ প্রভাব প্রতিরোধী, অ্যান্টি-জারা, এবং তাপ-বিচ্ছিন্ন।
- হিট সিঙ্ক: দক্ষ তাপীয় ব্যবস্থাপনার জন্য অপ্টিমাইজড ফিন ডিজাইন সহ এক্সট্রুড অ্যালুমিনিয়াম খাদ, ভারী লোডের অধীনে স্থিতিশীল অপারেশন নিশ্চিত করে।
- অভ্যন্তরীণ সার্কিট: উচ্চমানের তামার বাসবার, কনফর্মাল লেপ সহ বিচ্ছিন্ন পিসিবি বোর্ড এবং কঠোর শিল্প পরিবেশে নির্ভরযোগ্যতার জন্য দীর্ঘায়ু ইলেক্ট্রোলাইটিক ক্যাপাসিটর।
- টার্মিনাল: উচ্চ টর্ক প্রতিরোধের সাথে নিকেলযুক্ত ব্রোঞ্জের স্ক্রু টার্মিনাল, নিরাপদ বৈদ্যুতিক সংযোগ নিশ্চিত করে এবং অক্সিডেশন প্রতিরোধ করে।
- কীপ্যাড ও আবরণ: কন্ট্রোল প্যানেলের জন্য ABS প্লাস্টিক, ধুলো এবং আর্দ্রতা প্রতিরোধের জন্য একটি সিলযুক্ত ইন্টারফেস (IP20 রেটযুক্ত) ।
সাধারণ অ্যাপ্লিকেশন
- এইচভিএসি সিস্টেম: বাণিজ্যিক ভবন, হাসপাতাল, এবং শিল্প বায়ুচলাচল জন্য ফ্যান, ব্লাভার, বায়ু পরিচালনা ইউনিট, এবং পাম্প।
- তরল পরিচালনা: সেন্ট্রিফুগাল পাম্প, বুস্টার পাম্প, জল চিকিত্সা সিস্টেম, এবং সঠিক প্রবাহ / চাপ নিয়ন্ত্রণের জন্য সেচ সিস্টেম।
- উপাদান হ্যান্ডলিং: কনভেয়র, লিফট, মিশ্রণকারী এবং প্যাকেজিং মেশিনগুলি পরিবর্তনশীল গতি এবং টর্ক নিয়ন্ত্রণের জন্য।
- শিল্প যন্ত্রপাতি: কম্প্রেসার, এক্সট্রুডার, ক্রাশার এবং সাধারণ ব্যবহারের তিন-ফেজ মোটর চালিত সরঞ্জাম।
- প্রক্রিয়া নিয়ন্ত্রণ: খাদ্য ও পানীয়, ফার্মাসিউটিক্যাল এবং রাসায়নিক প্রক্রিয়াকরণ সরঞ্জাম যা সঠিক গতি এবং প্রক্রিয়া পরামিতি নিয়ন্ত্রণ প্রয়োজন।
- পানি ও বর্জ্য: নিকাশী পাম্প, ফিল্টার প্রেস এবং পৌর ও শিল্প জলের ব্যবস্থাপনার জন্য বায়ুচলাচল সিস্টেম।
ATV212W075N4গুরুত্বপূর্ণ পরামিতি
| প্যারামিটার |
স্পেসিফিকেশন |
| পার্ট নম্বর |
ATV212W075N4 |
| ব্র্যান্ড |
স্নাইডার ইলেকট্রিক (আলটিভার ২১২ সিরিজ) |
| পণ্যের ধরন |
তিন-ফেজ পরিবর্তনশীল গতি ড্রাইভ (ভিএসডি), দেয়াল মাউন্ট |
| নামমাত্র মোটর শক্তি |
7.5 কিলোওয়াট (10 এইচপি) |
| ইনপুট ভোল্টেজ |
৩৮০-৪৮০ ভোল্ট এসি, তিন ফেজ, ৫০/৬০ হার্জ |
| আউটপুট ভোল্টেজ |
0 ′ইনপুট ভোল্টেজ (তিন-ফেজ) |
| নামমাত্র আউটপুট বর্তমান |
17.5 এ |
| আউটপুট ফ্রিকোয়েন্সি রেঞ্জ |
০৫০০ হার্জ |
| নিয়ন্ত্রণ মোড |
সেন্সরবিহীন ভেক্টর কন্ট্রোল (এসএলভিসি), ভি/এফ কন্ট্রোল |
| অন্তর্নির্মিত ইএমসি ফিল্টার |
ক্লাস সি২ (আইইসি ৬১৮০০-৩) |
| যোগাযোগ বন্দর |
অন্তর্নির্মিত Modbus RTU (RS485); ঐচ্ছিক CANopen, Profibus DP, Ethernet/IP, Modbus TCP |
| পিআইডি কন্ট্রোলার |
ইন্টিগ্রেটেড, বন্ধ লুপ প্রক্রিয়া নিয়ন্ত্রণ |
| সুরক্ষার মাত্রা |
IP20 (অভ্যন্তরীণ ব্যবহার) |
| পরিবেষ্টিত অপারেটিং তাপমাত্রা |
-১০°সি থেকে +৫০°সি (ডেরাইটিং ছাড়াই); +৬০°সি পর্যন্ত (কন্ট্রাক্ট ডেরাইটিং সহ) |
| সংরক্ষণ তাপমাত্রা |
-২৫°সি থেকে +৭০°সি |
| অতিরিক্ত লোড ক্ষমতা |
৬০ সেকেন্ডের জন্য ১১০%, ৩ সেকেন্ডের জন্য ১৫০% (স্থির টর্ক) |
| স্যুইচিং ফ্রিকোয়েন্সি |
2 ¢ 16 kHz (নিয়ন্ত্রিত) |
| মাত্রা (W × H × D) |
130 × 280 × 185 মিমি |
| ওজন |
প্রায় ৩.৮ কেজি |
| সার্টিফিকেশন |
CE, UL, CSA, RoHS, IEC 61800-3 এর সাথে সামঞ্জস্যপূর্ণ |
| মাউন্ট |
দেওয়াল মাউন্ট (উল্লম্ব দিকনির্দেশ) |
| টার্মিনালের ধরন |
স্ক্রু টার্মিনাল (প্রধান শক্তি + নিয়ন্ত্রণ) |
| ঠান্ডা করার পদ্ধতি |
প্রাকৃতিক কনভেকশন (ফ্যান-সহায়তা ঐচ্ছিক) |
