L22BA452BG17G61 NUMATICS সার্ভো মোটর এনকোডার 24VDC 50(KHz) 0.45kW
L22BA452BG17G61 বিবরণ

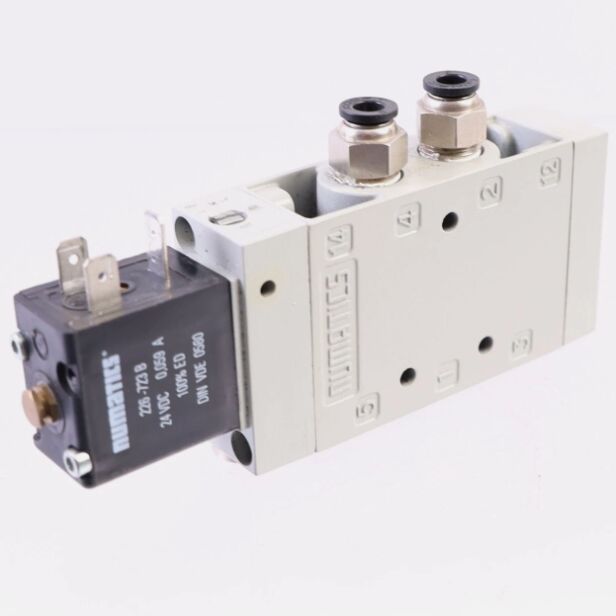

The L22BA452BG17G61 হল Numatics (বর্তমানে Emerson/Aventics এর অংশ) L2 সিরিজের একটি সিঙ্গেল সোলেনয়েড-পাইলট, স্প্রিং-রিটার্ন নিউম্যাটিক ডিরেকশনাল কন্ট্রোল ভালভ। এটি একটি 4/2 (5-পোর্ট, 2-পজিশন) স্পুল-এন্ড-স্লিভ কনফিগারেশন বৈশিষ্ট্যযুক্ত, যা ফ্যাক্টরি অটোমেশন এবং মোশন কন্ট্রোলের জন্য ডিজাইন করা হয়েছে। বৈদ্যুতিক সংকেতকে নিউম্যাটিক অ্যাকচুয়েশনে রূপান্তর করে, এটি CC-Link বা হার্ডওয়্যার্ড সংকেতের মাধ্যমে ডাবল-অ্যাক্টিং সিলিন্ডার নিয়ন্ত্রণ করে। একটি কমপ্যাক্ট 1" বডি প্রস্থ এবং ইনলাইন/ম্যানিফোল্ড মাউন্টিং ক্ষমতা সহ, এটি ঘন নিয়ন্ত্রণ ক্যাবিনেট এবং মাল্টি-স্টেশন ম্যানিফোল্ড (2-12 স্টেশন) এর জন্য উপযুক্ত। উচ্চ প্রবাহ এবং বিস্তৃত চাপ সীমার জন্য রেট করা, এটি কঠোর শিল্প পরিবেশে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
L22BA452BG17G61 মূল বৈশিষ্ট্য
- 4/2 হাই-ফ্লো কন্ট্রোল: ডাবল-অ্যাক্টিং সিলিন্ডার অ্যাকচুয়েশনের জন্য 5-পোর্ট, 2-পজিশন স্পুল-এন্ড-স্লিভ ডিজাইন।
- সোলেনয়েড-পাইলট ও স্প্রিং রিটার্ন: সিঙ্গেল 24 VDC সোলেনয়েড পাইলট স্প্রিং রিটার্ন সহ; ম্যানুয়াল হস্তক্ষেপের জন্য ফ্লাশ লকিং ওভাররাইড।
- স্পেস-সেভিং ফর্ম ফ্যাক্টর: 1" সংকীর্ণ বডি ঘন ইনলাইন বা ম্যানিফোল্ড মাউন্টিংয়ের জন্য (2-12 স্টেশন)।
- বিস্তৃত চাপ পরিসীমা: প্রধান ভালভ: 28" Hg ভ্যাকুয়াম থেকে 150 PSIG (10 বার); পাইলট: 14.5-150 PSIG (1-10 বার)।
- উচ্চ প্রবাহ ক্ষমতা: 80 PSIG এ 79 SCFM পর্যন্ত (6 বার এ 1674 NI/min) দ্রুত সিলিন্ডার প্রতিক্রিয়ার জন্য।
- 1/4" G পোর্টিং: নিউম্যাটিক লাইনের সাথে সহজ ইন্টিগ্রেশনের জন্য ইউনিভার্সাল থ্রেড।
- কম পাওয়ার কয়েল: 24 VDC, 1.42 W দক্ষ কয়েল DIN প্লাগ-ইন সংযোগ সহ দ্রুত প্রতিস্থাপনের জন্য।
- অনির্বাচিত পরিষেবা: অনির্বাচিত এয়ার সিস্টেমের সাথে সামঞ্জস্যপূর্ণ, রক্ষণাবেক্ষণ হ্রাস করে।
- ইন্টিগ্রেটেড ডায়াগনস্টিকস: পাওয়ার/অ্যাকচুয়েশন স্ট্যাটাসের জন্য অনবোর্ড LED ইন্ডিকেটর; দৃশ্যমানতার জন্য ম্যানিফোল্ড মাউন্টিং।
- শক্তিশালী নির্মাণ: নির্ভরযোগ্য দীর্ঘমেয়াদী অপারেশনের জন্য কম্পন, শক এবং EMI প্রতিরোধ করে।
L22BA452BG17G61 উপকরণ ও অ্যাপ্লিকেশন
উপকরণ
- বডি: শক্তি, ক্ষয় প্রতিরোধ এবং তাপীয় স্থিতিশীলতার জন্য জিঙ্ক-অ্যালুমিনিয়াম ডাই-কাস্ট।
- স্পুল/স্লিভ: পরিধান প্রতিরোধ এবং সুনির্দিষ্ট সিলিংয়ের জন্য হার্ডেনড স্টিল/স্টিল অ্যালয়।
- সিল: এয়ার সামঞ্জস্যতা, কম ঘর্ষণ এবং দীর্ঘ পরিষেবা জীবনের জন্য নাইট্রিল রাবার (NBR)।
- টার্মিনাল/কানেক্টর: সুরক্ষিত, ক্ষয়-প্রতিরোধী ওয়্যারিংয়ের জন্য নিকেল-প্লেটেড ব্রাস স্ক্রু টার্মিনাল + DIN 43650 সোলেনয়েড কানেক্টর।
- হাউজিং/এনক্লোজার: শিখা প্রতিরোধ এবং যান্ত্রিক স্থায়িত্বের জন্য গ্লাস-রিইনফোর্সড ইঞ্জিনিয়ারিং প্লাস্টিক (UL94 V-0)।
- মাউন্টিং হার্ডওয়্যার: ম্যানিফোল্ড অ্যাটাচমেন্টের জন্য স্টেইনলেস স্টিল স্ক্রু, কম্পন প্রতিরোধ নিশ্চিত করে।
সাধারণ অ্যাপ্লিকেশন
- ফ্যাক্টরি অটোমেশন: সিলিন্ডার নিয়ন্ত্রণের জন্য অ্যাসেম্বলি লাইন, প্যাকেজিং মেশিনারি এবং কনভেয়িং সিস্টেম।
- মেশিন টুলস ও রোবোটিক্স: সিএনসি মেশিনিং সেন্টার, রোবোটিক আর্ম এবং ক্ল্যাম্পিং স্টেশন।
- উপকরণ হ্যান্ডলিং: উচ্চ-চক্র নিউম্যাটিক অ্যাকচুয়েশনের জন্য প্যালেটাইজার, লিফট এবং সর্টিং সিস্টেম।
- প্রসেস ও জেনারেল ইন্ডাস্ট্রি: খাদ্য ও পানীয়, ফার্মাসিউটিক্যাল এবং রাসায়নিক প্ল্যান্টগুলির জন্য অনির্বাচিত বায়ু এবং বিস্তৃত চাপ সহনশীলতা প্রয়োজন।
- অটোমোটিভ ম্যানুফ্যাকচারিং: বডি শপ অটোমেশন, ইঞ্জিন অ্যাসেম্বলি এবং প্রেস লাইন।
L22BA452BG17G61 গুরুত্বপূর্ণ প্যারামিটার
| প্যারামিটার |
স্পেসিফিকেশন |
| পার্ট নম্বর |
L22BA452BG17G61 |
| ব্র্যান্ড |
Numatics (Emerson/Aventics) |
| প্রোডাক্ট টাইপ |
L2 সিরিজ 4/2 সোলেনয়েড-পাইলট ডিরেকশনাল কন্ট্রোল ভালভ |
| ভালভ কনফিগারেশন |
4-ওয়ে, 2-পজিশন (5-পোর্ট), স্পুল-এন্ড-স্লিভ |
| অ্যাকচুয়েশন |
সিঙ্গেল সোলেনয়েড-পাইলট + স্প্রিং রিটার্ন; ফ্লাশ লকিং ওভাররাইড (ম্যানুয়াল) |
| পোর্ট সাইজ |
1/4" G (থ্রেড) |
| ফ্লো ক্যাপাসিটি |
79 SCFM @ 80 PSIG (1674 NI/min @ 6 বার); Cv ফ্যাক্টর ~1.70 |
| প্রধান অপারেটিং চাপ |
28" Hg ভ্যাকুয়াম থেকে 150 PSIG (1-10 বার) |
| পাইলট চাপ (অভ্যন্তরীণ/বাহ্যিক) |
14.5-150 PSIG (1-10 বার) |
| সোলেনয়েড কয়েল |
24 VDC, 1.42 W; DIN 43650 প্লাগ-ইন কানেক্টর |
| পরিবেষ্টিত তাপমাত্রা |
-23 °C থেকে +66 °C (-10 °F থেকে +115 °F) |
| মিডিয়া |
সংকুচিত বায়ু (নির্বাচিত বা অনির্বাচিত) |
| মাউন্টিং |
ইনলাইন বা ম্যানিফোল্ড (2-12 স্টেশন); সাধারণ সাপ্লাই/এক্সহস্ট অপশন |
| বডি ম্যাটেরিয়াল |
জিঙ্ক-অ্যালুমিনিয়াম ডাই-কাস্ট |
| সিল ম্যাটেরিয়াল |
নাইট্রিল (NBR) |
| ওজন |
প্রায় 0.86 lbs (390 g) |
| মাত্রা (W×H×D) |
প্রায় 2.89 × 5.99 × 2.00" (73.4 × 152.2 × 50.8 মিমি) |
| সার্টিফিকেশন |
CE, RoHS; ISO 12238 (নিউম্যাটিক ভালভ) এর সাথে সঙ্গতিপূর্ণ |
| কমপ্লায়েন্স |
NEMA 0 (অভ্যন্তরীণ ক্যাবিনেট); IP20 সুরক্ষা |
