CIMR-G7A25P5 ইয়াসকাওয়া ভেরিয়েবল ফ্রিকোয়েন্সি ইনভার্টার 380 - 480VAC 2450/2500RPM
CIMR-G7A25P5 বর্ণনা

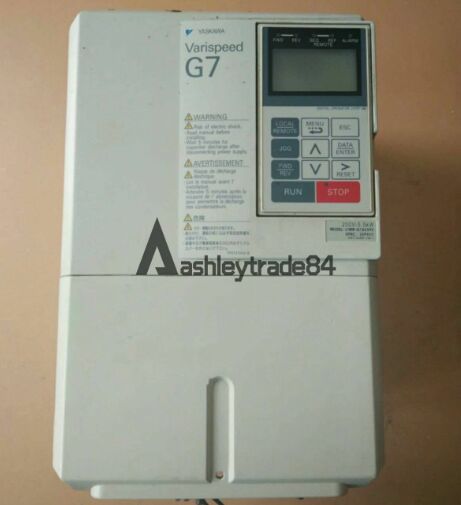

দ্যইয়াসকাওয়া সিআইএমআর-জি৭এ২৫পি৫একটি উচ্চ নির্ভরযোগ্য, সাধারণ উদ্দেশ্য ভেক্টর নিয়ন্ত্রণ এসি পরিবর্তনশীল ফ্রিকোয়েন্সি ড্রাইভ (VFD) আইকনিক Varispeed G7 সিরিজ থেকে। 200V শ্রেণীর তিন-ফেজ শক্তি সরবরাহের জন্য ডিজাইন করা,এই ড্রাইভ বিশেষভাবে জন্য রেট করা হয়5.5 কিলোওয়াট (7.5 এইচপি)এটি উন্নত ভেক্টর নিয়ন্ত্রণ প্রযুক্তি এবং 3-স্তরের পিডব্লিউএম আউটপুটকে একীভূত করে, ব্যতিক্রমী কম গতির টর্ক, সুনির্দিষ্ট গতি নিয়ন্ত্রণ এবং বৈদ্যুতিক গোলমাল হ্রাস করে।শক্তিশালী ওভারলোড ক্ষমতা সহ, বিস্তৃত সুরক্ষা প্রক্রিয়া এবং ব্যবহারকারী-বান্ধব অপারেশন, এটি স্থিতিশীল, দক্ষ মোটর নিয়ন্ত্রণের প্রয়োজন মধ্যম-ডুয়িং শিল্প অটোমেশন অ্যাপ্লিকেশনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
CIMR-G7A25P5মূল বৈশিষ্ট্য
- দ্বৈত ভেক্টর নিয়ন্ত্রণ মোড: ভি / এফ নিয়ন্ত্রণ, ওপেন-লুপ ভেক্টর নিয়ন্ত্রণ এবং বিভিন্ন অ্যাপ্লিকেশন প্রয়োজনের সাথে খাপ খাইয়ে নেওয়ার জন্য বন্ধ-লুপ ভেক্টর নিয়ন্ত্রণ সমর্থন করে।
- ৩ স্তরের পিডব্লিউএম প্রযুক্তি: মোটর সার্জ ভোল্টেজকে কমিয়ে দেয়, ইলেক্ট্রোম্যাগনেটিক ইন্টারফারেন্স (ইএমআই) হ্রাস করে এবং মোটর উইন্ডিং এবং বিয়ারিংয়ের জীবনকাল বাড়ায়।
- শক্তিশালী ওভারলোড ক্ষমতা: হ্যান্ডল৬০ সেকেন্ডের জন্য ১৫০% ওভারলোড(ভারী কাজ অপারেশন) এবং২০০% ওভারলোড ০.৫ সেকেন্ড(পিক লোড), যা চাহিদাপূর্ণ পরিস্থিতিতে নির্ভরযোগ্যতা নিশ্চিত করে।
- বিস্তৃত ফ্রিকোয়েন্সি রেঞ্জ: আউটপুট ফ্রিকোয়েন্সি 0.01 Hz থেকে 400 Hz পর্যন্ত সামঞ্জস্যযোগ্য, নিম্ন গতির নির্ভুলতা নিয়ন্ত্রণ এবং উচ্চ গতির অ্যাপ্লিকেশন উভয়ের জন্য উপযুক্ত।
- অন্তর্নির্মিত পিআইডি নিয়ামক: প্রবাহ, চাপ, তাপমাত্রা, বা টেনশন স্বয়ংক্রিয় নিয়ন্ত্রণের জন্য ইন্টিগ্রেটেড প্রক্রিয়া নিয়ন্ত্রণ ফাংশন, পাম্প, ফ্যান, এবং প্রক্রিয়া নিয়ন্ত্রণ সিস্টেমের জন্য আদর্শ।
- পাওয়ার লস রাইড-থ্রু: উচ্চ গতির অনুসন্ধান এবং স্বয়ংক্রিয় পুনরায় চালু ফাংশন ক্ষণস্থায়ী বিদ্যুৎ বিচ্ছিন্নতার পরে নির্বিঘ্নে পুনরুদ্ধার সক্ষম করে, উত্পাদন বন্ধের সময় হ্রাস করে।
- ব্যাপক সুরক্ষা: অতিরিক্ত বর্তমান, অতিরিক্ত ভোল্টেজ, কম ভোল্টেজ, অতিরিক্ত উত্তাপ, ইনপুট / আউটপুট ফেজ ক্ষতি, মোটর ওভারলোড এবং স্টল প্রতিরোধের সুরক্ষা দিয়ে সজ্জিত।
- নেটওয়ার্ক সামঞ্জস্যতা: শিল্প নিয়ন্ত্রণ নেটওয়ার্কগুলিতে সহজ সংহতকরণের জন্য আরএস-৪৮৫ যোগাযোগ সমর্থন করে; সম্প্রসারিত সংযোগের জন্য বিকল্প ফিল্ডবাস মডিউল উপলব্ধ।
- ব্যবহারকারী-বান্ধব ইন্টারফেস: 5 লাইন ব্যাকলাইট এলসিডি কীপ্যাড প্যারামিটার কপি / ব্যাকআপ কার্যকারিতা সহ, সুবিধাজনক অপারেশন এবং রক্ষণাবেক্ষণের জন্য একাধিক ভাষা সমর্থন করে।
- শক্তি সঞ্চয়কারী নকশা: বিশেষ করে পাম্প এবং ফ্যানের মতো ভেরিয়েবল লোড অ্যাপ্লিকেশনগুলিতে শক্তি খরচ কমাতে মোটর উত্তেজনার বর্তমানকে অনুকূল করে তোলে।
CIMR-G7A25P5উপকরণ ও অ্যাপ্লিকেশন
উপাদান
- আবাসন: কাঠামোগত অনমনীয়তা এবং স্থায়িত্ব নিশ্চিত করার জন্য অ্যান্টি-জারা এবং অ্যান্টি-স্ট্যাটিক লেপ সহ ভারী-শক্তিযুক্ত ঠান্ডা-গোলানো ইস্পাত চ্যাসি।
- পাওয়ার উপাদান: উচ্চ-কার্যকারিতা IGBT পাওয়ার মডিউল (ইনসুলেটেড গেট বাইপোলার ট্রানজিস্টর) দক্ষ শক্তি রূপান্তর এবং দীর্ঘ সেবা জীবন জন্য।
- অভ্যন্তরীণ পিসিবি: উচ্চ তাপমাত্রা প্রতিরোধী FR-4 গ্লাস ইপোক্সি সার্কিট বোর্ড, ধুলো, আর্দ্রতা এবং বৈদ্যুতিক হস্তক্ষেপের বিরুদ্ধে রক্ষা করে।
- কুলিং সিস্টেম: একটি তাপমাত্রা নিয়ন্ত্রিত, দীর্ঘ জীবনের ডিসি ফ্যান দিয়ে জোরপূর্বক বায়ু শীতল, এমনকি উচ্চ তাপমাত্রা পরিবেশে স্থিতিশীল অপারেশন নিশ্চিত করে।
- টার্মিনাল: নাইকেলযুক্ত তামার স্ক্রু টার্মিনাল, শক্তি এবং নিয়ন্ত্রণ তারের জন্য নিরাপদ, কম প্রতিরোধের সংযোগ প্রদান করে।
- অভ্যন্তরীণ উপাদান: শিল্প-গ্রেডের ইলেক্ট্রোলাইটিক ক্যাপাসিটর, রিঅ্যাক্টর এবং অপ্টোক্যাপলার, কঠোর শিল্পের অবস্থার মধ্যে নির্ভরযোগ্য কর্মক্ষমতা নিশ্চিত করে।
সাধারণ অ্যাপ্লিকেশন
- পাম্প ও ফ্যান: HVAC সিস্টেম, জল চিকিত্সা উদ্ভিদ, বায়ুচলাচল সিস্টেম, এবং শিল্প blowers জন্য শক্তি দক্ষ নিয়ন্ত্রণ।
- উপাদান হ্যান্ডলিং: কনভেয়র, মিক্সার, ক্রাশার এবং অটোমেটেড স্টোরেজ/রিট্রিভাল সিস্টেম (এএস/আরএস) যা স্থিতিশীল গতি নিয়ন্ত্রণের প্রয়োজন।
- যন্ত্রপাতি: স্পিন্ডল এবং ফিড অক্ষ নিয়ন্ত্রণ টার্ন, ফ্রাইং মেশিন, গ্রাইন্ডার এবং মেশিনিং সেন্টারগুলির জন্য।
- প্যাকেজিং ও মুদ্রণ: ফর্ম-ফিল-সিলিং মেশিন, লেবেলিং সরঞ্জাম, এবং মুদ্রণযন্ত্র যা সঠিক গতি এবং টেনশন নিয়ন্ত্রণ প্রয়োজন।
- টেক্সটাইল ও রাবার যন্ত্রপাতি: স্পিনিং মেশিন, এক্সট্রুডার এবং ক্যালেন্ডার, যেখানে ধারাবাহিক গতি নিয়ন্ত্রণ অত্যন্ত গুরুত্বপূর্ণ।
- খাদ্য ও পানীয় প্রক্রিয়াকরণ: মিশ্রণকারী, মিশ্রণকারী এবং প্রক্রিয়াকরণ লাইন, স্বাস্থ্যকর এবং দক্ষ অপারেশন নিশ্চিত করে।
- সাধারণ শিল্প সরঞ্জাম: কম্প্রেসার, ছোট ইনজেকশন মোল্ডিং মেশিন, এবং অন্যান্য মাঝারি দায়িত্বের যন্ত্রপাতি যা পরিবর্তনশীল গতি নিয়ন্ত্রণ প্রয়োজন।
CIMR-G7A25P5গুরুত্বপূর্ণ পরামিতি
| প্যারামিটার |
স্পেসিফিকেশন |
| পার্ট নম্বর |
CIMR-G7A25P5 |
| ব্র্যান্ড |
ইয়াসকাওয়া ইলেকট্রিক |
| সিরিজ |
ভ্যারিস্পিড জি৭ |
| ড্রাইভের ধরন |
৩ ফেজ এসি ভেরিয়েবল ফ্রিকোয়েন্সি ড্রাইভ (ভিএফডি) |
| প্রযোজ্য মোটর ক্যাটাগরি |
5.5 কিলোওয়াট (7.5 এইচপি) |
| ইনপুট ভোল্টেজ |
৩ ফেজ এসি ২০০-২৪০ ভোল্ট, ৫০/৬০ হার্জ |
| ইনপুট বর্তমান |
২৬ এ |
| নামমাত্র আউটপুট ক্ষমতা |
11.5 কেভিএ |
| নামমাত্র আউটপুট বর্তমান |
২২ এ |
| আউটপুট ভোল্টেজ |
3-ফেজ এসি 0 ~ ইনপুট ভোল্টেজ (নিয়মিত) |
| আউটপুট ফ্রিকোয়েন্সি রেঞ্জ |
0.01 ~ 400 হার্জ |
| নিয়ন্ত্রণ পদ্ধতি |
ভি/এফ কন্ট্রোল, ওপেন লুপ ভেক্টর কন্ট্রোল, ক্লোজ লুপ ভেক্টর কন্ট্রোল |
| অতিরিক্ত লোড ক্ষমতা |
৬০ সেকেন্ডে ১৫০%; ০.৫ সেকেন্ডে ২০০% |
| ক্যারিয়ার ফ্রিকোয়েন্সি |
0.7 ~ 15 kHz (প্রোগ্রামযোগ্য) |
| ঠান্ডা করার পদ্ধতি |
জোরপূর্বক বায়ু শীতল (তাপমাত্রা নিয়ন্ত্রিত ফ্যান) |
| সুরক্ষা কাঠামো |
IP00 (খোলা চ্যাসি) |
| অপারেটিং তাপমাত্রা |
-১০°সি ~ +৪০°সি (খোলা চ্যাসি) |
| সংরক্ষণ তাপমাত্রা |
-২০°সি ~ +৬৫°সি |
| অপারেটিং আর্দ্রতা |
≤ ৯৫% RH (অ-কন্ডেনসিং) |
| মাত্রা (W × H × D) |
প্রায় 160 × 320 × 210 মিমি |
| ওজন |
প্রায় ৭.০ কেজি |
| সার্টিফিকেশন |
UL, CUL, CE, RoHS |
| পণ্যের অবস্থা |
উত্তরাধিকার / বন্ধ (Yaskawa GA700 সিরিজ দ্বারা প্রতিস্থাপিত) |
