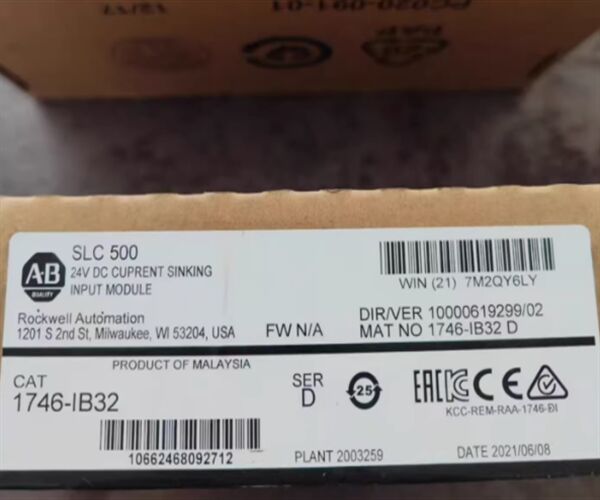

1746-IB32 অ্যালেন-ব্র্যাডলি ডিসি ডিজিটাল ইনপুট মডিউল
১৭৪৬-আইবি৩২ এর বর্ণনা
অ্যালেন-ব্র্যাডলি ১৭৪৬-আইবি৩২ একটি এসএলসি ৫০০ ডিস্ক্রিট ইনপুট মডিউল। এই মডিউলটি ২৪ ভিডিসি নামমাত্র ভোল্টেজ এবং ১৫-৩০ ভি ডিসি @ ৫০ ° সি (122 ° ফারেনহাইট) বা ১৫-২৬ এর ভোল্টেজ পরিসরে কাজ করে।4V DC @ 60 °C (140 °F)এই মডিউলটি সাধারণত সুইচ, সেন্সর, অক্জিলিয়ারি পরিচিতি এবং অন্যান্য বাইনারি বা ON / OFF ডিভাইসগুলির মতো বৈদ্যুতিক ডিভাইসগুলির ইন্টারফেস করতে ব্যবহৃত হয়।এই মডিউল পর্যন্ত ত্রিশ-দুই (32) ইনপুট সংকেত এমবেডেড 32 ইনপুট মডিউল চ্যানেলের মাধ্যমে তারযুক্ত করা যেতে পারে.
এটি যে কোনও এসএলসি 500 প্রসেসর, আদর্শভাবে এসএলসি 500 মডুলার স্টাইল হার্ডওয়্যারের সাথে ব্যবহারের জন্য সামঞ্জস্যপূর্ণ। এটি স্থানীয়ভাবে ইনস্টল করা সমর্থন করে,কন্ট্রোলার বা একটি সম্প্রসারণ I/O র্যাক বা একটি SLC 500 যোগাযোগ অ্যাডাপ্টার বরাবর একটি দূরবর্তী I/O চ্যাসিএটি সরাসরি 1746 চ্যাসির যে কোন উপলব্ধ স্লটে ইনস্টল করা যায়, SLC 500 নিয়ামকের জন্য সংরক্ষিত স্লট 1 ব্যতীত।
১৭৪৬-আইবি৩২ এর ব্যাকপ্লেইন বর্তমান ৫ ভিডিসিতে ৫০ এমএ, সর্বোচ্চ অফ-স্টেট ইনপুট ভোল্টেজ ৫ ভিডিসি, নামমাত্র ইনপুট বর্তমান ৫.১ এমএ @ ২৪ ভি ডিসি, সর্বোচ্চ অফ-স্টেট ইনপুট বর্তমান ১।5 এমএ, অন থেকে অফ এবং অফ থেকে অন সিগন্যালের পরিবর্তনের জন্য 8 এমএসের একটি সাধারণ সংকেত বিলম্বের সাথে.
মডিউলটি ইনস্টল করার সময়, নিশ্চিত করুন যে চ্যাসি থেকে শক্তি সরানো হয়েছে কারণ এই মডিউলটি পাওয়ারের অধীনে অপসারণ এবং সন্নিবেশ (আরআইইউপি) সমর্থন করে না।এটি একটি অপসারণযোগ্য টার্মিনাল ব্লকের সাথে আসে যা মডিউলে দূরবর্তী ওয়্যারিংয়ের পাশাপাশি সহজতর রক্ষণাবেক্ষণের অনুমতি দেয় কারণ আরটিবি একই ধরণের অন্য মডিউলে সন্নিবেশের অনুমতি দেয়.
১৭৪৬-আইবি৩২ ব্যাকপ্লেন এবং আই/ও এর মধ্যে ১৫০০ ভোল্ট এসি এ ৬০ সেকেন্ডের জন্য পরীক্ষিত ব্যাকপ্লেন থেকে বিচ্ছিন্নতা প্রদান করে এবং এটিতে ১৫০০ ভোল্ট এসি ডাইলেক্ট্রিক প্রতিরোধ রয়েছে।তার সার্কিট জুড়ে সর্বনিম্ন ভোল্টেজ চালু অবস্থায় 15.0 ভোল্ট ডিসি এবং এর অফ অবস্থায়, এটির সর্বাধিক ভোল্টেজ ড্রপ 5.0 ভোল্ট ডিসি এবং সর্বাধিক ফুটো বর্তমান 1.5 এমএ।1746-IB32 মডিউলটি অন এবং অফ মোডে তার ইনপুট জুড়ে 3ms এর সর্বাধিক সংকেত বিলম্বের সময় রয়েছে এবং এটির মোট নামমাত্র ইনপুট বর্তমান 5.১ এমএ ২৪ ভোল্ট ডিসি নামমাত্র ভোল্টেজে। The 1746-IB32 has an operating temperature bracket between 0 and 60 degrees Celsius (32 and 140 degrees Celsius) at 5 to 95% non-condensing humidity and it has an operational vibrational withstand of 1G at 5 to 200 Hertz and a shock rating of 30G.
১৭৪৬-আইবি৩২-এর জন্য প্রযুক্তিগত বিবরণ
| নির্মাতা |
অ্যালান ব্র্যাডলি |
| শ্রেণী |
পিএলসি |
| প্রোডাক্ট লাইন |
SLC 500 |
| পার্ট নম্বর |
১৭৪৬-আইবি৩২ |
| জিটিআইএন |
10662468092712 |
| ওজন |
0.38 পাউন্ড (0.17 কেজি) |
| মডিউল প্রকার |
ডিজিটাল ডিসি ইনপুট মডিউল |
| ইনপুট সংখ্যা |
ত্রিশটি (32) ইনপুট |
| ইনপুট ভোল্টেজ |
24VDC |
| অপারেটিং ভোল্টেজ রেঞ্জ |
১৫ থেকে ৩০ ভোল্ট ডিসি ৫০ ডিগ্রি সেলসিয়াসে; ১৫ থেকে ২৬.৪ ভোল্ট ডিসি ৬০ ডিগ্রি সেলসিয়াসে। |
| ইনপুট বিলম্ব সময়, বন্ধ থেকে চালু |
৩ এমএস |
| প্রতি চ্যানেলে পাওয়ার ডিসিপেশন |
0.২০ ওয়াট |
| মডিউল প্রতি পাওয়ার ডিসিপেশন |
6.৬৫ ওয়াট |
| ব্যাকপ্লেন বর্তমান 24 ভোল্ট |
0 mA |
| 5 ভোল্টের ব্যাকপ্লেনে বর্তমান |
0.০৫ এ |
| ভোল্টেজ রেঞ্জ |
১৫-৩০ ভোল্ট ডিসি সিঙ্ক |
| ইনপুট |
32 |
| ব্যাকপ্লেন বর্তমান (5 ভোল্ট ডিসি) |
১০৩ মিলিঅ্যাম্পিয়ার |
| সিগন্যাল বিলম্ব |
৩ মিলিসেকেন্ড |
| অফ স্টেট কারেন্ট |
১ মিলিঅ্যাম্পার |
| অ্যাপ্লিকেশন |
সাধারণ উদ্দেশ্য ডিসি ইনপুট |
| I/O সংযোগ |
১৭৪৬-এইচটি এবং ১৭৪৬-এইচসিএ |
| পদক্ষেপ প্রতিক্রিয়া |
১০০ মিলিসেকেন্ড ভিতরে, ২.৫ মিলিসেকেন্ড বাইরে |
| শক রেটিং |
৩০ জি |
| ইউপিসি |
10662468092712 |
অ্যালেন-ব্র্যাডলি ১৭৪৬-আইবি৩২ একটি এসএলসি ৫০০ ইনপুট মডিউল। এটি একটি ২৪ ভিডিসি ডুবে যাওয়া ইনপুট মডিউল যা ত্রিশ-দুই (32) ডুবে যাওয়া ইনপুট চ্যানেল বৈশিষ্ট্যযুক্ত, ১৫-৩০ ভিডিসি থেকে ৫০ ডিগ্রি পর্যন্ত সংকেত ভোল্টেজ পরিসীমা গ্রহণ করে।সেলসিয়াস এবং 15-26.4VDC 60 ডিগ্রি সেলসিয়াস এ। এটি উভয় পরিবর্তনের জন্য 3 এমএস সংকেত বিলম্বের সাথে 0.05 এ এর ব্যাকপ্লেন বর্তমান খরচ করে।
