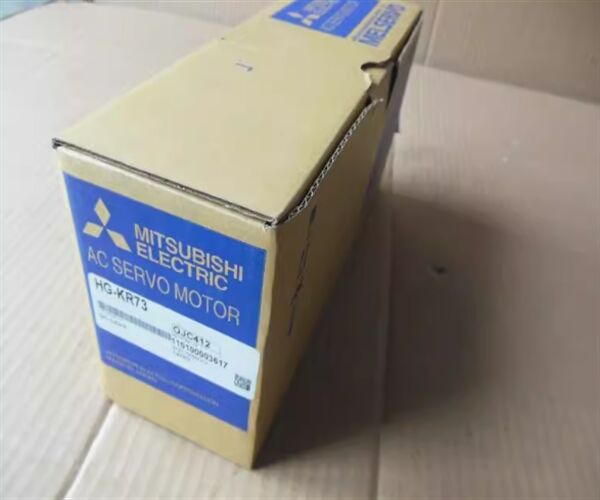

HG-KR73B Mitsubishi ইলেকট্রিক HG-KR রোটারি সার্ভো মোটর

নির্মাতা: মিটসুবিশি ইলেকট্রিক

পণ্য নংঃ HG-KR73B

পণ্যের ধরনঃ HG-KR রোটারি সার্ভো মোটর

ইনার্সিয়া/ক্যাপাসিটি: HG-KR = কম ইনার্সিয়া, ছোট ক্ষমতা

নামমাত্র আউটপুট [কিলোওয়াট]: ৭ = ০।75

নামমাত্র গতি [r/min]: 3 = 3000

ইলেক্ট্রোম্যাগনেটিক ব্রেক: B = ইনস্টল করা

কমান্ড ইন্টারফেসঃ সিসি-লিংক আইই ফিল্ড নেটওয়ার্ক ইন্টারফেস, এসএসসিএনইটি / এইচ ইন্টারফেস, 2-অক্ষ সমন্বিত এসএসসিএনইটি / এইচ ইন্টারফেস সাধারণ উদ্দেশ্য ইন্টারফেস

ভোল্টেজ ক্লাসঃ ২০০ ভোল্ট

রোটারি সার্ভো মোটরের নামঃ HG-KR73B

সংশ্লিষ্ট সার্ভো এম্প্লিফায়ারCC-Link IE, ফিল্ড নেটওয়ার্ক, ইন্টারফেসঃ MR-J4-70GF, MR-J4-70GF-RJ, MR-J4-70B-RJ010

SSCNET / H, ইন্টারফেসঃ MR-J4-70B, MR-J4-70B-RJ

২-অক্ষ সমন্বিত SSCNET / H ইন্টারফেসঃ MR-J4W2-77B, MR-J4W2-1010B

৩ অক্ষ সমন্বিত এসএসসিএনইটি / এইচ ইন্টারফেস: -

সাধারণ ব্যবহারের ইন্টারফেসঃ MR-J4-70A, MR-J4-70A-RJ

পাওয়ার সাপ্লাই ক্যাপাসিটি * 1[কেভিএ]: ১।3

ক্রমাগত বৈশিষ্ট্য নামমাত্র আউটপুট [কেডব্লিউ]: ০।75

নামমাত্র টর্ক (নোট ৩) [N · m] : ২.4

সর্বাধিক টর্ক [N · m]: ৮।4

ইঞ্জিনের ঘোষিত ঘূর্ণন গতি [R / min]: 3000

সর্বাধিক ঘূর্ণন গতি [R / min]: 6000

অবিলম্বে অনুমোদিত ঘূর্ণন গতি [R / min]: 6900

ক্রমাগত নামমাত্র টর্চের সময় পাওয়ার রেট [কেডব্লিউ/সেকেন্ড]: ৪১।6

নামমাত্র স্রোত [A]: ৪।8

সর্বাধিক স্রোত [A]: ১৭

পুনরুদ্ধারযোগ্য ব্রেকিং ফ্রিকোয়েন্সি * 2 MR-J4- [সময় / মিনিট]: 157

MR-J4W_- [সময় / মিনিট]: 393

ইনার্শিয়ার মুহূর্ত J [× 10 -4Kg · M 2 ]: 1.37

সুপারিশকৃত লোড ইনার্টি মোমন্ট অনুপাত (নোট ১): ১৭ গুণ বা তার কম

গতি এবং অবস্থান ডিটেক্টরঃ পরম অবস্থান ইনক্রিমেন্টাল শেয়ার করা 22-বিট এনকোডার (রেজোলিউশন প্রতি ঘূর্ণন সার্ভো মোটর 1: 4194304 ধপধপ / rev)

তেল সিলিংঃ নেই (তেল সিলিং সহ সার্ভো মোটরও পাওয়া যায়) (HG-KR_J)

তাপীয় শ্রেণিঃ 130 (বি)

নির্মাণ : সমস্ত বন্ধ স্ব-কোল্ড (সুরক্ষা রেটিংঃ IP65) (নোট ২)

পরিবেশগত অবস্থা * 3পরিবেশে তাপমাত্রাঃ অপারেশনঃ 0 ° C ~ 40 ° C (কোন হিমায়ন নেই), সঞ্চয়স্থানঃ -15 ° C ~ 70 ° C (কোন হিমায়ন নেই)

পরিবেশে আর্দ্রতাঃ অপারেশনঃ 80% RH বা তার কম (অ-কন্ডেনসিং), স্টোরেজঃ 90% RH বা তার কম (অ-কন্ডেনসিং)

বায়ুমণ্ডলঃ ঘরের ভিতরে (সরাসরি সূর্যের আলো নেই), ক্ষয়কারী গ্যাস, জ্বলনযোগ্য গ্যাস, তেল কুয়াশা, ধুলো এবং ময়লা নেই

উচ্চতাঃ সমুদ্রপৃষ্ঠ থেকে ২০০০ মিটার বা তার কম

কম্পন প্রতিরোধের * ৪ঃ এক্সঃ ৪৯ মি / সেকেন্ড ২ঃ ওয়াইঃ ৪৯ মি / সেকেন্ড ২

কম্পন শ্রেণিঃ V10 * 6

বিদেশী সম্মতিঃ আন্তর্জাতিক মান এবং আইনগুলির সাথে সংশ্লিষ্টতা, স্ট্যান্ডার্ড সম্মতি পাতাটি দেখুন।

অনুমোদিত লোডের অক্ষ * 5চব্বিশ

রেডিয়াল [N]: 392

থ্রাস্ট [N]: ১৪৭

ওজনঃ ৩.৮ কেজি

শিপিং ওজনঃ ৫ কেজি
