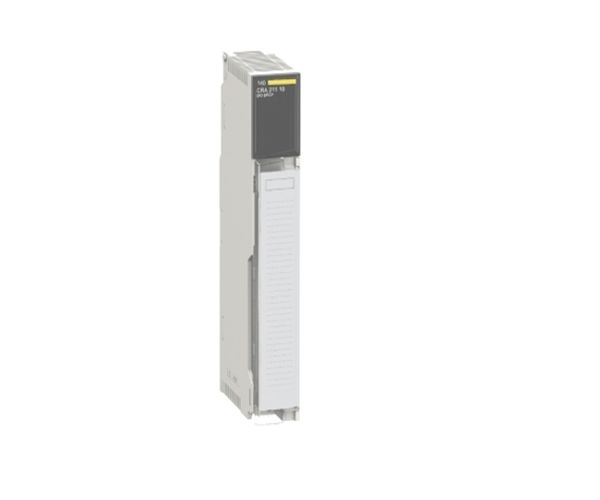

140CRA21110 মোডিকন পাওয়ার সাপ্লাই মডিউল, ডিআইও আই/ও ড্রপ মোডবাস প্লাস

এসঅনুরূপ পণ্য

140EHC10500C 140EHC20200 140EHC20200C 140ERT85400

140ERT85410 140ESI06200 140ESI06210 140ESI06210C

140HLI34000 140HLI34000C 140MMB10200 140MMB10400

140MMD10200 140MMD10400 140MSB10100 140MSC10100

140MSX10100 140NHP81100 140NOA61100 140NOA61110

140NOE21100 140NOE21100C 140NOE25100 140NOE25100C

140NOE31100 140NOE31100C 140NOE35100 140NOE35100C

140NOE51100 140NOE51100C 140NOE55100 140NOE55100C

140NOL91100 140NOL91110 140NOL91120 140NOM21100

এই ডকুমেন্টেশনে প্রদত্ত তথ্যে এখানে থাকা পণ্যগুলির কার্যকারিতার সাধারণ বিবরণ এবং/অথবা প্রযুক্তিগত বৈশিষ্ট্য রয়েছে। এই ডকুমেন্টেশনটি নির্দিষ্ট ব্যবহারকারীর অ্যাপ্লিকেশনের জন্য এই পণ্যগুলির উপযুক্ততা বা নির্ভরযোগ্যতা নির্ধারণের জন্য একটি বিকল্প হিসাবে উদ্দেশ্যে নয় এবং ব্যবহার করা হবে না। প্রাসঙ্গিক নির্দিষ্ট প্রয়োগ বা ব্যবহারের ক্ষেত্রে পণ্যগুলির যথাযথ এবং সম্পূর্ণ ঝুঁকি বিশ্লেষণ, মূল্যায়ন এবং পরীক্ষা করা এই জাতীয় কোনও ব্যবহারকারী বা সংহতকারীর কর্তব্য। এখানে থাকা তথ্যের অপব্যবহারের জন্য স্নাইডার ইলেকট্রিক বা এর কোনো সহযোগী বা সহায়ক সংস্থা দায়ী বা দায়ী থাকবে না। আপনার যদি উন্নতি বা সংশোধনের জন্য কোনো পরামর্শ থাকে বা এই প্রকাশনায় ত্রুটি খুঁজে পান, তাহলে অনুগ্রহ করে আমাদের জানান। স্নাইডার ইলেকট্রিকের স্পষ্ট লিখিত অনুমতি ব্যতীত ফটোকপি সহ ইলেকট্রনিক বা যান্ত্রিকভাবে এই নথির কোনো অংশ কোনো আকারে বা কোনো উপায়ে পুনরুত্পাদন করা যাবে না।

এই পণ্যটি ইনস্টল এবং ব্যবহার করার সময় সমস্ত প্রাসঙ্গিক রাষ্ট্রীয়, আঞ্চলিক এবং স্থানীয় নিরাপত্তা প্রবিধান অবশ্যই পালন করা উচিত। নিরাপত্তার কারণে এবং নথিভুক্ত সিস্টেম ডেটার সাথে সম্মতি নিশ্চিত করতে সাহায্য করার জন্য, শুধুমাত্র প্রস্তুতকারকের উপাদানগুলির মেরামত করা উচিত।

প্রযুক্তিগত নিরাপত্তা প্রয়োজনীয়তা সহ অ্যাপ্লিকেশনগুলির জন্য ডিভাইসগুলি ব্যবহার করা হলে, প্রাসঙ্গিক নির্দেশাবলী অনুসরণ করা আবশ্যক৷

আমাদের হার্ডওয়্যার পণ্যগুলির সাথে স্নাইডার ইলেকট্রিক সফ্টওয়্যার বা অনুমোদিত সফ্টওয়্যার ব্যবহার করতে ব্যর্থ হলে আঘাত, ক্ষতি বা অনুপযুক্ত অপারেটিং ফলাফল হতে পারে। এই তথ্য পর্যবেক্ষণ করতে ব্যর্থতার ফলে আঘাত বা সরঞ্জামের ক্ষতি হতে পারে। © 2012 স্নাইডার ইলেকট্রিক। সর্বস্বত্ব সংরক্ষিত

নোটিশ

এই নির্দেশাবলী সাবধানে পড়ুন, এবং ডিভাইসটি ইনস্টল, পরিচালনা বা রক্ষণাবেক্ষণ করার চেষ্টা করার আগে ডিভাইসটির সাথে পরিচিত হওয়ার জন্য সরঞ্জামগুলি দেখুন। নিম্নলিখিত বিশেষ বার্তাগুলি এই ডকুমেন্টেশন জুড়ে বা সরঞ্জামগুলিতে সম্ভাব্য বিপদ সম্পর্কে সতর্ক করার জন্য বা একটি পদ্ধতিকে স্পষ্ট বা সরল করে এমন তথ্যের প্রতি দৃষ্টি আকর্ষণ করতে প্রদর্শিত হতে পারে।

ওভারভিউ

আপনি কোথায় এবং কখন 140 NRP 954 0• ফাইবার অপটিক রিপিটার মডিউলগুলি ব্যবহার করতে পারেন তা বোঝার জন্য এই অধ্যায়টি আপনাকে সাধারণ তথ্য দেবে। 140 NRP 954 0• ফাইবার অপটিক রিপিটার মডিউলগুলি একটি RIO নেটওয়ার্কে ঢোকানো যেতে পারে। ফাইবার অপটিক রিপিটারের 2টি মডেল রয়েছে প্রতিটি এক ধরনের ফাইবার অপটিক কেবল সমর্থন করে: 140 NRP 954 00 মাল্টিমোড অপটিক্যাল ফাইবার কেবল সমর্থন করে।  140 NRP 954 01C একক-মোড অপটিক্যাল ফাইবার কেবল সমর্থন করে।

RIO নেটওয়ার্ক

মোডিকন কোয়ান্টাম RIO নেটওয়ার্ক হল একটি উচ্চ গতির (1.544 Mbit/s) লোকাল এরিয়া নেটওয়ার্ক (LAN) কোঅক্সিয়াল ক্যাবল ব্যবহার করে। RIO নেটওয়ার্ক একটি PLC এবং স্থানীয় এলাকায় ছড়িয়ে থাকা এক বা একাধিক ড্রপ I/O মডিউলের মধ্যে যোগাযোগ সমর্থন করে, যেমন, উৎপাদন বা প্রক্রিয়াকরণ সুবিধা। RIO নেটওয়ার্কগুলির জন্য ব্যবহার করা যেতে পারে এমন অনেকগুলি সম্ভাব্য নেটিভ টপোলজি রয়েছে:  লিনিয়ার কেবল টপোলজিস (রিও কোএক্সিয়াল কেবল নেটওয়ার্ক সম্পর্কে তথ্যের জন্য রিমোট I/O কেবল সিস্টেম প্ল্যানিং এবং ইনস্টলেশন গাইড দেখুন।):  স্ট্যান্ডার্ড একক-কেবল RIO কেবল সিস্টেম  রিডান্ড্যান্ট রিও ক্যাবল সিস্টেম  রিডান্ড্যান্ট রিও ক্যাবল সিস্টেম cby এবং Stabled টপোলজিস (হট স্ট্যান্ডবাই কোএক্সিয়াল ক্যাবল নেটওয়ার্ক সম্পর্কে তথ্যের জন্য মোডিকন কোয়ান্টাম হট স্ট্যান্ডবাই সিস্টেম ব্যবহারকারীর ম্যানুয়াল দেখুন।):  একক-কেবল হট স্ট্যান্ডবাই সিস্টেম  অপ্রয়োজনীয় হট স্ট্যান্ডবাই কেবল সিস্টেম একটি RIO তারের সিস্টেমের মৌলিক স্থাপত্য নিম্নরূপ: RIO এর একটি প্রক্রিয়াটিকে বলা হয়  নেটওয়ার্কের প্রধান (রৈখিক) বা দুটি (দ্বৈত বা অপ্রয়োজনীয়) ট্রাঙ্ক কেবল(গুলি) ট্যাপগুলি ট্রাঙ্ক কেবলের দৈর্ঘ্য বরাবর ইনস্টল করা হয় এবং একটি ড্রপ কেবল একটি ট্যাপ থেকে একটি ড্রপ অ্যাডাপ্টারে চলে। 75 Ω ট্রাঙ্ক টার্মিনেটর সহ নেটওয়ার্ক জুড়ে একটি সঠিক প্রতিবন্ধকতা ম্যাচ বজায় রাখা হয়।

নিম্নলিখিত চিত্রটি একটি স্ট্যান্ডার্ড একক-কেবল RIO সিস্টেমের ভিত্তি দেখায়:

অংশ সংখ্যা সারণী (পৃষ্ঠা 22 দেখুন) মৌলিক উপাদানগুলির জন্য রেফারেন্স দেয় যা RIO টপোলজিতে ব্যবহার করা যেতে পারে।

140 NRP 954 0• ফাইবার অপটিক রিপিটার সন্নিবেশ
একটি RIO নেটওয়ার্কে ফাইবার অপটিক তারের সন্নিবেশ অনুমতি দেয়:
l RIO নেটওয়ার্কের মোট দৈর্ঘ্য প্রসারিত করুন, যেমন, RIO ড্রপ দূরবর্তী স্থানে
কোঅক্সিয়াল ক্যাবল সিস্টেমের ক্ষয় সীমা অতিক্রম না করে একটি কারখানার ব্লক।
l উল্লেখযোগ্যভাবে ইনস্টলেশনের শব্দ অনাক্রম্যতা বৈশিষ্ট্য উন্নত.
আমি এমন টপোলজি তৈরি করি যা একটি সমাক্ষ তারের সাথে সঠিকভাবে কাজ করতে পারে না।
l দূরবর্তী গ্রাউন্ডিং সমস্যাগুলি সমাধান করি, যেমন, যখন বিভিন্ন গ্রাউন্ড রেফারেন্স ব্যবহার করা বাধ্যতামূলক, যেমন, দুটি বিল্ডিংয়ের মধ্যে।
উপরে তালিকাভুক্ত সাধারণ অ্যাপ্লিকেশন ছাড়াও:
l একটি বিদ্যমান RIO নেটওয়ার্কে 140 NRP 954 00 ফাইবার অপটিক রিপিটার সন্নিবেশ করান যা ইতিমধ্যে 490NRP954 ফাইবার অপটিক রিপিটার ব্যবহার করে অতিরিক্ত পালস প্রস্থ বিকৃতি (বা জিটার) ছাড়াই RIO নেটওয়ার্ককে প্রসারিত করতে দেয়।
490NRP954 ফাইবার অপটিক রিপিটার হল একটি মাল্টিমোড ফাইবার অপটিক রিপিটার। 490NRP954-এর বিস্তারিত জানার জন্য Modicon ফাইবার অপটিক রিপিটারের ব্যবহারকারী নির্দেশিকা পড়ুন।

একটি ড্রপ কেবলে ফাইবার অপটিক রিপিটারের সন্নিবেশ নিম্নলিখিত চিত্রটি একটি দীর্ঘ ড্রপ কেবল ব্যবহার করে ট্রাঙ্ক তারের সাথে সংযুক্ত দ্বিতীয় RIO ড্রপ সহ একটি RIO নেটওয়ার্ক দেখায়:

একটি দীর্ঘ ড্রপ তারের ক্ষেত্রে মনোযোগ, শব্দ এবং/অথবা দূরবর্তী স্থল এড়াতে, ফাইবার অপটিক রিপিটার ইনস্টল করা কার্যকর হতে পারে।

আবেদনের উদাহরণ

নিম্নলিখিত উদাহরণটি আপনাকে একটি অপ্রয়োজনীয় বাস টপোলজি এবং পাওয়ার সাপ্লাই (AC এবং DC) এ ঢোকানো একটি উচ্চ নির্ণয় করা র্যাকের আর্কিটেকচার দেখাবে। এই আর্কিটেকচারটি কোন প্রাপ্যতা হারিয়েছে তা দূর থেকে সতর্ক ও ব্যাখ্যা করতে দেয় (বিদ্যুৎ সরবরাহ, ফাইবার অপটিক কেবল...):

1 ট্রাঙ্ক তারের
2 ড্রপ তারের
3 ট্রাঙ্ক টার্মিনেটর দিয়ে আলতো চাপুন৷
4 2 জোড়া ফাইবার অপটিক কেবল
P/S 140 CPS 124 00 এবং 140 CPS 224 00 অপ্রয়োজনীয় পাওয়ার সাপ্লাই মডিউল
NRP 140 NRP 954 0• ফাইবার অপটিক রিপিটার মডিউল
CRA 140 CRA 932 00 রিমোট I/O ড্রপ ডুয়াল চ্যানেল মডিউল
DDI 140 DDI 353 00 DC ইনপুট 24 Vdc মডিউল
140 NRP 954 0• ফাইবার অপটিক রিপিটারগুলি অপ্রয়োজনীয় ফাইবার লিঙ্কের (উদাহরণস্বরূপ একটি টানেলের) দৈর্ঘ্য বাড়ানোর জন্য একত্রে চেইন করা হয়। এর ডায়গনিস্টিক রিলে
অপ্রয়োজনীয় পাওয়ার সাপ্লাই (AC এবং DC) এবং NRP মডিউলগুলি DDI মডিউলের সাথে সংযুক্ত। DDI মডিউলে উপলব্ধ সমস্ত ডায়াগনস্টিক রিলে স্ট্যাটাস CRA মডিউলের মাধ্যমে RIO নেটওয়ার্কে প্রেরণ করা হয়।
দ্রষ্টব্য: এই উদাহরণে মডিউলগুলি একটি 6-স্লট কোয়ান্টাম ব্যাকপ্লেনে (140 XBP 006 00) বা তার বেশি ইনস্টল করা হয়েছে৷
অনুগ্রহ করে Modicon কোয়ান্টাম অটোমেশন সিরিজ হার্ডওয়্যার রেফারেন্স দেখুন
পাওয়ার সাপ্লাই, রিমোট আই/ও ড্রপ, ডিসি ইনপুট মডিউল এবং ব্যাকপ্লেন সম্পর্কে বিশদ বিবরণের জন্য গাইড।
