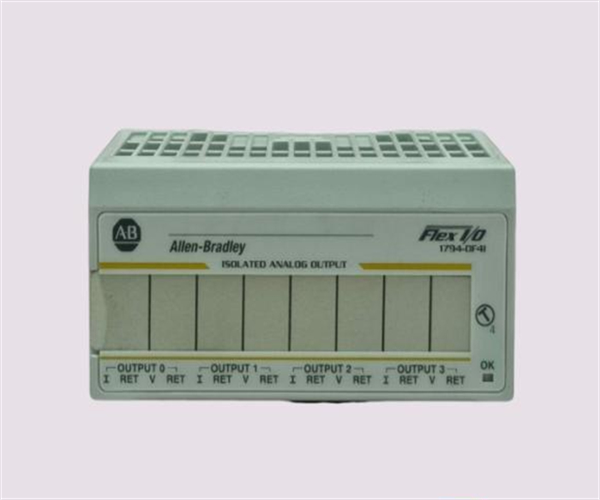

অ্যালেন-ব্র্যাডলি 1794-OF4I হল চারটি বিচ্ছিন্ন অ্যানালগ আউটপুট সহ একটি FLEX I / O অ্যানালগ মডিউল। এটি 1794-TBT, 1794-TB3, 1794-TB3TS, 1794-TB3S সহ বেশ কয়েকটি টার্মিনাল বেস ইউনিটের সাথে সামঞ্জস্যপূর্ণ,1794-TBNF, এবং 1794-টিবিএন। মডিউলটি একটি ডিআইএন রেল বা সরাসরি একটি প্যানেলে মাউন্ট করা যেতে পারে। এটিতে একটি খোলা বাক্স রয়েছে এবং এর মাত্রা 3.7 x 2.6 x 3.7 ইঞ্চি।

1794-OF4I মডিউলের জন্য বাহ্যিক ডিসি ভোল্টেজ পরিসীমা 19.2 থেকে 31.2 ভিডিসি, যার মধ্যে 5% এসি রিপল রয়েছে। মডিউলটির জন্য 24 ভিডিসিতে 210 এমএ এর একটি বাহ্যিক ডিসি পাওয়ার সাপ্লাই বর্তমানের প্রয়োজন।এটি এক সময়ে একটি একক চ্যানেলে 30 ভোল্ট বা 32 এমএ অবিচ্ছিন্ন সর্বোচ্চ ওভারলোড সমর্থন করে. মডিউলটি ভোল্টেজ আউটপুট উপর 3 mA এর সর্বাধিক বর্তমান লোড এবং 0 থেকে 750 ওহম ভোল্টেজ আউটপুট উপর প্রতিরোধী লোড পরিচালনা করতে পারে। এর আউটপুট বর্তমান পরিসীমা 4-20 mA এবং 0-20 mA,উভয়ই ব্যবহারকারীর দ্বারা কনফিগারযোগ্য. আউটপুট ভোল্টেজ ±10 ভি, ±5 ভি, 0-10 ভি, বা 0-5 ভি সেট করা যেতে পারে, এছাড়াও ব্যবহারকারী-কনফিগারযোগ্য। উভয় ভোল্টেজ এবং বর্তমান টার্মিনাল মডিউল সঠিকভাবে কনফিগার না হওয়া পর্যন্ত 0 আউটপুট থাকবে।

1794-OF4I এর সর্বাধিক শক্তি dissipation 31.2 VDC এ 4.7 W, এই ভোল্টেজে সর্বাধিক তাপ dissipation 16 BTU / ঘন্টা।মডিউলের বিচ্ছিন্নতা ভোল্টেজ ব্যবহৃত টার্মিনাল বেস ইউনিট উপর নির্ভর করে. এটি একটি 1794-টিবিএন বেস ইউনিটের সাথে সংযুক্ত হলে 250 ভি অবিচ্ছিন্ন বিচ্ছিন্নতা রেটিং এবং অন্যান্য সামঞ্জস্যপূর্ণ বেস ইউনিটের সাথে 120 ভি অবিচ্ছিন্ন বিচ্ছিন্নতা রেটিং সরবরাহ করে। ফ্লেক্সবাস ভোল্টেজ 5 ভিডিসি,এবং FlexBus বর্তমানের প্রয়োজনীয়তা 50 mAমডিউলের রেজোলিউশন ১৫ বিট প্লাস সাইন, ভোল্টেজ রেজোলিউশন ০.৩২০ এমভি/সিএনটি এবং বর্তমান রেজোলিউশন ০.৬৫৬ এমএ/সিএনটি। সমস্ত চ্যানেলের আপডেট রেট ২.৫ বা ৫ মিলিসেকেন্ড,পূর্ণ স্কেলের ৬৩% এ ২৫ μs এর কম ধাপের প্রতিক্রিয়া সহ.

উভয় ভোল্টেজ এবং বর্তমান টার্মিনাল 25 °C এ 0.1% পূর্ণ স্কেল একটি পরম নির্ভুলতা প্রস্তাব। তবে, নির্ভুলতা ড্রাইভ তাপমাত্রা সঙ্গে পরিবর্তিত হয়ঃ 0.0012% ভোল্টেজ টার্মিনাল এবং 0 °C প্রতি পূর্ণ স্কেল.বর্তমান টার্মিনালের জন্য 0025% পূর্ণ স্কেল প্রতি °C। 1794-OF4I ডিজিটাল-টু-অ্যানালগ (DAC) রূপান্তর ব্যবহার করে, যার রেজোলিউশন 15 বিট প্লাস সাইন বা ভোল্টেজের জন্য 0.320 এমভি / সিএনটি এবং 0.0 বিট প্লাস সাইন।বর্তমানের জন্য 656 mA/cnt.

মডিউলটি সমস্ত চ্যানেলের জন্য ২.৫ এমএস বা ৫.০ এমএসের একটি সংকেত আপডেটের হার সরবরাহ করে, যা সমস্ত চ্যানেল জুড়ে অভিন্নভাবে কনফিগার করা যায়। পূর্ণ স্কেলের 63% এর ধাপের প্রতিক্রিয়া < 25 μs,একটি বর্তমান লোড সঙ্গে 3 mA এর আউটপুট ভোল্টেজ উপর. মডিউলটি কারখানার ক্যালিব্রেটেড, তবে এটি প্রয়োজনে ম্যানুয়াল ক্যালিব্রেশনের বিকল্পও সরবরাহ করে।এটি এক সময়ে এক চ্যানেলে 30 ভোল্ট অবিচ্ছিন্ন বা 32 এমএ অবিচ্ছিন্ন সর্বোচ্চ ওভারলোড সহ্য করতে পারে.

1794-OF4I সম্পূর্ণরূপে টার্মিনাল বেস ইউনিট যেমন 1794-TB2, 1794-TB3, 1794-TB3S, 1794-TB3T, 1794-TB3TS, এবং 1794-TBN এর সাথে সামঞ্জস্যপূর্ণ।এটিতে 5 ভিডিসি এবং 50 এমএ এর ফ্লেক্সবাস বর্তমানের একটি ফ্লেক্সবাস ভোল্টেজ প্রয়োজনমডিউলটির বাহ্যিক পাওয়ার সাপ্লাইয়ের জন্য একটি নামমাত্র 24 ভিডিসি প্রয়োজন, যার প্রযোজ্য ভোল্টেজ পরিসীমা 19.2 ~ 31.2 ভিডিসি।

1794-OF4I একটি DIN রেল বা সরাসরি ঘরের উপ-প্যানেলের উপর মাউন্ট করা যেতে পারে।এটি যেকোনো উপলব্ধ Flex I/O যোগাযোগ অ্যাডাপ্টারের সাথে সামঞ্জস্যপূর্ণ এবং বিপজ্জনক স্থানে ব্যবহারের জন্য অনুমোদিত.
