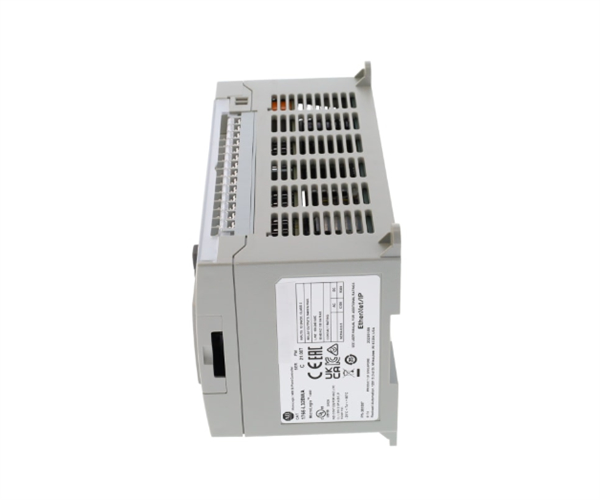

১৭৬৬-এল৩২বিডব্লিউএ হল অ্যালান ব্র্যাডলি দ্বারা নির্মিত একটি বন্ধ হওয়া প্রোগ্রামযোগ্য লজিক কন্ট্রোলার (পিএলসি) । এই কন্ট্রোলারটি মাইক্রোলজিক্স ১৪০০ পণ্য পরিবারের অন্তর্গত।এটি বিশেষ করে মেশিন স্তরের অটোমেশন বা ছোট প্রসেস ব্যবহারের জন্য সামঞ্জস্যপূর্ণ.

এই কন্ট্রোলারে ১২ (১২) দ্রুত ২৪ ভোল্ট ডিসি ইনপুট, ৮ (৮) স্ট্যান্ডার্ড ২৪ ভিডিসি ইনপুট এবং ১২ (১২) রিলে আউটপুট অন্তর্ভুক্ত রয়েছে।উচ্চ গতির ইনপুটগুলি 100 kHz এর নামমাত্র ফ্রিকোয়েন্সি সহ দ্রুত স্যুইচিং ডিভাইসগুলিকে সমর্থন করেস্ট্যান্ডার্ড 24VDC ইনপুটগুলি সাধারণ উদ্দেশ্যে ব্যবহার করা হয় যখন রিলে আউটপুটগুলি বিভিন্ন ভোল্টেজ বিভাগে পরিচালিত হতে পারে,বিভিন্ন নামমাত্র ভোল্টেজ অ্যাক্টিভেশনের সাথে বৈদ্যুতিক লোডগুলিকে শক্তি প্রদানের জন্য.

ইন্টিগ্রেটেড কমিউনিকেশন পোর্টগুলির মধ্যে রয়েছে এক (1) কম্বো বিচ্ছিন্ন RS232/RS485 পোর্ট, এক (1) RS232 কমিউনিকেশন পোর্ট এবং এক (1) ইথারনেট I/P পোর্ট।এই যোগাযোগ পোর্ট বিভিন্ন অংশীদার ডিভাইসের সাথে যোগাযোগ করার জন্য পৃথকভাবে পরিচালিত করা যেতে পারে. সমর্থিত প্রোটোকলগুলির মধ্যে রয়েছে DF1, DH485, ASCII, DNP3 সিরিয়াল, DNP3 ইথারনেট, MODBUS RTU, MODBUS ইথারনেট এবং ASCII প্রোটোকল।

যখন RS485 তারের মাধ্যমে MODBUS RTU হিসাবে কনফিগার করা হয়, তখন ডেইজি চেইন টোপোলজি বাস্তবায়ন করা যেতে পারে যেখানে 32 টি পর্যন্ত ডিভাইস সংযুক্ত করা যেতে পারে।এটি পাওয়ার মিটার এবং অন্যান্য MODBUS ডিভাইস একীভূত করার জন্য একটি আদর্শ সমাধানডিএনপি৩ সাধারণত ইন্টেলিজেন্ট ইলেকট্রনিক ডিভাইস (আইইডি) এর সাথে যোগাযোগের জন্য সাবস্টেশন অটোমেশনে ব্যবহৃত হয়।ইথারনেট প্রোটোকল হল রৈখিক টপোলজিতে একাধিক ডিভাইসের সাথে যোগাযোগের জন্য সবচেয়ে আধুনিক এবং ব্যবহারকারী-বান্ধব প্রোটোকলএএসসিআইআই প্রোটোকল সাধারণত কারখানার অটোমেশনে বিশেষত উত্পাদন ক্ষেত্রে ব্যবহৃত হয়। সর্বাধিক সাধারণ অ্যাপ্লিকেশনটি একটি নির্দিষ্ট পণ্যের বারকোড ডেটা পড়া।

অ্যালেন-ব্র্যাডলি ১৭৬৬-এল৩২বিডব্লিউএ মাইক্রোলজিক্স ১৪০০ প্রোগ্রামযোগ্য লজিক কন্ট্রোলার সিরিজের একটি অংশ। এটি পূর্ববর্তী মাইক্রোলজিক্স ১১০০ কন্ট্রোলারের বৈশিষ্ট্যগুলি যেমন ইথারনেট / আইপি,অনলাইন সম্পাদনার ক্ষমতাএটিতে নেটওয়ার্ক কনফিগারেশন সেট করা, নিয়ামক এবং I/O স্থিতি দেখা, পর্যবেক্ষণ এবং ম্যানিপুলেশন করার জন্য এলসিডিতে একটি ব্যাকলাইট রয়েছে।1766-L32BWA কন্ট্রোলারের 120 থেকে 240 VAC ইনপুট পাওয়ার প্রয়োজন এবং ব্যাটারি সমর্থিত RAM রয়েছেএটি 32 টি ডিজিটাল I / O পয়েন্ট সমর্থন করে যা বারো (12) ডিজিটাল দ্রুত 24 ভোল্ট ডিসি ইনপুট, আট (8) ডিজিটাল স্বাভাবিক 24 ভোল্ট ডিসি ইনপুট এবং বারো (12) রিলে আউটপুট নিয়ে গঠিত।এটি সাত (7) 1762 সম্প্রসারণ I / O মডিউল পর্যন্ত প্রসারিত করা যেতে পারেএটির মাত্রা ৩.৫ x ৭.০৮ x ৩.৪৩ ইঞ্চি এবং ওজন ২ পাউন্ড। যোগাযোগের জন্য, ১৭৬৬-এল৩২বিডব্লিউএতে একটি বিচ্ছিন্ন আরএস-২৩২/৪৮৫ পোর্ট, একটি ইথারনেট পোর্ট এবং একটি বিচ্ছিন্ন নয় এমন আরএস-২৩২ পোর্ট রয়েছে।এটিতে এমন অ্যাপ্লিকেশনগুলির জন্য একটি রেফারেন্স সরবরাহ করার জন্য একটি অন্তর্নির্মিত রিয়েল-টাইম ঘড়ি রয়েছে যা সময় ভিত্তিক নিয়ন্ত্রণের প্রয়োজন. ইনস্টলেশনের জন্য, এটি একটি উন্মুক্ত ঘরের সাথে প্যানেল বা DIN-Rail মাউন্ট বিকল্প আছে। এটি একটি পরিষ্কার,ওভার ভোল্টেজ ক্যাটাগরি II এর বেশি না হওয়া সার্কিট সহ শুষ্ক শিল্প পরিবেশ. 1766-L32BWA কন্ট্রোলারের বিভিন্ন উন্নত বৈশিষ্ট্য রয়েছে যা এর পূর্বসূরীদের অভাব রয়েছে। ইথারনেট পোর্ট DNP3 প্রোটোকল সমর্থন পাশাপাশি একটি ওয়েব সার্ভার এবং ইমেল ক্ষমতা প্রদান করে।এটিতে DH485/DF1/Modbus RTU/DNP3/ASCII প্রোটোকল সমর্থন সহ 2 টি সিরিয়াল পোর্ট রয়েছে. এটিতে 6 টি পর্যন্ত এমবেডেড 100 কিলোহার্টজ উচ্চ-গতির কাউন্টার রয়েছে (শুধুমাত্র ডিসি নিয়ামকদের জন্য) । এটিতে ব্যবহারকারী প্রোগ্রাম এবং ডেটার জন্য 20 কেবি মেমরিও রয়েছে।
